Icom IC-PW2 Wzmacniacz mocy KF/6m

Wzmacniacz mamy w magazynie, możemy dostarczyć natychmiast.

Pierwsze informacje o pojawieniu się ICOM IC-PW2 publikowaliśmy na stronie
https://inradio.pl/icom-pw2-so2r-wzmacniacz-mocy-kf/

Icom IC-PW2 Tranzystorowy wzmacniacz mocy KF i 6m

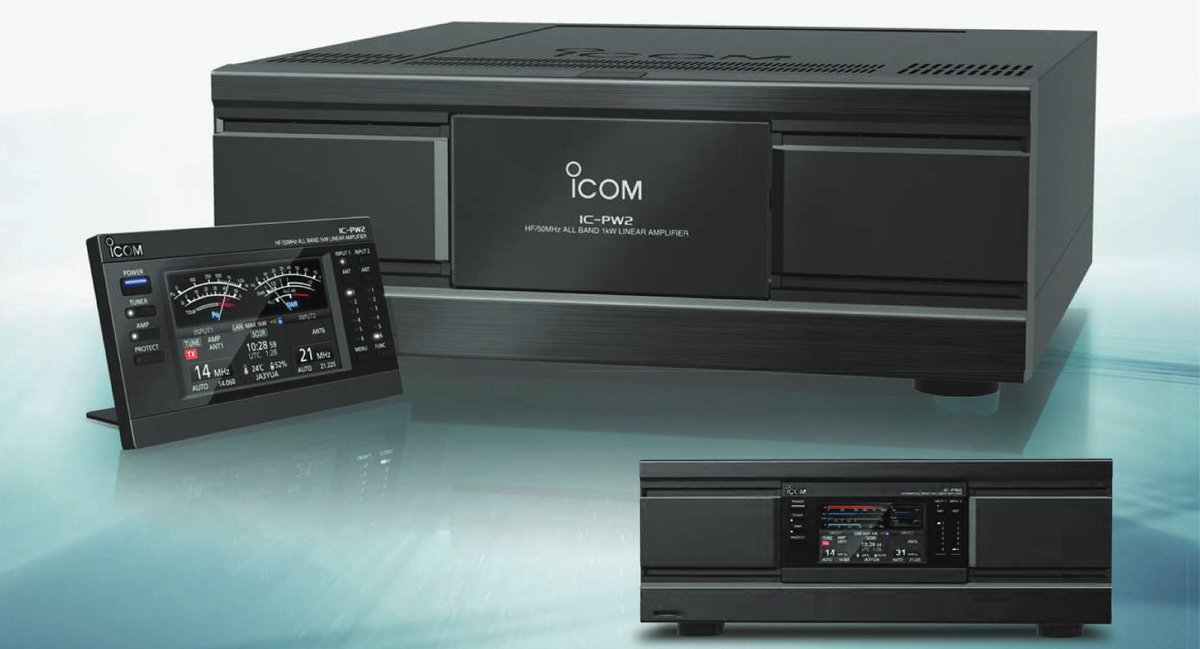

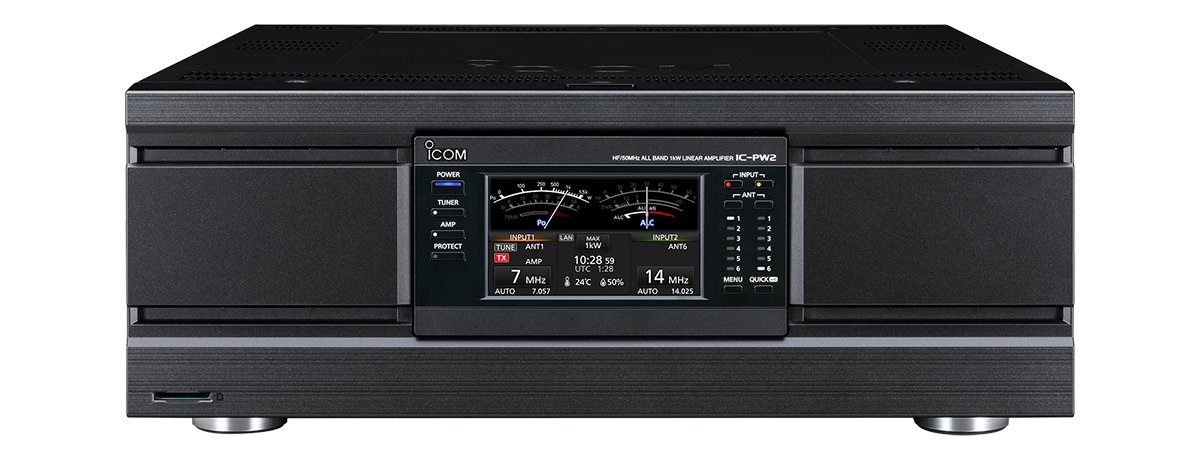

Wzmacniacz dużej mocy Icom IC-PW2, następca IC-PW1. Wzmacniacz posiada zdejmowany panel z wyświetlaczem. ICPW2 posiada wiele złącz na tylnym panelu, producent postarał się, aby urządzenie było w pełni kompatybilne także ze starszymi transceiverami. Nowością jest port sieciowy LAN we wzmacniaczu. Do wzmacniacza mogą być podłączone 2 transceivery na których pracuje jeden operator. Wbudowany tuner antenowy do niewielkiego zakresu SWR. Może działać z radiostacją z MAIN i SUB band jako SO2R (jeden operator – dwa radia). Bezproblemowa obsługa, nawet po podłączeniu do radia innego producenta niż Icom.

Zarządzanie zdalne

RS-PW2 program komputerowy, do pełnego sterowania wzmacniaczem przez internet. Oprogramowanie jest dostępne TYLKO i wyłącznie w Microsoft Store -pod tą samą nazwą.

Więcej informacji w aktualnościach: RS-PW2

Specyfikacja wzmacniacza mocy IC-PW2 Icom:

• Zakresy pasm:
  • 1.8 – 1.999 MHz
  • 3.5 – 3.999 MHz
  • 7.0 – 7.3 MHz
  • 10.100 – 10.150 MHz
  • 14.0 – 14.350 MHz
  • 18.068 – 18.168 MHz
  • 21.0 – 21.450 MHz
  • 24.890 – 24.990 MHz
  • 28.0 – 29.7 MHz
  • 50.0 – 54.0 MHz
• Moc wyjściowa przy zasilaniu 230V: 1 kW
• Moc sterująca: maksymalnie 100 W
• Zasilanie i moc pobierana:
  • 90-132 V (50/60 Hz) do 2000 VA
  • 180-264 V (50/60 Hz) do 3000 VA
• Impedancja 50 Ω
• Tranzystor LDMOS: MRFX1K80HR5
• Praca w zakresie impedancji 16.7 – 150 Ω (wszystkie pasma)
• Dokładność strojenia 1.5:1 lub mniej
• Czas strojenia:
  • średnia – 2~3 sekundy
  • maksymalna 15 sekund
• Praca w zakresie temperatur: od -10 ºC do +40 ºC
• Wymiary:
  • Panel 166 mm szer. x 89 mm wys.
  • Wzmacniacz 425 mm szer. x 435 mm gł. x 149 mm wys.
  • Opakowanie: 720 mm x 600 mm x 400 mm
• Waga:
  • urządzenia: 22 kg
  • wraz z opakowaniem: 29,22 kg

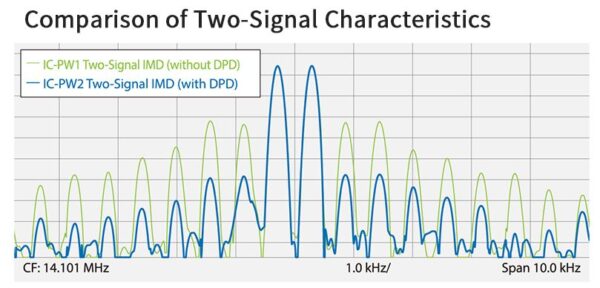

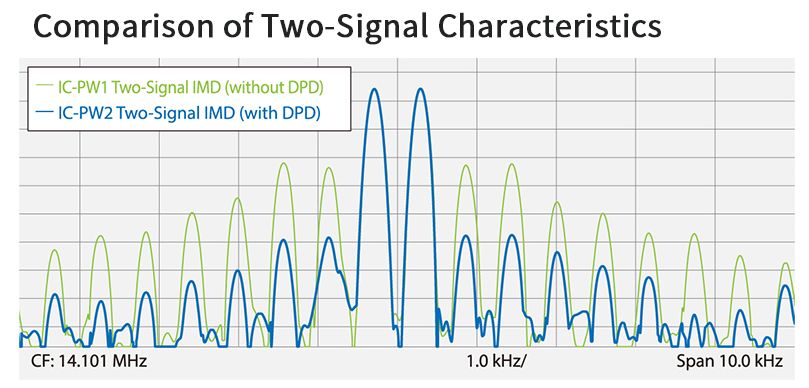

Zwiększona liniowość i czysta transmisja dzięki technologii Digital Pre-Distortion (DPD) (z IC-7610)

IC-PW2 udało się stworzyć pierwszy na świecie*1 DPD jako wzmacniacz liniowy dla amatorskiego radia w połączeniu z IC-7610.
Technologia ta koryguje zniekształcenia sygnału z IC-PW2, poprzez wcześniejsze zastosowanie zniekształceń odwrotnych do sygnału wyjściowego z transceivera IC-7610*2.

*1 Według badań Icom z lipca 2023 r.
*2 Nie dotyczy modulacji nieliniowej, takiej jak FM, FSK i MSK.

Automatyczny selektor anteny 2 × 6

Dwa wejścia radiowe i sześć złączy antenowych zapewniają w pełni automatyczne przełączanie anten. Każdą antenę można wybrać niezależnie podczas zmiany pasma w którymkolwiek urządzeniu nadawczo-odbiorczym. Można nim sterować tak, jakbyś miał dwa wzmacniacze liniowe. Korzystając z dwóch niezależnych odbiorników, które posiadają modele IC-7610 i IC-7851, można oglądać dwa pasma jednocześnie, korzystając z dwóch anten.

Mocne funkcje SO2R

Jeden operator umożliwia obsługę dwóch radiotelefonów (SO2R) za pomocą jednego IC-PW2. Podczas rozmowy telefonicznej w jednym radiu*1 możesz słuchać innego pasma w drugim radiu. Funkcja blokady nadajnika*2 uniemożliwia jednoczesną transmisję dwóch radiotelefonów podczas pracy SO2R.

*1 Wydajność może ulec pogorszeniu w zależności od wydajności/specyfikacji BPF i transiwera, warunków instalacji anteny i innych czynników. W takich przypadkach należy podjąć środki, takie jak użycie dwóch zestawów BPF.

*2 Kompatybilne połączenie radiowe jest dostępne w modelach IC-7851, IC-7610 i IC-7300 (wymagana aktualizacja oprogramowania sprzętowego).

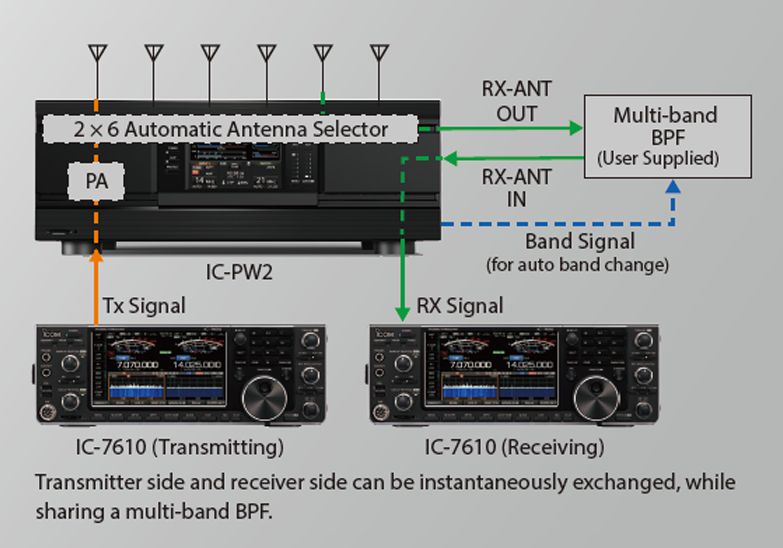

Możliwość pracy SO2R przy użyciu tylko jednego wielopasmowego BPF

Konwencjonalne wzmacniacze liniowe wymagają dwóch wielopasmowych BPF, aby zapobiec tłumieniu czułości odbioru przez własny sygnał nadawczy podczas pracy SO2R. Jednakże IC-PW2 automatycznie łączy wielopasmowy BPF z odbierającym radiem, gdy wybierzesz którekolwiek radio do nadawania. Dzięki temu możliwa jest praca SO2R przy użyciu tylko jednego wielopasmowego BPF*.

* Wydajność może ulec pogorszeniu w zależności od wydajności/specyfikacji BPF i nadajnika, warunków instalacji anteny i innych czynników. W takich przypadkach należy podjąć środki, takie jak użycie dwóch zestawów BPF.

Złącza RX-ANT do wielopasmowego BPF i sprzętu zewnętrznego

Do złączy [RX-ANT] można podłączyć dostarczone przez użytkownika filtry pasmowo-przepustowe (BPF), przedwzmacniacze i tłumiki. Kiedy używasz dwóch radiotelefonów z IC-PW2, jeden wielopasmowy BPF może być współdzielony z tymi radiotelefonami poprzez przełączanie radia odbierającego. Ponadto przełączaniem pasm wielopasmowego BPF można sterować ze złącza wyjściowego sygnału pasma. Złącza wyjściowe sygnału [BAND 1], [BAND 2] można ustawić na [INPUT 1], [INPUT 2], po stronie nadajnika lub po stronie odbiornika. Można go powiązać z przełączaniem pasma różnych urządzeń zewnętrznych.

Całkowicie połączone z obsługą radia Icom

Dzięki kompatybilnym radiotelefonom Icom, różne ustawienia są łatwe i można w pełni wykorzystać możliwości IC-PW2. Kiedy sterujesz transiwerem poprzez zmianę pasm i strojenie częstotliwości, IC-PW2 automatycznie z nim współpracuje. Zapewnia niezwykle szybką reakcję w konkursach i operacjach wielopasmowych.

Wbudowany automatyczny tuner antenowy

Dzięki zastosowaniu przekaźników mechanicznych tuner antenowy może szybko przestroić pasmo robocze w ciągu dwóch do trzech sekund. IC-PW2 udało się również zredukować niepotrzebne emisje podczas strojenia. Tuner antenowy działa nawet wtedy, gdy nie jest używana funkcja wzmacniacza mocy.

Inne funkcje

Wysokowydajny i cichy układ chłodzenia
Różne obwody wykrywania błędów chronią komponenty wewnętrzne
Gniazdo kart SD na panelu przednim do aktualizacji oprogramowania sprzętowego i zapisywania ustawień
Zdalne gniazdo AUX do sterowania automatyczną anteną teleskopową
Funkcja szybkiego wyboru anteny, która umożliwia proste podłączenie do anteny priorytetowej
Złącze LAN do zdalnego sterowania przez Internet/LAN (dostępne w przyszłości)

Dostarczone akcesoria ICPW2:

• Przewód ACC (3 m, 9,8 ft)
• Przewód sterujący (3 m, 9,8 ft)
• Przewód koncentryczny (3 m, 9,8 ft)
• Przewód mini-wtyczka (3 m, 9,8 ft)
• Uchwyt do kontrolera
• Płyta przednia (do oddzielnej jednostki RF)
• W zestawie znajdują się następujące kable (opisane powyżej):
  • OPC-125B: Kabel koncentryczny Około 3 m
  • OPC – 718: Kabel zdalnego sterowania Około 3 m
  • OPC-104B: Kabel akcesoriów Około 3 m

Akcesoria opcjonalne:

• OPC-599 Adapter – rozdzielacz złącza ACC 13-stykowego na złącze ACC 7-stykowych i ACC 8-stykowych
  • długość 300 mm (Stosować do połączenia ze wzmacniaczem liniowym (IC-PW1/PW2))
• OPC-2501 Kabel sprzężenia zwrotnego Digital Pre Distortion (DPD) pomiędzy IC-7610/IC-7760 i IC-PW2
  • jest to przewód dedykowany tylko do tego transceivera
  • długość 3 m
• OPK-5 Zestaw 3 kabli o różnych złączach:
  • Przewód antenowy zakończony wtyczkami UHF-wtyk / UHF wtyk – długość 3 m
  • Przewód ekranowany zakończony wtyczkami JACK 3,5 mm MONO – długość 3m
  • Przewód sterujący zakończony wtyczkami 7 pin DIN – długość 3 m
• RS-PW2 Płatne oprogramowanie do zdalnego sterowania, dostępne tylko na Microsoft Store

 Dodatkowe informacje o wzmacniaczu ICPW2:

IC-PW2 Icom – Katalog informacyjny

IC-PW2 Icom – Instrukcja link ze strony producenta (wymaga potwierdzenia na stronie Icom)
