AMERITRON ARB-704 – Interfejs wzmacniacz-TRX

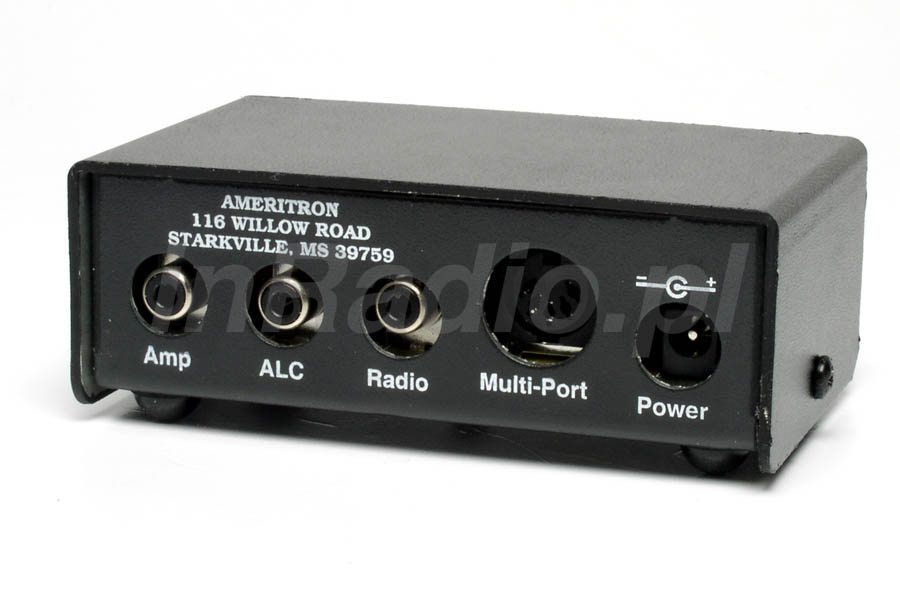

Ameritron ARB-704  Interfejs pomiędzy wzmacniaczem mocy a radiostacją

Interfejs pośredniczący ARB-704 pracuje prawie z każdym transceiverem bez konieczności stosowania specjalnie połączonego kabla plug-and-play. Interfejs jest kompatybilny z wszystkimi znanymi wzmacniaczami i transceiverami, również tymi, które nie posiadają standardowych napięć, gniazd i połączeń. Jest tak skonstruowany, aby dobrze pracował dla dowolnej kombinacji wzmacniacz liniowy – transceiver. Konstrukcja wejścia interfejsu zapewnia jego kompatybilność z dowolnym nadajnikiem lub radiostacją, natomiast wyjście zgodne jest z linią sterującą AC i dodatnią lub ujemną linią sterującą DC wzmacniaczy, posiadającą napięcie szczytowe do 200V dla obwodu otwartego i prąd pracy 300mA. Ameritron ARB-704 separuje także przekaźnikiem sygnał sterowania z radiostacji a gniazdem REALY w liniowym wzmacniaczu mocy.

Dlaczego potrzebujesz interfejs ARB-704?

• Wzmacniacz mocy może spowodować uszkodzenie podłączonego doń TRXa, jeśli na linii sterującej przekaźnika jest zbyt wysokie napięcie, występują impulsy napięciowe lub nadmierny prąd. Takie uszkodzenie zwykle sprowadza się do zablokowanego przekaźnika nadawania lub zwartego tranzystory na linii sterującej nadawaniem. W większości przypadków uszkodzeń cały system nadaje normalnie, tylko zewnętrzny wzmacniacz pozostaje zablokowany w trybie nadawania. Uniemożliwia to przechodzenie przez wzmacniacz liniowy sygnału odbiorczego o normalnym poziomie, baz względu na to, czy wzmacniacz jest w trybie włączenia, czy pracy.
• Interfejs ARB-704 ma wiele zalet w porównaniu do zwykłych przekaźnikowych systemów buforowych. Brak elementów ruchomych umożliwia prawie natychmiastowe przełączanie. Urządzenie jest ciche, charakteryzuje się długą żywotnością i nie powoduje powstawania skorodowanych połączeń. Współpracuje z ujemnym, dodatnim lub zmiennym napięciem dla linii sterowania przekaźnikiem wzmacniacza.
• Pracuje dla dowolnego napięcia przekaźnika (zmiennego, dodatniego lub ujemnego) do wartości szczytowej 200V i dla dowolnego prądu przekaźnika, aż do 300mA. Interfejs ARB-704 jest w pełni zgodny z typowymi systemami przekaźnikowymi wzmacniaczy. Szczególnie dobrze nadaje się do separowania wzmacniaczy QSK posiadających przekaźniki próżniowe, ponieważ w ARB-704 nie występuje szkodliwy efekt spowodowany czasem zadziałania i zwalniania przekaźnika.
• Interfejs AMERITRON ARB-704 współpracuje z nadajnikami lub transceiverami, które przełączają linię sterującą wzmacniacza do masy lub wytwarzają dodatnie lub ujemne napięcie sterujące. Dzięki zastosowaniu ARB-704 nadajnik przełącza prąd mniejszy niż 0.35mA na bardzo niskim poziomie napięcia. Interfejs zamknięty został w kompaktowej obudowie o wymiarach 108x44x70mm.

Przewody plug-and-play:

Dla urządzeń nie wymienionych w powyższej tabeli przewód plug-and-play nie jest potrzebny.

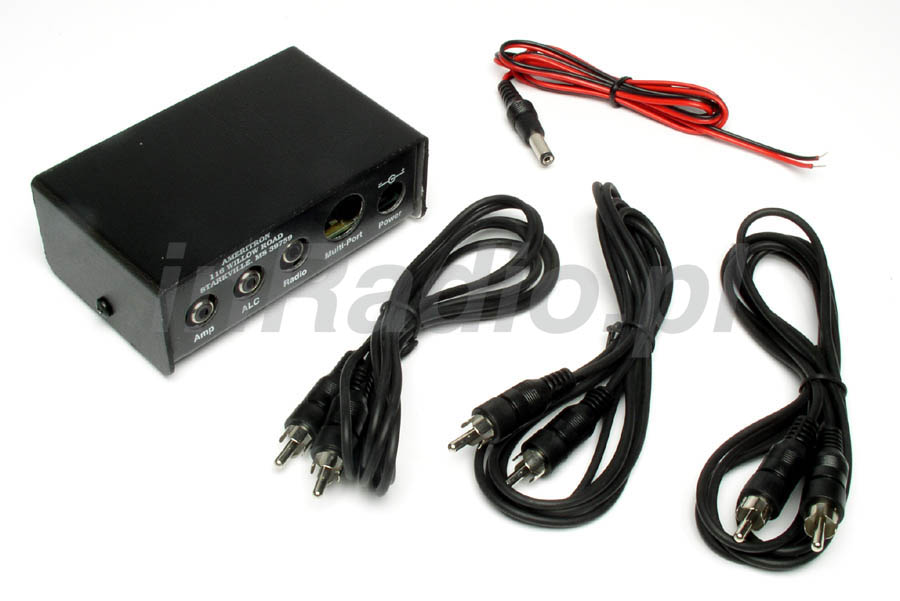

Wyposażenie standardowe ARB704:

• Przewód zasilający z wtyczką (kabel czerwony dla +12V i czarny dla minusa).
• Trzy przewody foniczne (RCA) z konektorami na każdym końcu. Przewody te przeznaczone są dla przekaźnika, ALC i linii sterującej wzmacniacza.
