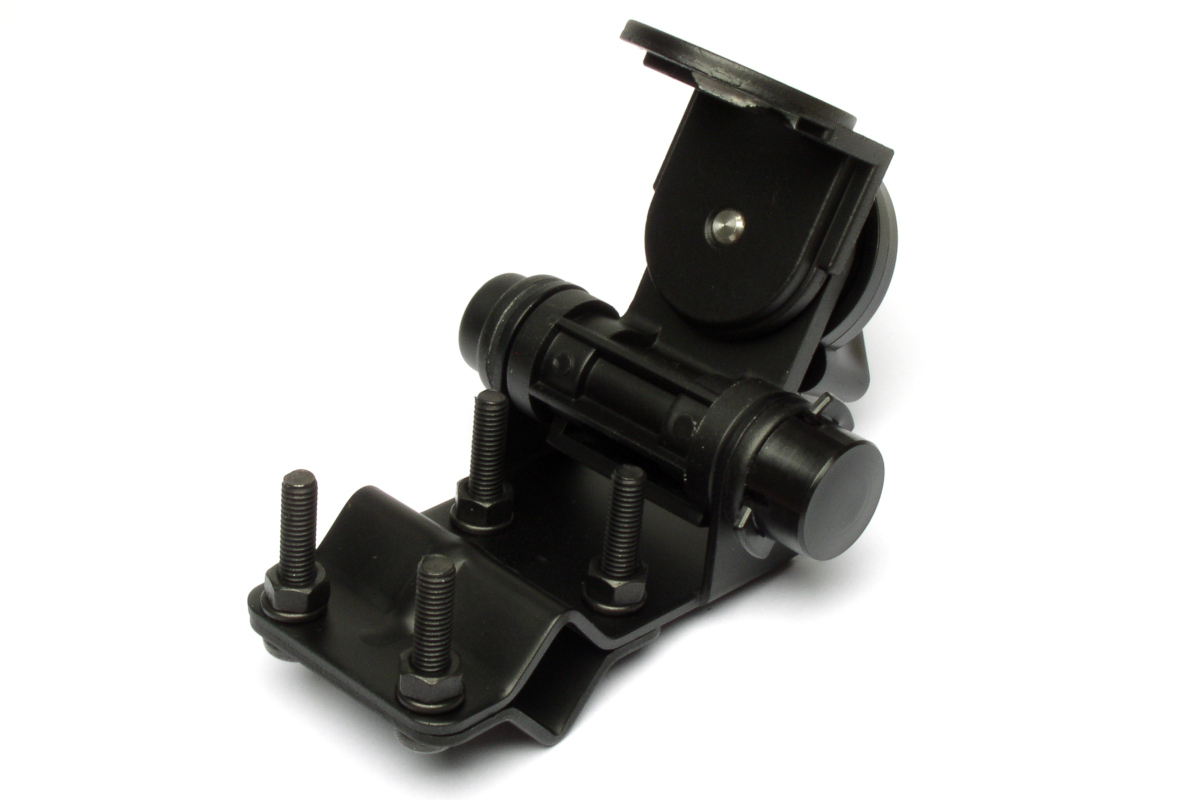

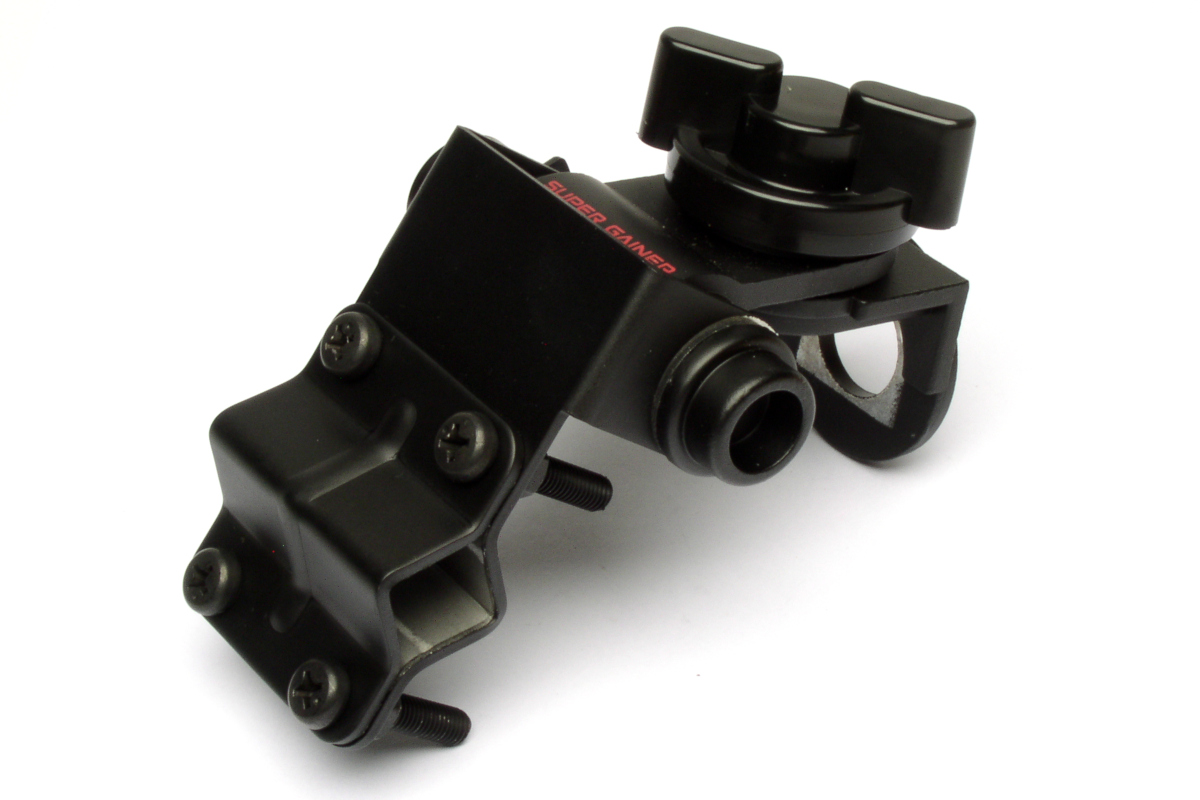

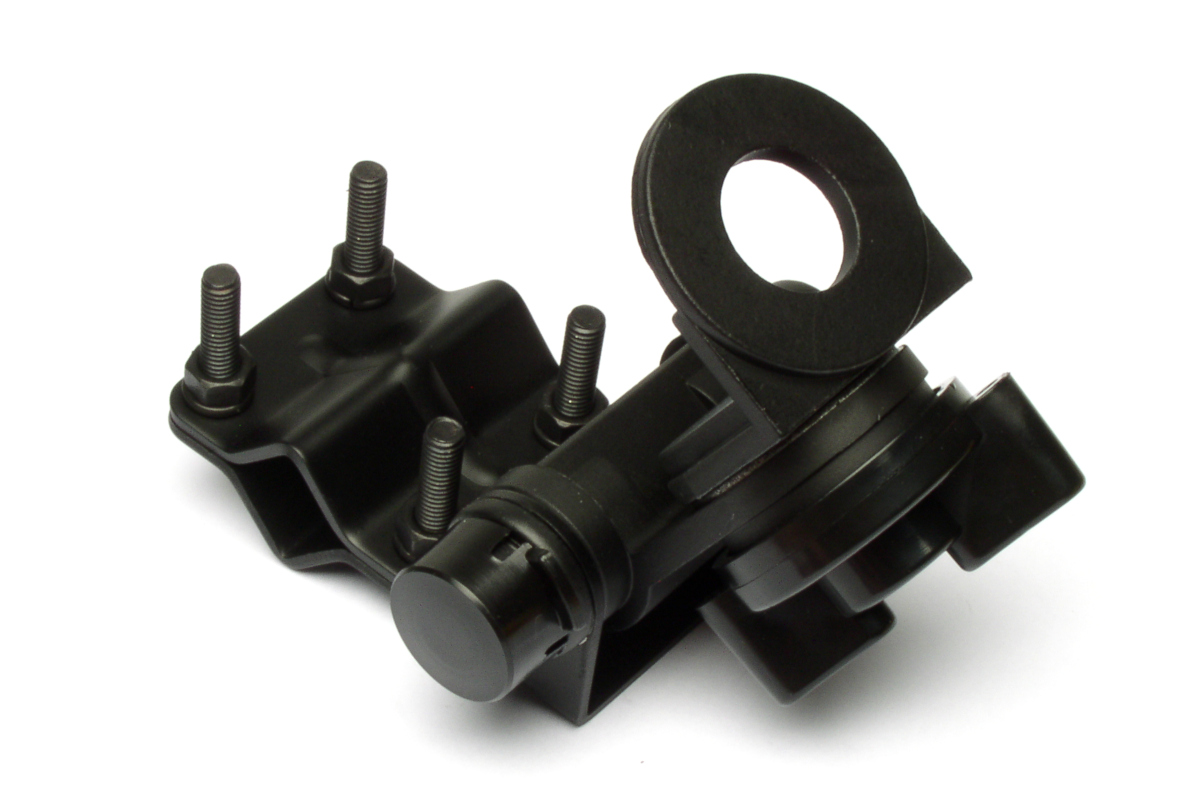

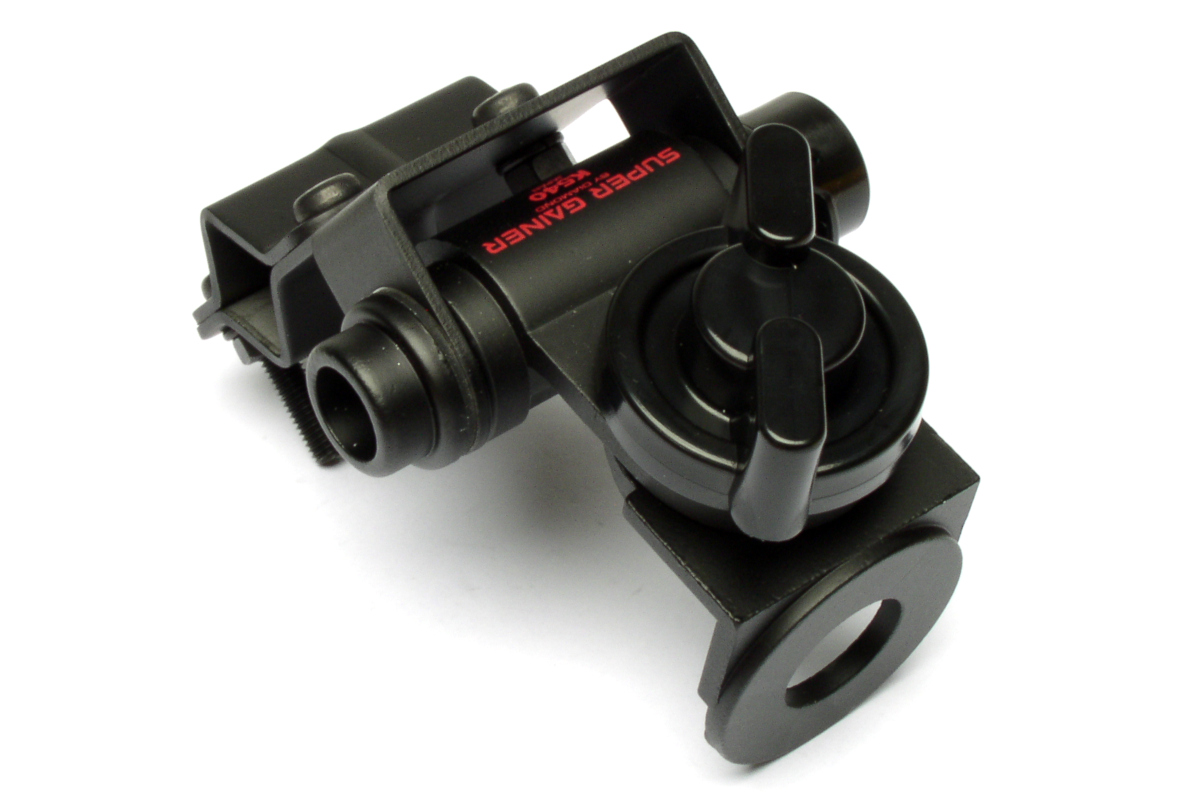

K540 Diamond Uchwyt antenowy regulowany

Diamond K540 Regulowany uchwyt antenowy do SGM

Uchwyt K540 jest jak K550L, różnica polega na drugiej części uchwytu, tamten mógł być na pół okrągłe profile, a K540 jest na profil typu prostokąt/kwadrat. Można go zamontować na relingu auta, lusterku na wysięgniku jak w ciężarowych samochodach, balustradach. Uchwyt pasuje do każdego okablowania antenowego. Odwrócenie 2 części uchwytu – wypukłym do środka – umożliwia montaż na okrągłe wsporniki.

Dane techniczne uchwytu samochodowego K540:

• 16mm średnicy otwór dla złącza antenowego
• Regulacja w 2 płaszczyznach
• Skokowa regulacja przy śrubie motylkowej
• Regulacja płaszczyzny śrubą imbusową po ząbkowanej powierzchni
• Wklęsła powierzchnia pod kątem 90 przygotowana do profili kwadratowych i prostokątnych
• Średnica śrub mocujących: 5mm (metryczne – M5)
• Rozstaw śrub: ~27mm w poziomie i ~35mm w pionie
• Długość śrub mocujących: 25mm
• Dodatkowe śruby mocujące 4sztuki, o długości 60mm
• Grubość blachy uchwytu: 2mm
• Wymiary: długość 108mm, szerokość 40mm, szerokość elementu dla złącza antenowego – 34mm
• Dodatkowa podkładka gumowa zabezpieczająca lakier długość ~120mm, szerokość 40mm
• Nakrętki na klucz 8
• Minimalna szerokość relingu kwadratowego: 13mm
• Maksymalna szerokość relingu: 54mm
