RM KL-506 Wzmacniacz mocy KF 300W

KL-506 Tranzystorowy wzmacniacz mocy KF firmy RM

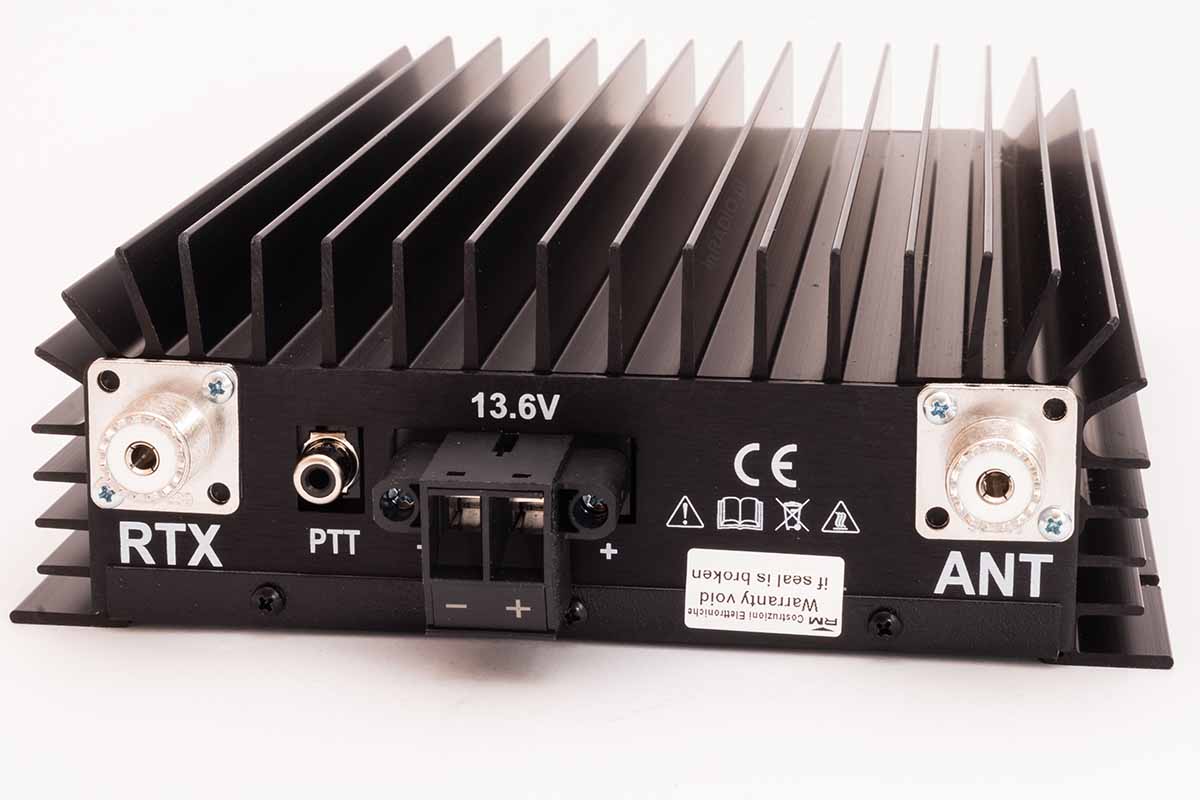

Wzmacniacz RM KL-506 o mocy do 300W w całym paśmie KF (do 30MHz). W instrukcji jest wykres zależności mocy wyjściowej od sterującej, oraz wzmocnienie w zakresie częstotliwości. Wzmacniacz KF posiada wyjmowane gniazdo wraz z wyciąganą wtyczką zacisków zasilających, oraz złącze RJ45 do podłączenia zewnętrznego kontrolera na przewodzie sieci lan typu „skrętka”. Producent podaje że optymalna moc sterująca to 7W, dla uzyskania czystego audio oraz najmniejszych zniekształceń podczas transmisji. Maksymalna moc wynosi 10W i jest to ostateczna moc przy sterowaniu wzmacniacza. wzmacniacz mocy KL506 jest przygotowany dla pasma 10m, więc praca poza tym pasem wymaga niezbędnych filtrów lub filtra dolnoprzepustowego na KF, aby wytłumił harmoniczne powyżej 35MHz.

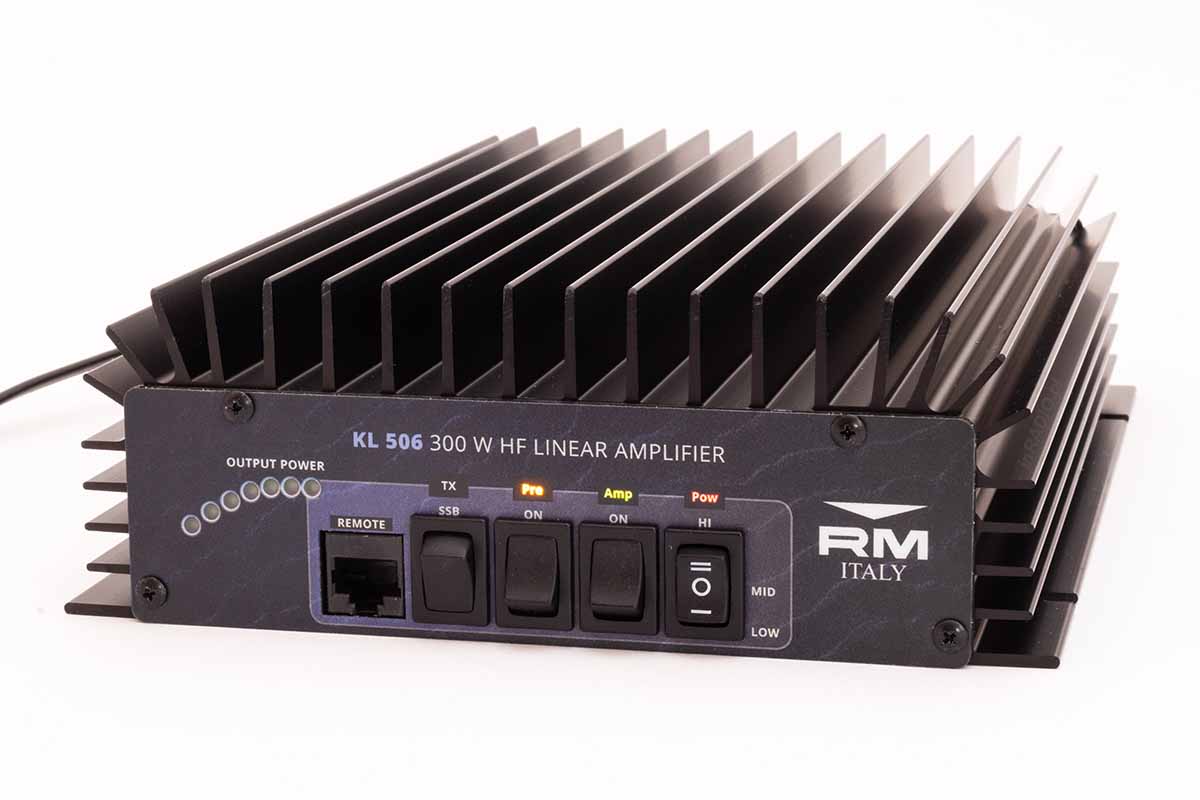

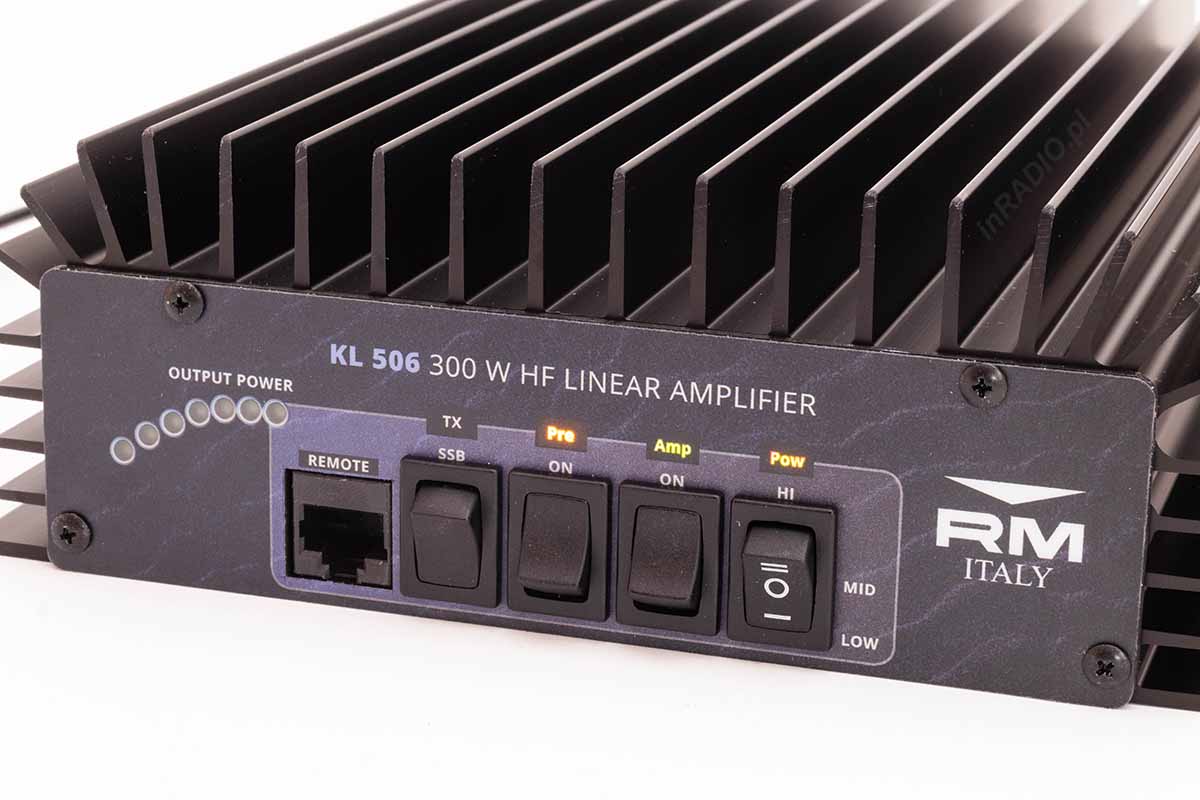

KL506 posiada wbudowany przedwzmacniacz 26dB, złącze PTT, przełącznik opóźnienia rozłączania PTT do pracy w SSB, oraz 3 poziomy mocy zmieniane przełącznikiem kołyskowym.

Unboxing wzmacniacza KL-506

Studio filmowe inRADIO przygotowało prezentację najnowszej wersji wzmacniacza mocy RM KL-506. Obejrzyj unboxing i  pierwsze włączenie. Czy przydałby się Tobie taki wzmacniacz KF?  Zapraszamy do zamówienia jeszcze dzisiaj. Dostawa w następnym dniu roboczym. Zapraszamy.

https://youtu.be/kMQ5hXHAnv0

Specyfikacja wzmacniacza mocy KL506

• Praca w zakresie częstotliwości: 1,8MHz – 30MHz
  • wymagany filtr dolnoprzepustowy
• Przeznaczony dla pasma 10m i dla tego pasma nie wymaga filtrów
• Moc wyjściowa: maksymalnie 230W
  • Przy 6W mocy sterującej, jest 220W wyjściowej
• Modulacje: AM/FM/SSB/CW
• SWR wejściowy: od 1,1 do 1,5
• Moc sterująca we wszystkich trybach: 1-10W
• Napięcie zasilania 13,8V +/-1V
• Pobór prądu: do 34A
• 3 bezpieczniki po 12A każdy, wewnątrz obudowy
• Złącze sterujące RJ45
• Włącznik wewnętrznego przedwzmacniacza
• Przedwzmacniacz odbiorczy:
  • wzmocnienie 26dB
  • wzmacnia w zakresie 3,5-55MHz
• Zwłoczne wyłączenie PTT dla modulacji SSB
• Przełącznik 3 stanów wzmocnienia wzmacniacza głównego
• Uproszczony wskaźnik mocy w postaci linijki diod led
• Wymiary: 300x190x67mm
• Waga: 2kg
