RM LA-250V – Wzmacniacz mocy VHF

Wzmacniacz RM ITALY LA-250V na pasmo 2m tranzystorowy

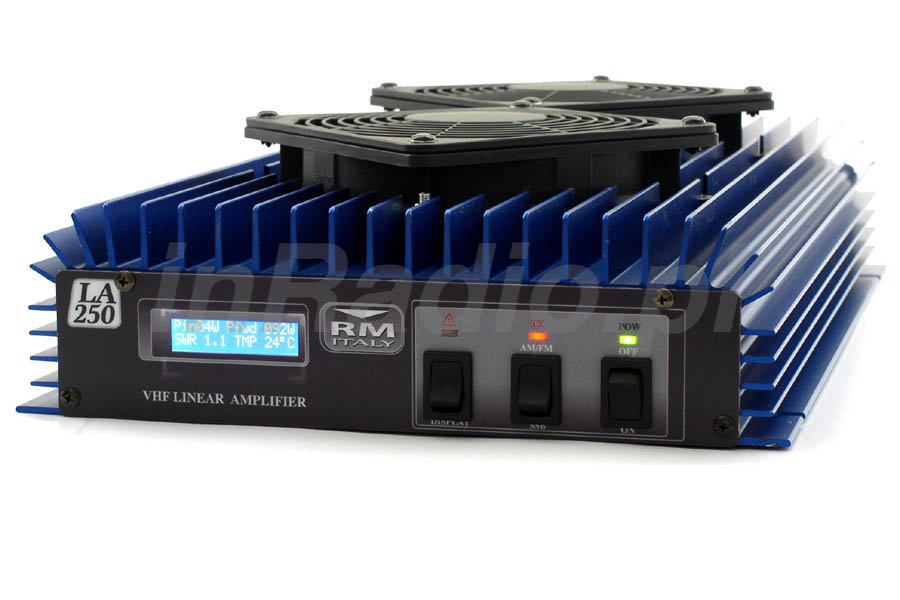

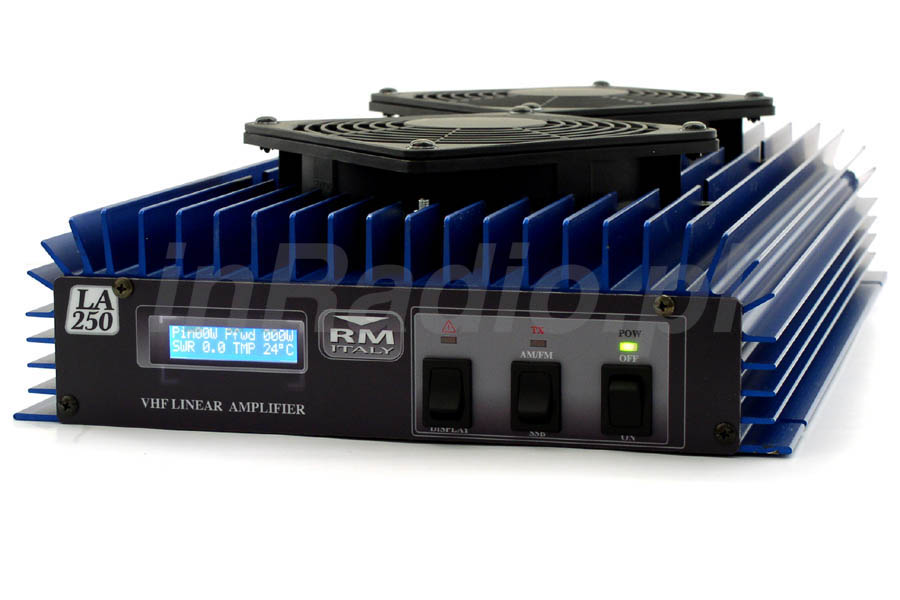

Wzmacniacz LA-250V o mocy do 200W w szczycie, z aktywnym chłodzeniem, wykonany na znanych tranzystorach RD70HVF1. Producent dołożył wyświetlacz LCD na którym są szczegółowe informacje:

• moc wejściowa / wyjściowa
• SWR oraz temperatura tranzystorów
• Zmiany konfiguracyjne

LA-250 jest 200W wzmacniaczem pracującym w częstotliwościach od 140 MHz do 150MHz przy mocy sterującej od 1 do 20W dla wszystkich emisji. Maksymalny pobór prądu wynosi 30A. Zbudowany wg producenta na 4 tranzystorach Mitsubishi RD70HVF1 montowanych na podkładce miedzianej o rozmiarze 20x6x3 cm.

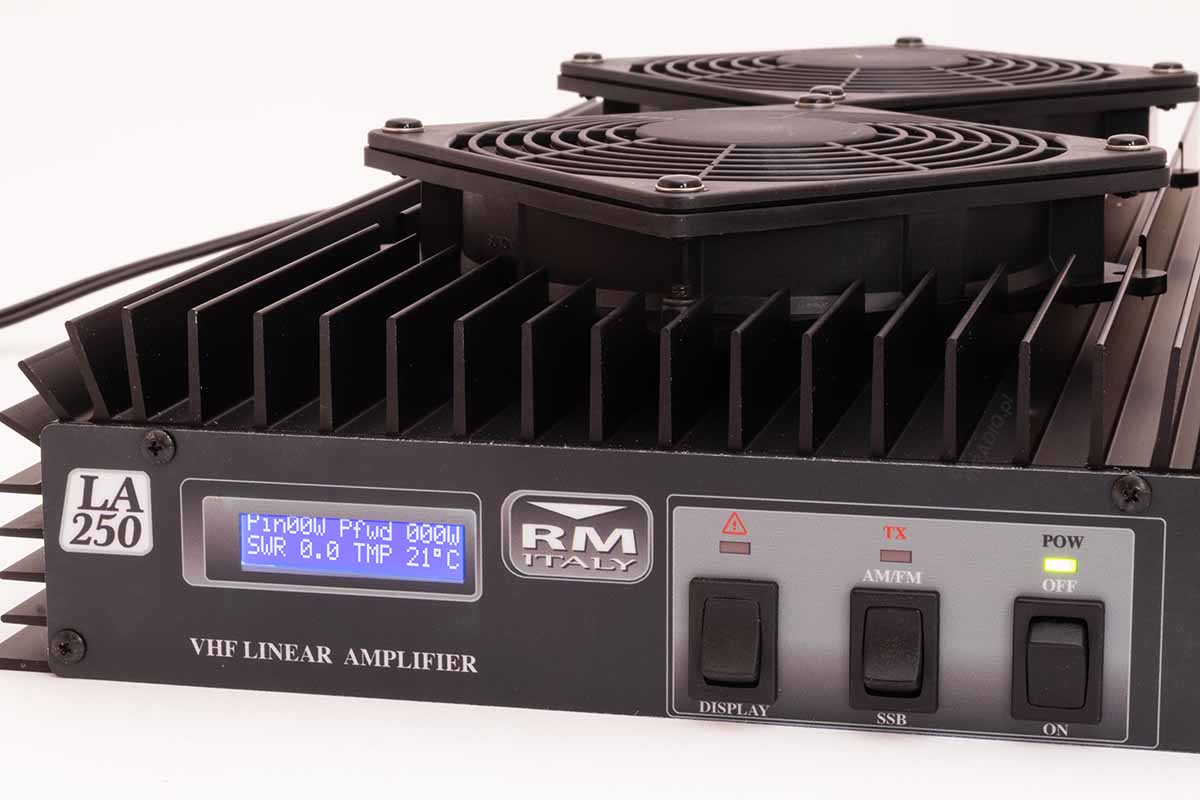

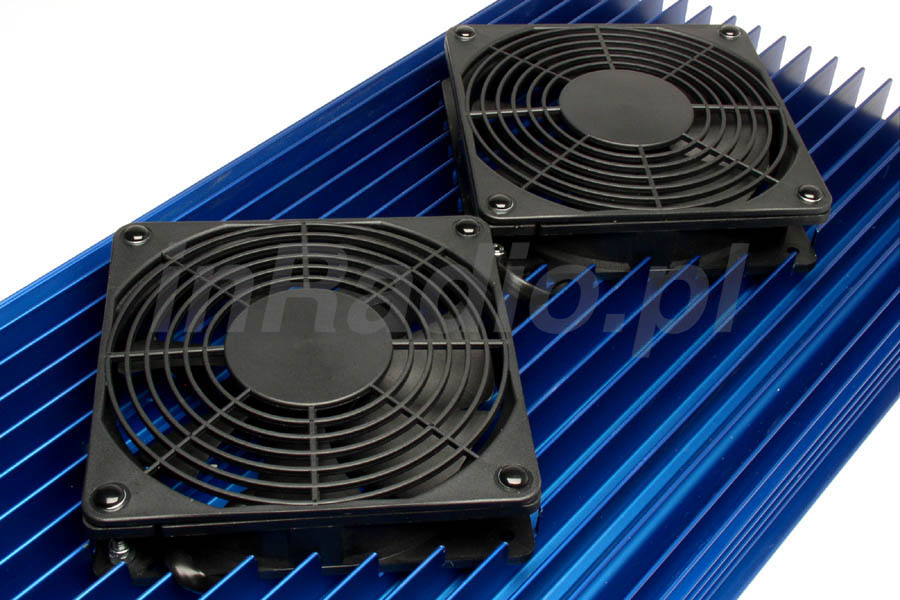

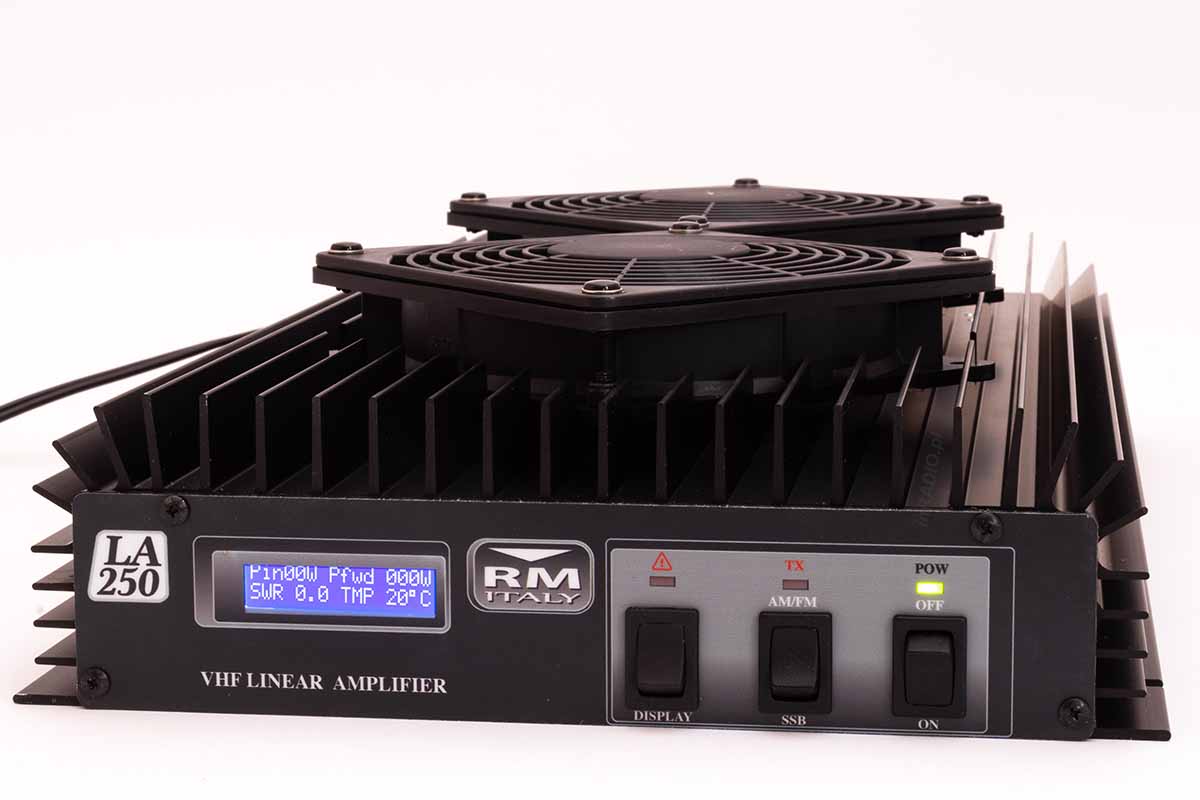

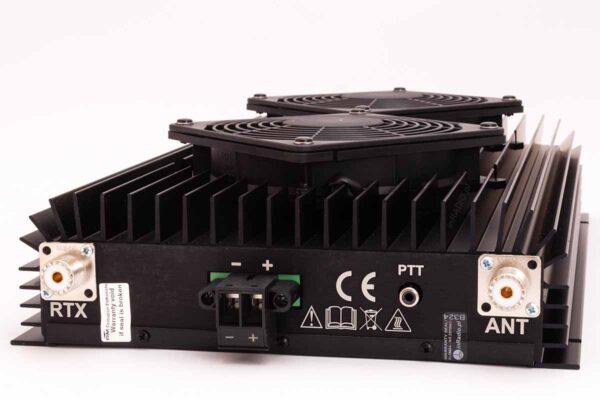

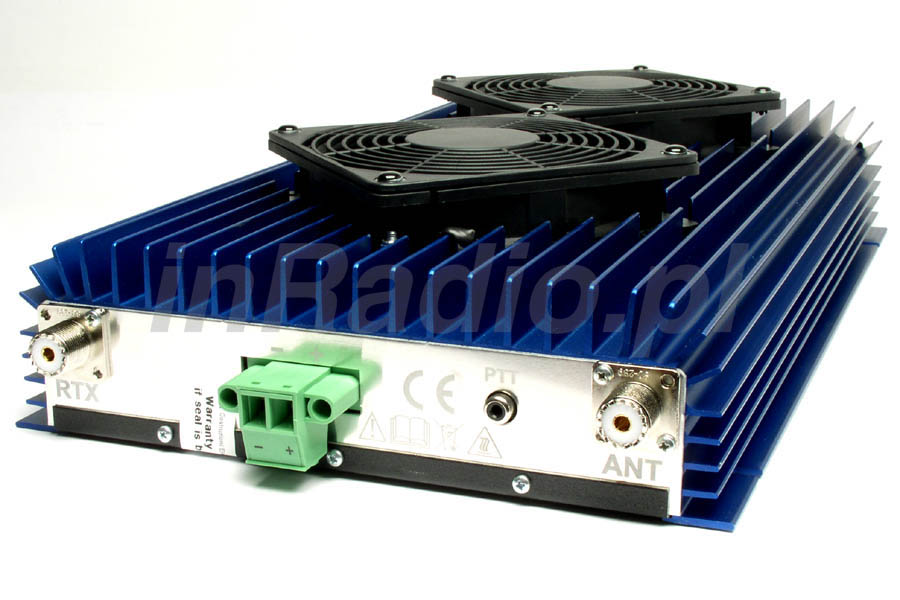

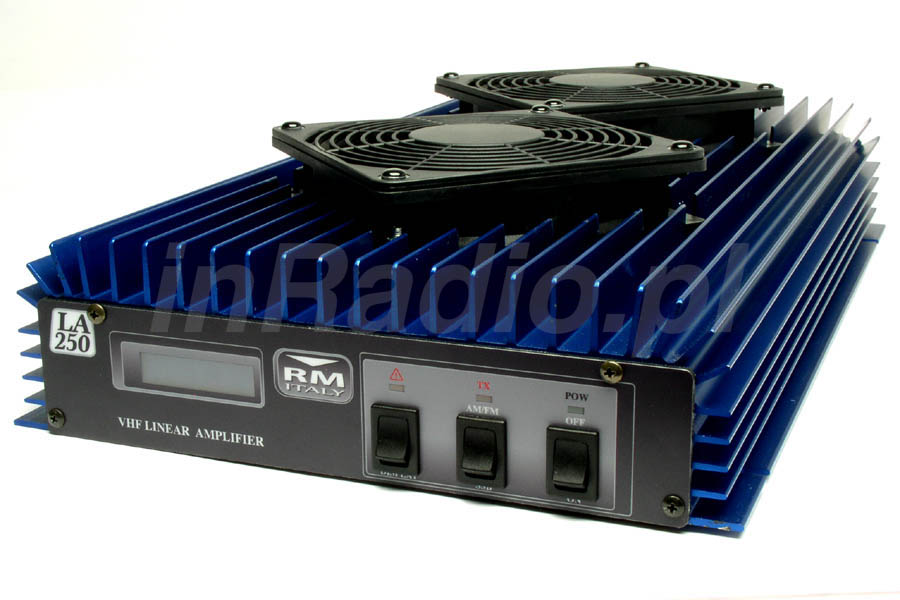

Obecna wersja ma zamontowane dwa wentylatory. Na tylnym panelu znajdują się złącza RF oraz do sterowania PTT. Wzmacniacz ma zamontowany układ załączania poprzez wykrywanie sygnału z nadajnika tzw VOX dla RF. Panel przedni wyposażony w wyświetlacz do odczytu mocy wyjściowej, wejściowej, temperatury radiatora i WFS. Jest również możliwość zmiany podświetlenia wyświetlacza. Dołożony procesor ma za zadanie alarmować przekroczenie mocy sterującej, temperatury i SWR oraz zapamiętania wyników pomiarów w pamięci (dla celów serwisowych).
LA-250V może pracować w częstotliwościach od 140MHz do 150MHz. Posiada zabezpieczenie termiczne i przed wysokim SWR które nadzoruje szybki mikroprocesor. Dane na wyświetlaczu dotyczące mocy i SWR są podawane natychmiast i jest to duża różnica w porównaniu do analogowych reflektometrów.

RM LA250V – unboxing wzmacniacza

Zobacz z bliska jak prezentuje się najnowsza wersja RM LA250V.  Bądź świadkiem rozpakowania wzmacniacza VHF i jeszcze przed zamówieniem zobacz co otrzymasz w pudełku i jak wygląda pierwsze włączenie urządzenia. Nasze studio filmowe inRADIO  przygotowało ten krótki film abyś świadomie mógł podjąć decyzję o dobrym zakupie i cieszyć się tym wspaniałym wzmacniaczem mocy VHF.  Zapraszamy do dobrego zakupu w naszej firmie.

https://youtu.be/VS8unZj-A7Q

LA-250V Specyfikacja wzmacniacza 200W:

• Pasmo VHF 140—150 MHz
• Częstotliwość pracy: 140—150 MHz (2m pasmo amatorskie VHF)
• Rodzaje modulacji: SSB,CW,AM, FM, cyfrowe itp. (szerokość pasma maksymalnie 12,5kHz)
• Tranzystory: 4x Mitsubishi RD70HVF1
• Sterowanie wzmacniaczem: 1-20W maksymalnie
• Moc wyjściowa: 200W

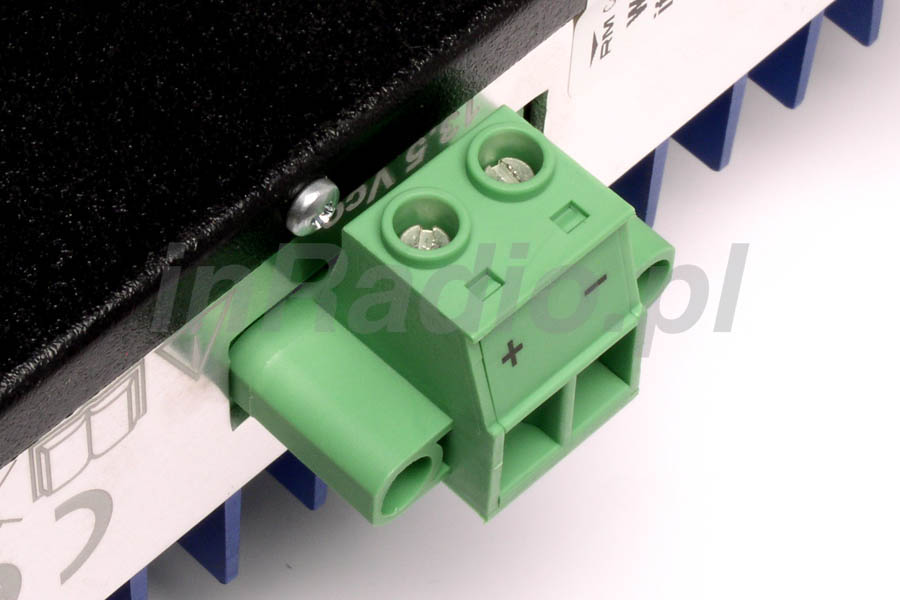

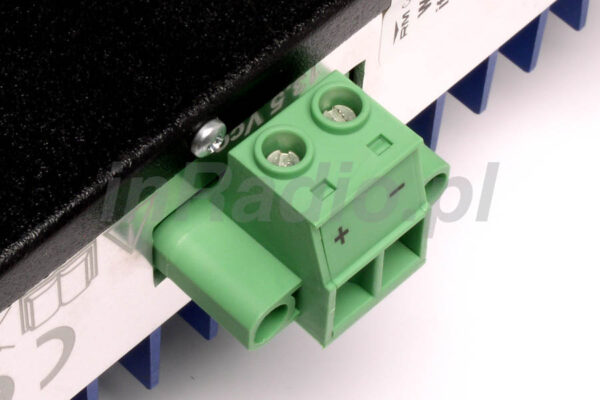

• Zasilanie: 13VDC+/- 1V 40A
• Wewnętrzny bezpiecznik: 3x10A (5x20mm szybki)

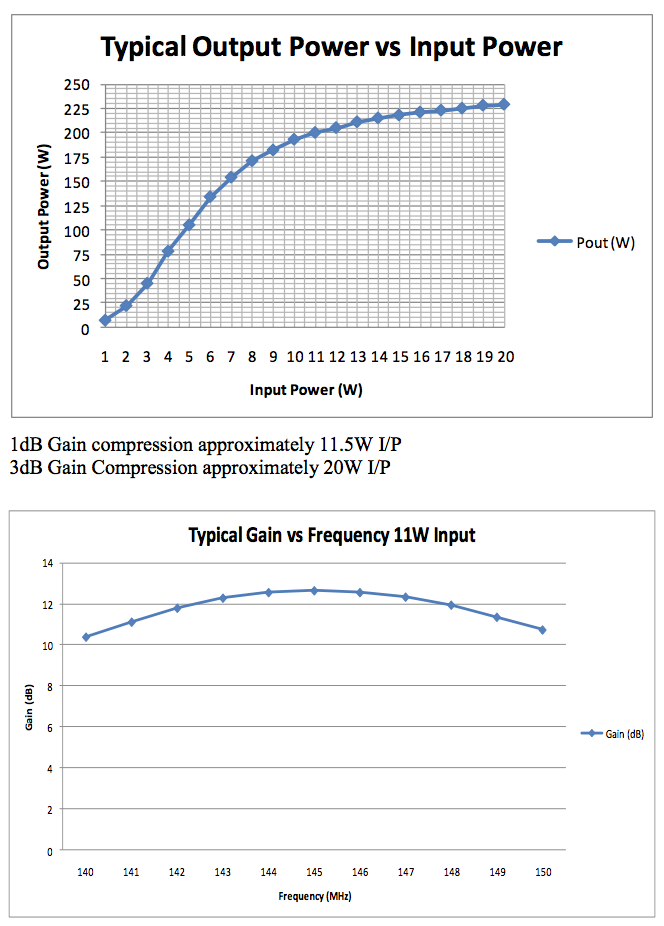

• Moc wejściowa: 1-15W ; 20W max (wszystkie emisje)
• Moc wyjściowa nominalna: 30 – 210W ; 230W maksymalnie dla AM/FM/CW
• Maksymalna moc 230W AM/FM/CW/SSB
• Maksymalna moc w trybie obejścia wzmacniacza: 50W
• WFS wejściowe: 1.1—1.5:1 Maksimum WFS wyjściowe: 2,5:1
• Zabezpieczenie: stopni wejściowych i wyjściowych, przed wysoką temperaturą, przekraczanie mocy, odwrotnym podłączeniem zasilania
• 2 wentylatory z regulowanymi obrotami, załączane wraz z włączeniem wzmacniacza
• Waga: 2,1kg

Uwagi dotyczące użytkowania wzmacniacza LA250V:

• Nie przekraczać napięcia zasilania.
• Nie doprowadzać do przegrzania się tranzystorów końcowych.
• Nie dopuszczać do ciągłej transmisji, dłuższej niż 5 minut.
• Nie stosować w przestrzeniach słabo wentylowanych i o podwyższonej temperaturze otoczenia.
• Nie przekraczać dozwolonej mocy sterującej.
• Tranzystory końcowe nie są objęte gwarancją producenta oraz lokalnych dystrybutorów.
• Wzmacniacz można używać także w pojeździe, wyłącznie podczas postoju.
