mAT-30 Automatyczny tuner antenowy do Yaesu

mAT-30 Tuner antenowy do radiostacji Yaesu

Automatyczna skrzynka antenowa mAT-30 jest przygotowana do współpracy z transceiverami Yaesu, które są kompatybilne z tunerami FC-30, FC-40 i FC-50. Na wyposażeniu tunera jest przewód, który dostarcza zasilanie oraz sterowanie urządzeniami. Tuner antenowy mAT30 jest podłączany do portu TUNER radiostacji Yaesu. Urządzenie jest w stanie dostroić anteny powyżej SWR 3. Zastosowana pamięć w tunerze jest nieulotna, typu eeprom. Tuner zaskakuje prędkością dostrojenia, w porównaniu do dotychczasowych rozwiązań tunerów automatycznych dostępnych na rynku.

mAT-30 unboxing ATU

Studio filmowe inRADIO przygotowało ciekawy  film pokazujący co znajduje się w opakowaniu z mAT-30. Możesz także zobaczyć z bliska każdy szczegół budowy zewnętrznej. tej wspaniałej automatycznej skrzynki antenowej.
Zamów mAT-30 już dzisiaj, jutro dostawa kurierem GLS na Twój adres. Zapraszamy do dobrego zakupu.

https://youtu.be/6yUyQ4C5SPc

mAT-30 pierwsze wrażenie

Zaobserwowaliśmy pierwsze wrażenie naszych klientów po podłączenia mAT-30 do transceivera FT-450 Yaesu: Wow…jaka ta skrzynka antenowa jest szybka! Rzeczywiście, jej szybkość działania jest rewelacyjna.

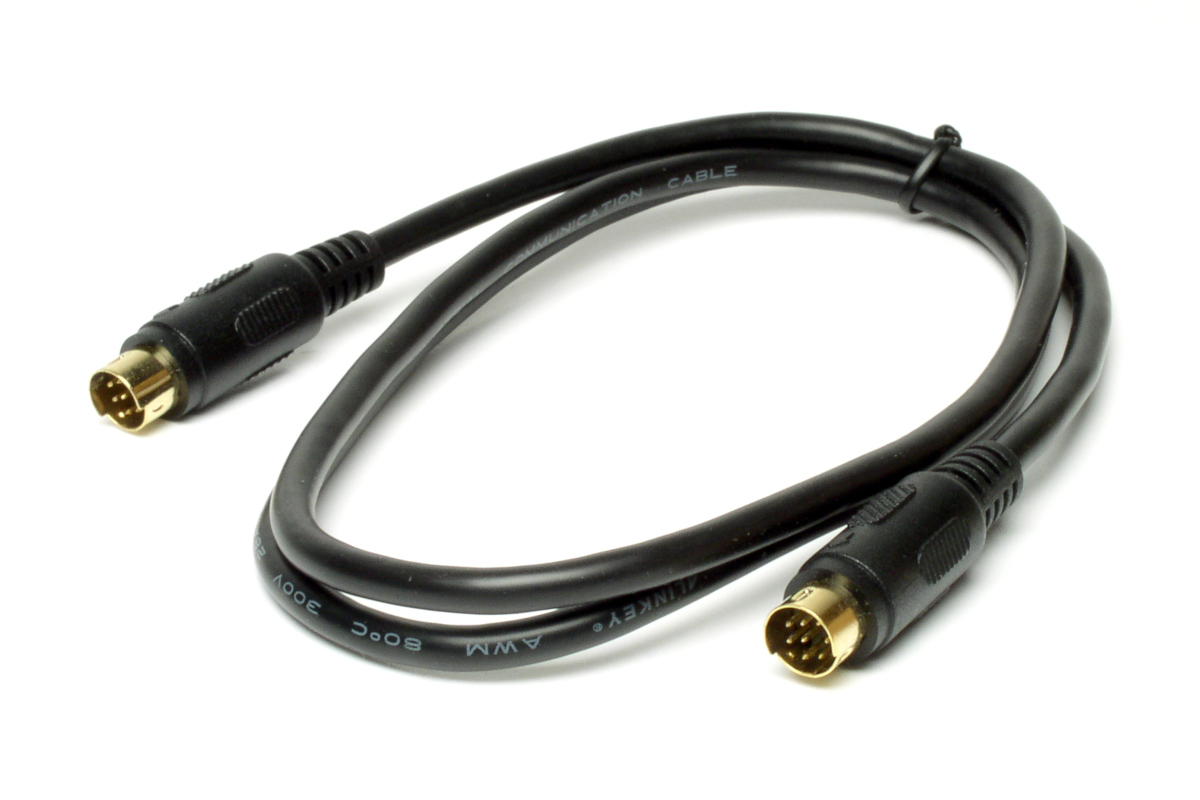

Przewód interfejsu mAT-30 dostarcza sygnały sterujące między radiem YAESU a tunerem. Jak widać na rysunku, kabel ma dwie wtyczki mini-DIN 8-stykowe. Naciśnij i przytrzymaj przycisk [TUNER] radia przez dwie sekundy, aby rozpocząć proces strojenia. Naciśnij szybko [TUNER], aby pominąć tuner.

Dostarczony kabel interfejsu radiowego ma 50 cm długości. Jeśli pożądane jest, aby mAT-30 był umieszczony dalej od nadajnika-odbiornika niż pozwala na to długość kabla, należy sporządzić niestandardowy kabel. Można to zrobić na dwa sposoby: Odciąć dostarczony kabel i przylutować przewód łączący między wszystkimi połączeniami lub zakupić nowe złącza i kabel, aby zbudować niestandardowy kabel interfejsu od podstaw.

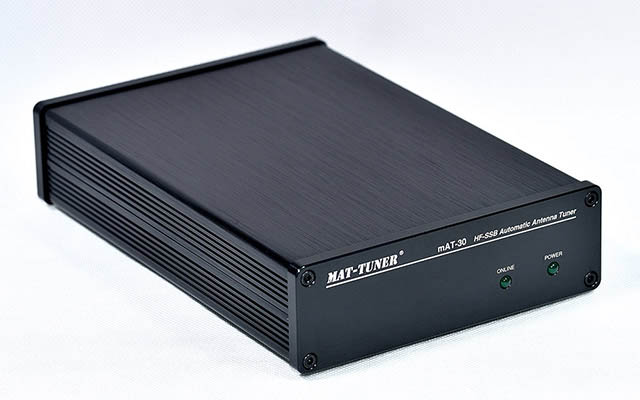

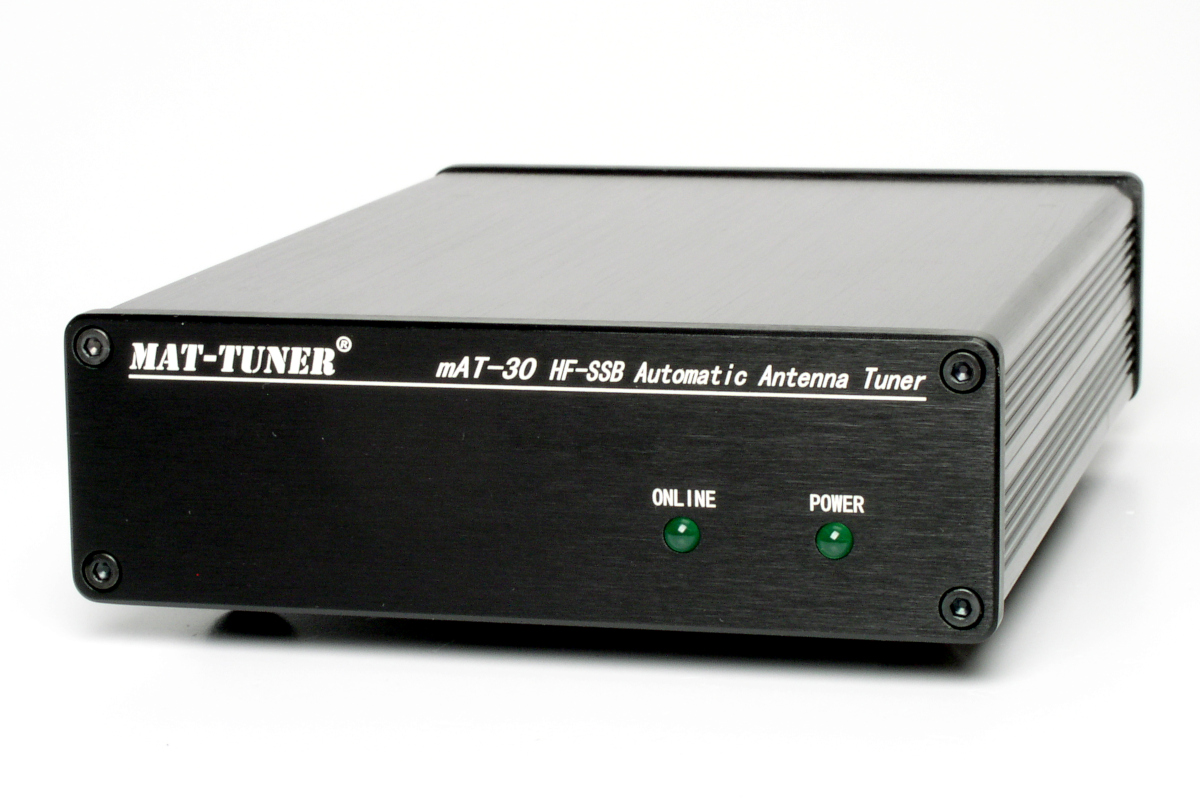

Podłączenie sterowania i zasilania za pomocą dostarczonego przewodu, jest wystarczające do włączenia i sterowania. Po włączeniu Transceivera, tuner zaświeci dwiema diodami led na panelu, (wymaga zmiany w menu radiostacji dotyczącej obsługi tunerów wewnętrzna/zewnętrzna). Automatyczny tuner MAT30 śledzi  na bieżąco zmiany częstotliwości i pasma, a całość jest kontrolowana za pomocą przycisku TUNER w panelu radia.

• Tuner nie wymaga żadnych dodatkowych interfejsów do sterowania radiostacją
• Tuner nie wymaga dodatkowego zasilania (posiada gniazdo, ale jest nie podłączone – jak podaje producent)
• Włączenie funkcji sterowania zewnętrzna skrzynką antenową – pozwala na sterowanie przyciskami w radiostacji
• Podłączenie przewodu do gniazdo oznaczonego TUNER w radiostacji
• Żadnych przycisków sterujących na panelu mAT-30 – obsługa z radiostacji

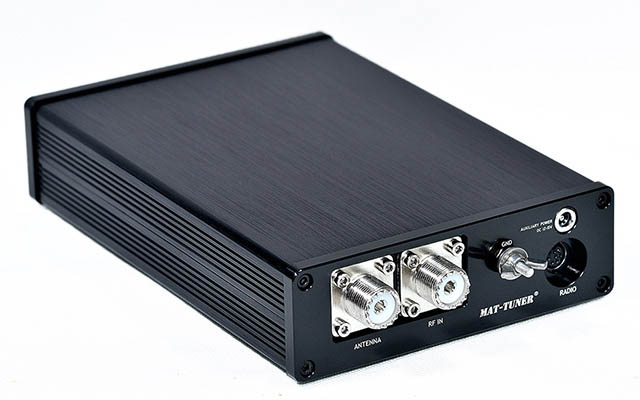

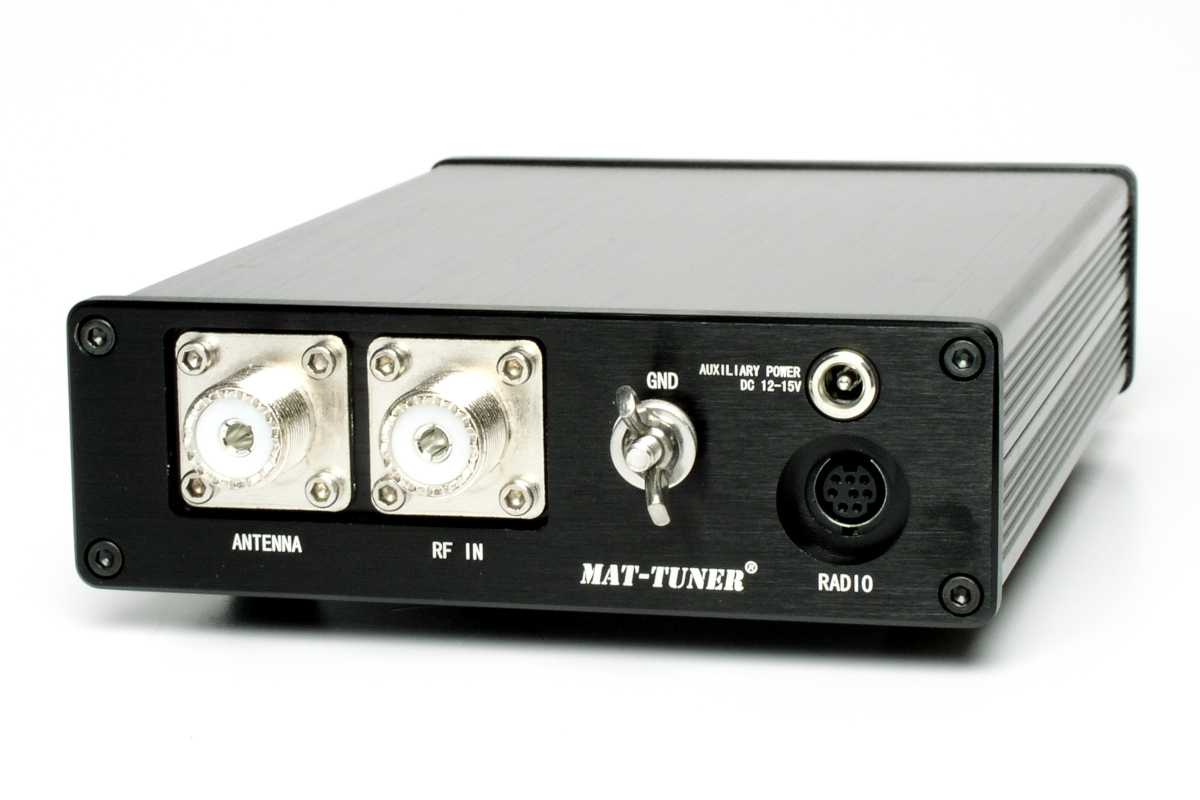

Obudowa tunera jest porządnie wykonana i gabarytami jest mniejsza niż tunery LDG. Panel przedni oraz tylny jest wykonany z aluminium o grubości 6mm, złącza UHF posiadają wewnątrz obudowy dodatkowy szeroki wspornik. Konstrukcja skręcona 8 śrubami imbusowymi, a pokrywa górna i dolna są oddzielne.

Specyfikacja automatycznej skrzynki antenowej mAT30:

• Zakres częstotliwości: 0,1-54MHz (w całym zakresie)
• Zakres strojonej impedancji: 5 – 1500Ω
• Moc przenoszona: 0,1-120W SSB/CW, dla cyfrowych tylko do 30W
• Zatrzaskowe przekaźniki – zużywają prąd tylko podczas przełączenia
• „Tracking” częstotliwości – śledzenie i strojenie podczas zmiany częstotliwości odbiorczej, szerokość pasma ~2kHz, nie przeszkadza w nasłuchu
• Pobór prądu 0,5A lub mniej
• 16000 komórek pamięci, dla zapisu częstotliwości, załączonych przekaźników oraz SWR
• Czas dostrajania: od 0,1s do 5s (w tym 0,1s to czas odczytu pasującego i zapisanego wcześniej ustawienia w pamięci)
• Masa: 0,8kg
• Wymiary: 23cmx13cmx4cm
• 1 przewód połączeniowy w komplecie: sterujący 8 stykowy (pasuje do wymienionych wcześniej radiostacji)
• Do tunera wymagany jest przewód antenowy radiostacja-tuner, którego producent nie umieszcza w zestawie!

Funkcje skrzynki antenowej mAT-30:

• Sterowanie przyciskiem TUNE z radiostacji
• Kompatybilna z FC-50 oraz FC-40 i FC-30
• Przeznaczona do dostrajania anten, takich jak: Yagi, drutowe, Whip, dipole, czy każdą podłączaną przez kabel antenowy
• Świetna obudowa

mAT-30 współpracuje z medelami :

• Yaesu FT-857D
• Yaesu FT-897D
• Yaesu FT-450D
• Yaesu FT-891
• Yaesu FT-950 /D
• Yaesu FT-991 /A
• Yaesu FT-100
• YAESU FTDX-1200
• YAESU FTDX-3000
• innymi modelami, które obsługiwane są przez tuner YAESU FC-30, FC-40, FC-50

Uwaga: o FT-817 i FT-818 przeznaczony jest tuner antenowy mAT-10 (<–link), który jest specjalnie wykonany do radiostacji KF QRP.

Instrukcja EN tunera antenowego.
