Rigexpert MATCH-STANDARD Analizator antenowy

0-70MHz, podstawowy analizator, opcjonalna licencja

Informacje dodatkowe

Producent

Na stanie

1 819,00  netto: 1 478,86

Na stanie

Rigexpert MATCH Basic Analiztor antenowy z opcją licencji

Analizator MATCH do pomiarów anten i kabli w wersji podstawowej mierzy w zakresie 0-70MHz. Jeśli potrzebujesz większego zakresu pomiaru i inne funkcje pomiarowe – wystarczy dokupić licencję.  Jest to podstawowa wersja STANDARD i łatwo można ją up-grade’ować do wyższej wersji ADVANCED (do  230MHz) lub RFE (do 500MHz) wraz z dodatkowymi opcjami pomiarów. Przy wyższych wersjach pojawiają się dodatkowe funkcje.

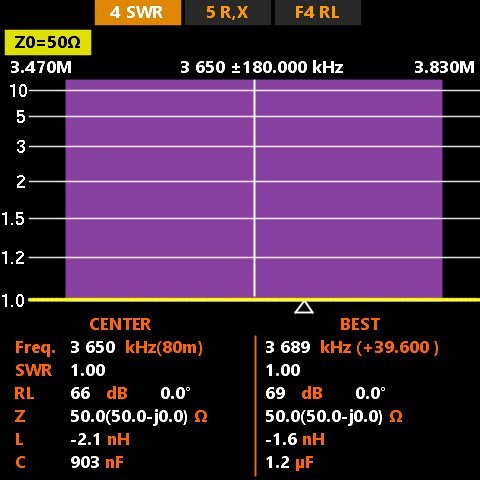

Urządzenie w porównaniu do dotychczasowych (AA2000, AA600/650ZOOM) ma o wiele większy wyświetlacz. Są zmiany w wielkości cyfr przy odczycie w trybie pojedynczego SWR (są ogromne!), dodatkowe informacje przy wykresie SWR. Urzadzenie nie posiada płaskiego spodu jak dotychczasowe, wyraźnie widać że jest tam co najmniej ogniwo baterii 18650. Obudowa nie posiada gumowej/silikonowej osłony nałożonej przy produkcji – jest bardzo gładka. Do urządzenia dołączany jest miękki pokrowiec, z przodu obudowy znajduje się złącze antenowe typu N gniazdo. W porównaniu do dotychczasowych analizartoró antneowych Rigexpert Match wyróżnia się klawiaturą – ma wypukłe przyciski, obudową – jest szersza, USB – gniazdo typu C, zasilanie – jak w Rigexpert Stick bateria li-ion 18650.

Opcjonalne licencje

W każdej chwili możesz dokupić licencje, które  rozszerzają możliwości analizatora

  • Advanced (230MHz + dodatkowe funkcje)
  • RFE (500MHz + dodatkowe funkcje i są wszystkie funkcje z Advanced)

Specyfikacja podstawowego modelu MATCH STANDARD

  • Zakres  częstotliwości:
    • 0.1 to 70 MHz
  • Tryby pracy
    • Wykres R, X
  • Wykres Return Loss
  • Wykres SWR dla jednej częstotliwości lub wielu
  • SWR Return loss / R/X/Z/L/C
  • Samodiagnostyka (selftest)
  • Wyświetlacz:
    • 480×480 pikseli
    • Kolor
    • TFT
    • 4 „
  • Fabryczna kalibracja: Tak
  • Wbudowana pomoc
  • Moc wyjściowa:
    • -10dBm przy obciążeniu 50Ω
  • Złącze N gniazdo
  • Bateria:
    • Jedno ogniwa LI-ion 18650 o pojemności 2600mAh
  • Czas pracy na baterii: 2 godziny i 40 minut
  • Zakres temperatury pracy: -10…60 °C (14…140 °F)
  • Interfejs: USB-C
  • Języki menu:
  • English
  • French
  • German
  • Italian
  • Portuguese
  • Spanish
  • Ukrainian
  • Wymiary: 93 × 207 × 37 mm (3.7 × 8.1 × 1.5 in)
  • Waga: 341g

Wraz z analizatorem otrzymasz kartę członkowską klubu Rigexpert, która zapewnia benefity:

  • Dodatkowy jeden rok czasu gwarancji na wymianę z RigexpertCare
  • Aktualizacja oprogramowania z poziomu e-mail
  • Specjalne promocje i oferty
  • Szansa na zdobycie bonu upominkowego

Co w zestawie:

  • Karta Rigexpert
  • Instrukcja
  • Miękki silikonowy przewód USB-C

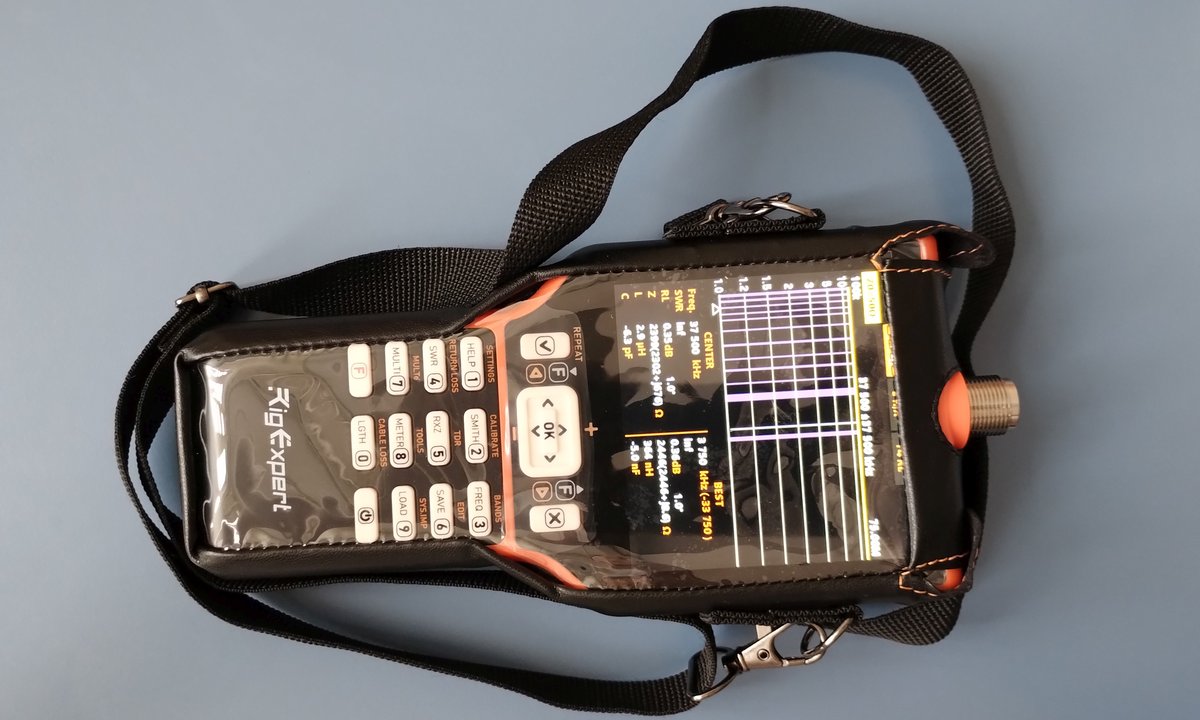

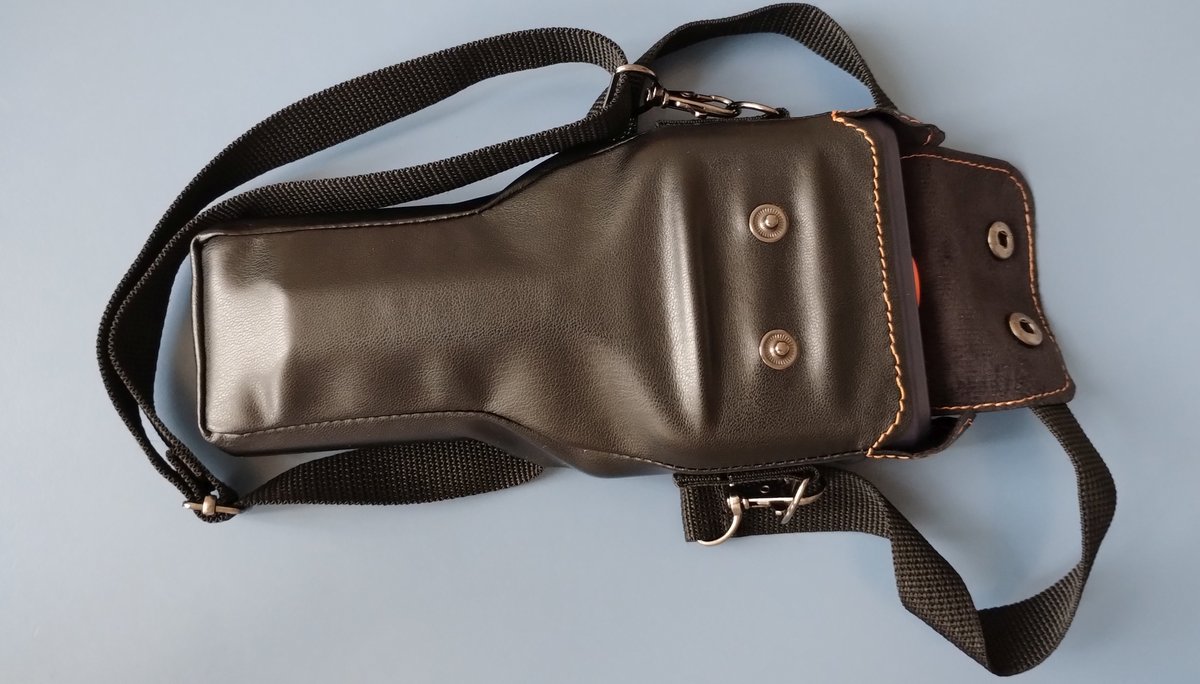

  • Futerał
  • Pasek na ramię

Porównanie wersji analizatora  antenowego RigExpert MATCH

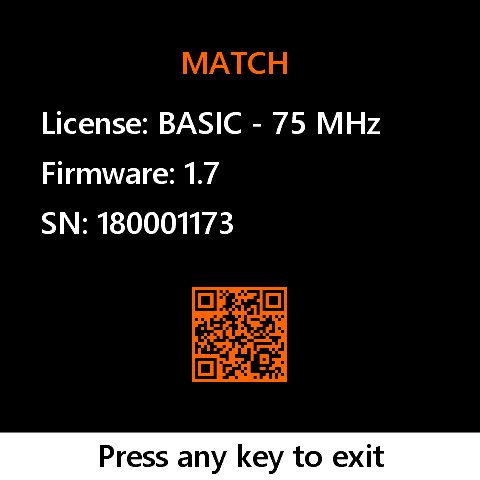

Analizator antenowy MATCH jest wersją podstawową i najtańszą.
Po zastosowaniu licencji Advanced uzyskuje własności opisane w kolumnie Match Advanced.
Po zastosowaniu licencji RFE uzyskuje własności opisane w kolumnie Match RFE.  Licencja RFE jedst licencją dającą największe możliwości techniczne.

Początkowo możesz używac w pełni funkcjonalny analizator w wersji podstawowej – Match Standard.  Gdy stwierdzisz, że potrzebujesz większą funkcjonalność, możesz dokupić i zastosowqać jedną z licencji : ADVANCED lub RFE.
Możesz też od razu zakupić: abnalizator Match ADVANCED   (Match z licencją ADVANCED) lub Match RFE ( (Match z licencją RFE)

Funkcjonalności

Licencje



Match
STANDARD



Match
ADVANCED



Match
RFE*

Limit częstotliwośi pracy

70 MHz

230 MHz

500 MHz

Tryby wykresu

Wykres SWR







Wykres RX







Wykres Return Loss







Wykres Smith’a







TDR Chart







Tryby tabeli

Miernik SWR







Miernik Multi-SWR







Miernik: R, X, Z, L, C, Loss, Phase Meter







Multe







MultiBand







Quick band







Narzędzia

Stub Tuner







Długość a wspólczynnik skrócenia







Straty w przewodzie







Impedancja przewodu







Auto-diagnoza







Kalibracje OSL







Profile kalibracyjne użytkownika







Cechy

Funkcja SWR2Air







Funkcja BLE







Gniazda pamięci do zapisywania pomiarów







Przejście do wartości ekstremalnej







Zapis pomiarów







Wgranie pomiarów







Wybór języka GUI







Wybór  palety GUI







Wybór profilu baterii







Sterowanie dżwiękiem







Wybór impedancji systemu







Wybór jednostek miary – metryczne/imperialne







Wybór regionów IARU







Ustawianie współczynnika skrócenia przewodu







Ustawianie współczynnika korekcji częstotliwości







Przywracaniue ustawireń fabrycznych







Czyszczenie zapisanych wykresów







Języki

English







Ukrainian







Spain







French







German







Portuguese







Italian









RFE* – Radio Field Engineer
