1.8-54MHz, 5kW, moduł wymaga FX775 lub FX771 lub FX773
typ | |
---|---|
Producent |
Na stanie
1 135,00 zł netto: 922,76 zł
Na stanie

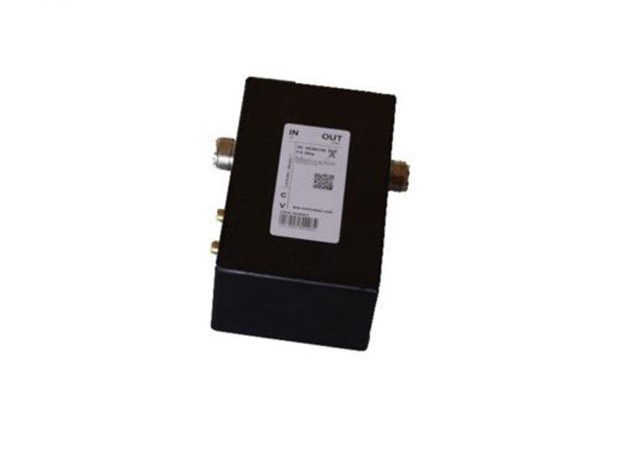

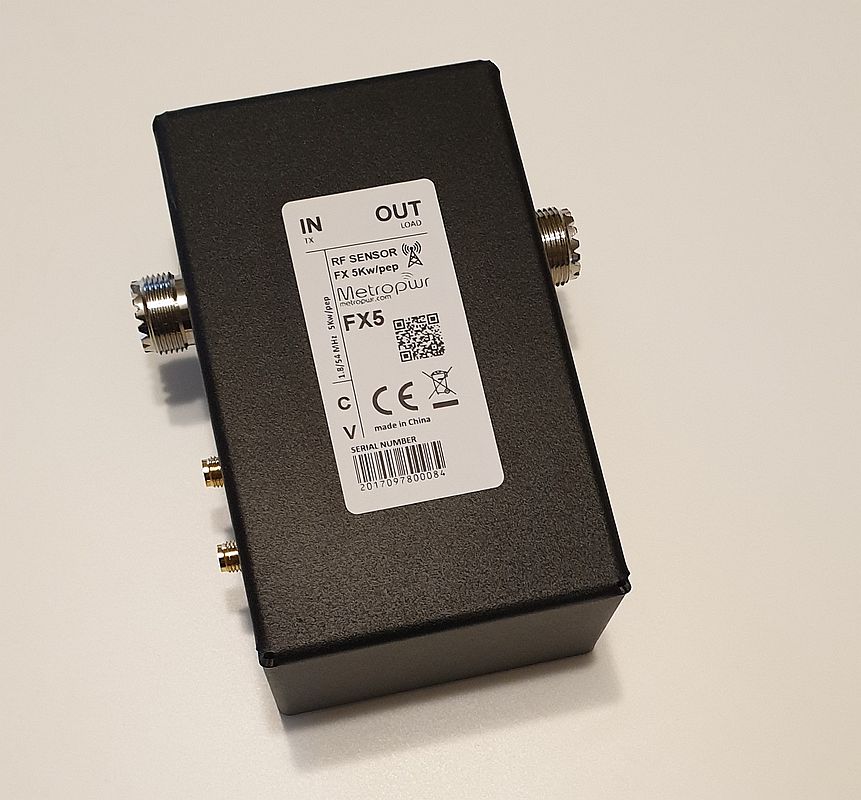

Moduł pomiarowy (sprzęgacz) Metropwr FX5 jest przystosowany do pracy w zakresie mocy 0,1W do 5kW w piku. Wymagany jest Metropwr FX775 lub FX773 albo FX771. Sprzęgacz FX5 jest opcjonalnym dodatkiem do wymienionych FX77X. Opcjonalny moduł ma większy zakres pomiaru mocy – aż do 5kW PEP w porównaniu do FX3 (3kW). Moduł jest podłączany jak każdy reflektometr w instalację antenową – pomiędzy radiostację a antenę.
Otóż drugi opcjonalny moduł wymaga kalibracji we własnym zakresie. Zarówno czujnik 1 jak i 2, można skalibrować niezależnie. Należy wybrać go w menu u góry CH1/2 i przejść do kalibracji. Do kalibracji potrzebny będzie drugi watomierz i anteny lub sztuczne obciążenie. Opcje w menu pod przyciskami które będą potrzebne do kalibracji: CALWTT i CALSWR. Szeregowo podłączony watomierz ze sprzęgaczem i w menu FX773 lub FX775 ustawić wartość która została odczytana na drugim watomierzu. Kalibracja SWR: Podłączyć pod transceiver sprzęgacz, zostawiając NIE PODŁĄCZONE wyjście i z ustaloną mocą 10W nadawać kolejno na 11 pasmach, naciskając przycisk SAVE. Można pominąć pasma, których transceiver nie obsługuje i nie będzie się z nich korzystać.
Moduł podłączany jest za pomocą 2 przewodów SMA – SMA wtyki z urządzeniem pokazujacym wyniki – FX77X. Taki sprzęgacz może być podłączony do jednego z 2 kanałów w MetroPWR FX773 lub FX775, drugi może być też dowolny sprzęgacz. Nie należy zapominać że w FX77(X), są jeszcze złącza do podłączenia naraz 2 przełączników antenowych.
Dane techniczne couplera FX5:
Co w zestawie?:
