SKU: metrovna-deluxe-250MHz

MetroVNA Deluxe 250MHz Rozbudowany analizator antenowy

0.1-250MHz, BNC, zasilanie wewn. graficzna prezentacja wyników

Informacje dodatkowe

Producent

Brak w magazynie

2 285,00  netto: 1 857,72

Brak w magazynie

MetroVNA Deluxe 250MHz Analizator antenowy KF + VHF

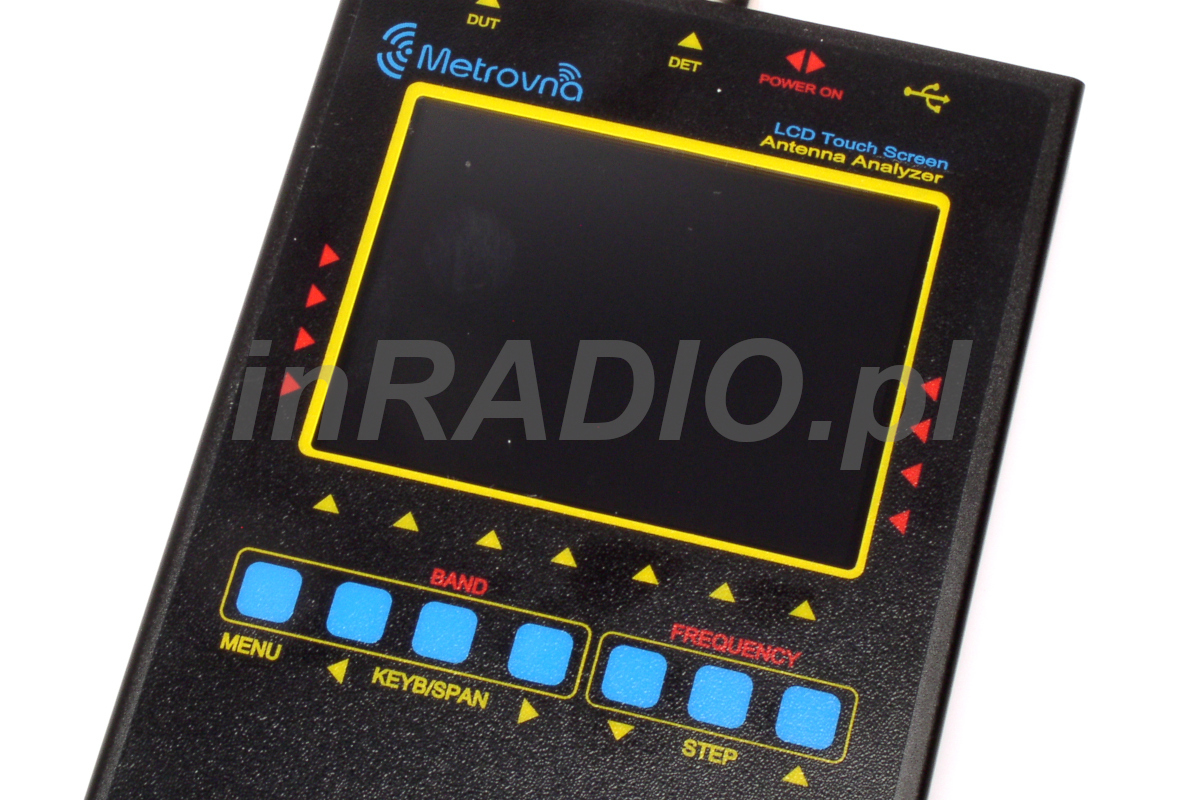

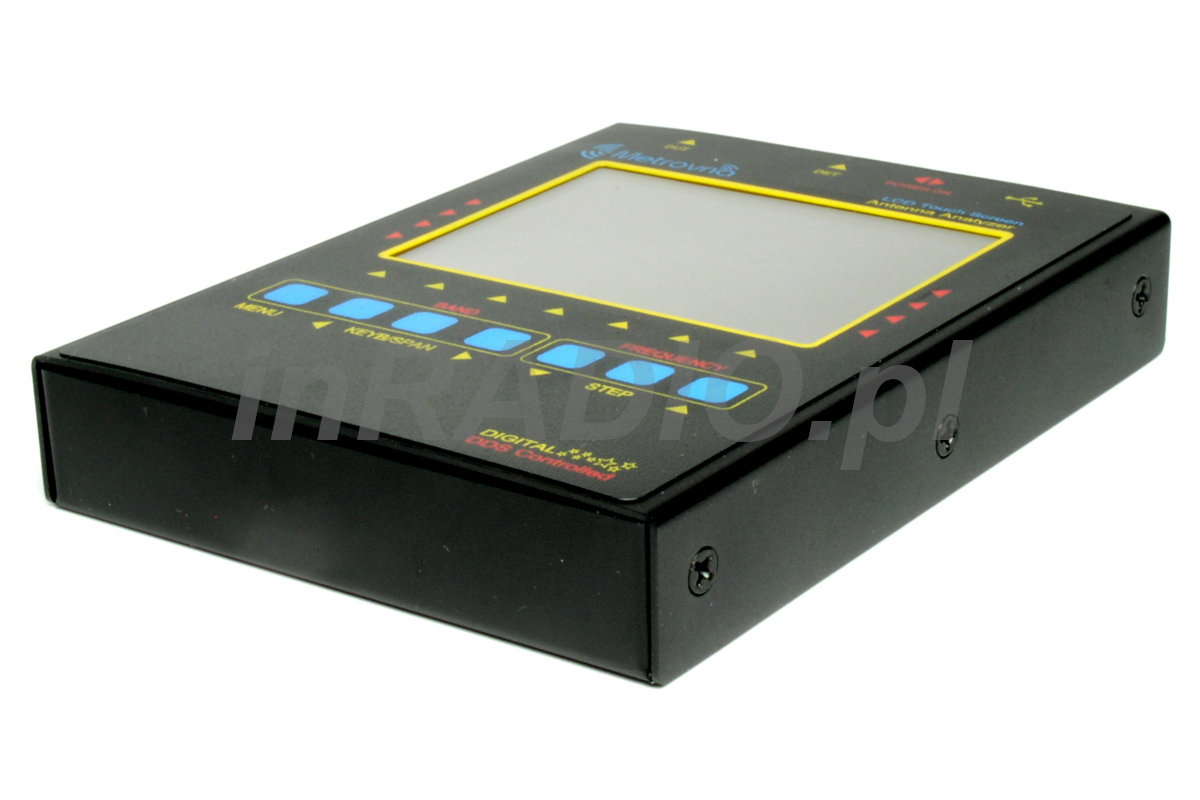

Analizator antenowy MetroVNA Deluxe jest kieszonkowym rozwiązaniem z wieloma funkcjami pomiarowymi  oraz dwoma złączami antenowymi – we/wy. Działający od 100kHz analizator, z osobnymi gniazdami dla sygnału wyjściowego z generatora i wejścia dla sygnałów mierzonych – umożliwi pomiary wszelkich filtrów pracujących w pośredniej częstotliwości, czy to będzie 450kHz czy nawet 9MHz albo bardzo powszechne 10,7MHz. MetroVNA deluxe działa z od pasma KF do pasma VHF bez żadnych dziur w częstotliwości. Kolorowy wyświetlacz i multum wyników pomiarowych pokazywanych graficznie oraz cyfrowo, pokazuje to, jak szybko zmieniają się możliwości urządzeń pomiarowych i prezentacji wyników z pomiarów.

Analizator antenowy VNA250 deluxe czasami nazywany jest PRO – jest to samo urządzenie – zmiana nazwy miała wskazywać, że jest więcej funkcji dostępnych użytkownikowi niż w analizatorze Metro VNA deluxe 180MHz.

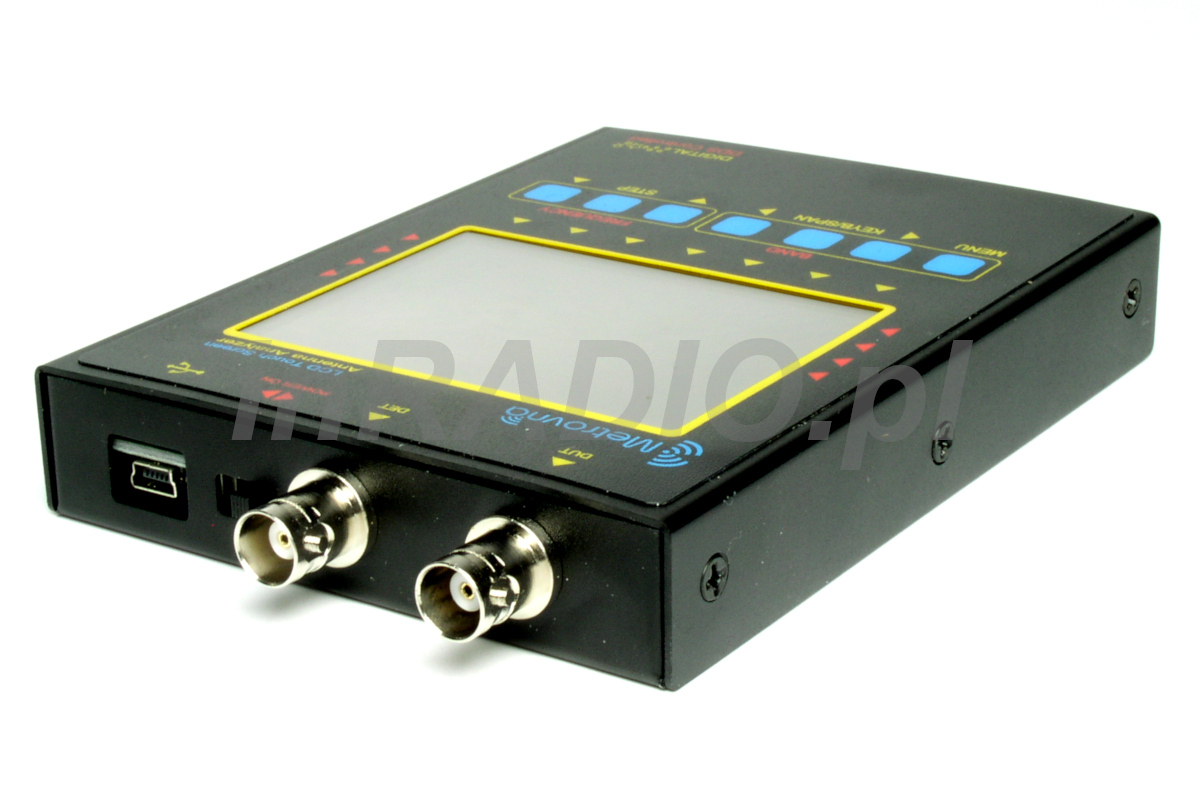

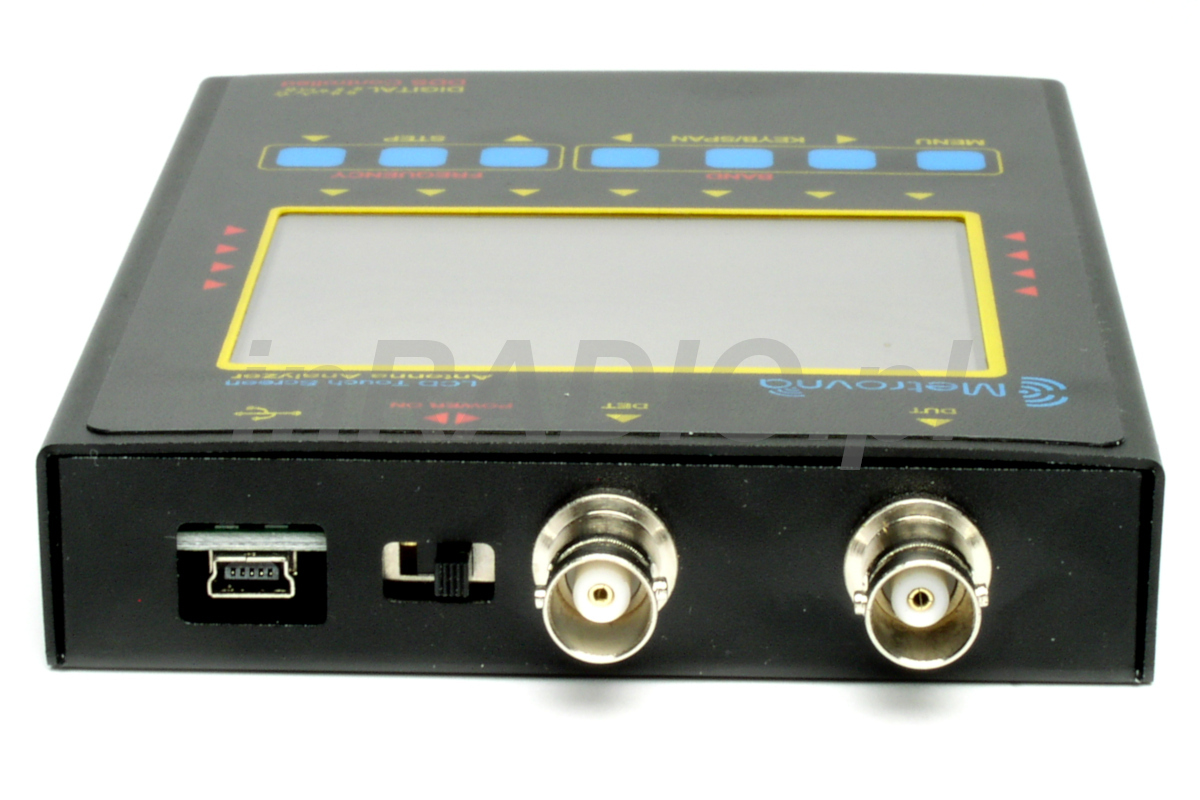

MetroVNA deluxe 250MHz posiada dwa złącza RF i może służyć nie tylko za analizator antenowy, ale także za urządzenie – wobuloskop obwodów w.cz. do częstotliwości granicznej 250MHz. Zakres działania urządzenia to 100kHz – 250MHz bez żadnych przerw.

Funkcje graficznego analizatora MetroVNA deluxe 250

  • RL/SWR – tabela Return loss / dB / SWR „ściągawaka” dla użytkownika
  • dBm/PWR – tabela (ściągawka) przelicznika mocy: dBm / Vrms / Po
  • ANTFIX – szukanie w zakresie najlepszego SWR
  • DIPMTR – działanie identyczne jak dip-metra – miernika do badania rezonansu cewek itp.
  • DATA – wszystkie dane na jednym ekranie (w postaci cyfr)

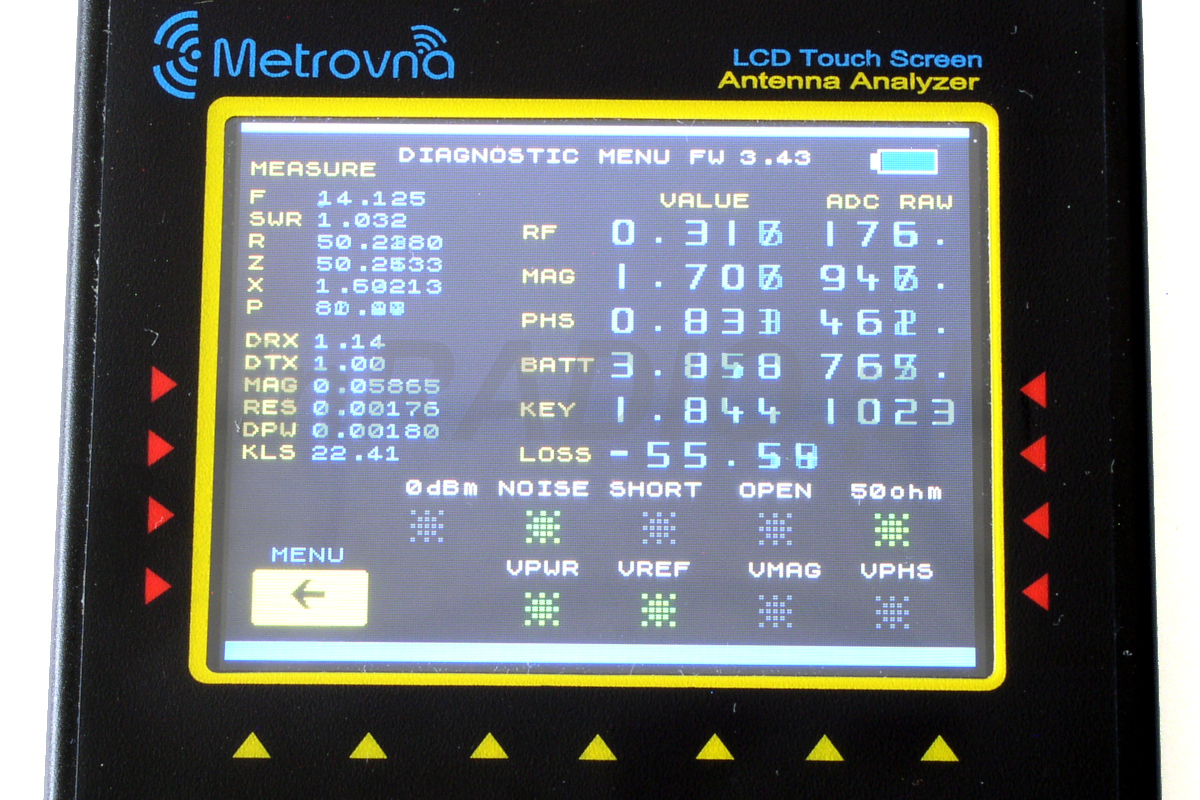

  • INFO – informacje ogólne producenta o urządzeniu + poziom stanu baterii
  • CALFREQ – Ustawianie dokładnej częstotliwości 10’000’000MHz z poziomu DDSa
  • CABMTR – Szybki pomiar długości przewodu
  • RFMTR – Pomiar siły sygnałów od pasma KF do UHF (przełączane) + tłumik do 80dB przełączany co 10dB
  • WATMTR – Pomiar mocy w W i dBm – maksymalnie 5dBm / 3mW / 1V DC
  • DBMETER – Pomiar siły sygnałów w dBm (wskaźnik analogowy + 3 wskazania cyfrowe) maksymalny sygnał wejściowy 3mW
  • RFGEN – Funkcja generatora sygnałów 100’000’000kHz-250’000’000MHz
  • TLGRAPH – Graficzne przedstawienie RL TL Ph
  • GRAPH – Graficzna prezentacja SWR / Z / RL / TL / Ph / RS / XS (włączane z bocznej listy)

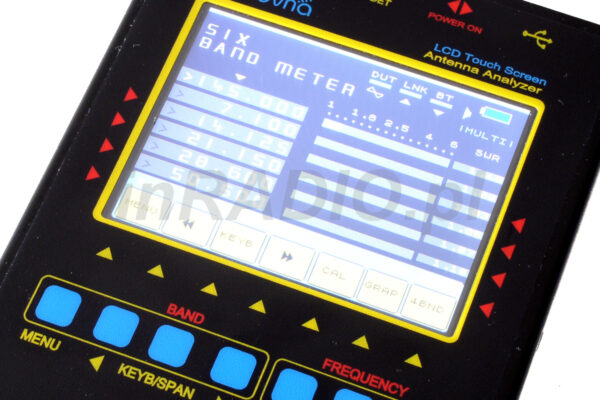

  • Multi – wielopasmowe pomiary SWR naraz (6 lub 4)

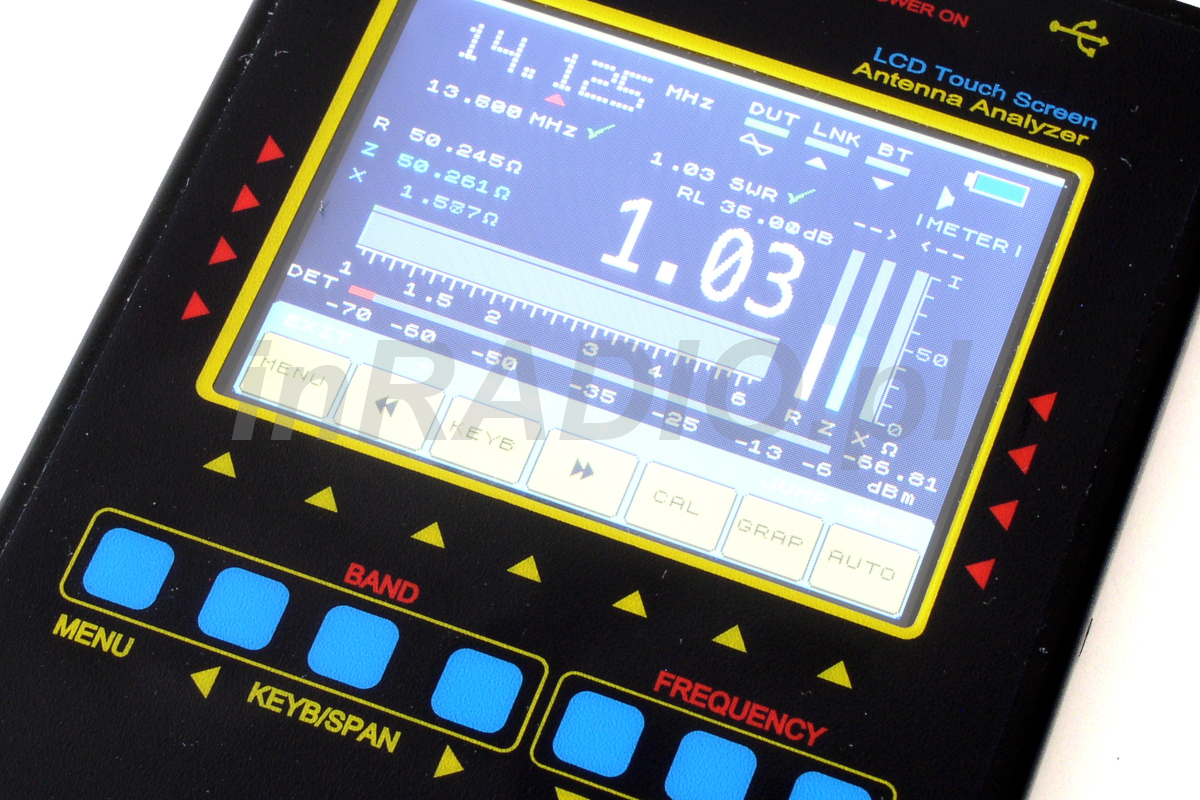

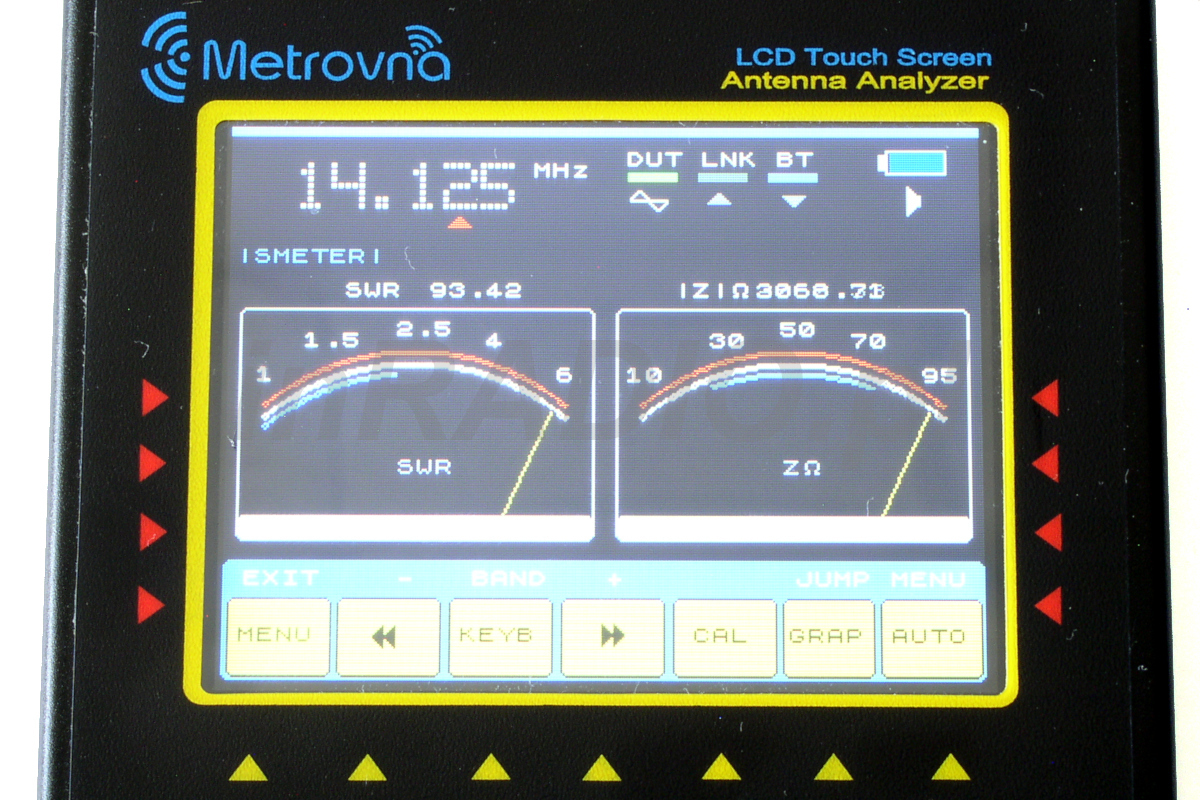

  • SMETER – Przypomina pomiary MFJ (wskaźniki analogowe SWR i Z)
  • AUTOSWR – Szukanie automatyczne najniższego SWR w ustalonym zakresie
  • METER – Wiele różnych pomiarów na jednym ekranie

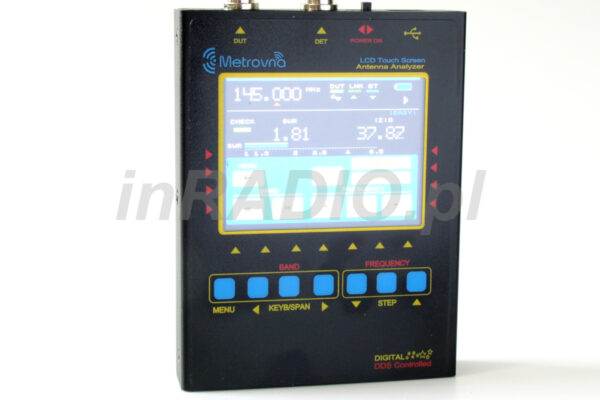

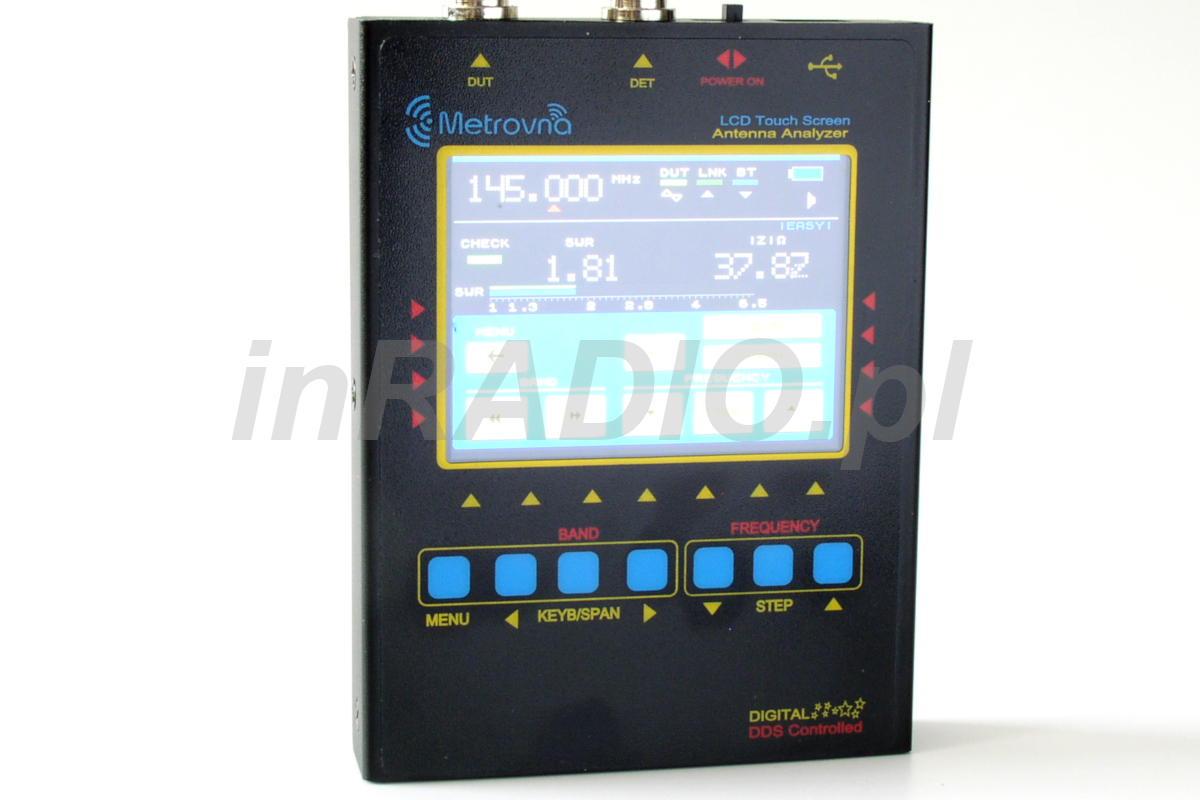

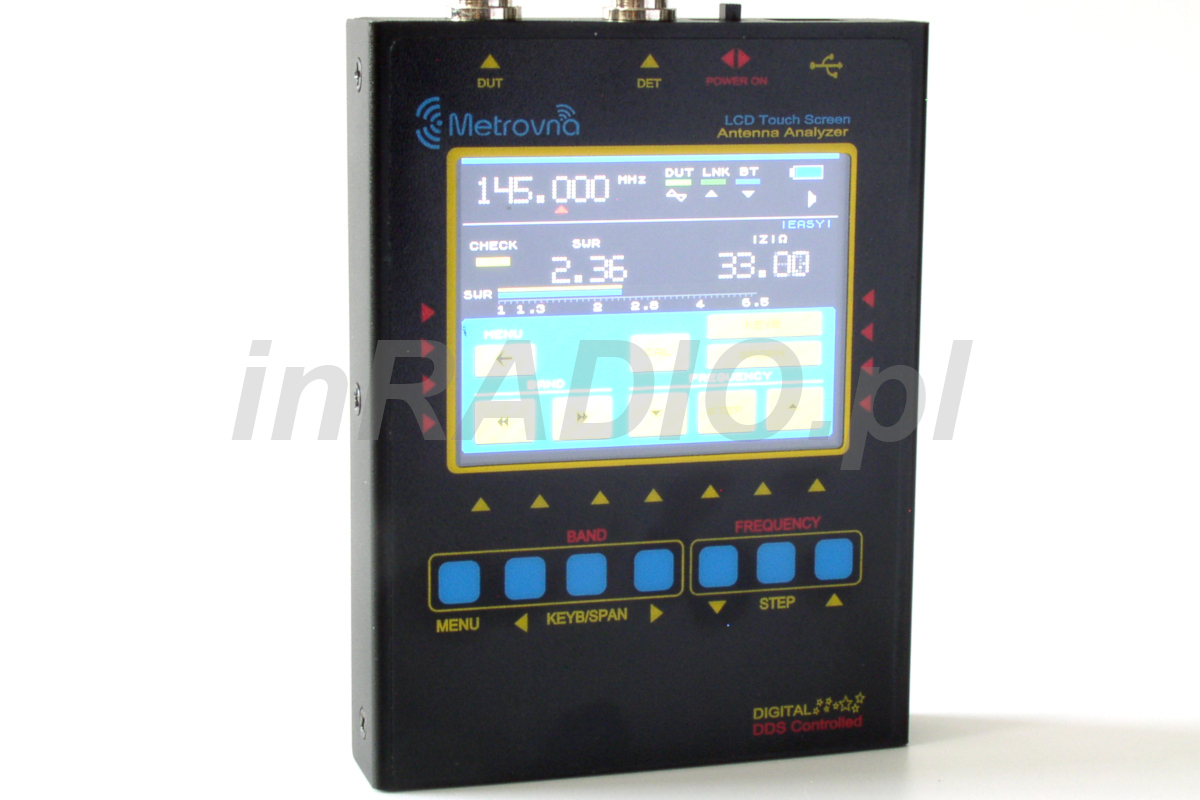

  • EASY – Ułatwiona prezentacja wyników pomiaru



Wyświetlane ekrany

Analizator posiada ogromne moliwości co obrazują przedsatwione przykładowe ekrany wysietlane na analizatorze antenowym MetroVna.








Oprogramowanie do pracy z komputerem PC:

Sterownik USB

Program sterujacy ig-minivna

Oprogramowanie jest dostępne w różnych wersjach, o różnych konfiguracjach, prezentujemy obecnie program spakowany archiwizatorem i uruchamiany bezpośrednia z pilku ig_minivna.exe
