MetroVNA Deluxe 180MHz Wielofunkcyjny analizator antenowy

MetroVNA Deluxe 180MHz Analizator antenowy wielofunkcyjny

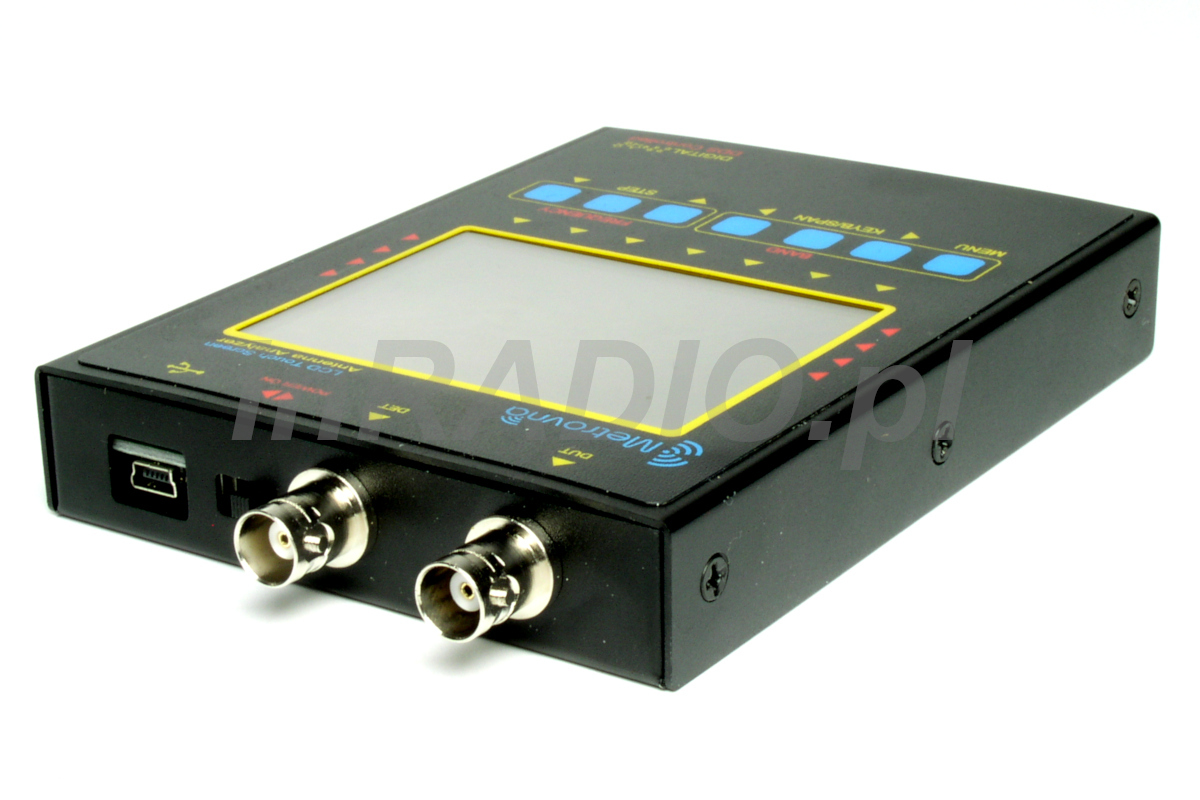

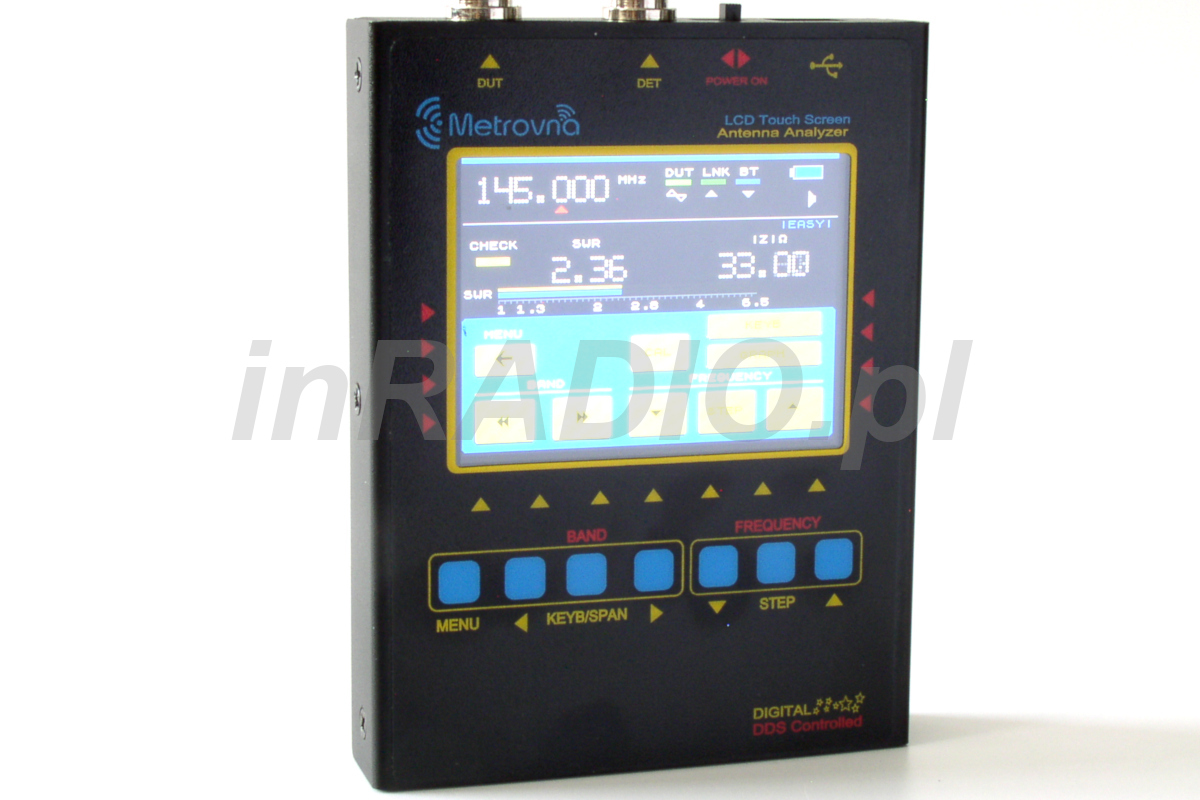

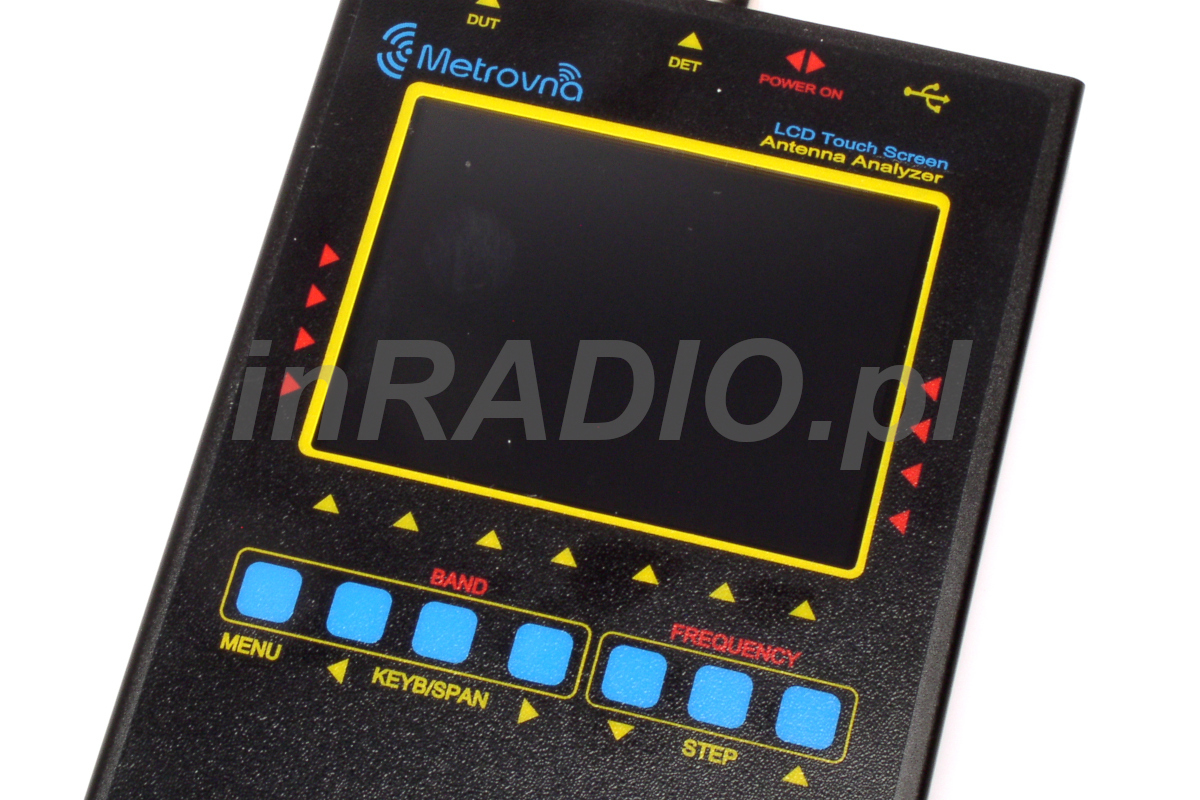

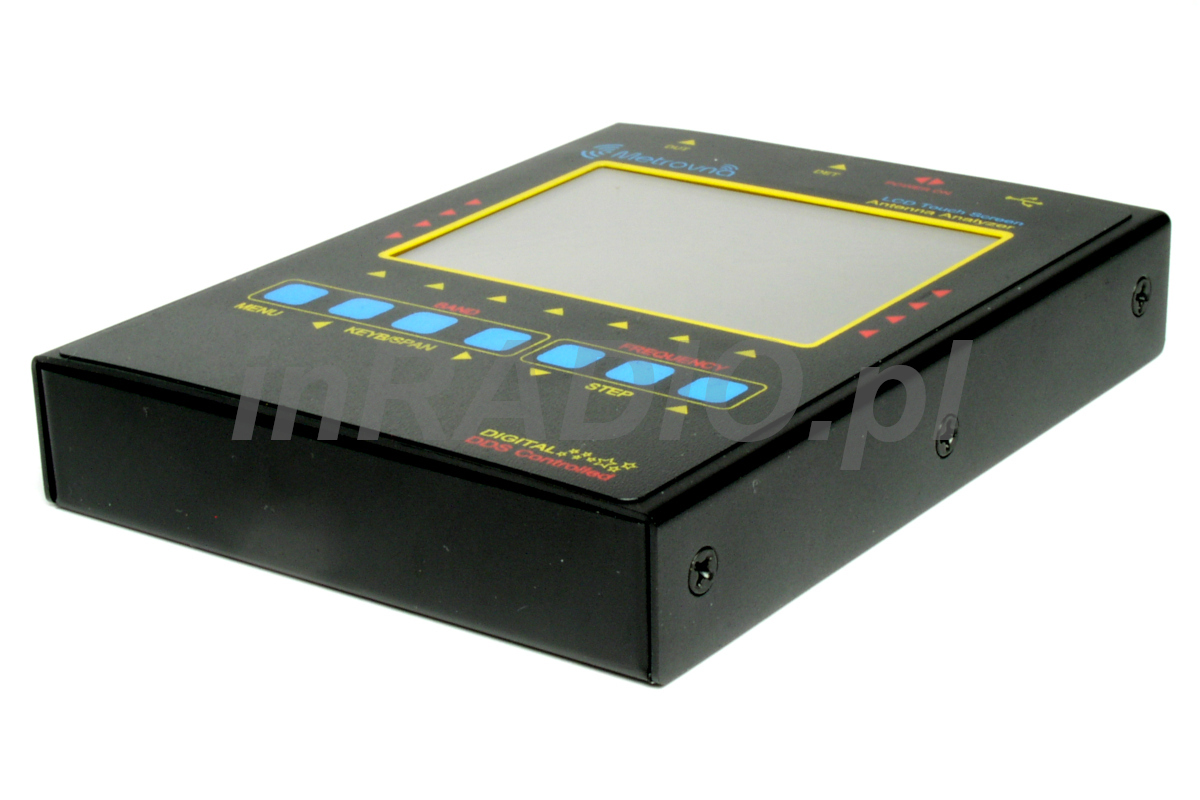

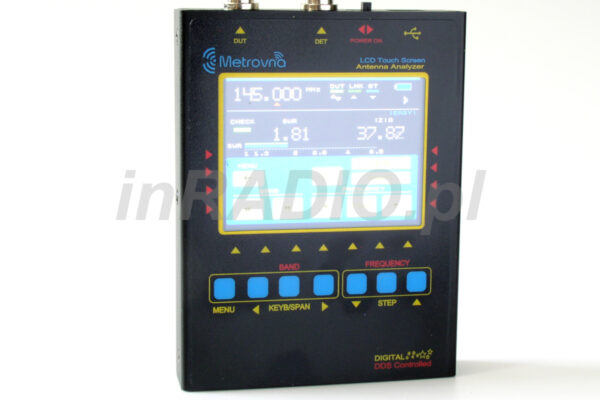

Analizator antenowy MetroVNA Deluxe pracuje do 180MHz. Zakres działania tego analizatora zaczyna się od 100kHz a kończy przy 180MHz. Urządzenie to jest wielofunkcyjne, lekkie i płaskie – tylko 2cm, umieszczone w metalowej obudowie o grubości ścianek około 1mm. Sterowanie realizowane jest za pomocą LCD dotykowego, dodatkowo wspomagany siedmioma przyciskami pod wyświetlaczem. MetroVNA-Deluxe 180MHz wyposażony w dwa złącza wejścia i wyjścia, złącze miniUSB (wymaga sterownika do systemu) które jest także zasilaniem i łądowarką wewnętrznego akumulatora Li-ion. Obudowa urządzenia jest metalowa, wyposażona w złącza BNC oraz wyłącznik. Na dużym wyświetlaczu LCD tego urządzenia wielofunkcyjnego, jest wiele podawanych informacji – wszystkie wybierane z menu głównego. Informacje te są podzielone na kategorie – np: Swmeter, dBmeter, Graph, itd. oraz menu różnych nastaw i informacji (utility menu).

Urządzenie działa z komputerem także przez USB, jednocześnie go zasilając. Ładowanie wewnętrznego akumulatora 3,7V również odbywa się przez to samo złącze miniUSB. Do kominikacji z komputerem, analizator musi być włączony.

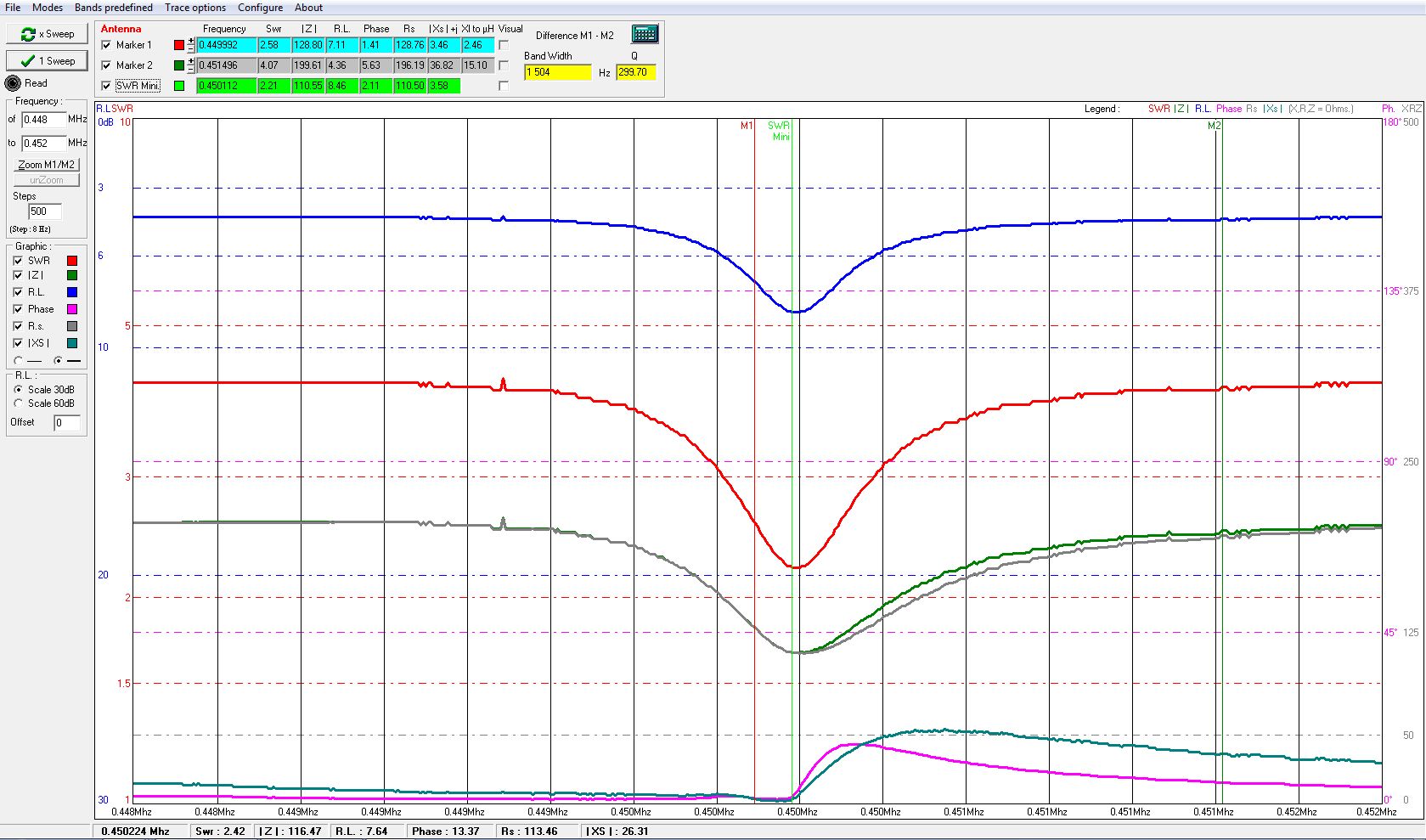

Oprogramowanie na komputery klasy PC jest darmowe, nie wymagające instalacji, choć są wersje  typu .exe, oraz Androida i działające w środowisku JAVA. Poniżej softtware jest dostępny bezpośrednio z naszej strony, po kliknięciu w opis. Programy to sterownik USB, oraz spakowany .zip, program nie wymagający instalacji na komputerze.

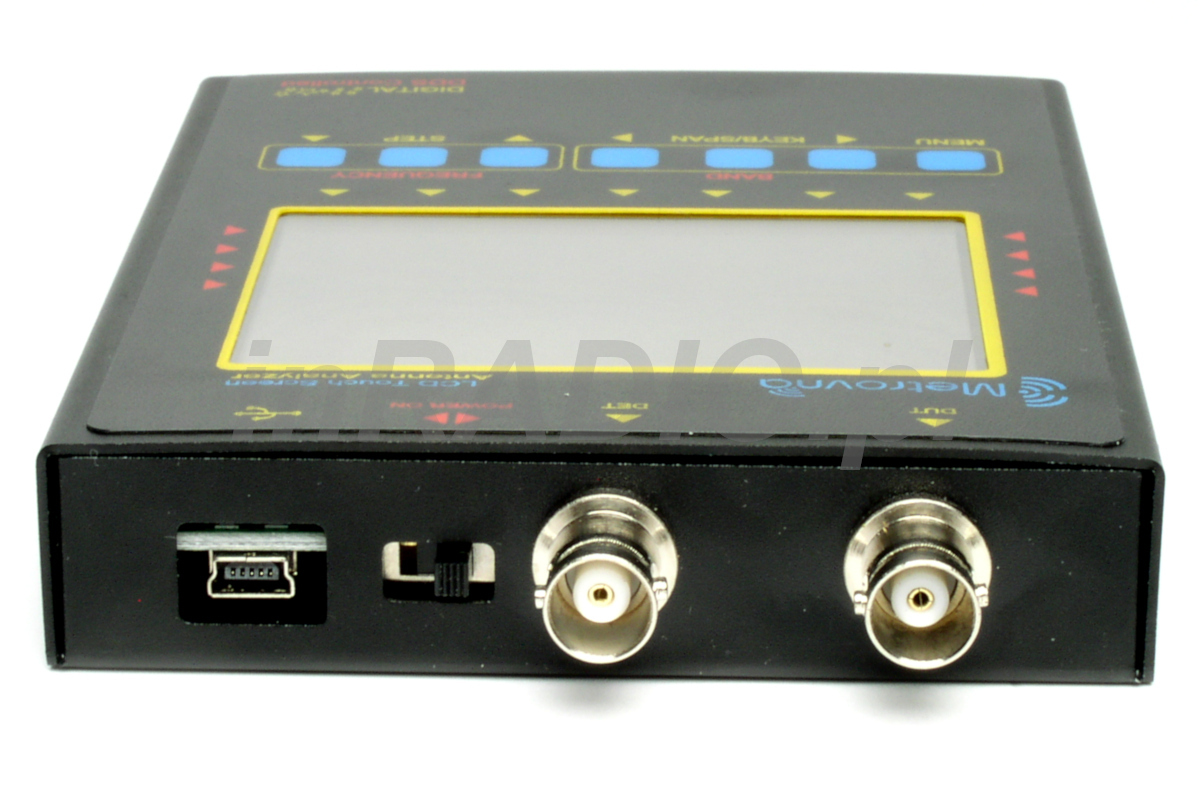

Zastosowanie dwóch gniazd BNC pzowoliło na pomiary jednym złączem anten, a drugim w sensie detektora sygnałów. Razem mogą być wykorzystane do pomiarów filtrów pasmowych. Pomiary są wykonywane cyklicznie na bieżąco, po przejściu do funkcji pomiarowej i po wyjściu do menu – wszelkie pomiary/generowanie sygnałów ustanie. Analizator antenowy MetroVNA Deluxe 180 nadaje się nie tylko do badania anten, ale też strojenia obwodów w zakresie pomiarowym 100kHz-180MHz.

Główne menu analizatora antenowego MetroVNA-Deluxe 180MHz:

• Easy – szybka możliwość ustawień częstotliwości i zakresu

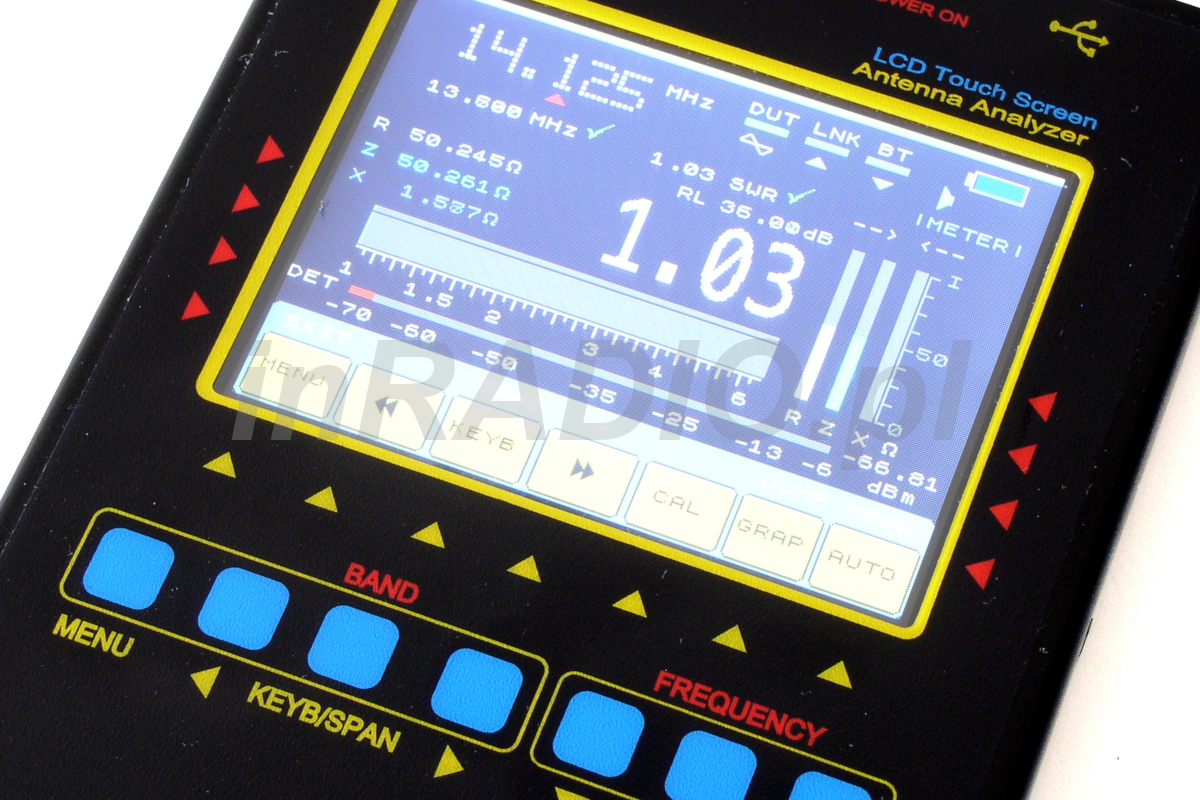

• Meter – duże cyfry WFS, dodatkowo zobrazowanie graficzne: R / Z / X
• AutoSWR – graficzne i cyfrowe pokazanie SWR

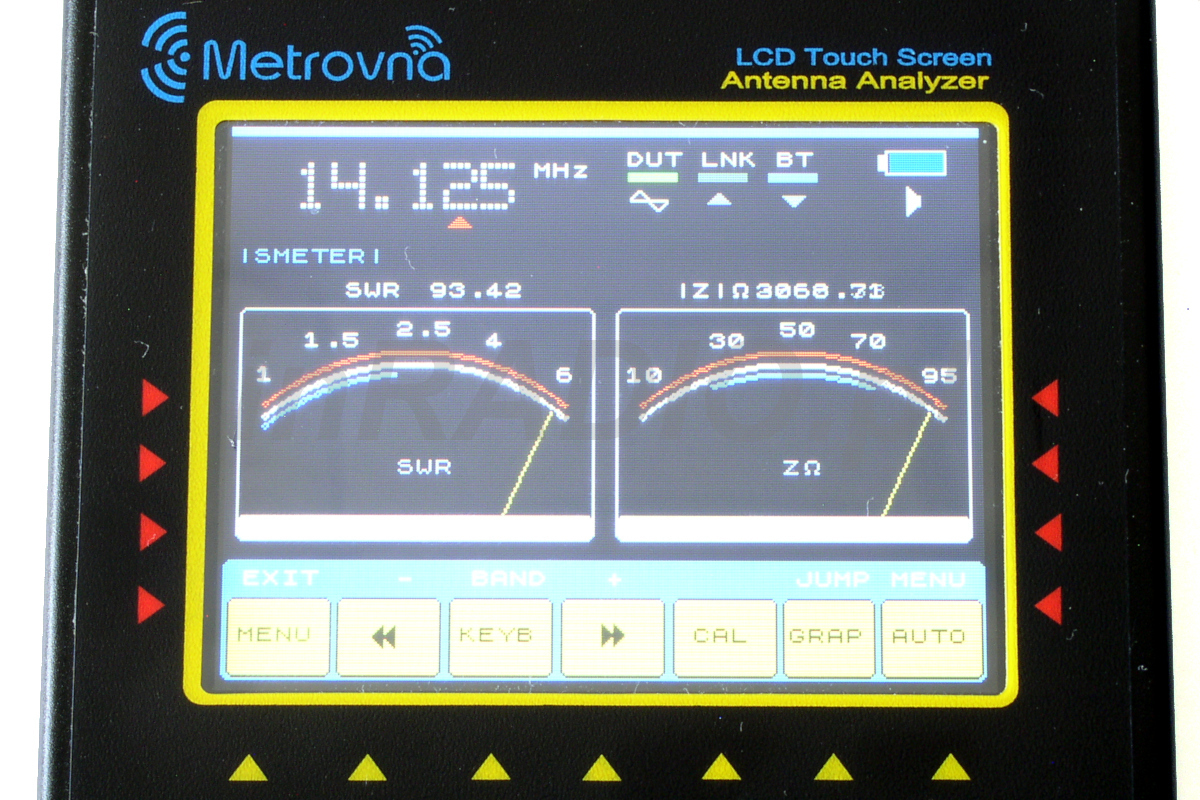

• Smeter – graficzne wyświetlanie 2 wskaźników analogowych: SWR / Z

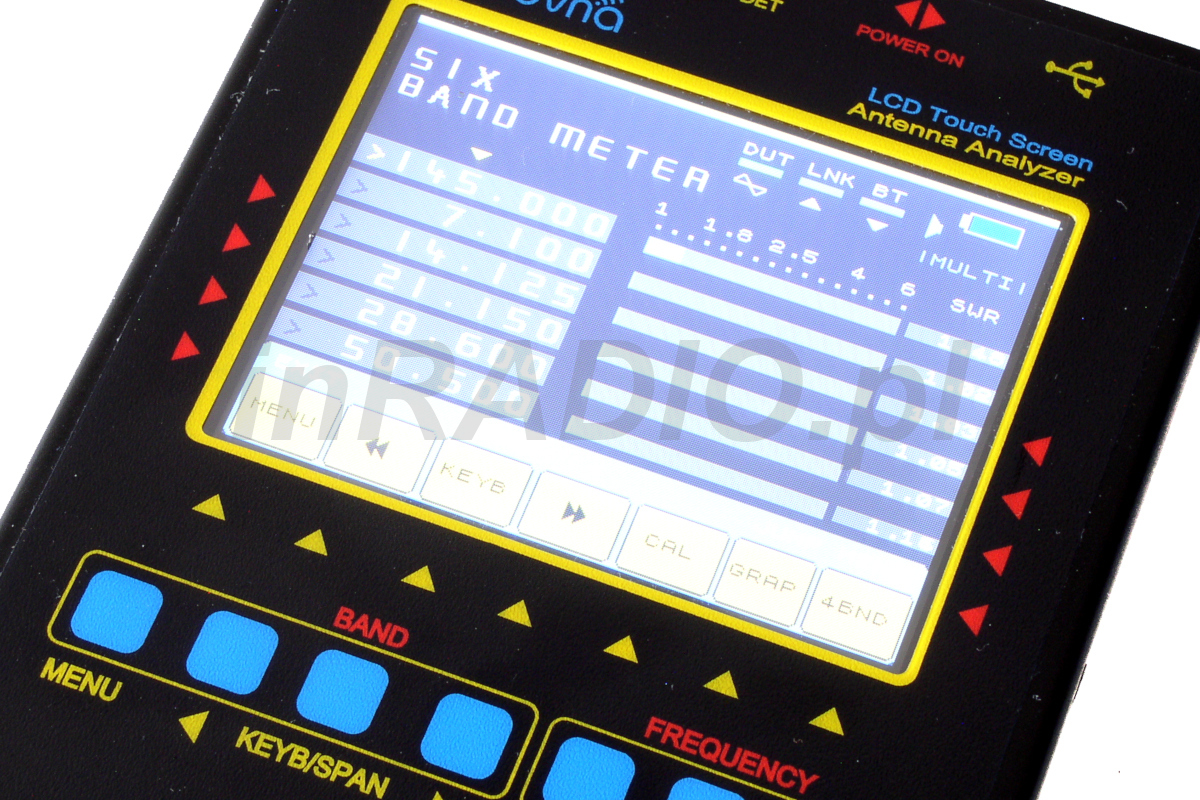

• Multi – 6 pomiarów naraz 6 różnych ustawwnych częstotliwości
• SWRmeter – graficzne zobrazowanie wskaźnika wychyłowego WFS
• Graph – wykres graficzny SWR
• TLgraph – Odwrócony graficzny wykres
• RFgen – generator od 100kHz
• dBmeter – wskaźnik siły sygnału odbieranego w dBm – osobne złącze – przyda się, do choćby lokalizowania sygnałów (jest b. czuły)

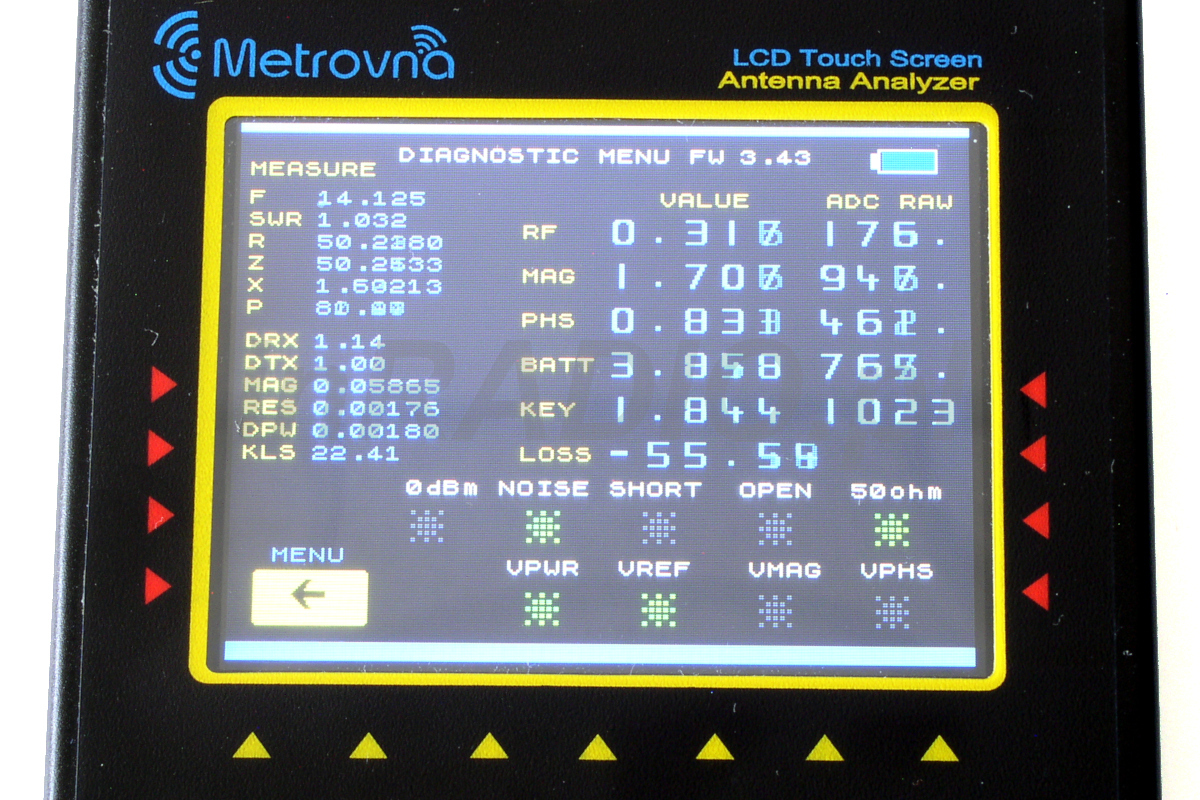

• Diagn – ekran diagnostyczny – napięcie zasilania, parametry sygnałów i inne
• dBm – ekran pomocy co do przeliczeń dBm na W i napięcia Vrms
• Calrefl – kalibracja na zadanej częstotliwości dla fali odbitej
• Calfreq – Ustawianie czestotliwości generatora sygnału (wymagany częstościomierz) i jest to procedura wymagająca ostrożności – wpływa na wszystkie wyniki pomiarów
• Info – ekran z informacjami dotyczącymi stanu naładownaia baterii i wersji sprzętowej i oprogramowania wewnętrznego

W każdej opcji jest możliwość ustawienia czestotliwości i zakresu, lub przejścia do innych pomiarów, bez konieczności cofania się do menu głównego analizatora.

Dane techniczne MetroVNA Deluxe 180MHz:

• Zakres częstotliwości od 100kHz do 180MHz
• Napięcie zasilające 3,7V
• Pomiar R/Z/X, WFS, fazy, Rs, Xs, RL – niektóre włączane po naciśnięciu obok wykresu
• Sygnał wyjściowy z DUT: -4dBm przy 50Ω
• Maksymalny sygnał wejściowy na złączu DET: +5dBm
• 2 złącza typu BNC
• Precyzja do +/-2dB
• Pomiar anten na złączu DUT
• Bluetooth (zgłasza się jako MetroVNA PRO)
• Dotykowy kolorowy wyświetlacz
• 7 przycisków dodatkowych
• Włącznik
• Wbudowany brzęczyk
• Złącze miniUSB do zasilania i ładowania wewnętrznego akumulatora
• Wymiary 125mmx95mmx20mm
• Waga: 200g

Oprogramowanie do analizatorów Metro:

Metrovna 180 Deluxe – Sterownik USB

Metrovna Deluxe 180 – Program IG-minivna
