MFJ-225 Analizator Antenowy

MFJ-225 Graficzny analizator antenowy do 180MHz

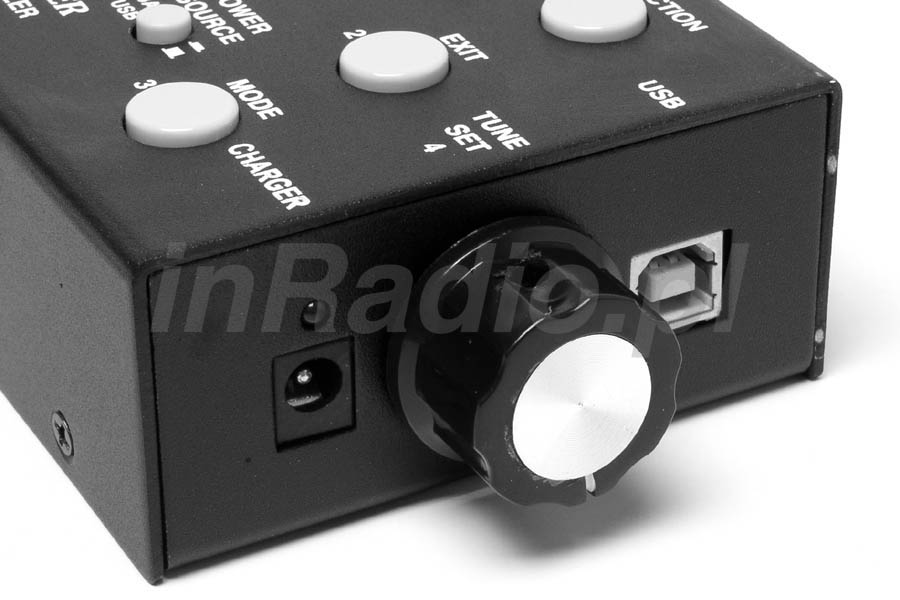

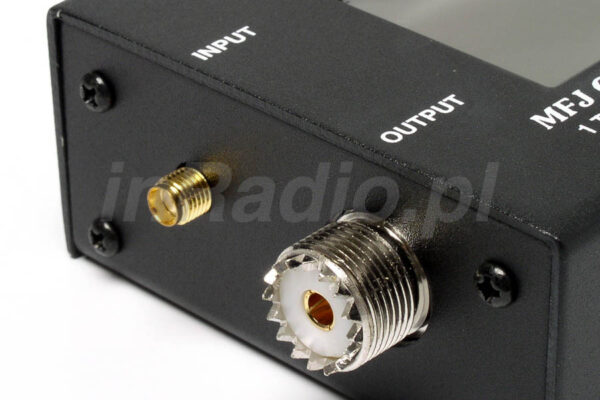

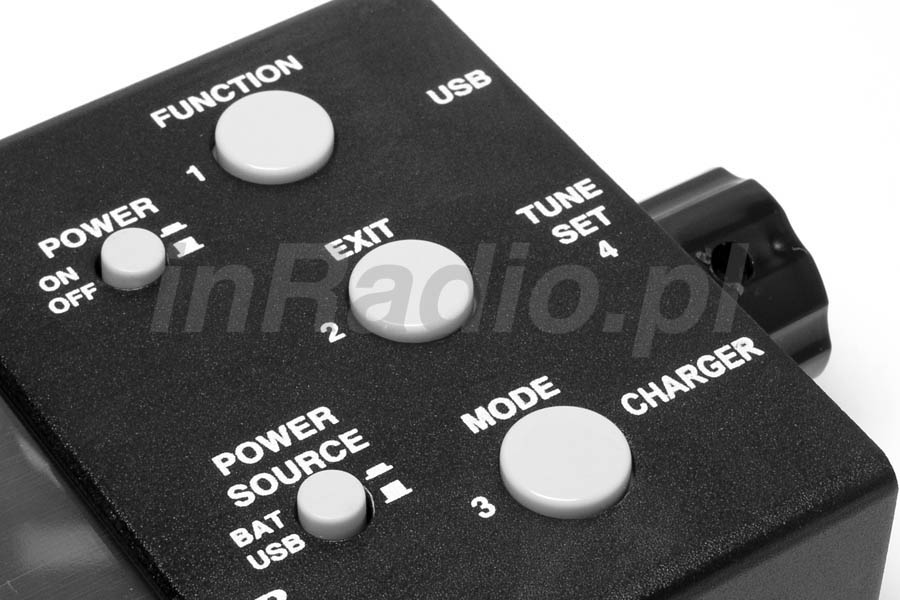

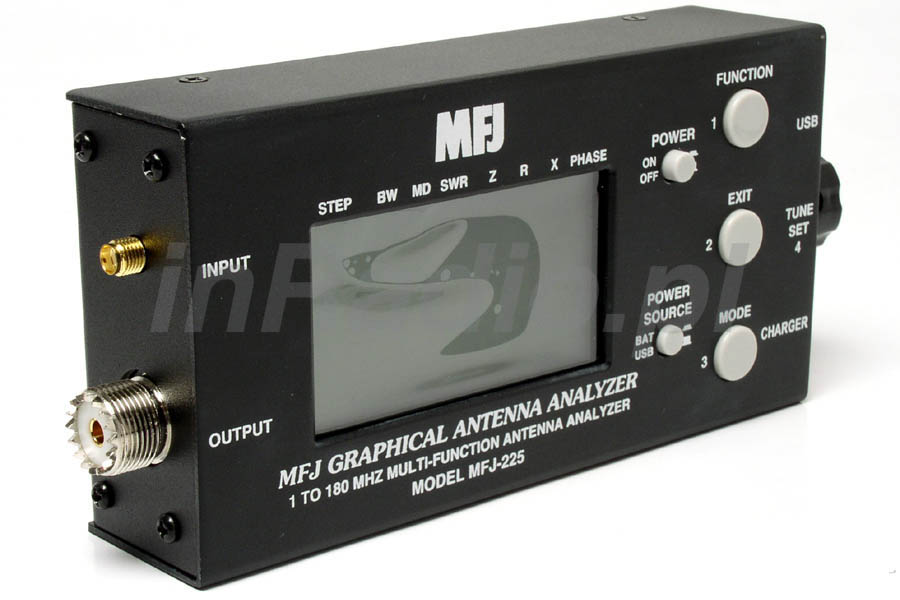

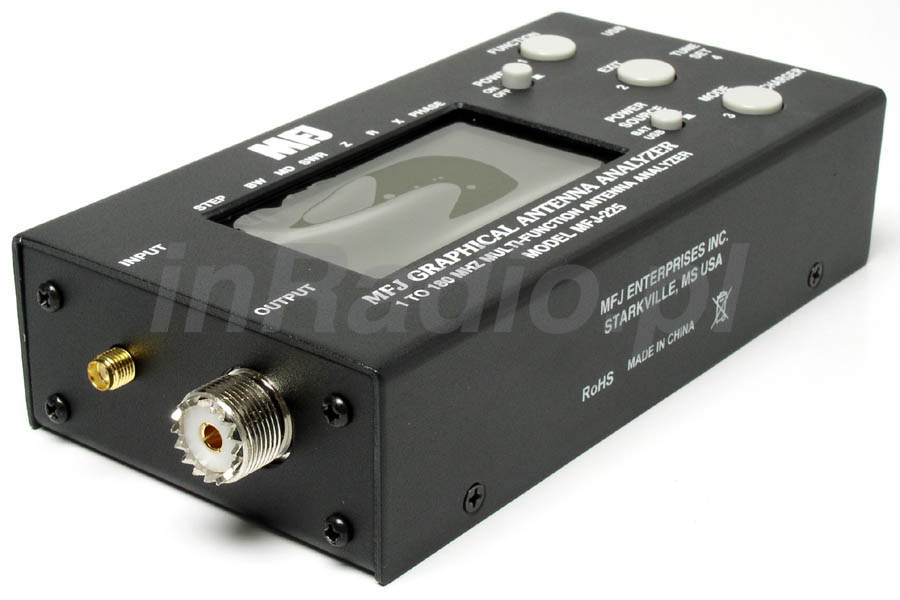

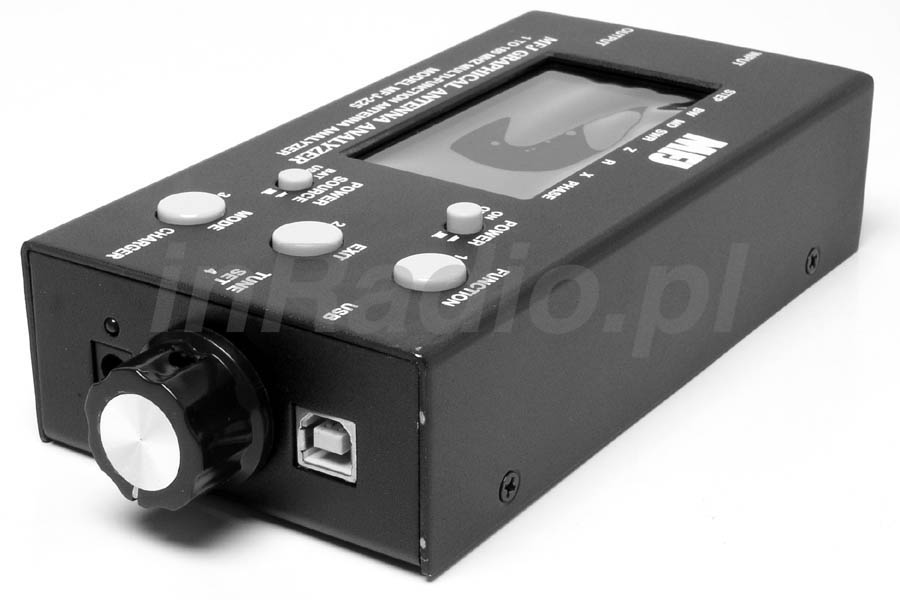

MFJ-225 To niewielki analizator antenowy z dwoma złączami, z wbudowanym generatorem DDS, oraz możliwością połączenia z komputerem. Wyposażony w wyświetlacz graficzny 3 cale mono, pozwala na zobrazowanie wykresu SWR. Zasilany z 4 baterii AAA. Producent dodał funkcję samokalibracji wewnętrznej, dzięki czemu, nie trzeba ręcznie kalibrować urządzenia. Pomiary mogą być przedstawiane w postaci graficznej, jak wykresy SWR, lub jako paski „bar graph” lub za pomocą cyfr. Sterowanie pokrętłem (enkoderem) i przyciskami.

Analizator antenowy może wyświetlać pomiar SWR w czasie rzeczywistym, każda zmiana natychmiast zostanie uwidoczniona na wykresie. Prędkość przebiegu zależy od częstotliwości przemiatania (od-do).

Specyfikacja analizatora MFJ225 :

• WFS (1: 1 do 9.9: 1)
• Opór elektryczny pozorny (R + jX)
• Impedancję (Z)
• Return Loss (RL, 0-30dB)
• Faza (0-180 °)
• Pojemność (0-9999pF)
• Indukcyjność (.1uH-80uH)
• Długość kabla (0.5-45m)
• Straty w kablu (0-30dB)
• Wyświetlacz graficzny 3 cale mono
• Pokrycie częstotliwości 1,5MHz – 179,9MHz
• Siła sygnału wyjściowego -5dBm
• Może działać jako miniVNA
• Praca z komputerem
• Rozdzielczość 1kHz
• Enkoder optyczny
