MFJ-705 Dolnoprzepustowy filtr do wzmacniaczy

MFJ-705 Filtr dolnoprzepustowy (low pass filter) dużej mocy

Filtr dolnoprzepustowy MFJ-705 na zakres pasma KF. Filtr MFJ705 przepuszcza sygnały od 0 do 30MHz, powyżej zaczyna silnie tłumić, przeznaczony do nadajników dużej mocy – aż do 4000W. Jeśli posiadasz wzmacniacz dużej mocy lub potrzebujesz filtra pasmowo-przepustowego, MFJ705 będzie odpowiednim wyborem. Filtr można wpiąć w obwód anten zdalnych typu pętlowe, lub w kabel antenowy współpracujący z przełącznikami antenowymi – zdalnymi, gdzie wymaga się przepuszczania napięcia stałego lub AC.

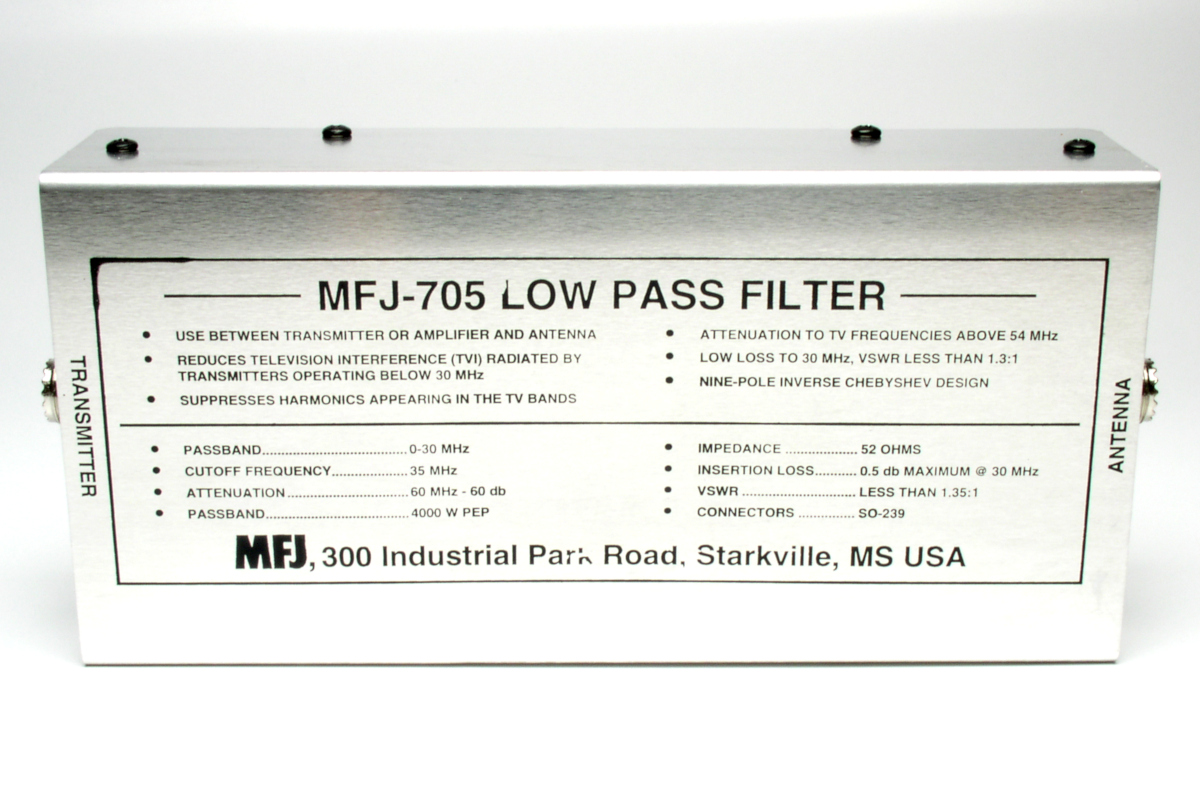

Specyfikacja filtra LPF MFJ705:

• Zakres przenoszenia sygnałów w częstotliwości: od 0 do 30MHz
• Moc przenoszona przez filtr: do 4000W
• Tłumienie przy 60MHz: 60dB
• Impedancja: 52Ω
• Tłumienie w paśmie przenoszenia: maksymalnie 0,5dB (do 30MHz)
• VSWR: poniżej 1.35:1

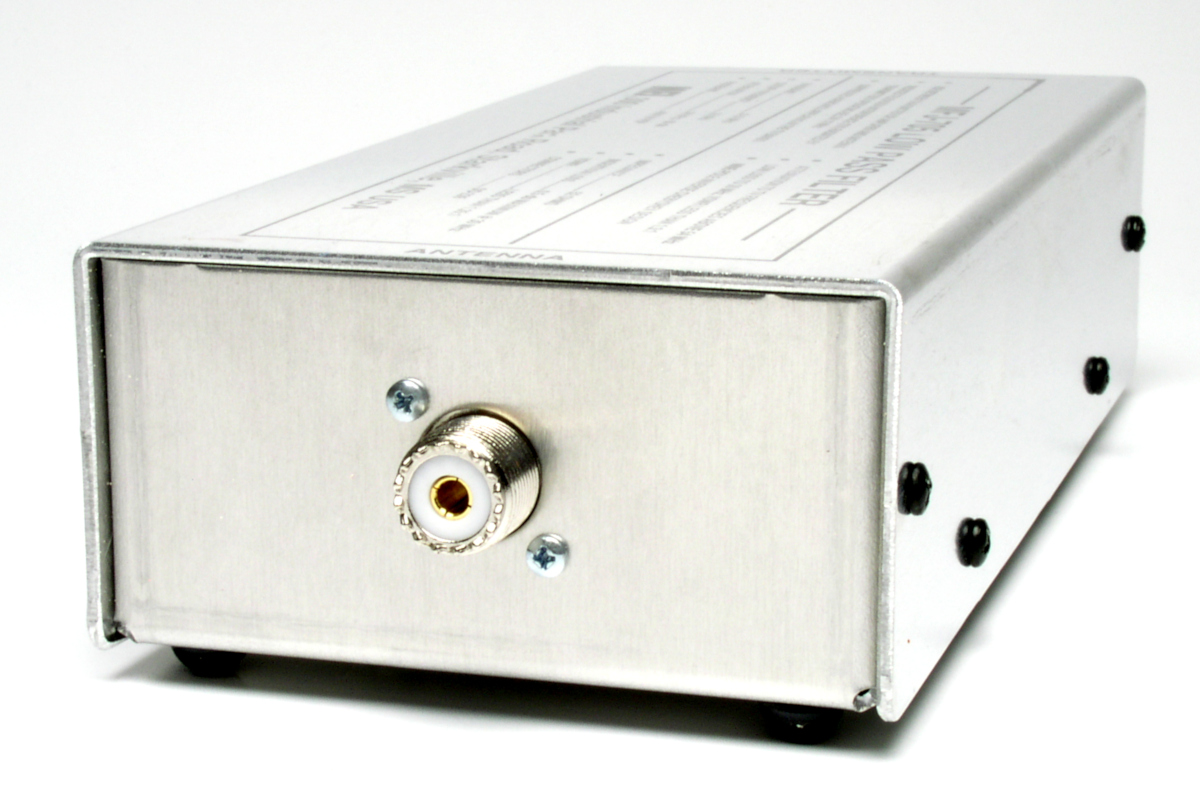

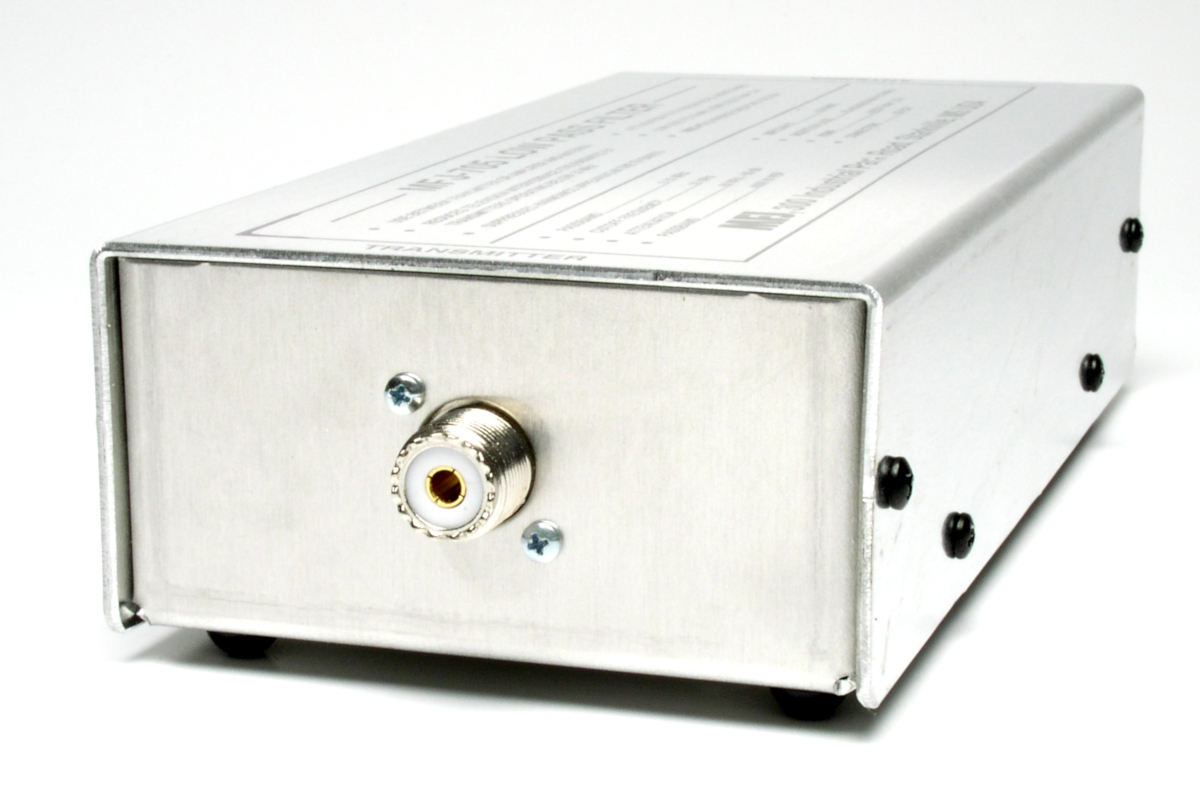

• Złącza UHF (SO-239)
• Metalowa obudowa
• Przejście pomiędzy wejściem a wyjściem (i brak zwarcia do masy) – w sam raz do obwodów antenowych ze sterownikiem
