70cm, panelowa, rozmiar 30x40cm, zysk 8dBi, 150W
| typ | |
|---|---|
| Producent |
Brak w magazynie
460,00 zł netto: 373,98 zł
Brak w magazynie
Tonna 20901 Świetna panelowa antena do masztu, domu, okno, balkon, itp., przenosząca moc nadawczą do 150W w paśmie 430-440MHz.
Dane elektryczne TONNA F9FT 20901 przy promieniowaniu w częstotliwości 435MHz:
| Długość elektryczna: | 0.06λ | |
| Zysk izotropowy: | 8.0dBi | |

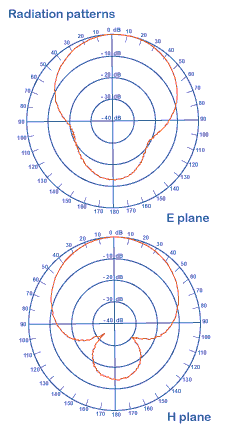

| Kąt promieniowania @ -3dB: | ||
| w płaszczyźnie E (wektora pola elektr.): | 2 x 38.8° | |
| w płaszczyźnie H (wektora pola magnet.): | 2 x 41.0° | |
| Pierwszy listek boczny: | ||
| w płaszczyźnie E: | – | |
| w płaszczyźnie H: | – | |
| Tłumienie wsteczne: | -15dB | |
| Średni poziom promieniowania niepożądanego: | ||
| w płaszczyźnie E: | -20dB | |
| w płaszczyźnie H: | -20dB | |
Szerokość pasma TONNA F9FT 20901:
| Szerokość pasma przy zysku @-1dB: | 425MHz do 445Hz | |
| Impedancja znamionowa: | 50Ω | |
| Szerokość pasmo przy dopasowaniu SWR<1.3/1: | 430MHz do 440MHz | |
| Maksymalna moc doprowadzona (ciągła): | 150W | |
Zespół 2 lub 4 anten:
| Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych: | ||
| płaszczyzna E – odległość elektryczna: | 0.57λ | |
| płaszczyzna E – odległość fizyczna: | 0.38m | |
| płaszczyzna H – odległość elektryczna: | 0.53λ | |
| płaszczyzna H – odległość fizyczna: | 0.37m | |
Dane mechaniczne TONNA F9FT 20901:
| Gniazdo: | N | |
| Wymiary: | 300mm /390mm /50mm | |
| Masa: | 0.5kg | |
| Całkowita powierzchnia oporu na wiatr: | 0.11m2 | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s): | ||
| w polaryzacji poziomej: | 4.1daN | |
| w polaryzacji pionowej: | 13.3daN | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s): | ||
| w polaryzacji poziomej: | 3.3daN | |
| w polaryzacji pionowej: | 5.3daN | |
Dodatkowe materiały:
TONNA F9FT 20901 – folder
