Przewód antenowy niskostratny. Średnica zewn. 10.3mm, masa 120 g/m
typ | |
---|---|
Producent |
Na stanie
24,30 zł netto: 19,76 zł
Na stanie

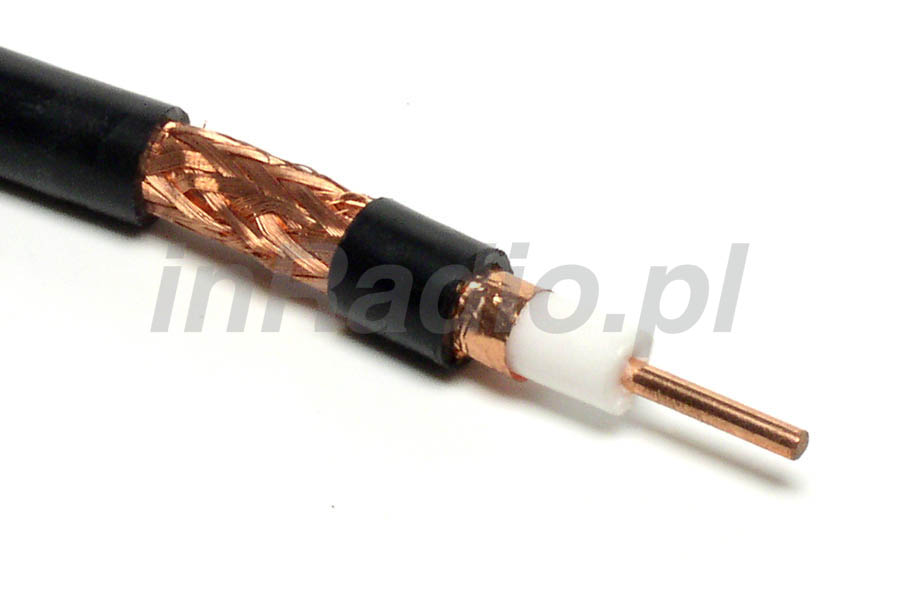

H-1000 Najlepszy przewód antenowy 50 Ohm, niskostranty w szerokim zakresie czestotliwości, produkcji firmy holenderskiej BELDEN. Najlepszy przewód antenowy 50 omowy dla instalcji antenowych, zarówno w KF jak i w UHF i mikrofalach (2,4GHz). Fider H1000 jest podwójnie ekranowany, tłumi zakłócenia zewnętrzne, a dodatkowo dobrany izolator zwiększa dystans przenoszenia sygnałów – opis poniżej w tabeli tłumienia. Koncentryczny kabel antenowy BELDEN H-1000 PE jest najlepszym rozwiązaniem dla radioamatorów zajmujacych się VHF/UHF oraz całej branży zawodowej, gdzie wymagana jest wysoka jakość połączeń oraz redukcja przenikania lokalnych zakłóceń.
Materiał przewodnika: | lita miedź |
Średnica przewodnika: | 2.62mm |
Materiał dielektryka: | polietylen (gas injected) |
Średnica dielektryka: | 7.15mm |
Materiał ekranu: | miedziana folia (100%pokrycia) + miedziana plecionka (50%pokrycia) |
Średnica ekranu: | 7.9mm |
Materiał powłoki zewnętrznej: | polietylen |
Średnica powłoki zewnętrznej: | 10.3mm |
Minimalny promień gięcia: | 75mm |
Zakres temperatur pracy: | -40°C – 80°C |
Zakres temperatur pracy przy instalacji stałej: | -5°C – 80°C |
Masa: | 120g/m |
Parametry elektryczne:
Rezystancja przewodnika przy prądzie stałym: | ≤3.2Ω/km |
Rezystancja ekranu przy prądzie stałym: | ≤7.9Ω/km |
Rezystancja pętli przy prądzie stałym: | ≤11Ω/km |
Współczynnik propagacji: | 83% |
Impedancja znamionowa: | 50Ω |
Straty (5-4000MHz): | ≥22dB (5-470MHz) ≥16dB (470-862MHz) |
Pojemność: | 80pF/m |
Tłumienie:
10MHz: | 1.2dB/100m |
50MHz: | 2.7dB/100m |
100MHz: | 3.9dB/100m |
230MHz: | 6.1dB/100m |
300MHz: | 7.0dB/100m |
400MHz: | 8.3dB/100m |
470MHz: | 9.1dB/100m |
860MHz: | 12.8dB/100m |
1000MHz: | 13.4dB/100m |
1350MHz: | 16.6dB/100m |
1750MHz: | 19.4dB/100m |
2000MHz: | 19.7dB/100m |
2500MHz: | 22.6dB/100m |
2750MHz: | 23.8dB/100m |
3000MHz: | 25.2dB/100m |
4000MHz: | 29.7dB/100m |
