SKU: h155pe

BELDEN H-155 PE – Przewód antenowy 50 Ohm sztywny

Przewód antenowy niskostratny. Średnica zewn. 5.4mm, masa 39 g/m.

Informacje dodatkowe

typ

Producent

Na stanie

11,50  netto: 9,35

Na stanie

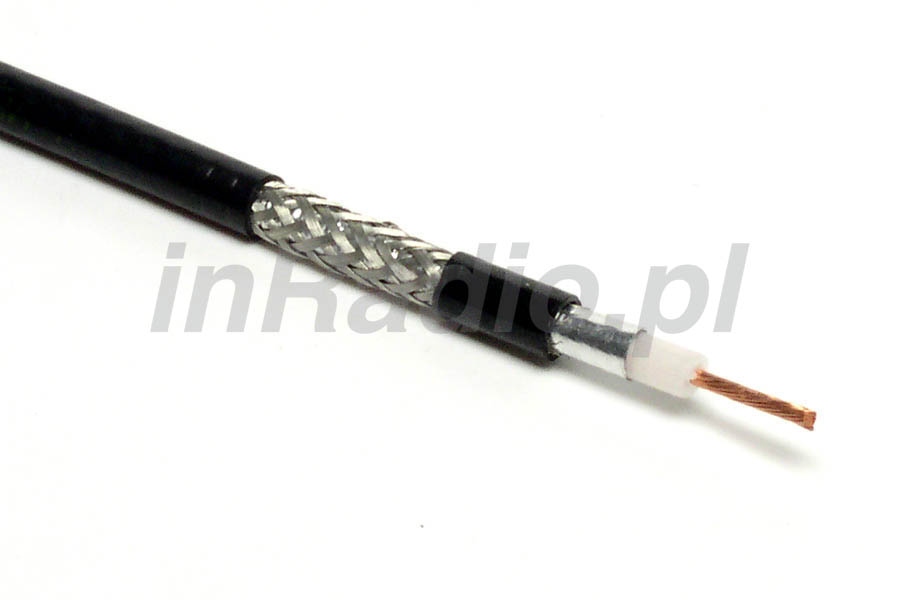

H-155 PE Koncentryczny przewód antenowy 50 Ohm firmy BELDEN

Kabel koncentryczny 50 Ohm BELDEN H-155 do instalacji antenowych w bardzo szerokim zakresie częstotliwości. Przewód antenowy H155 jest bardzo sztywny z uwagi na porządną zewnętrzną powłokę (otulinę) oraz linka (16 żył) w żyle środkowej. Fider H-155PE posiada podwójny oplot w postaci sreberka oraz plecionki na nim. Jak na przewód ok 6mm średnicy to posida doskonałe właściwości przenoszenia sygnałów, nadaje się do KF/VHF/UHF i nawet 2,4GHz do podłączenia np: aparatury ATV – odbiornika z anteną dla modelarzy.

Budowa przewodu antenowego 50 omowego H155 PE:

Materiał przewodnika:linka miedziana
Średnica przewodnika:19 x 0.28 mm
Materiał dielektryka:polietylen (gas injected)
Średnica dielektryka:3.9mm
Materiał ekranu:aluminiowa folia + miedziana cynowana plecionka
Średnica ekranu:4.5mm
Materiał powłoki zewnętrznej:polietylen
Średnica powłoki zewnętrznej:5.4mm
Minimalny promień gięcia:35mm
Zakres temperatur pracy:-40°C – 80°C
Zakres temperatur pracy przy instalacji stałej:-5°C – 80°C
Masa:38g/m

Parametry elektryczne kabla antenowego:

Rezystancja przewodnika przy prądzie stałym:15Ω/km
Rezystancja ekranu przy prądzie stałym:17Ω/km
Rezystancja pętli przy prądzie stałym:32Ω/km
Współczynnik propagacji:81%
Impedancja znamionowa:50Ω
Straty:22dB (5-470MHz)
16dB (470-862MHz)
Pojemność:82pF/m

Tłumienie:

10MHz:3.0dB/100m
50MHz:6.5dB/100m
100MHz:9.3dB/100m
230MHz:14.2dB/100m
300MHz:16.3dB/100m
400MHz:19.0dB/100m
470MHz:20.7dB/100m
860MHz:28.5dB/100m
1000MHz:30.9dB/100m
1350MHz:36.4dB/100m
1750MHz:41.9dB/100m
2050MHz:45.8dB/100m

 Dodatkowe materiały:

  • Specyfikacja techniczna producenta (ang.)

UWAGA!

  • Zamawiając ten przewód w polu ilość wpisz zamawianą ilość w metrach. Ten przewód sprzedajemy tylko w wielokrotnościach 10m.
