MFJ-945E Tuner Antenowy KF

1.8-60MHz, 300W

Informacje dodatkowe

Producent

Brak w magazynie

945,00  netto: 768,29

Brak w magazynie

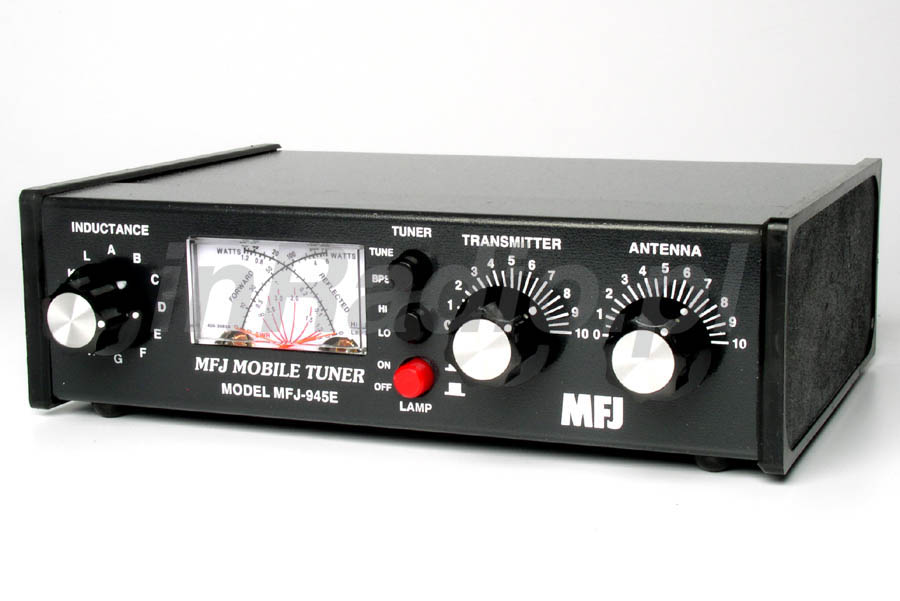

MFJ-945E Skrzynka antenowa 300W z reflektometrem i podświetleniem skali

Samochodowa skrzynka antenowa MFJ-945, pokrywa pasma KF i 6 metrów, przenosi moc do 300 watów, posiada przełącznik do wyłączenia tunera z linii sygnału. Ten kompaktowy tuner MFJ zapewnia dostrojenie anten zasilanych kablem koncentrycznym tak, aby z łatwością nastąpiło pokrycie dla pasm 6 metrów i KF (1.8-60MHz), przy mocy do 300W PEP.

Nie opuszczaj domu bez skrzynki antenowej MFJ-945E i ciesz się wygodniejszą podróżą, ponieważ dzięki temu urządzeniu, które poszerza pasmo anteny, nie ma konieczności zatrzymywania się, wychodzenia z samochodu i mechanicznego poprawiania dopasowania anteny. Dzięki MFJ-945 E denerwujące nas wąskie pasmo anteny mobilowej może zostać znacznie poszerzone.

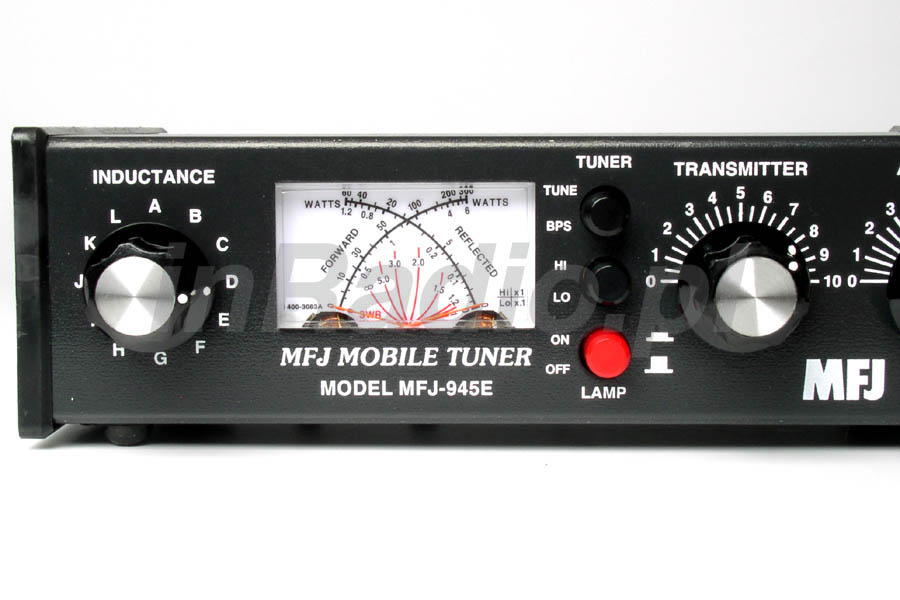

Tuner antenowy MFJ945E można oczywiście wykorzystać również w domowej stacji bazowej do dostrajania wszystkich typów anten zasilanych kablem koncentrycznym. Wyraźny wskaźnik krzyżowy umożliwia odczyt SWR, jak i pomiar mocy wychodzącej i mocy odbitej, pokazywanych w zakresach 300/60 i 30/6W.

Wygodny włącznik podświetlenia wskaźnika umożliwia dopasowanie się do światła w Twoim samochodzie. Lampka podświetlenia zasilana jest z napięcia 12V DC, z opcją zastosowania opcjonalnego zasilacza MFJ-1312D. Duże, ergonomicznie rozmieszczone elementy regulacyjne czynią proces dostrojenia anteny szybkim i łatwym. Specjalny przełącznik pozwala na ominięcie tunera antenowego i bezpośrednie połączenie anteny z nadajnikiem – przy stale działającym wskaźniku SWR i watomierzu.

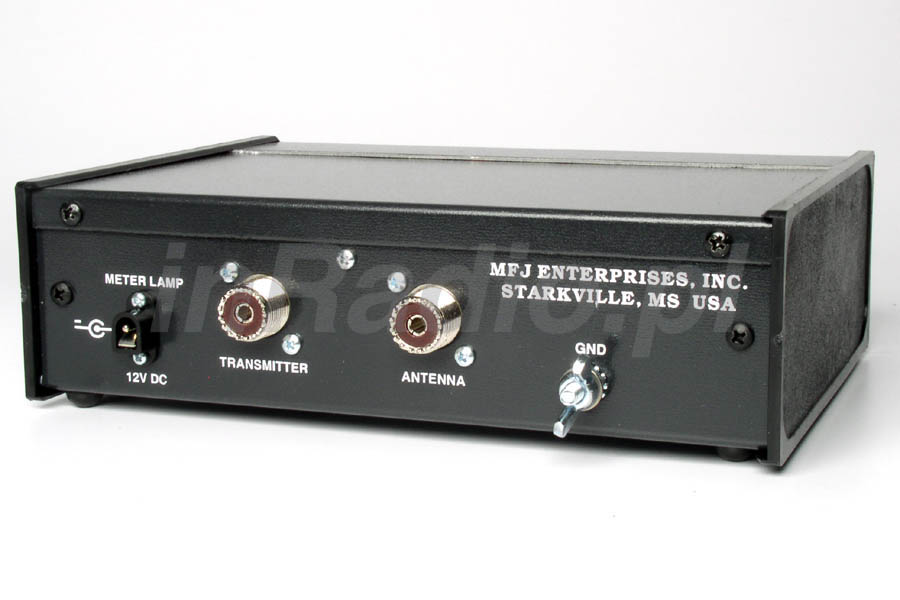

Z tyłu skrzynki antenowej  MFJ-945E znajdują się dwa gniazda koncentryczne SO-239 umożliwiające podłączenie nadajnika i kabla zasilającego antenę, jak również złącze do podłączenia uziemienia. W przypadku bazowego podłączania anteny typu long wire można ją podłączyć bezpośrednio wtykiem bananowym do gniazda antenowego tunera. W MFJ-945 E zastosowano specjalną cewkę powietrzną, która daje mniejsze straty i więcej watów mocy wyjściowej.

Obudowa o wymiarach 51x203x152mm (wys. x szer. x głęb.) zajmuje mało miejsca. Dostępny jest opcjonalny uchwyt MFJ-20 do instalacji w samochodzie.

Podstawowe cechy skrzynki antenowej MFJ945 E:

  • moc przenoszona do 300W
  • dwa zakresy pomiarowe mocy (Hi i Lo)
  • możliwość podświetlania miernika SWR
  • dziesięciostopniowa skala strojenia pojemności
  • dwanaście dostępnych indukcyjności
  • przełącznik BYPASS/TUNE pozwalający na pominiecie strojenia obwodami skrzynki
  • złącza antenowe SO-239 (UHF)
  • zacisk uziemiający
  • estetyczna metalowa obudowa

Specyfikacja techniczna tunera MFJ945:

Zakres częstotliwości strojenia:1.8-60MHz
Max. moc wejściowa:300W (SSB, CW)
Złącza antenowe:SO-239 (UC-1)
Zakres pojemności od strony anteny i nadajnika:12-218pF
Dostępne poziomy indukcyjności:12
Gniazdo zasilania podświetlenia:gniazdo DC,  fi 2.1mm /5,5mm
Napięcie zasilania:12V DC
Pobór prądu:300mA
Zacisk uziemiający:śruba fi4mm z nakrętką motylkową
Wymiary:210mm /65mm /180mm
Masa:900g



Dodatkowe materiały tunera:

  • Tuner antenowy MFJ-945E – instrukcja obsługi
