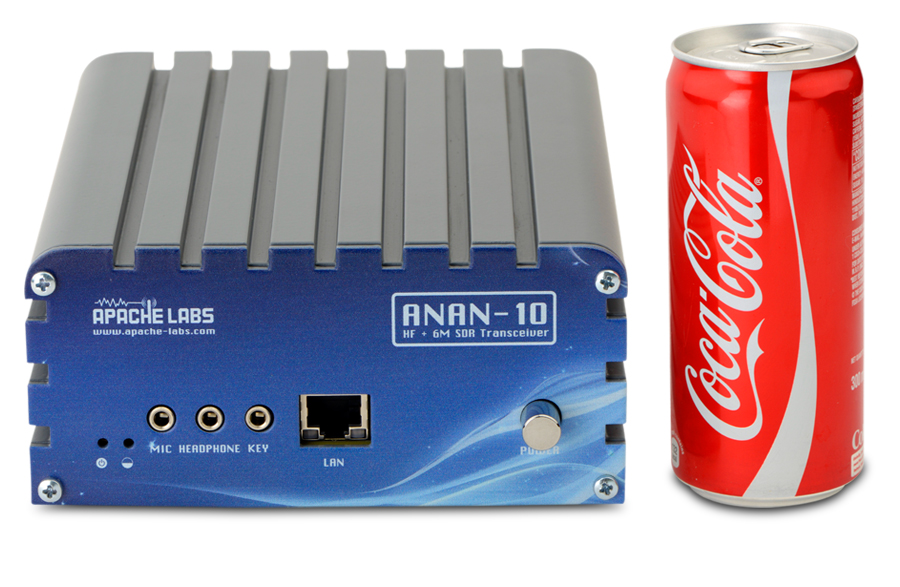

APACHE LABS ANAN-10 – Radiostacja SDR

Informacje dodatkowe

Producent	ANAN

PRODUKT SKU:

anan10

7xVFO naraz!, SDR KF +6m, 10W

4 900,00 zł netto: 3 983,74 zł

Poprzednia najniższa cena: 4 900,00 zł.

Brak w magazynie

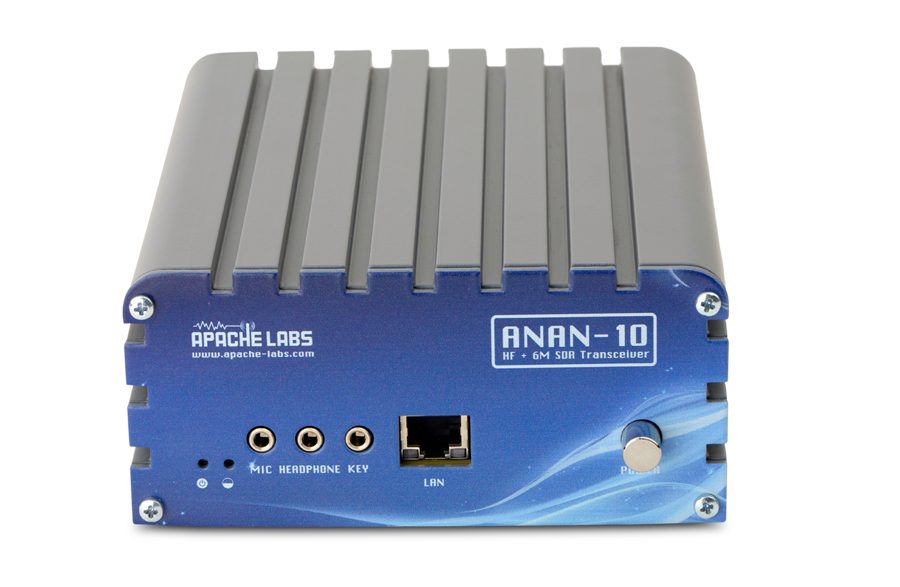

APACHE LABS ANAN-10 - Radiostacja SDR - obrazek 2

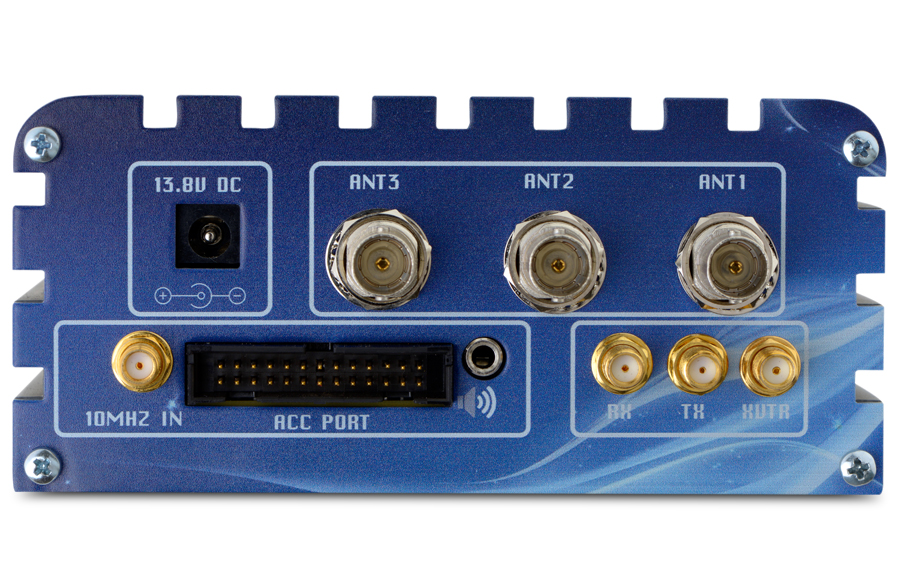

APACHE LABS ANAN-10 - Radiostacja SDR - obrazek 3

PRODUKCJA ZAKOŃCZONA – produkt jest już niedostępny

10-o watowa radiostacja sterowana komputerem

Zakres odbiornika pokrywa od 10kHz do 55MHz bez „dziur” w częstotliwości
Praca analizatora widma (od 0 do 55MHz) w czasie rzeczywistym
7 niezależnych od siebie torów odbiorczych (wspólne wejście antenowe)dzięki oprogramowaniu komputerowemu
Szerokość analizatora widma: 48/96/192/384/1152kHz
Dynamiczna blokada zakresu wzmocnienia poniżej ADC (metoda ARRL)
Tlumienie częstotliwości lustrzanych >110dB
Praca w pełnym dupleksie, split od 160m do 6m
Wbudowany wysokiej jakości przedwzmacniacz z szumami własnymi na poziomie -135dB dla 500Hz
Programowy tłumik 31dB z krokiem 1dB
Wysokiej jakości odbiornik – takie same parametry jak odbiornik HPSDR Mercury
Oprogramowanie FPGA może być uaktualniane za pomocą LAN
7 konfigurowalnych przez użytkownika wyjść typu otwarty kolektor, niezależne od pasma lub toru nadawczo-odbiorczego
Odseparowane złącza (typu otwarty kolektor) dla podłączenia np. wzmacniacza
Wybór za pomocą zworki przełączania PTT
3 cyfrowe złącza do obsługi np.: pomiaru temperatury, obsługi wzmacniacza itp.
Możliwość pracy z zasilania 13,8V lub 12V oraz 5V
Przełączany zworką wewnętrzny zasilacz wysokiej sprawności i niskim tle szumowym wykonanym przez Kjella Karsona LA2NI
Szyna I2C do obsługi zewętrznych
Praca QSK
Regulowany poziom mocy wyjściowej dla podłączanych transwerterów
Wyjście adio dla słuchawek i gniazda Line w standardzie stereo
Wbudowany wzmacniacz 1W audio do zewnętrznego głośnika
Mozliwośc podłaczenia PTT i klucza telegraficznego
Niskie szumy fazowe zegara głównego 122,88MHz -138dBc/Hz przy 1kHz, sterowany wzorcem wewnętrznym 10MHz TCXO lub przez zewnętrzny.
Niskie szumy fazowe -140dBc/Hz przy 1kHz dla 14MHz
Interfejs do podłączenie przewodem wielożyłowym wzmacniacza Apollo 15Watowego
Obsługa protokołu TCP/IP
Wykrywanie prędkości sieci LAN
Ośmio warstwowa płytka drukowana
Wzmacniacz mocy 10W wykonany na mosfecie
Wbudowane filtry harmonicznych oraz dla odbiornika
Programowa obsługa 3 gniazd antenowych
Mostek WFS, mocy wyjściowej i odbitej obsługiwany porzez oprogramowanie komputerowe
Złocone styki przekaźników nadawaie/odbiór oraz filtrów
Zabezpieczenie bezpiecznikiem przed odwrotnym podłączeniem zasilania
Wszystkie przewody i instrukcje w komplecie

	ANAN-10	ANAN-100	ANAN-100D	ANAN-200D
FPGA	EPC3C40	EPC3C40	EP4CE115	EP4CGX150
Elementów logicznych	40k	40k	115k	150k
Procesor DSP	TAK(poprzez FPGA)	TAK(poprzez FPGA)	Obszerne	Obszerne
FLASH RAM	16MB	16MB	128MB	128MB
SRAM	–	–	32Mb	32Mb
Zegar główny	122.88MHz	122.88MHz	122.88MHz	122.88MHz
Szumy fazowe zegara	-149dBc	-149dBc	-149dBc	-149dBc
Wzorzec 10MHz TCXO	+-2,5ppm	+-0,1 ppm	+-0,1 ppm	+-0,1 ppm
Zewnętrzne wejście wzorca	TAK	TAK	TAK	TAK
ETHERNET	GIGABIT	GIGABIT	GIGABIT	GIGABIT
Emisje	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)
Krok przestrajania Antena	1Hz 3	1Hz 3	1Hz 3+1	1Hz 3+1
We/Wy	7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia	7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia	7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia	7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia
VNA	10kHz ~ 55MHz VNA	10kHz ~ 55MHz VNA	10kHz ~ 55MHz VNA	10kHz ~ 55MHz VNA
Obudowa	Wytłaczana porowata obudowa	Niestandardowa porowata obudowa typu RACK	Niestandardowa porowata obudowa typu RACK	Niestandardowa porowata obudowa typu RACK
Wymiary	135mm ×160mm ×68mm	448mm ×242mm ×88mm	448mm ×242mm ×88mm	448mm ×242mm ×88mm
Waga	~1.5Kg	~4.5Kg	~4.5Kg	~4.5Kg
Odbiornik
Architektura	Bezpośrednia przemiana w dół	Bezpośrednia przemiana w dół	Bezpośrednia przemiana w dół	Bezpośrednia przemiana w dół
Ilość ADC	1	1	2	2
Ilość odbiorników	4	4	7	7
Rozdzielczość ADC	16bit	16bit	16bit	16bit
Pokrycie częstotliwości	10kHz – 55MHz	10kHz – 55MHz	10kHz – 55MHz	10kHz – 55MHz
Zakres dynamiki	125dBm	125dBm	125dBm	125dBm
Różnorodność odbioru	NIE	NIE	TAK	TAK
MDS przy 14,2MHz (o szerokości 500Hz)	-138dBm	-138dBm	-138dBm	-138dBm
Przedwzmacniacz	20dB	20dB + LNA 6m	20dB + LNA 6m	20dB + LNA 6m
Tłumik	31dB z krokiem 1dB	31dB z krokiem 1dB	31dB z krokiem 1dB	31dB z krokiem 1dB
Tłumienie sygnałów lustrzanych	<100dB	<100dB	<100dB	<100dB
Wzmacniacz audio	1W 8 Ohm	1W 8 Ohm	1W 8 Ohm	1W 8 Ohm
Nadajnik
Architektura	Bezpośrednia przemiana w górę	Bezpośrednia przemiana w górę	Bezpośrednia przemiana w górę	Bezpośrednia przemiana w górę
Ilość DAC	1	1	1	1
Moc wyjściowa	1 ~ 10W	1 ~ 100W	1 ~ 100W	1 ~ 100W
Zakres	160m ~ 6m	160m ~ 6m	160m ~ 6m	160m ~ 6m
Emisje	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)	AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)
Modulacja	Cyfrowa niski poziom	Cyfrowa niski poziom	Cyfrowa niski poziom	Cyfrowa niski poziom
Tłumienie wstęgi bocznej	< 90dBc	< 90dBc	< 90dBc	< 90dBc
Tłumienie harmonicznych	< 50dB HF < 60dB VHF	< 50dB HF < 60dB VHF	< 50dB HF < 60dB VHF	< 50dB HF < 60dB VHF
IMD3 przy 100W PEP	< – 45dB	< – 45dB	< – 45dB	< – 45dB
