SKU: anan200d

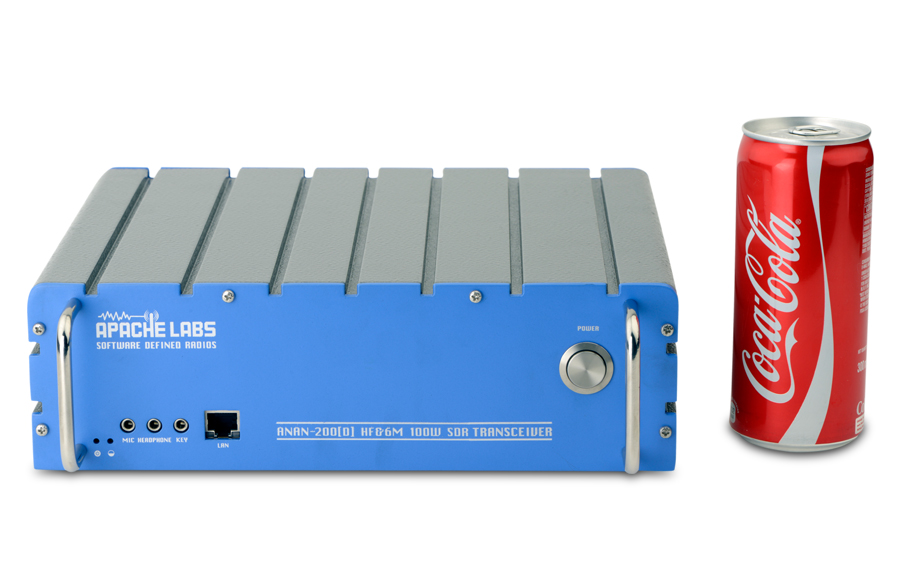

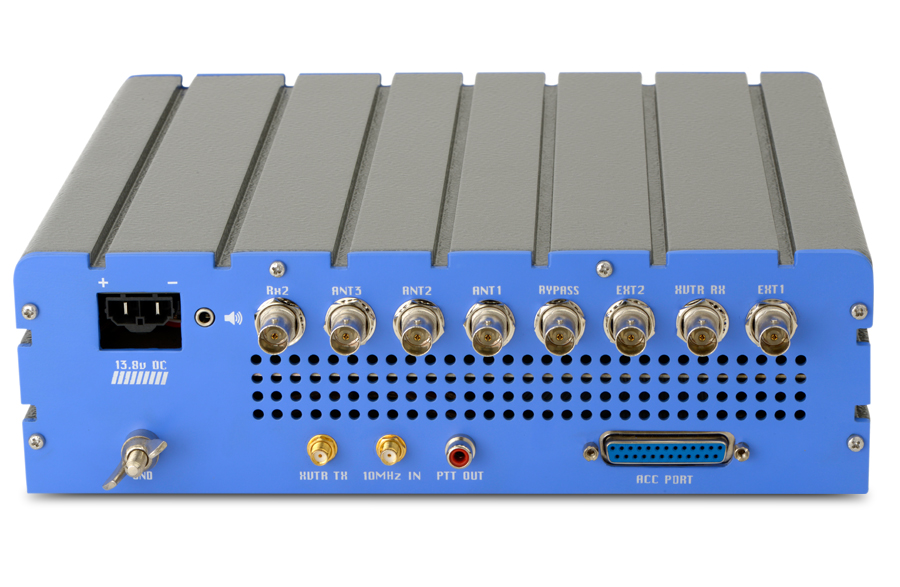

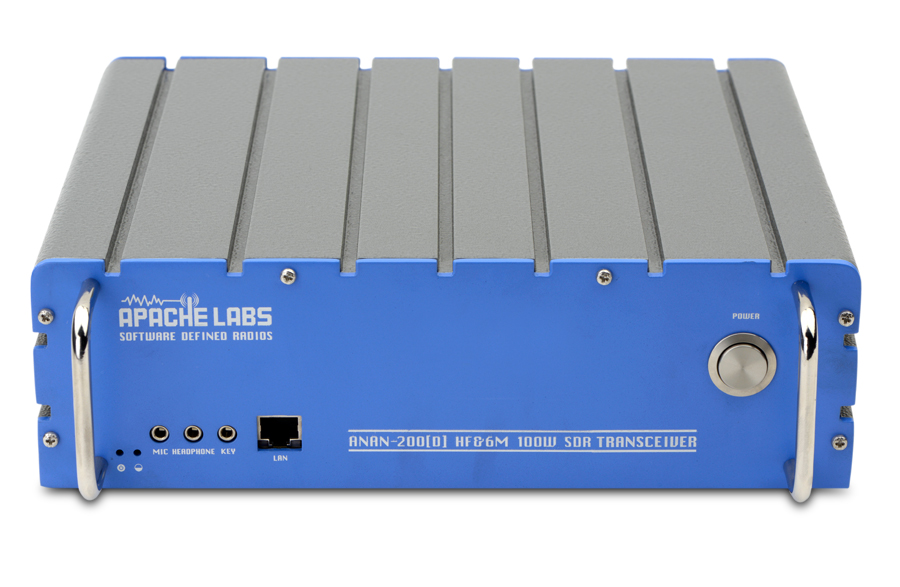

APACHE LABS ANAN-200D – Radiostacja SDR

SDR 7xVFO, HF + 6m, 100W, Cyclone IV EP4CGX150 FPGA,

Informacje dodatkowe

Producent

Brak w magazynie

0,00  netto: 0,00

Brak w magazynie

ANAN -200D jest potężną radiostacją amatorską dostępną na chwilę obecną. Transceiver opiera się na programach typu OPENHPSDR HERMES i wykonaniem APACHE LABS ANGELIA które zwiększają wydajność oraz funkcjonalność niedostępne obecnie w żadnym fabrycznym transceiverze.

Przełączanie, ustawienia oraz elementy sterujące, są pod kontrolą oprogramowania

Anan-200D został zaprojektowany dla zaawansowanych aplikacji oraz wykorzystuje największą w FPGA ilością elementów. W dostępnym w handlu SDR, obecna implementacja wykorzystuje mniej niż 35% środków i posiada odpowiedni zapas dla przyszłych zastosowań.

Specyfikacja techniczna:

  • Cyclone IV EP4CGX150 FPGA – 150,000 elementów logicznych
  • -48dB IMD3 ~ 14.2Mhz, 100W PEP (z włączonym „puresignal”)
  • Dwie niezależne i zgodne fazy 16 bit LTC2208
  • 10MHz 100PPB generator odniesienia
  • Obsługa wielu niezależnych odbiorników w pasmach od 160m do 6m
  • Odbiornik z zakresem dynamiki 125dBm (Wszystkie trzy Interfejsy mają identyczną dynamikę)
  • Próbkowanie: 48/96/192/384 kHz
  • Wyświetlane widmo częstotliwości 1.152MHz z rozdzielczością .732 Hz
  •  Tłumik wejściowy 31dB z krokiem 1dB ustawiany programowo
  • Dynamiczne tłumienie dla ADC
  • Tłumienie częstotliwości lustrzanych powyżej 110dB
  • Praca w pełnym dupleksie poprzez 6m do 160m
  • Bardzo czuły odbiornik -138dBc MDS ~ 14,2MHz z zakresem 500Hz
  • Ultra niskoszumny zegar fazowy -149dBc ~ przy separacji 10kHz
  •  Nadajnik od 160m do 6m
  • Automatyczne przełączanie na wzorzec zewnętrzny 10MHz
  • Kontrola programowa dla mikrofonu, przełączanie nadawanie/odbiór itd.
  • Wbudowane 128MB pamięci Flash
  • Wbudowane 32MBit synchronicznej pamięci RAM
  • Obsługa poprzez TCP/IP, APIPA lub DHCP IP
  •  Oprogramowanie wewnętrzne dla FPGA jest uaktualniane poprzez LAN
  • 7 konfigurowalnych przełączników TX/RX z otwartym kolektorem
  • Odseparowany PTT do sterowania wzmacniaczem
  •  4 konfigurowane przez użytkownika 12 bitowe wejścia (dla ALC, WFS itp.)
  • 3 wejścia cyfrowe (dla wzmacniacza kontroli temperatury itp.)
  • Główny zegar 122,88MHz o bardzo niskich szumach fazowych (-140dBc/Hz ~1kHz dla 14MHz)



 ANAN-10ANAN-100ANAN-100DANAN-200D
FPGAEPC3C40EPC3C40EP4CE115EP4CGX150
Elementów logicznych40k40k115k150k
Procesor DSPTAK(poprzez FPGA)TAK(poprzez FPGA)ObszerneObszerne
FLASH RAM16MB16MB128MB128MB
SRAM32Mb32Mb
Zegar główny122.88MHz122.88MHz122.88MHz122.88MHz
Szumy fazowe zegara-149dBc-149dBc-149dBc-149dBc
Wzorzec 10MHz TCXO+-2,5ppm+-0,1 ppm+-0,1 ppm+-0,1 ppm
Zewnętrzne wejście wzorcaTAKTAKTAKTAK
ETHERNETGIGABITGIGABITGIGABITGIGABIT
EmisjeAM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)
Krok przestrajania Antena1Hz 31Hz 31Hz 3+11Hz 3+1
We/Wy    7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia
VNA10kHz ~ 55MHz VNA10kHz ~ 55MHz VNA10kHz ~ 55MHz VNA10kHz ~ 55MHz VNA
ObudowaWytłaczana porowata obudowaNiestandardowa porowata obudowa typu RACKNiestandardowa porowata obudowa typu RACKNiestandardowa porowata obudowa typu RACK
Wymiary135mm ×160mm ×68mm448mm ×242mm ×88mm448mm ×242mm ×88mm448mm ×242mm ×88mm
Waga~1.5Kg~4.5Kg~4.5Kg~4.5Kg
Odbiornik
ArchitekturaBezpośrednia przemiana w dółBezpośrednia przemiana w dółBezpośrednia przemiana w dółBezpośrednia przemiana w dół
Ilość ADC1122
Ilość odbiorników4477
Rozdzielczość ADC16bit16bit16bit16bit
Pokrycie częstotliwości10kHz – 55MHz10kHz – 55MHz10kHz – 55MHz10kHz – 55MHz
Zakres dynamiki125dBm125dBm125dBm125dBm
Różnorodność odbioruNIENIETAKTAK
MDS przy 14,2MHz (o szerokości 500Hz)-138dBm-138dBm-138dBm-138dBm
Przedwzmacniacz20dB20dB + LNA 6m20dB + LNA 6m20dB + LNA 6m
Tłumik31dB z krokiem 1dB31dB z krokiem 1dB31dB z krokiem 1dB31dB z krokiem 1dB
Tłumienie sygnałów lustrzanych<100dB<100dB<100dB<100dB
Wzmacniacz audio1W 8 Ohm1W 8 Ohm1W 8 Ohm1W 8 Ohm
Nadajnik
ArchitekturaBezpośrednia przemiana w góręBezpośrednia przemiana w góręBezpośrednia przemiana w góręBezpośrednia przemiana w górę
Ilość DAC1111
Moc wyjściowa1 ~ 10W1 ~ 100W1 ~ 100W1 ~ 100W
Zakres160m ~ 6m160m ~ 6m160m ~ 6m160m ~ 6m
EmisjeAM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)
ModulacjaCyfrowa niski poziomCyfrowa niski poziomCyfrowa niski poziomCyfrowa niski poziom
Tłumienie wstęgi bocznej< 90dBc< 90dBc< 90dBc< 90dBc
Tłumienie harmonicznych

< 50dB HF

< 60dB VHF

< 50dB HF

< 60dB VHF

< 50dB HF

< 60dB VHF

< 50dB HF

< 60dB VHF

IMD3 przy 100W PEP< – 45dB< – 45dB< – 45dB< – 45dB

Akcesoria
