APACHE LABS ANAN-100 – Radiostacja SDR-DDC

SDR, KF +6m (LNA), 100W, FPGA: EPC3C40

Informacje dodatkowe

Producent

Brak w magazynie

11 900,00  netto: 9 674,80

Brak w magazynie

ANAN-100 Urządzenie nadawczo-odbiorcze sterowane za pośrednictwem komputera!

Krótki opis transecivera KF ANAN 100 :

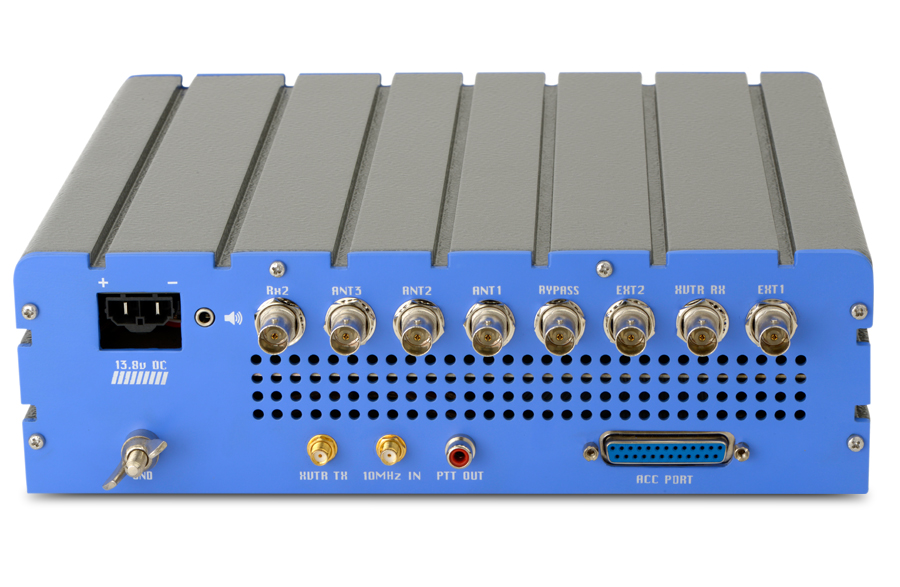

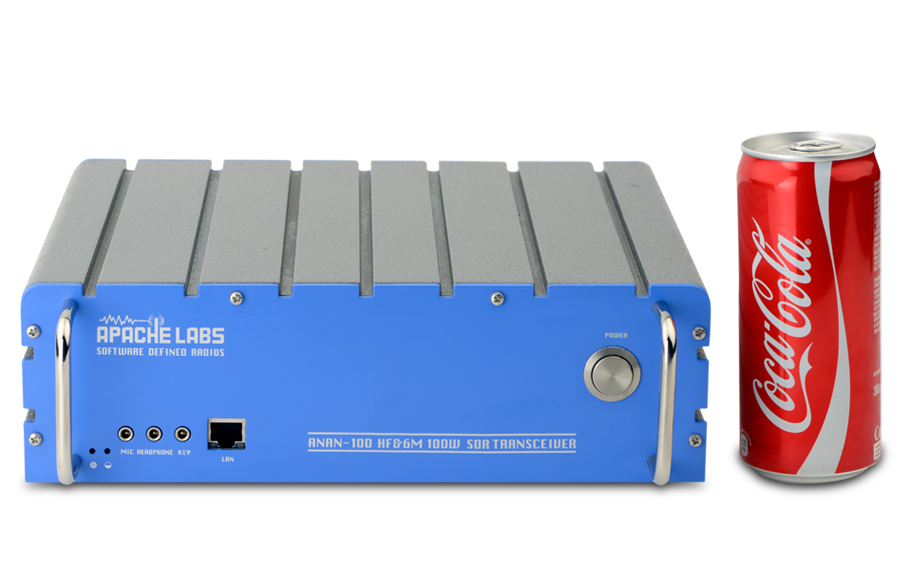

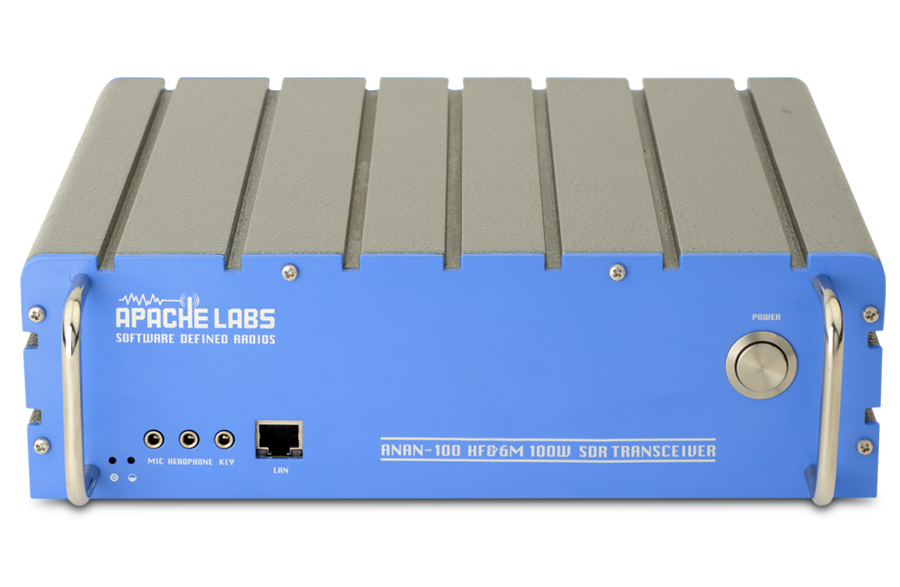

Anan100 jako radiostacja nie posiada żadnych przełączników, wskaźników typu S-metr itp. (jak widać na zdjęciach). Transceiver jest obsługiwany z poziomu oprogramowania na komputerze. Apache Labs zrezygnował z obsługi urządzenia poprzez porty USB/FIREWIRE/COM itp., całość zarządzania oparł na sieci LAN i wymaganej przepustowości aż 1Gb. Oprogramowanie również jest wymagające i wg producenta należy posiadać komputer z procesorem min. 3GHz, i3 lub mocniejsze w tym 4GB pamięci ram lub więcej i obsługiwanej rozdzielczości min. 1280×1024, port sieciowy 1Gb, oraz system operacyjny min. win7. Do kolejnych wymagań dochodzi język angielski do obsługi oprogramowania.

Apache Labs promuje nowoczesną radiostację SDR-DDC :

Już po wprowadzeniu produktu ANAN na rynek, zyskują one wysokie noty wśród krótkofalowców.

Szczególnie że układ pracuje na zasadzie DDC (direct-down-conversion), a wszystko jest obliczane w procesorze FPGA.



Mocna strona oprogramowania TRX-a ANAN100 na FPGA :

Dołączone oprogramowanie na płycie CD, lub do ściągnięcia ze strony producenta. Transceivery ANAN działają również z innymi programami takimi jak:

  • OpenHPSDR
  • cuSDR
  • Kiss Konsole
  • GNURADIO- OpenHPSDR
  • John Melton’s (G0ORX/N6LYT) android
  • OpenHPSDR hardware
  • GHPSDR3, GHPSDR3-QT
  • SDRConsole v3

Oprogramowanie jest rozwijane i ogranicza je tylko wyobraźnia programisty, więc jeśli potrzebujesz rozwiązania które wykracza poza zakres radioamatorstwa, to urządzenia typu ANAN najpewniej i najszybciej sprostają Twoim wymogom. A dodatkową pomoc można uzyskać od innych użytkowników pojawiających się na forach dyskusyjnych.

Multi-odbiornik ANAN w akcji!

Dzięki wbudowanym bardzo silnym 16-bitowym procesorom FPGA w tego typu urządzeniach, są w stanie odbierać i przetwarzać kilka częstotliwości naraz. Już nie potrzebujesz kilku odbiorników na stole, wystarczy ANAN-100 i jeden duży monitor lub nawet kilka monitorów, aby pomieścić wszystkie dane płynące z radia po kablu LAN do Twojego komputera.

Podsumowując:

Anan 100 jest transceiverem z konfigurowalnymi złączami do obsługi zewnętrznych przystawek np: konwerterów. Regulowana moc wyjściowa od 1W do 100W i można przypisać poziom mocy dla danego gniazda (w przypadku obsługi transwerterów). Wymaga zasilania 13,8V / 25A.

Aby się przekonać o jego ogromnych możliwościach – możesz się już tylko przekonać drogą kupna, niestety – prezentacje z YT nie odzwierciedlają w pełni możliwości tego transceivera.

Specyfikacja transceivera ANAN-100 :

  • Niskoszumny przedwzmacniacz na pasmo 6m (6m LNA)
  • 3 wejścia antenowe programowo konfigurowane
  • Zabezpieczenie automatycznym bezpiecznikiem, przed odwrotnym podłączeniem zasilania
  • Wzamcniacz mocy 100W, oparty na mosfecie RD100HHF1 w pasmach 160m-6m
  • Odbiornik pokrywający cały zakres częstotliwości od 10kHz do 55MHz
  • 100W w pasmach amatorskich 160m-6m
  • Programowo ustawiany tłumik do 31dB z krokiem 1dB
  • 4 konfigurowalne przez użytkownika wejścia analogowe12 bitowe, (dla WFS, ALC itp.)
  • 3 konfigurowalne przez użytkownika wejścia cyfrowe (dla wzmacniacza mocy, przekroczenia temperatury itp.)
  • Szyna danych I2C dla zewnętrznych urządzeń
  • 2 niezależne tory odbiorcze na jednej antenie i odpowiedniego oprogramowania na komputerze
  • 8 warstw ścieżek na płycie PCB, które zostały poprowadzone w myśl najnowszych
  • Wbudowany wzmacniacz audio 1W dla zewnętrznego głośnika
  • Wyjście stereo dla słuchawek i LINE
  • Odseparowany PTT (otwarty kolektor) do sterowania wzmacniaczy z sekwencerem
  • Wybór PTT przełączany zworką (pierścień lub końcówka wtyku)
  • Napięcie dla mikrofonów elektretowych przełączane zworką
  • Każdy odbiornik może wyświetlić 48/96/192kHz szerokości widma spektrum
  • Tłumienie częstoliwości lustrzanych dla odbiornika i nadajnika wynosi ponad 100dB
  • Regulowane wyjście nadajnika małej mocy do podłączanych transwerterów
  • Standard przemyslowych TCP/IP Ethernetowych DHCP lub APIPA
  • Wbudowany wysokiej jakości niskoszumny przedwzmacniacz z granicą -135dBm w 500Hz
  • Przełączanie nadawanie/odbiór oraz zmiana filtrów realizowane jest za pomocą pzekaźników (złocone styki)
  • Kombinacja filtrów górno(5 zakresów) i dolno przepustowych(7 zakresów)
  • Mostek WFS umożliwiający na bieżąco monitorowanie mocy wyjściowej, odbitej oraz WFS
  • Wszystkie przewody, instrukcje, sprzęt, czynią kompletną radiostację z Hermesem
  • Posiada analizator widma w czasie rzeczywistym w zakresie 0-55MHz (przez komputer)
  • Dynamiczne blokowanie zakresu (metoda ARRL)
  • Wysokiej jakości odbiornik, specyfikacja jak dla HPSDR Mercury
  • Kod dla FPGA może być aktualizowany przez sieć Lan za pomoca protokołu TCP/IP
  • 7 konfigurowalnych wyjść (otwarty kolektor) dla przełączania nadawanie / odbiór (do sterowania przekaźników, itp.)
  • Pełna obsługa QSK
  • Bezpośrednie podłączenie klucza telegraficznego, sztorcowy lub łopatkowy i PTT
  • Niskie szumy fazowe (-137dBc/Hz przy 1kHz) 122.88MHz
  • Niskie szumy fazowe (-140dBc/Hz przy 1kHz ~14MHz) 122.88MHz
  • Profilowana aluminiowa obudowa, waga: około 4,5 kg. Wymiary: 265.5mm (szerokosć) x 220mm (głębokość) x 80mm (wysokość)

Tabela porównująca inne modele APACHE LABS :

 ANAN-10ANAN-100ANAN-100DANAN-200D
FPGAEPC3C40EPC3C40EP4CE115EP4CGX150
Elementów logicznych40k40k115k150k
Procesor DSPTAK(poprzez FPGA)TAK(poprzez FPGA)ObszerneObszerne
FLASH RAM16MB16MB128MB128MB
SRAM32Mb32Mb
Zegar główny122.88MHz122.88MHz122.88MHz122.88MHz
Szumy fazowe zegara-149dBc-149dBc-149dBc-149dBc
Wzorzec 10MHz TCXO+-2,5ppm+-0,1 ppm+-0,1 ppm+-0,1 ppm
Zewnętrzne wejście wzorcaTAKTAKTAKTAK
ETHERNETGIGABITGIGABITGIGABITGIGABIT
EmisjeAM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)
Krok przestrajania Antena1Hz 31Hz 31Hz 3+11Hz 3+1
We/Wy    7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia7 konfigurowalnych wyjść 4 konfigurowalne 12 bitowe analogowe wejścia
VNA10kHz ~ 55MHz VNA10kHz ~ 55MHz VNA10kHz ~ 55MHz VNA10kHz ~ 55MHz VNA
ObudowaWytłaczana porowata obudowaNiestandardowa porowata obudowa typu RACKNiestandardowa porowata obudowa typu RACKNiestandardowa porowata obudowa typu RACK
Wymiary135mm ×160mm ×68mm448mm ×242mm ×88mm448mm ×242mm ×88mm448mm ×242mm ×88mm
Waga~1.5Kg~4.5Kg~4.5Kg~4.5Kg
Odbiornik
ArchitekturaBezpośrednia przemiana w dółBezpośrednia przemiana w dółBezpośrednia przemiana w dółBezpośrednia przemiana w dół
Ilość ADC1122
Ilość odbiorników4477
Rozdzielczość ADC16bit16bit16bit16bit
Pokrycie częstotliwości10kHz – 55MHz10kHz – 55MHz10kHz – 55MHz10kHz – 55MHz
Zakres dynamiki125dBm125dBm125dBm125dBm
Różnorodność odbioruNIENIETAKTAK
MDS przy 14,2MHz (o szerokości 500Hz)-138dBm-138dBm-138dBm-138dBm
Przedwzmacniacz20dB20dB + LNA 6m20dB + LNA 6m20dB + LNA 6m
Tłumik31dB z krokiem 1dB31dB z krokiem 1dB31dB z krokiem 1dB31dB z krokiem 1dB
Tłumienie sygnałów lustrzanych<100dB<100dB<100dB<100dB
Wzmacniacz audio1W 8 Ohm1W 8 Ohm1W 8 Ohm1W 8 Ohm
Nadajnik
ArchitekturaBezpośrednia przemiana w góręBezpośrednia przemiana w góręBezpośrednia przemiana w góręBezpośrednia przemiana w górę
Ilość DAC1111
Moc wyjściowa1 ~ 10W1 ~ 100W1 ~ 100W1 ~ 100W
Zakres160m ~ 6m160m ~ 6m160m ~ 6m160m ~ 6m
EmisjeAM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)AM,FM,RTTY,LSB,USB, DIGITAL (ograniczone tylko przez oprogramowanie)
ModulacjaCyfrowa niski poziomCyfrowa niski poziomCyfrowa niski poziomCyfrowa niski poziom
Tłumienie wstęgi bocznej< 90dBc< 90dBc< 90dBc< 90dBc
Tłumienie harmonicznych

< 50dB HF

< 60dB VHF

< 50dB HF

< 60dB VHF

< 50dB HF

< 60dB VHF

< 50dB HF

< 60dB VHF

IMD3 przy 100W PEP< – 45dB< – 45dB< – 45dB< – 45dB
