SKU: ic9100

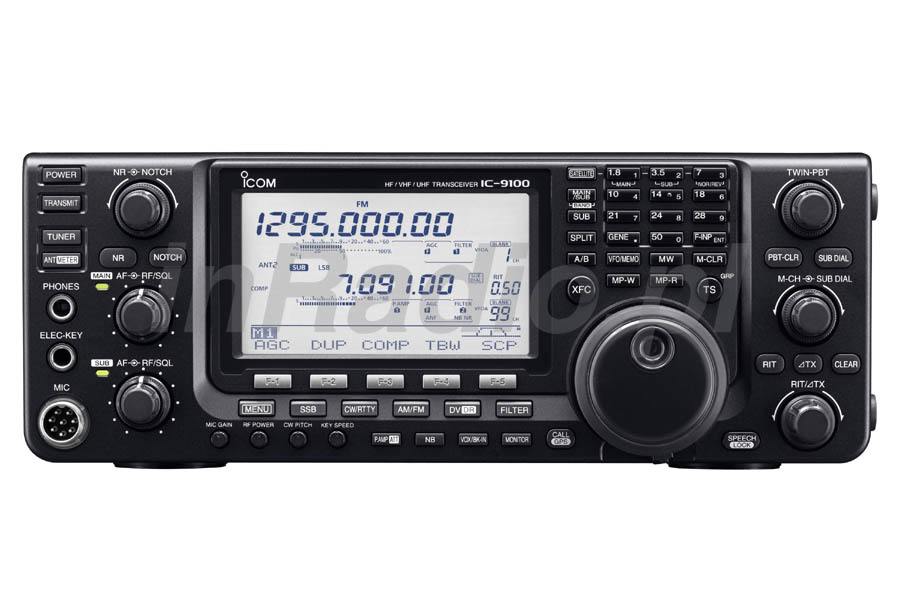

ICOM IC-9100 – Radiotelefon bazowy

KF/VHF/UHF(1,2GHz-opcjonalnie-DSTAR), 100W, SSB/CW/AM/FM, DSP32bit, port USB

Informacje dodatkowe

Producent	ICOM

Brak w magazynie

13 828,00 zł netto: 11 242,28 zł

Brak w magazynie

IC-9100 ICOM Radiostacja bazowa wielopasmowa KF/VHF/UHF/1,2GHz

ICOM IC-9100 Radiotelefon wielopasmowy – 1,8; 3,5; 7; 10; 14; 18; 21; 24; 28; 50; 144; 430MHz; 1200MHz(opcjonalnie). Kto posiadał wcześniej produkt firmy ICOM – np IC-746 i późniejsze – będzie się orientował w obsłudze transceivera. Nowością jest np.: opcjonalne oprogramowanie RS-BA1 IP – program do zarządzania radiostacją przez np: internet. Wyposażony w złacze USB, deuży wyświetlacz LCD, możliwość dołączenia opcjonalnego modułu D-STAR, obsługa/praca przez satelity i posiada miejsce na opcjonalny moduł 1,2GHz.

Podstawowe cechy transceivera stacjonarnego ICOM IC-9100:

Podwójna superheterodyna
Niezależne dwa obwody odbiornika
32- bitowy DSP & 24-bitowe konwertery AD/DA
Cyfrowy filtr IF regulowany przez użytkownika
Cyfrowe „twin PBT”
Funkcje NR, NB, kompresora fonii
Regulowana szerokość pasma transmisji
Stabilna moc wyjściowa dzięki zastosowaniu wysokiej sprawności wzmacniacza i dużego radiatora
Punkt IP3 +30dBm
Trzy rodzaje filtrów IF (3/6/15kHz) dla pasma HF/50MHz
Demodulator i dekoder RTTY
Obszerne funkcje CW
Wbudowany tuner antenowy dla pasma HF/50MHz
Ręczy i automatyczny filtr „notch”
Duży, wielofunkcyjny LCD
Złącze USB do podłączenia PC
Opcjonalne oprogramowanie CS-9100
Opcjonalne oprogramowanie zdalnej kontroli po IP: RS-BA1
Przygotowany do instalacji opcjonalnego modułu 1200MHz – UX-9100
Opcjonalny tryb DV systemu D-STAR* z modułem UT-121
D-Star jest jako opcja

Wyposażenie standardowe radiostacji bazowej ICOM IC9100:

Mikrofon ręczny HM-36
Kabel zasilania
Zapasowe bezpieczniki
Wtyczka klucza elektronicznego
Kabel ACC (13-pinowy)

Parametry techniczne ICOM IC-9100

Zakres częstotliwości (MHz):	Odbiór:	0.030-60.000 (niektóre zakresy częstotliwości nie są gwarantowane) 420.000-480.000 (niektóre zakresy częstotliwości nie są gwarantowane) 138.000-174.000 1240.000-1320.000 (z opcjonalnym modułem UX-9100)
Zakres częstotliwości (MHz):	Nadawanie:	1.800-1.999 3.500-3.999 5.255-5.405 (niektóre zakresy częstotliwości nie są gwarantowane) 7.000-7.300 10.100-10.150 14.000-14.350 18.068-18.168 21.000-21.450 24.890-24.990 28.000-29.700 50.000-54.000 144.000-148.000 430.000-450.00 1240.000-1300.000 (z opcjonalnym modułem UX-9100)
Emisje:		USB, LSB, CW, RTTY (FSK), FM, AM, DV (z UT-121) tylko nadawanie HF/50MHz. Nie może odbierać na paśmie 1200MHz
Ilość kanałów:		396 (z opcjonalnym UX-9100) – 99 kanałów na każde z pasm: HF/50, 144,430/440, 1200MHz 4 kanały wywoławcze (z opcjonalnym UX-9100) – 1 na każde pasmo 24 krawędzie skanowania (z opcjonalnym UX-9100) – 6 na każde pasmo 20 pamięci satelitarnych i 50 pamięci GPS (z opcjonalnym UX-9100)
Zasilanie:		13.8V DC ±15%
Zakres temperatury pracy:		0°C do +50°C
Stabilność częstotliwości:		poniżej ±0.5ppm
Pobór mocy (przy 13V DC) IC-9100/UX-9100TX	moc maksymalna:	24A/9.0A
Pobór mocy (przy 13V DC) IC-9100/UX-9100TX	RX maksymalne audio:	4.5A/5.5A
Złącza antenowe:	HF/50MHz:	SO-239 (50Ω) x2
	144MHz:	SO-239 (50Ω)
	430/440MHz:	Typu N (50Ω)
	1200MHz:	Typu N (50Ω) (z UX-9100)
Wymiary:	(szer.x wys.x głęb.)	315 x 116 x 343 mm
Masa:		IC-9100 11 kg / UX-9100 950 g

NADAJNIK ICOM IC-9100:

Modulacja:	SSB:	modulacja cyfrowa PSN
	AM:	cyfrowa modulacja niskiej mocy
	FM:	cyfrowa modulacja fazy
	DV:	cyfrowa modulacja fazy GMSK
Moc wyjściowa:	HF/50MHz	SSB/CW/RTTY/FM/DV (z UT-121): 2-100W AM: 2-30W
	144MHz:	2-100W
	430/440MHz:	2-75W
	1200MHz (z UX-9100):	1-10W
Emisje niepożądane:	1.8 – 29.7MHz:	poniżej -50dB
	50, 144MHz:	poniżej -63dB
	430/440MHz:	poniżej -61,8dB
	1200MHz:	poniżej -53dB (z UX-9100)
Tłumienie nośnej:		powyżej 40dB
Niepożądane sygnały boczne:		powyżej 55dB, 1200MHz powyżej 40dB (z UX-9100)
Złącze mikrofonowe:		8-pinowe (600Ω)

ODBIORNIK ICOM IC9100:

Częstotliwości pośrednie:	HF/50MHz:	64.455MHz, 36kHz
	144MHz:	10.850MHz, 36kHz
	430/440MHz:	71.250MHz, 36kHz
	1200MHz (z UX-9100):	243.950MHz, 10.950MHz, 36kHz
Czułość:	SSB/CW:	1.8-29.9MHz: 0.16μV (przedwzmacniacz 1 włączony) 50-54MHz: 0.13 μV (przedwzmacniacz 2 włączony) 144/440MHz: 0.11 μV 1200MHz (z UX-9100): 0.11 μV
	AM:	0.5-1.8MHz: 12.6 μV (przedwzmacniacz 1 włączony) 1.8-29.9MHz: 2.0 μV (przedwzmacniacz 1 włączony) 50-54MHz: 1.6 μV (przedwzmacniacz 2 włączony) 1.4 μV
	FM:	1.8-29.9MHz: 0.5 μV (przedwzmacniacz 1 włączony) (28-29.7MHz) 50-54MHz: 0.32 μV (przedwzmacniacz 2 włączony) 144/440MHz: 0.18 μV 1200MHz (z UX-9100): 0.18 μV
	DV (z UT-121):	1.8-29.9MHz: 1.0 μV (przedwzmacniacz 1 włączony) (28-29.7MHz) 50-54MHz: 0.63 μV (przedwzmacniacz 2 włączony) 144/440MHz: 0.35 μV 1200MHz (z UX-9100): 0.35 μV SSB/CW, AM:10dB S/N FM: 12dB SINAD DV: 1% BER
Czułość blokady szumów (włączony przedwzmacniacz):	FM:	HF: 0.3 μV (przedwzmacniacz 1 włączony) 50MHz: 0.3 μV (przedwzmacniacz 2 włączony)3 144MHz: 0.18 μV 440MHz: 0.18 μV 1200MHz (z UX-9100): 0.18 μV
Czułość blokady szumów (włączony przedwzmacniacz):	SSB:	HF: 5.6 μV (przedwzmacniacz 1 włączony) 50MHz: 5.6 μV (przedwzmacniacz 2 włączony) 144MHz: 1.0 μV 440MHz: 1.0 μV 1200MHz (z UX-9100): 1.0 μV
Tłumienie częstotliwości niepożądanych:	HF/50MHz:	powyżej 70dB (z wyjątkiem niektórych punktów pasma 50MHz)
	144, 430/440MHz:	powyżej 60dB
	200MHz:	powyżej 50dB (z UX-9100)
Moc wyjściowa audio (przy 13.8V DC):		powyżej 2.0W przy zniekształceniu 10% i obciążeniu 8Ω
Złącze zew. głośnika:		2-stykowe 3.5 mm

Selektywność ICOM IC 9100:

SSB	powyżej 2.4kHz/-6dB (BW: 2.4kHz, filtr ostry) poniżej 3.4kHz/-40dBCW powyżej 500Hz/-6dB (BW: 500Hz, filtr ostry) poniżej 700Hz/ -40dB
RTTY	powyżej 500Hz/-6dB (BW: 500Hz, filtr ostry) poniżej 800Hz/-40dBAM (BW: 6kHz) powyżej 6.0kHz/-6dB poniżej 10.0kHz/-40dBFM (BW: 15kHz) powyżej 12.0kHz/-6dB poniżej 22.0kHz/-40dB
DV (z UT-121):	powyżej -50dB (odstęp 12.5kHz)
1200MHz (z UX-9100) SSB, CW	powyżej 2.3kHz/-6dBFM powyżej 15.0kHz/-6dB
