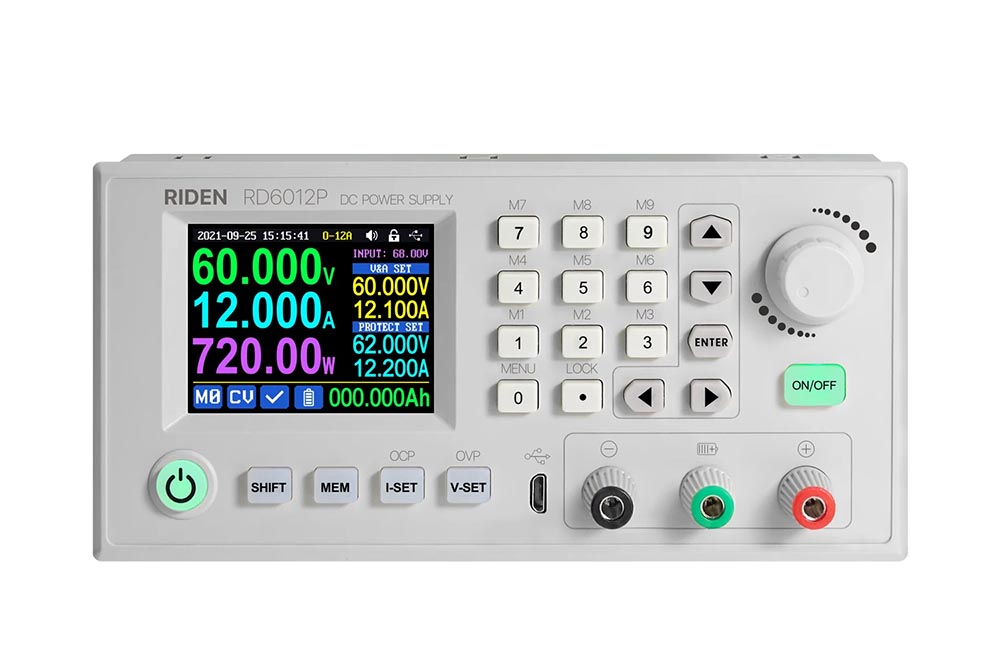

Riden RD6012P Panel 5-cyfrowy (jednostka centralna) zasilacza

Riden RD-6012P Panel to moduł zasilacza 12A 60V

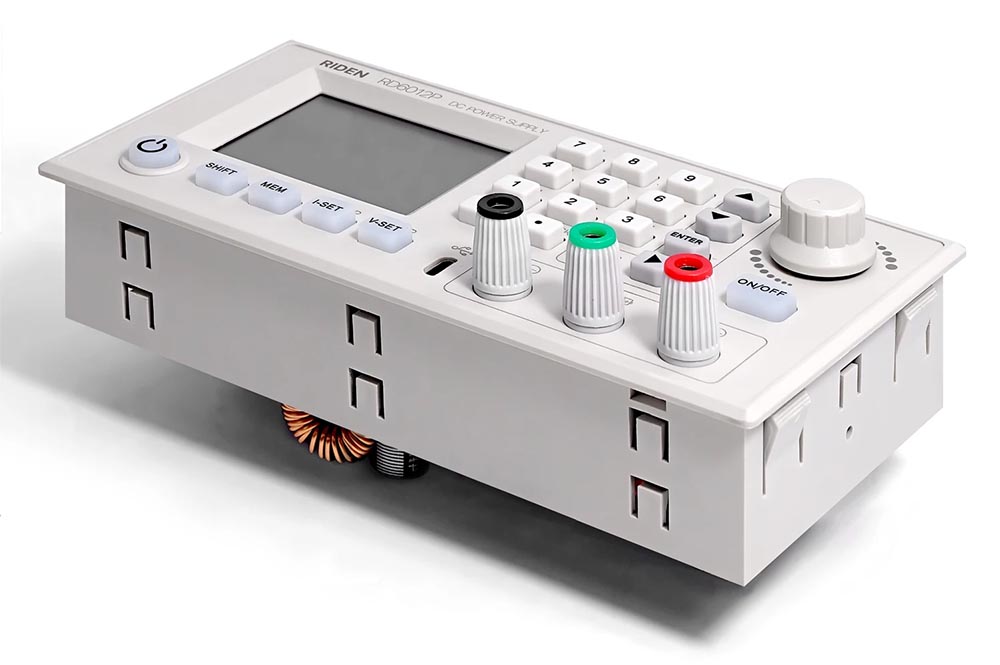

RD6012P to moduł zasilacza w postaci panela do montażu, z dodatkową literką oznacza dokładniejsze pomiaru prądu, napięcia oraz zmniejszone tętnienia na wyjsciu zasilania. Moduł potrafi to samo co reszta paneli Riden RD, różnica w mocy która to wynosi  720W oraz większa rozdzielczość wskazań.

Jest także dostępny panel RD6012 i bez literki „P” oznacza że pomiary będą do jednostek dziesiętnych (jak pozostałe moduły).

Opcjonalny moduł WiFi do sterowania przez sieć LAN lub Androida, trzeba dokupić osobno.

Co dostajesz w postaci samego panela RD6012P?

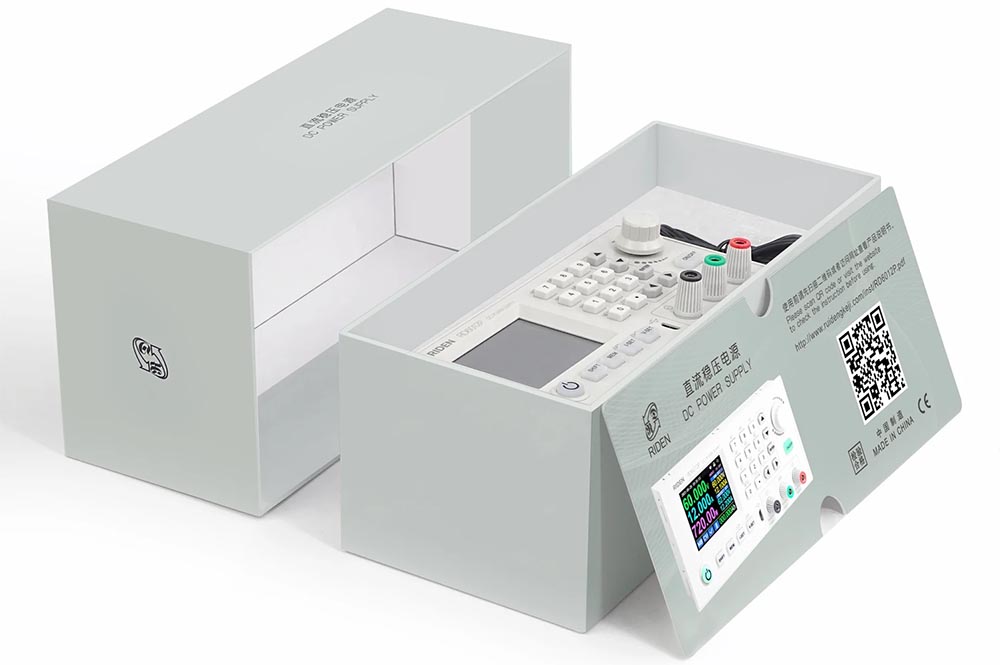

• Panel RD6012P w opakowaniu producenta
• Okablowania do podłączenia panela z zasilaczem (krtókie przewody)

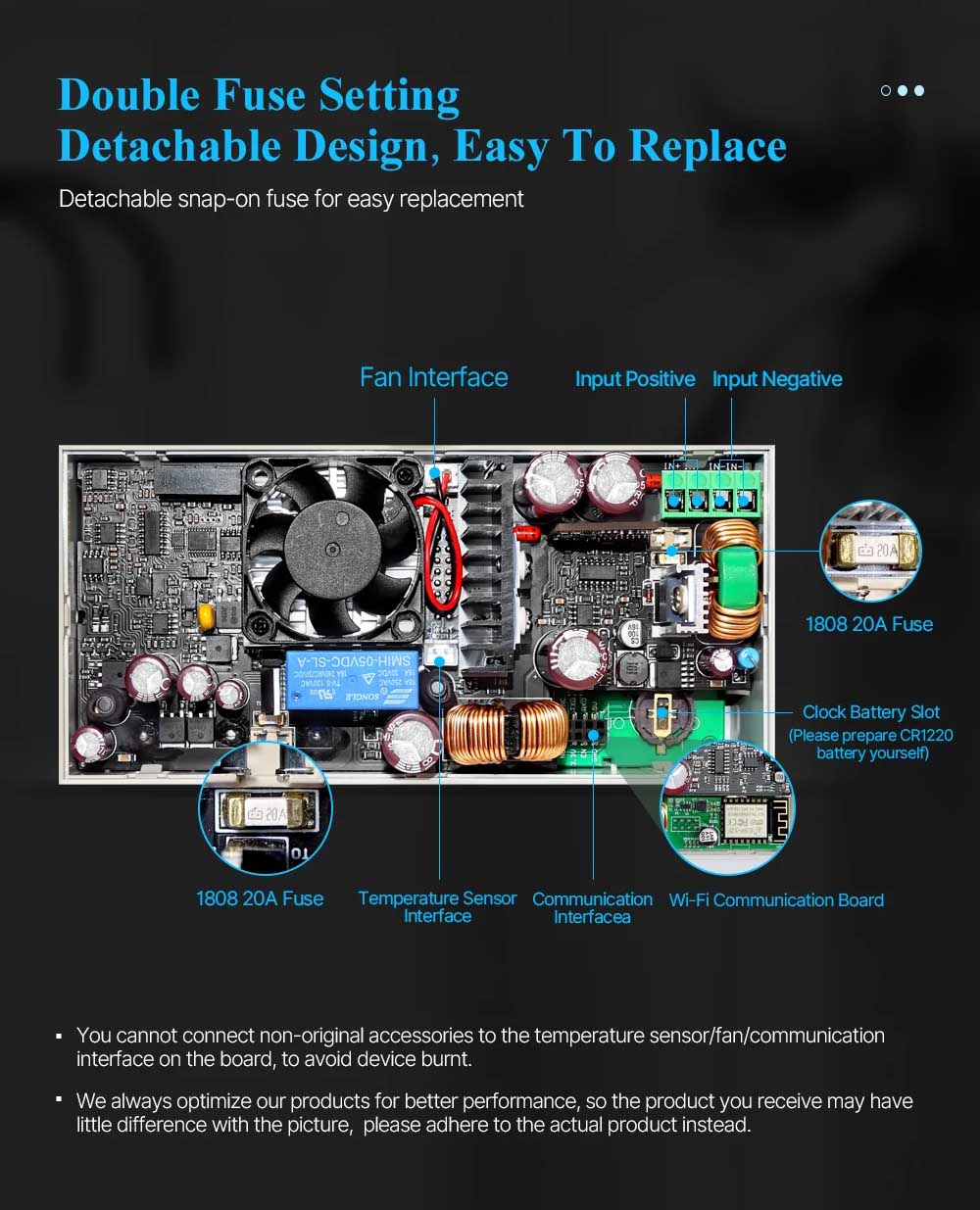

• Zaciski i bezpiecznik

Urządzenie jak każdy panel, będzie gotowe do pracy natychmiast po podłączeniu do zasilania między 7 a 70V (65V bezpieczne dla elektroniki panela). Producent naciska, aby korzystać z zasilaczy które rekomendują z uwagi na szpilki w zasilaniu itp.

Oczywiście zamiast samego panela, można kupić gotowy poskładany zestaw obudowa + zasilacz + panel. Do tego mozesz dołożyć opcjonalny moduł WIFI – wtedy będzie to panel z nazwy RD6012P-W.

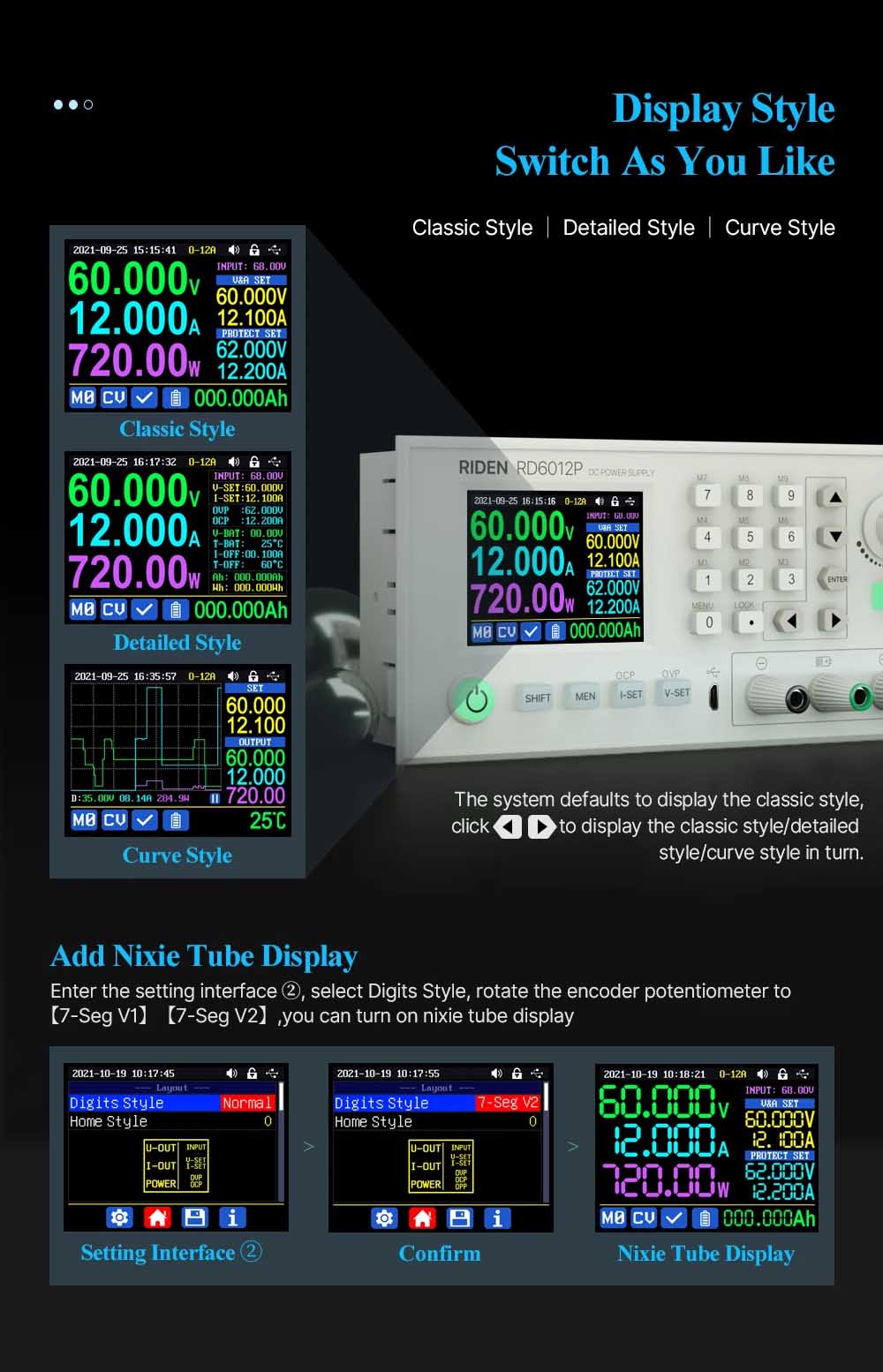

W tym linku opisujemy poszczególne funkcje przycisków i wskazań wyświetlacza (są takie same dla wszystkich zasilaczy RD): RD6006 panel

Specyfikacja RD6012P samego panela:

• Model: RD6012P/RD6012P-W
• Zakres napięcia wejściowego: 7-70,00V
• Zakres napięcia wyjściowego: 0-60.000V
• Zakres prądu wyjściowego: 0-6.0000A/0-12.000A

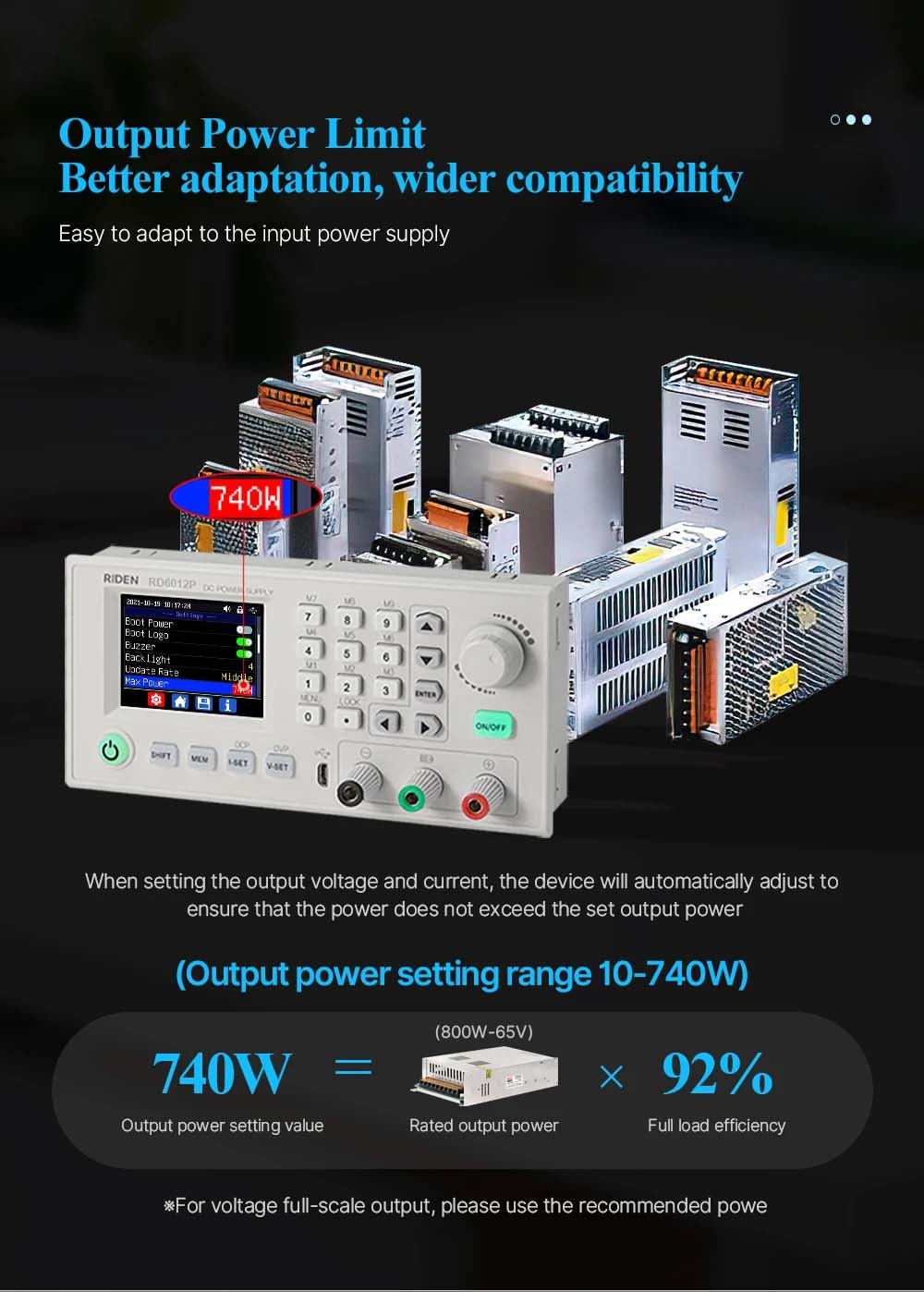

• Zakres mocy wyjściowej: 0-720W
• Rozdzielczość pomiaru napięcia wejściowego: 0.01V

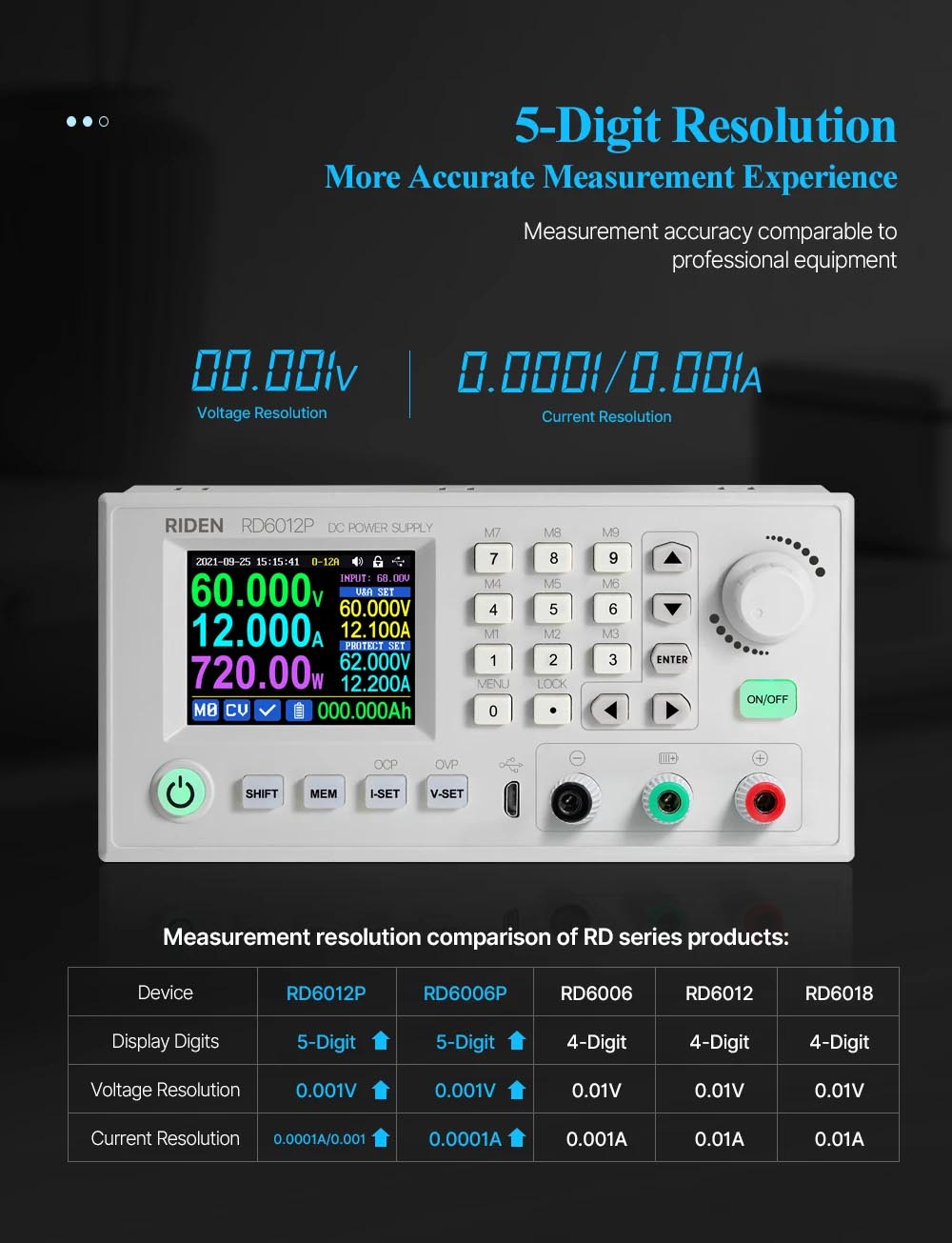

• Rozdzielczość pomiaru napięcia wyjściowego: 0.001V
• Ustawienie prądu wyjściowego rozdzielczość pomiaru: 00.001A/0.0001A
• Napięcie baterii rozdzielczość pomiaru: 0.01V
• Dokładność pomiaru napięcia wejściowego: ±(1% + 5 cyfr)
• Dokładność napięcia wyjściowego między ustawieniem a pomiarem: ±(0.5 ‰ + 4 cyfry)
• Bieżąca dokładność między ustawieniem a pomiarem: ±(1 ‰ + 6 cyfr)
• Napięcie baterii dokładność pomiaru: ±(0.5% + 3 cyfry)
• Automatyczna wartość prądu odcięcia podczas ładowania: ustawiona samodzielnie

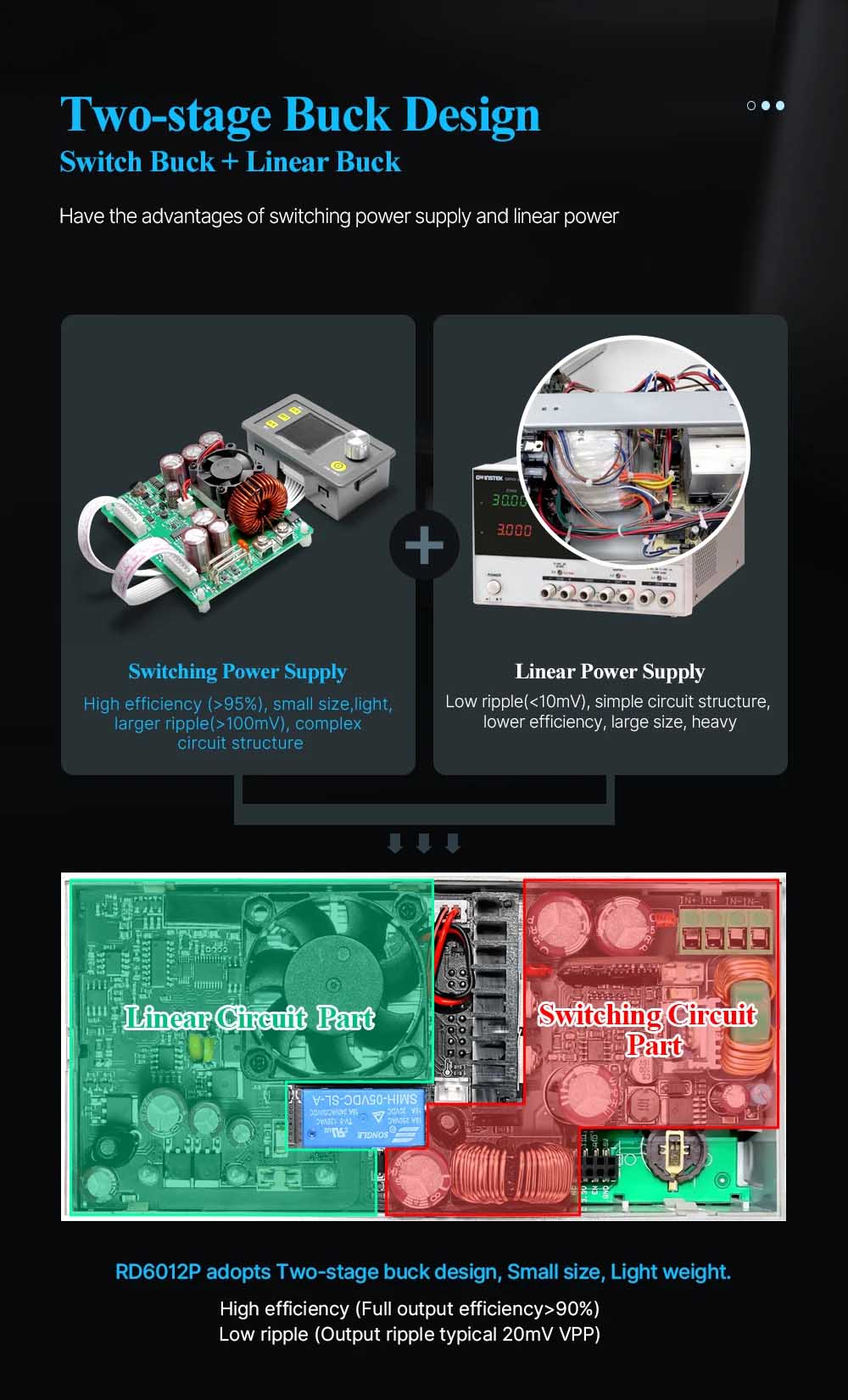

• Typowe tętnienie wyjściowe: 20mV VPP
• Zakres temperatury pracy: -10 ℃ ~ 40 ℃
• Zasięg wykrywania temperatury czujnik zewnętrzny:-10 ℃ ~ 100 ℃
• Czujnik zewnętrzny dokładność wykrywania temperatury: ± 3 ℃
• Stałe napięcie czas moderesponse: 2ms (obciążenie 0.1A-5A)
• Regulacja obciążenia w trybie stałe napięcie: ±(0.1% + 2 cyfry)
• Regulacja trybu stałego prądu obciążenia : ±(0.1% + 3 cyfry)
• Zakres pomiaru pojemności: 0-9999.99Ah
• Zakres pomiaru energii: 0-9999.99Wh
• Błąd statystyczny pojemności i energii: ± 2%
• Ochrona przed nadmierną temperaturą: temperatura systemu> 80 ℃

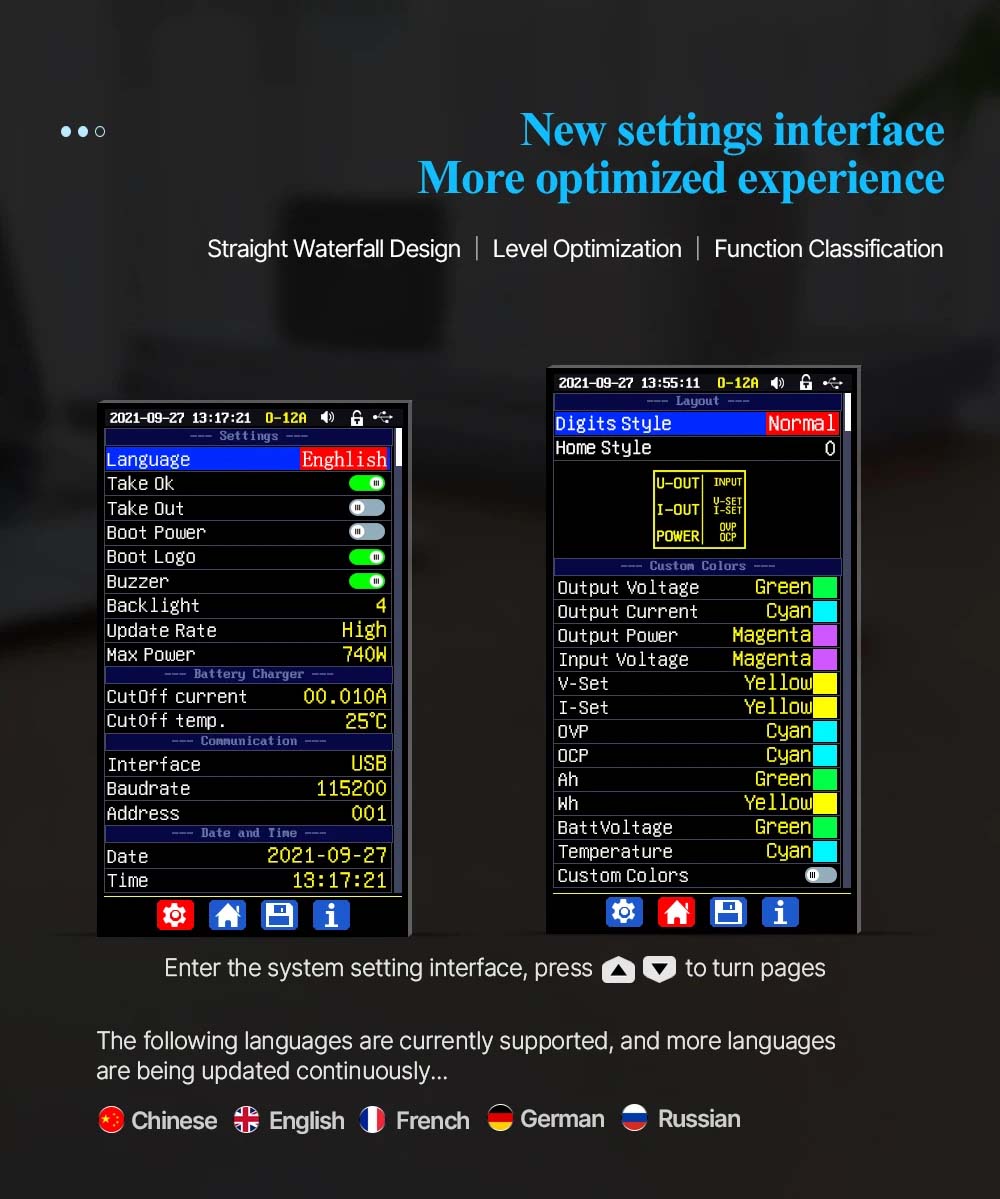

• Ustawienie jasności ekranu: 0-5

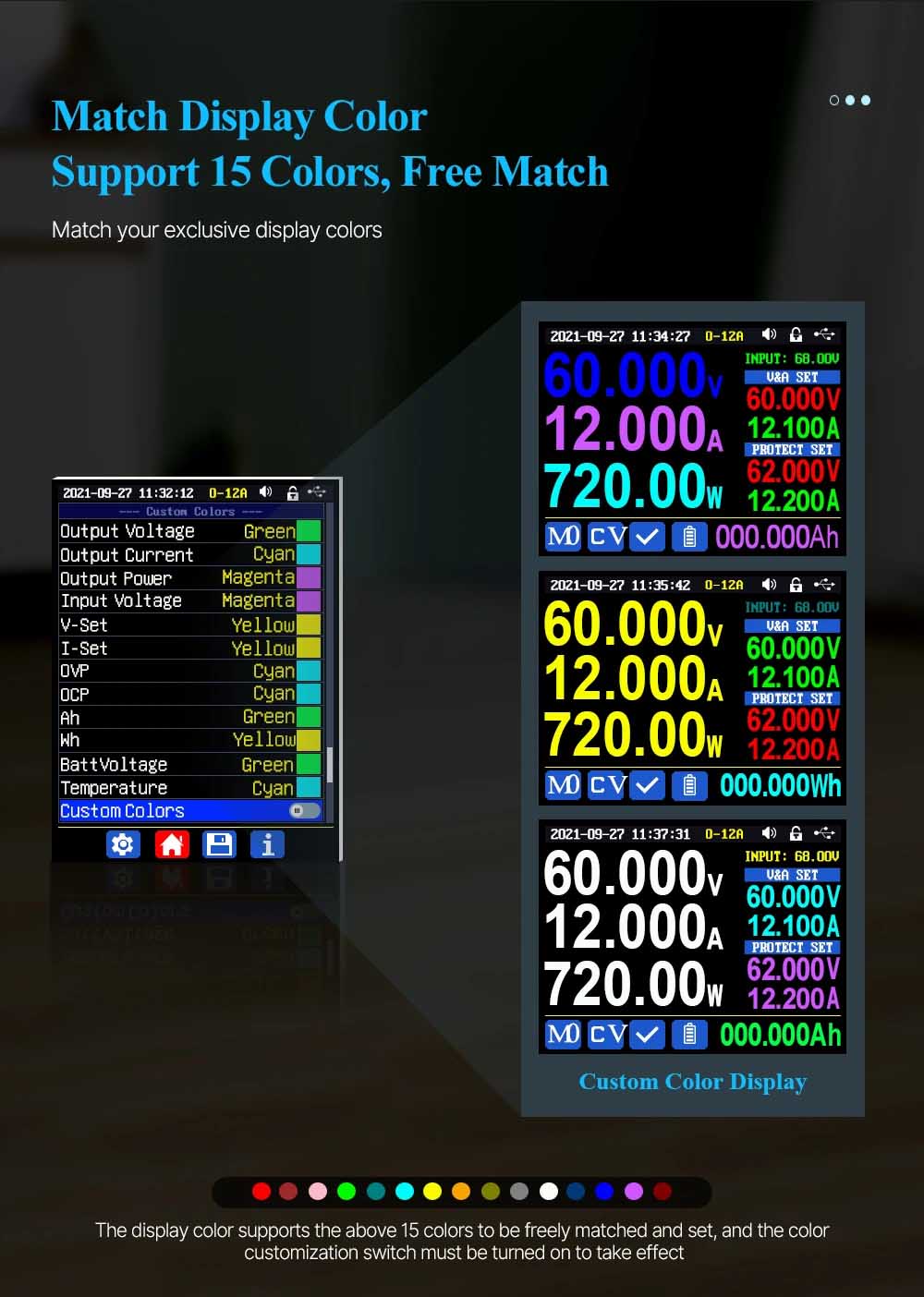

• Ekran: 2,4-calowy kolorowy wyświetlacz HD
• Waga (z pakietem): około 0.66kg

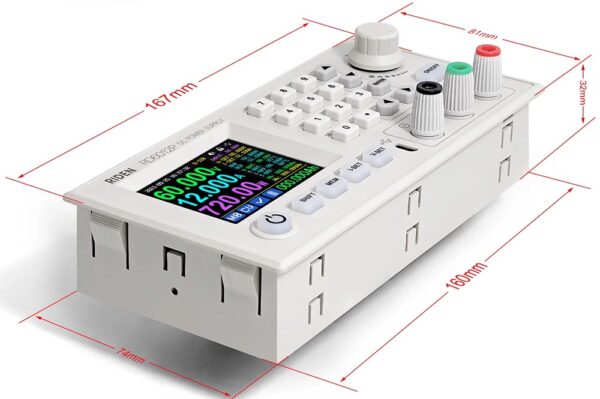

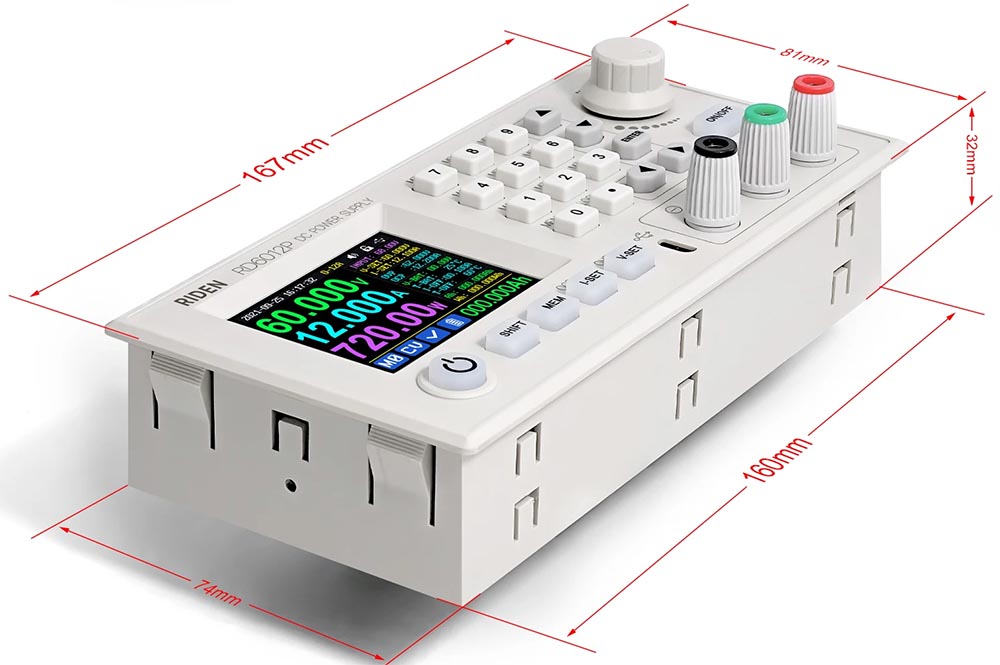

• Wymiar produktu: 167*81*65mm
• Stan rozruchu wentylatora chłodzącego: prąd wyjściowy> 4A lub temperatura systemu> 50 ℃
• Wentylator chłodzący zamknięty stan: prąd wyjściowy

Akcesoria opcjonalne

• Zasilacz Riden 800-68
• Obudowa S800
• X25A okablowanie silikonowe
• Moduł WIFI
