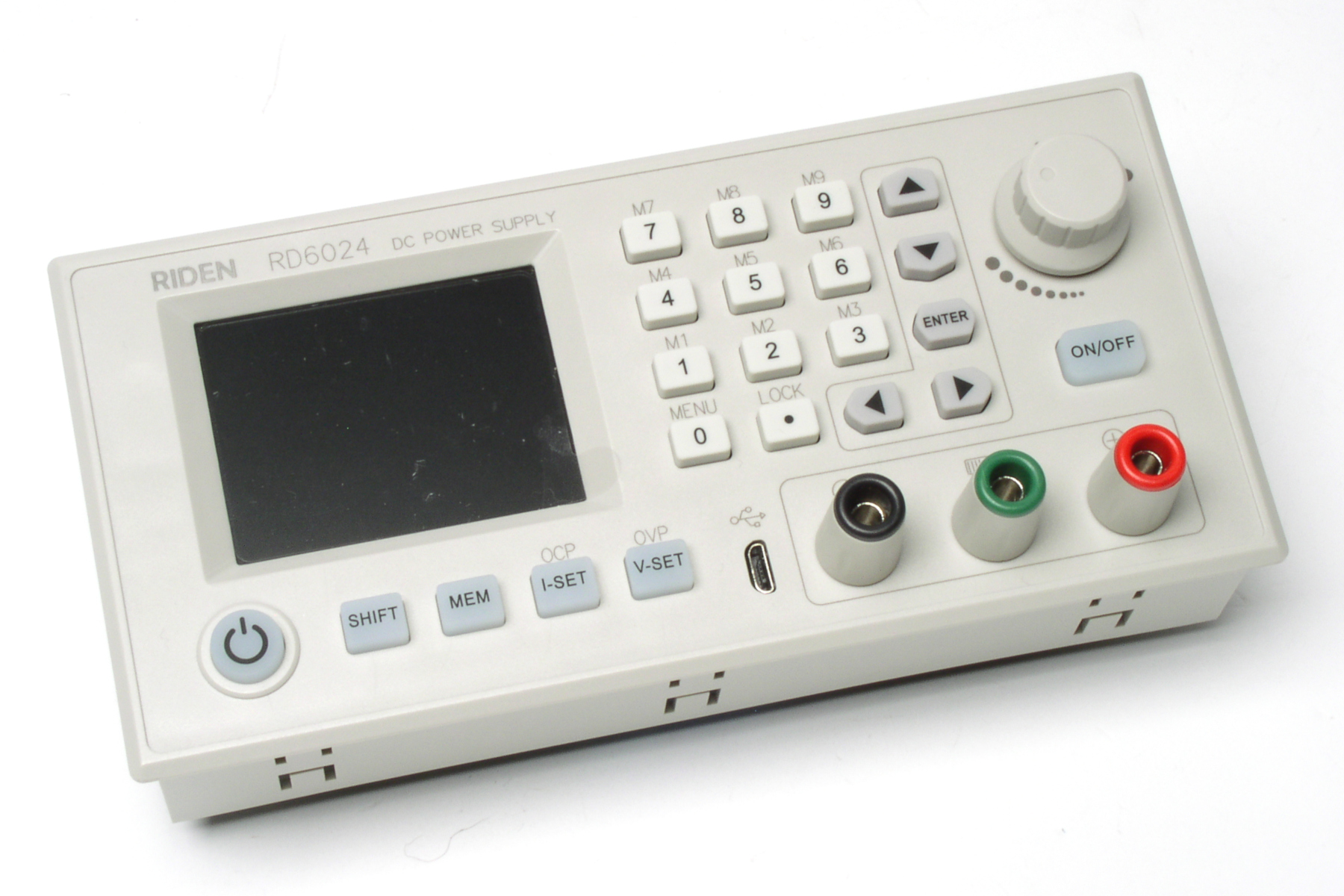

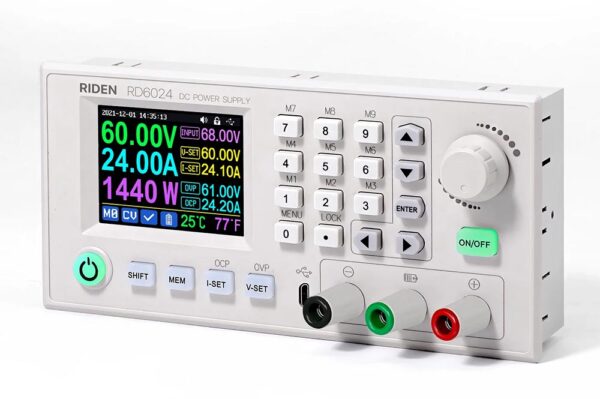

Riden RD6024 Panel zasilacza

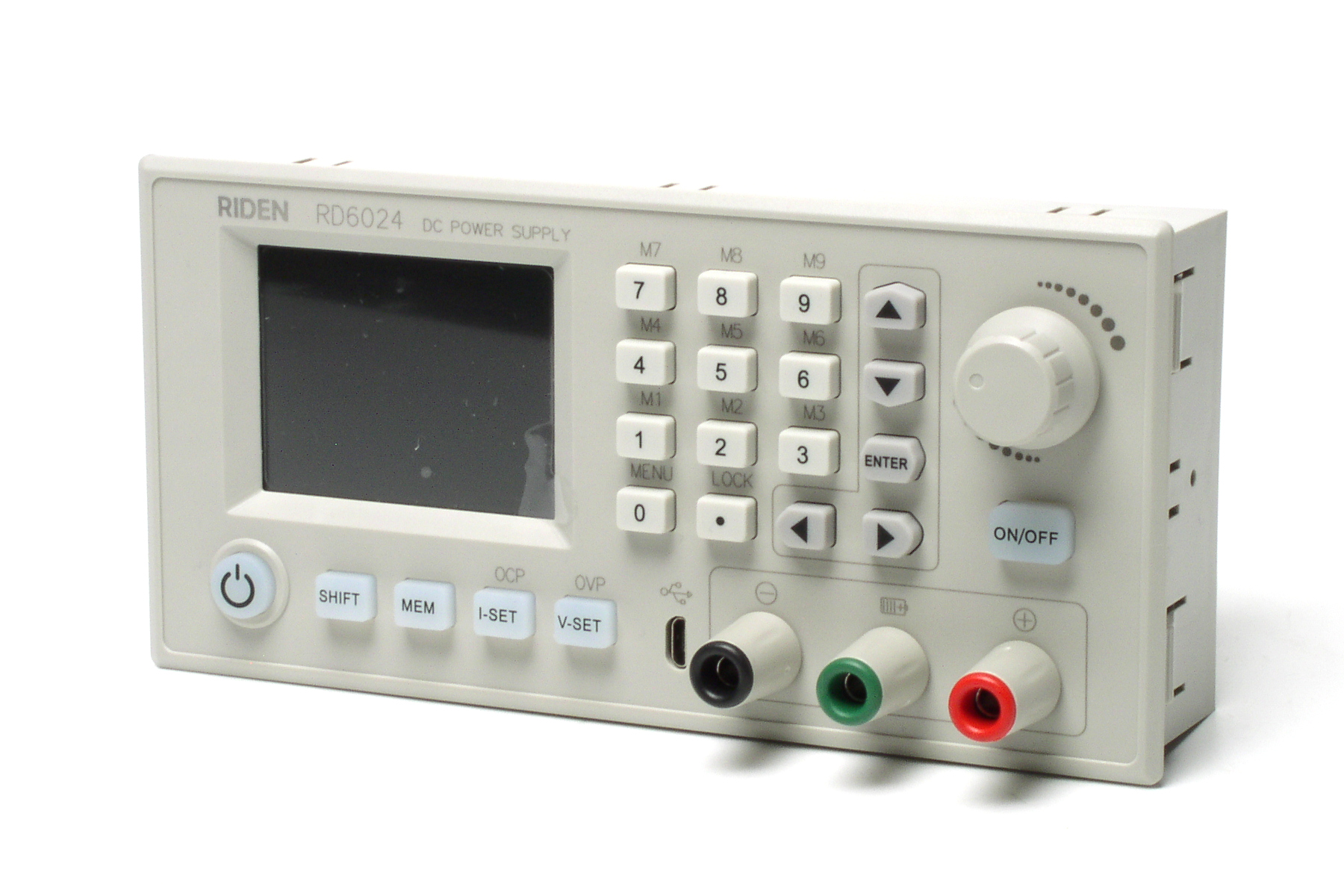

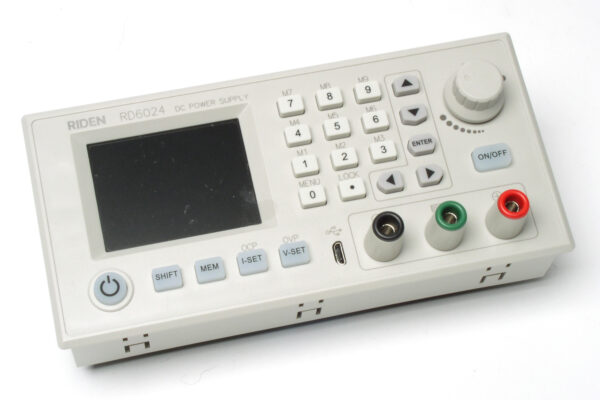

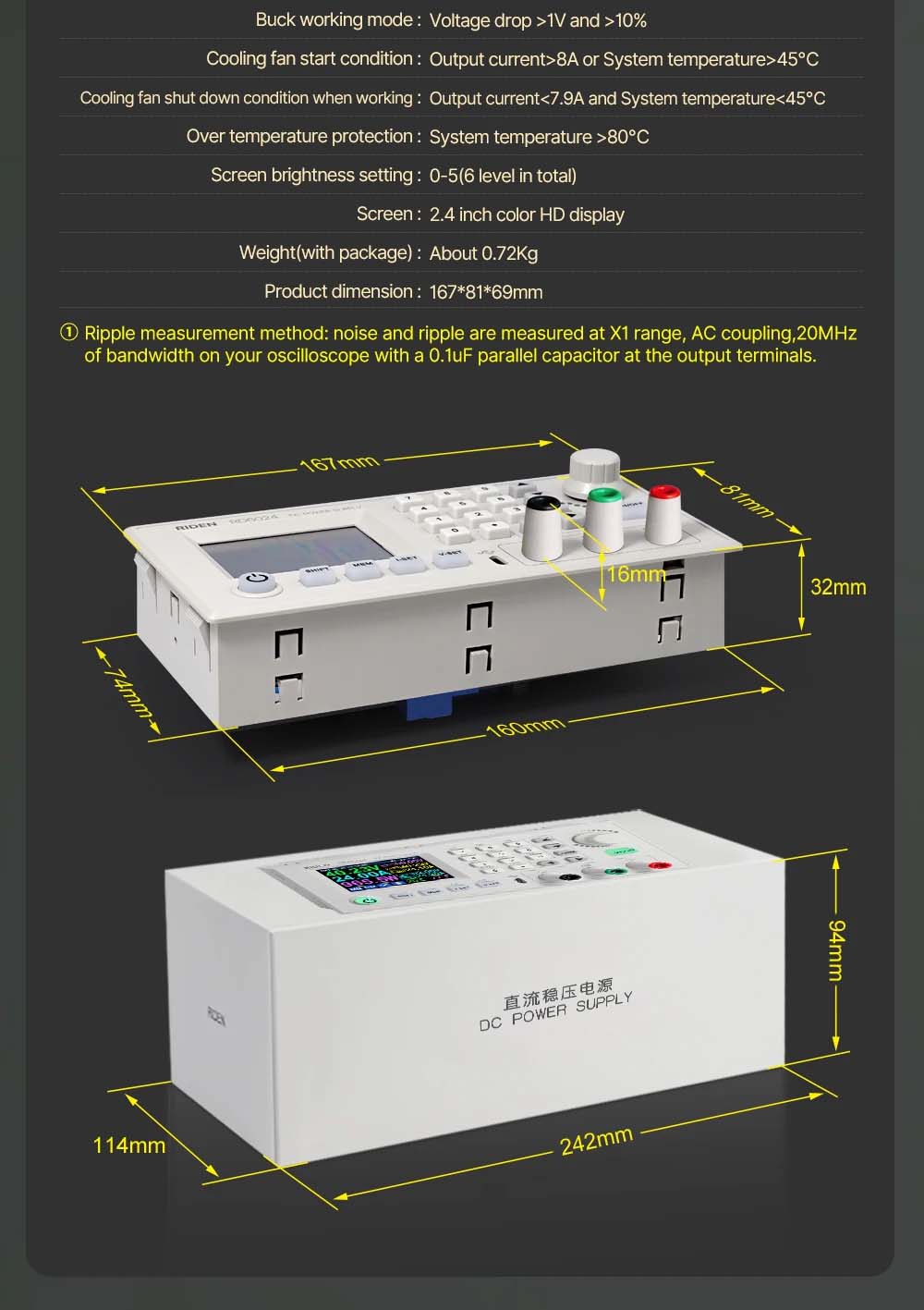

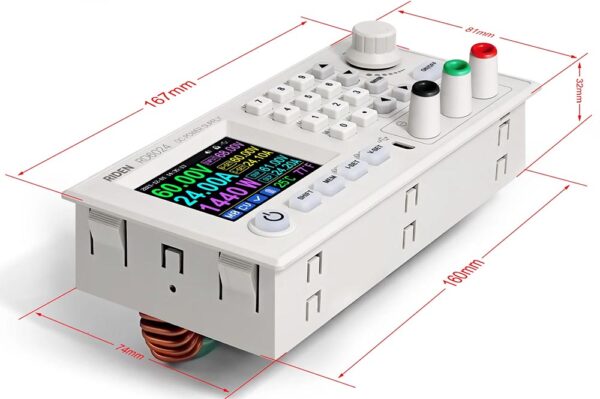

Riden RD6024 Panel sterujący – moduł zasilacza

Panel zasilacza RD6024 może być podłączony z zasilaczem rekomendowanym przez producenta obecnie proponowany Riden 1500-68 i zmontowanym w obudowie S800. RD6024 może być także podpięty do innego zasilania, nie przekraczającego 70V. Na przykład zasilanie panela mozna zrealizować na transformatorze i mostku diodowym z kondensatorami filtrującymi, jeśli nie jest konieczne do 70V, to wystarczy np.: 30V/25A i mieć zasilacz dla niższych napięć.

RD6024 to panel sterujący, z funkcjami sterowania prądu i napięcia, zarówno dla zasilania jak i ładowania – jest osobny zacisk, masa jest wspólna.

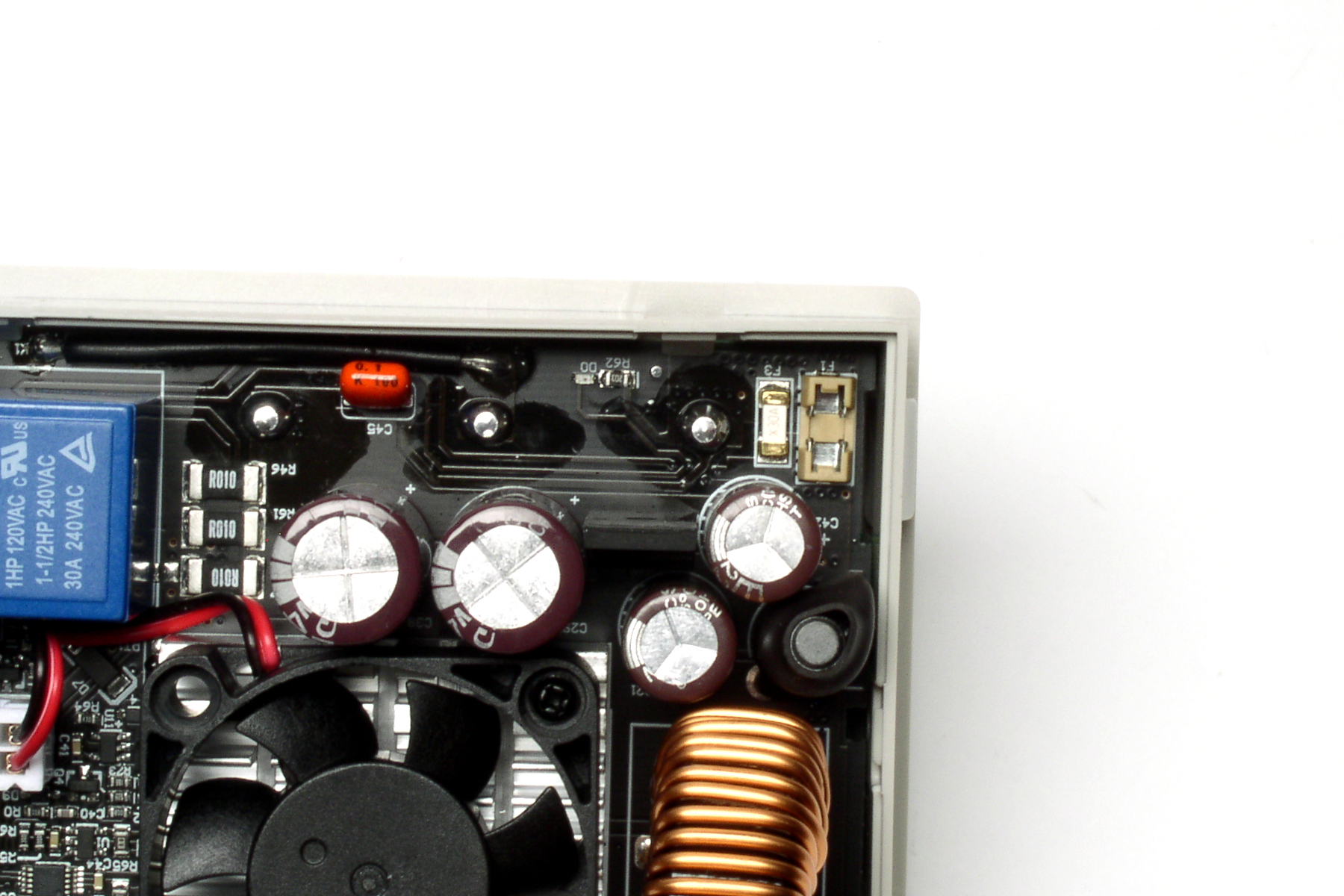

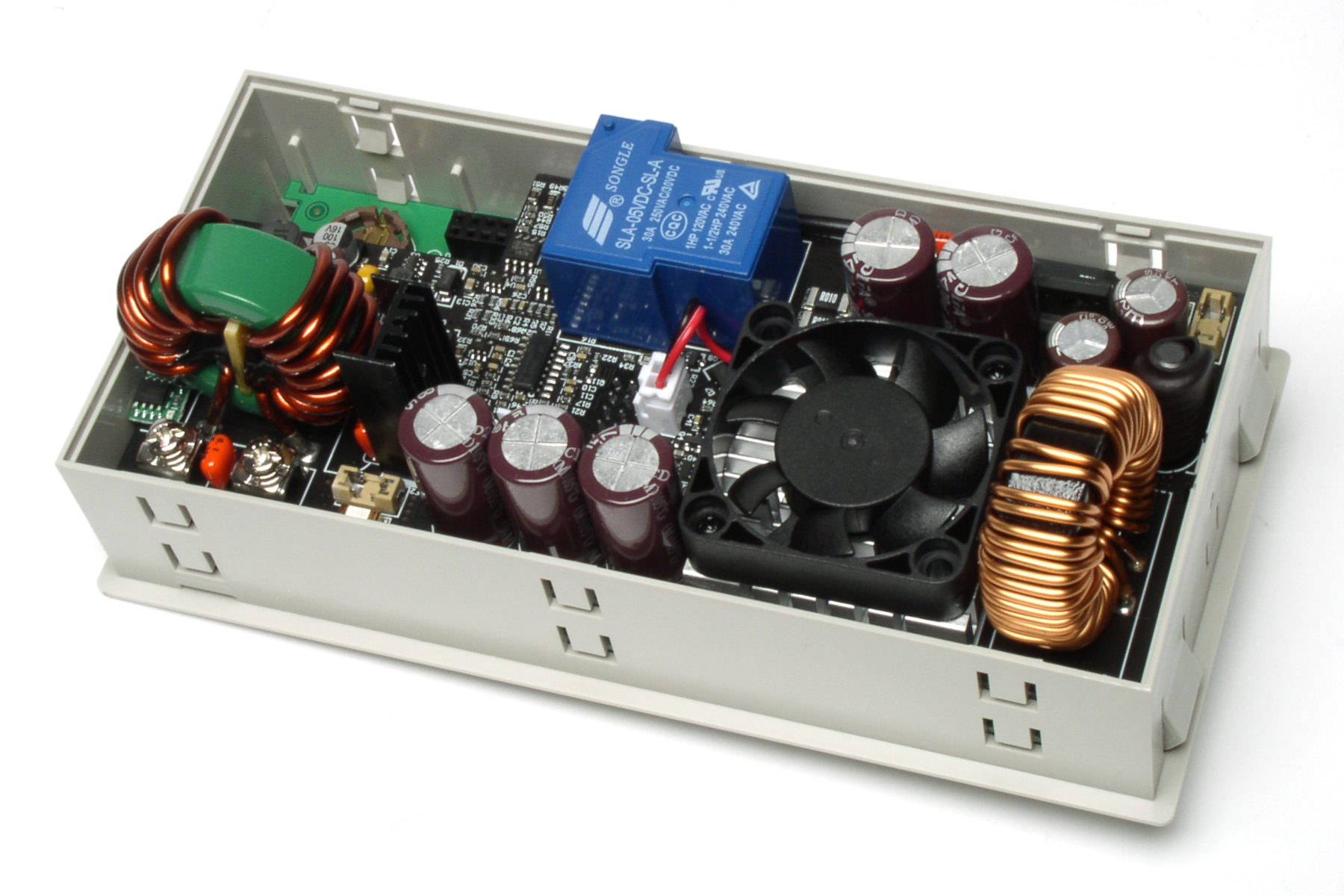

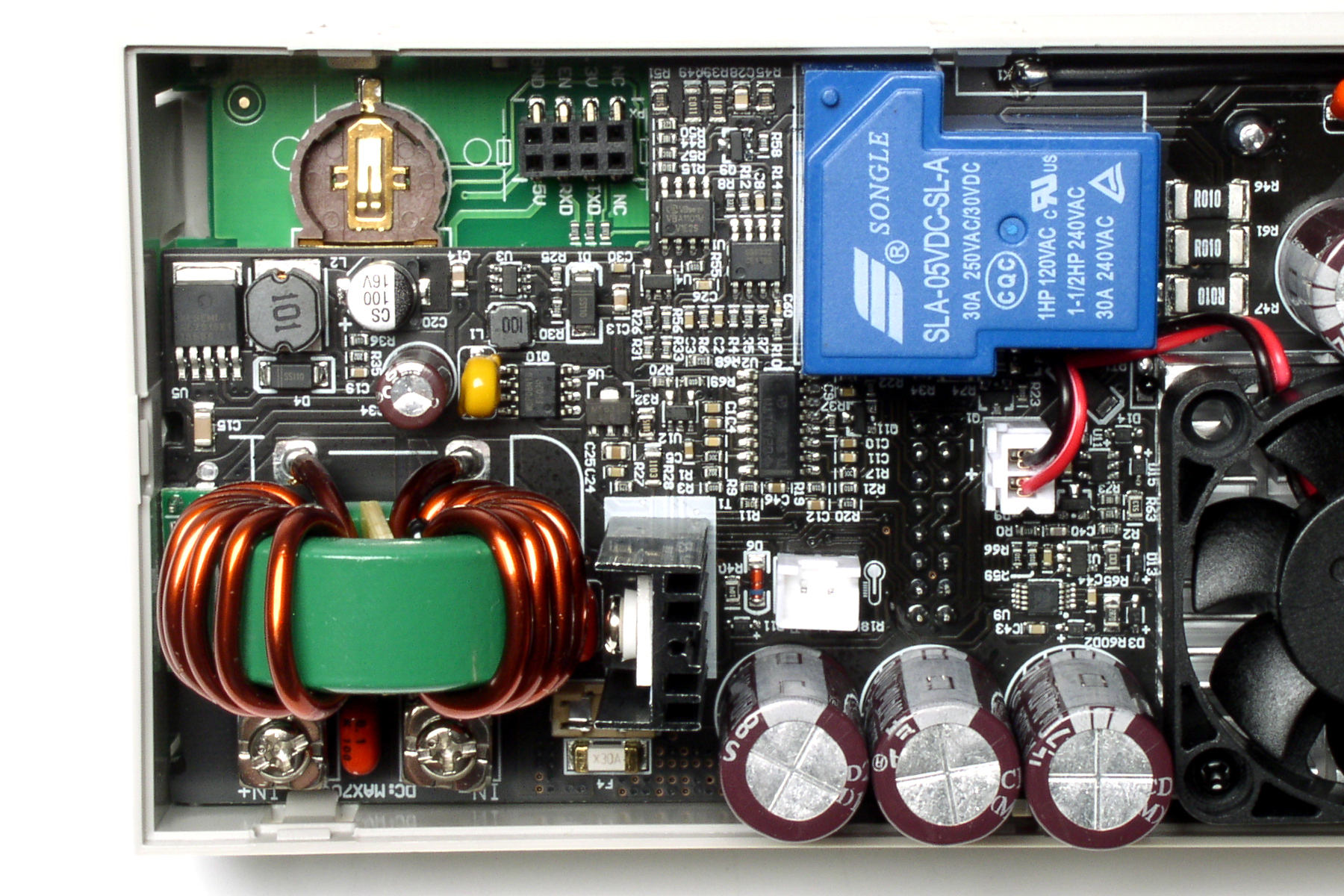

Wraz z modułem znajduje się zapasowy bezpiecznik SMD, kabel z czujnikeim temperatury. Strerowanie funkcjami panela, np. zmiana napięcia, realizowana jest na 2 sposoby: za pomocą pokrętła i strzałek do przesunięcia kursora 00.00, lub wpisania napięcia/prądu bezpośrednio z klawiatury numerycznej. W module można zauważyć dwa gniazda bezpiecznikowe – obok są wlutowane bezpieczniki SMD, taki sam jest w zestawie (jedna sztuka) i w razie wystąpienia przeciążenia i przepalenie się bezpiecznika, mozna założyć drugi w przygotowaną podstawkę. Jeden bezpiecznik jest od strony zasilania panela, a drugi od strony zasilania odbiornika. Dobre rozwiązanie z „wymianą” bezpiecznika – nie wymaga lutownicy – choć jak podaje producent jest to rozwiązanie tymczasowe aż do wlutowania nowego bezpiecznika SMD.

RD6024 posiada zegar czasu, jednak wymaga podtrzymania bateryjnego (jest gniazdo na baterię CR1220), dołączamy baterię do panela.

Zasilacz Riden ma komunikację przez USB, podczas komunikacji z komputerem, przyciski w zasilaczu nie są aktywne.

Opisy przycisków i głównego okna informacyjnego w RD6006: LINK.

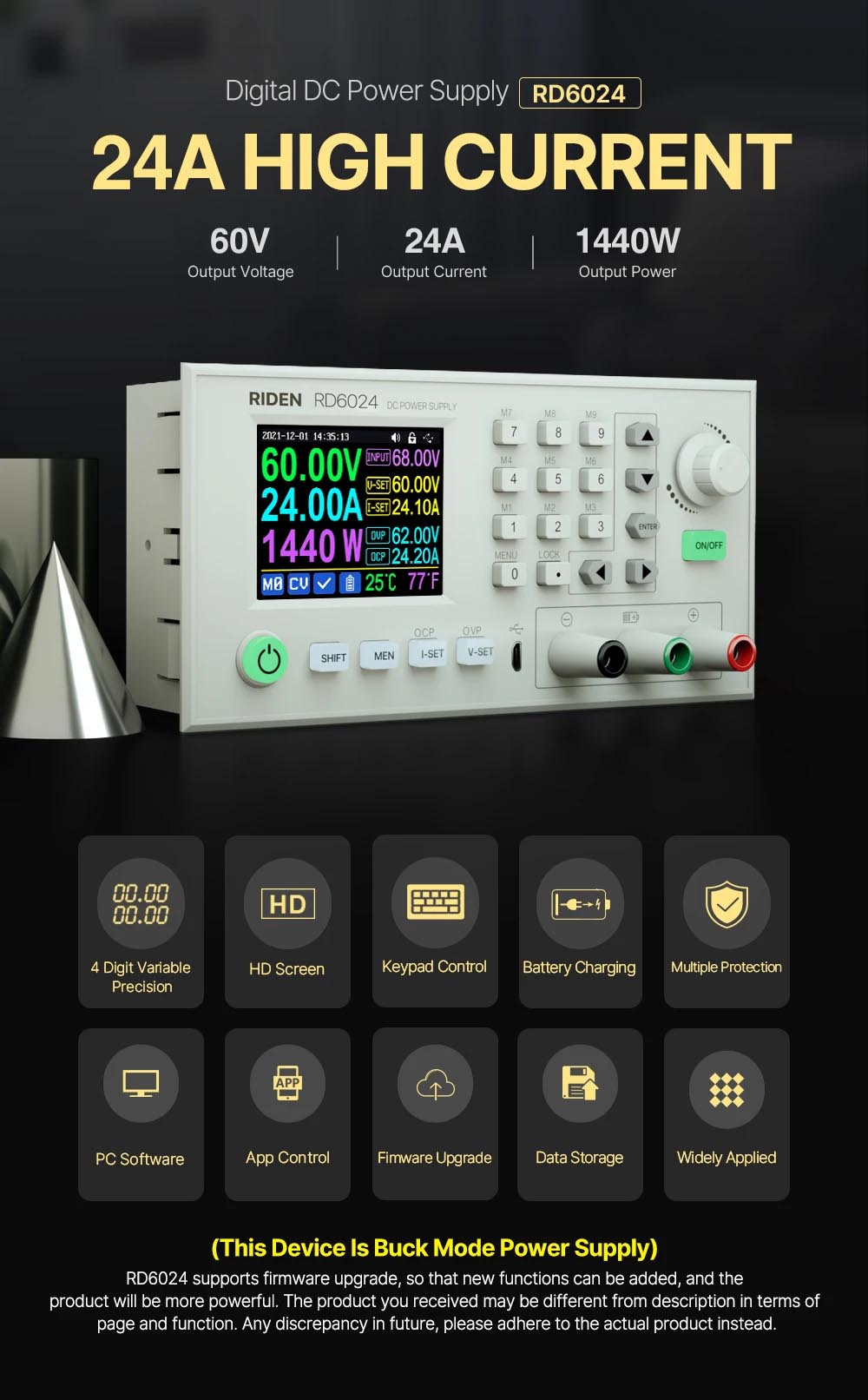

Kilka cech panela modułowego Riden RD6024 jako zasilacza:

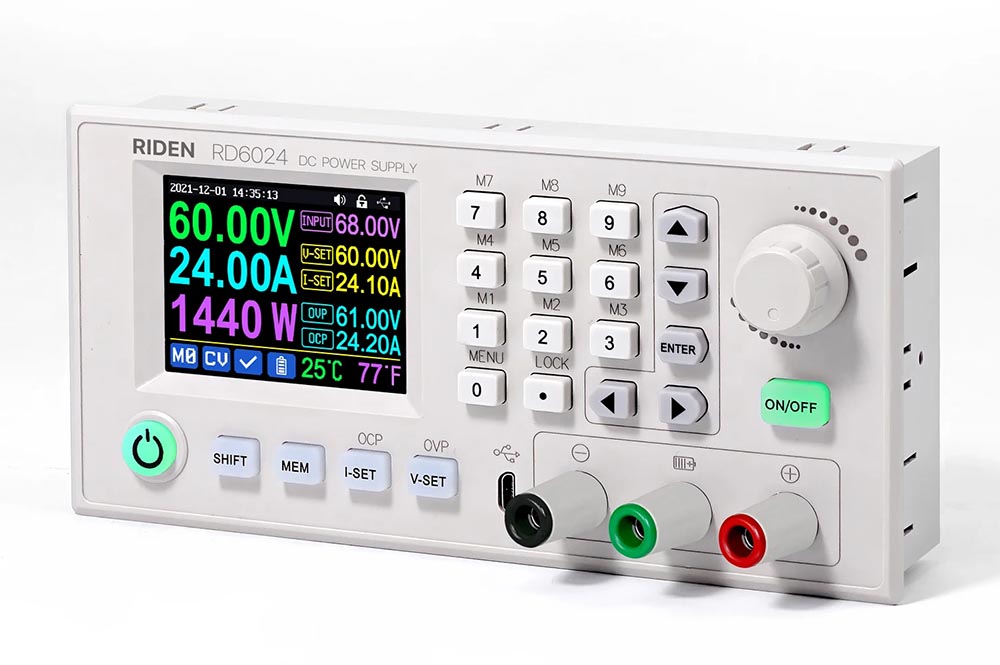

• Wyświetlanie pomiarów w sposób: „00.00

Dokładność do drugiego miejsca po przecinku, dla prądu, napięcia i mocy.

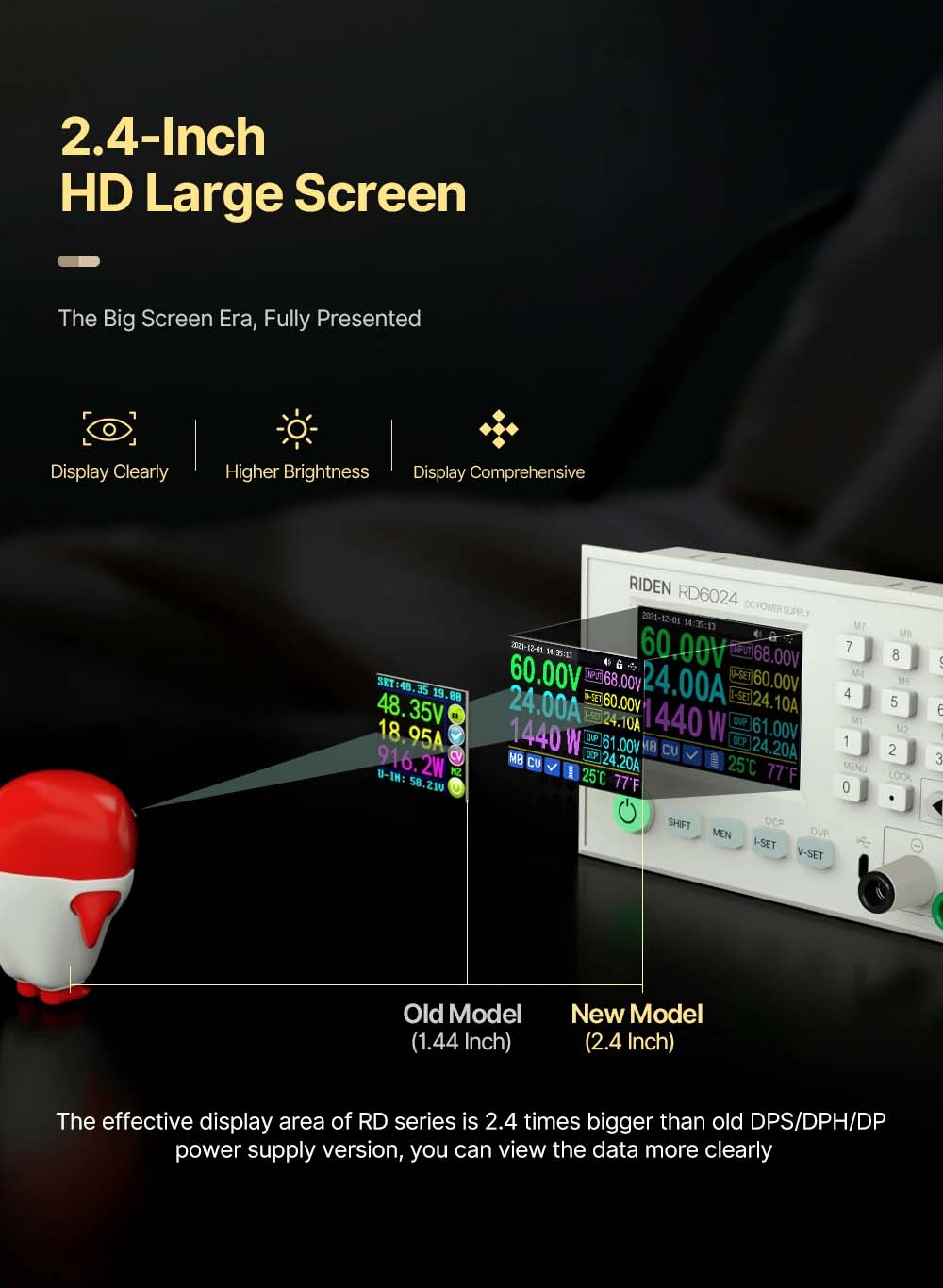

• Wyświetlacz 2,4cala

Wbudowany większy wyświetlacz niż w poprzednich konstrukcjach modułów zasilaczy Riden. Zwiększenie kontrastu/jasnosci i więcej informacji zawartych na ekranie.

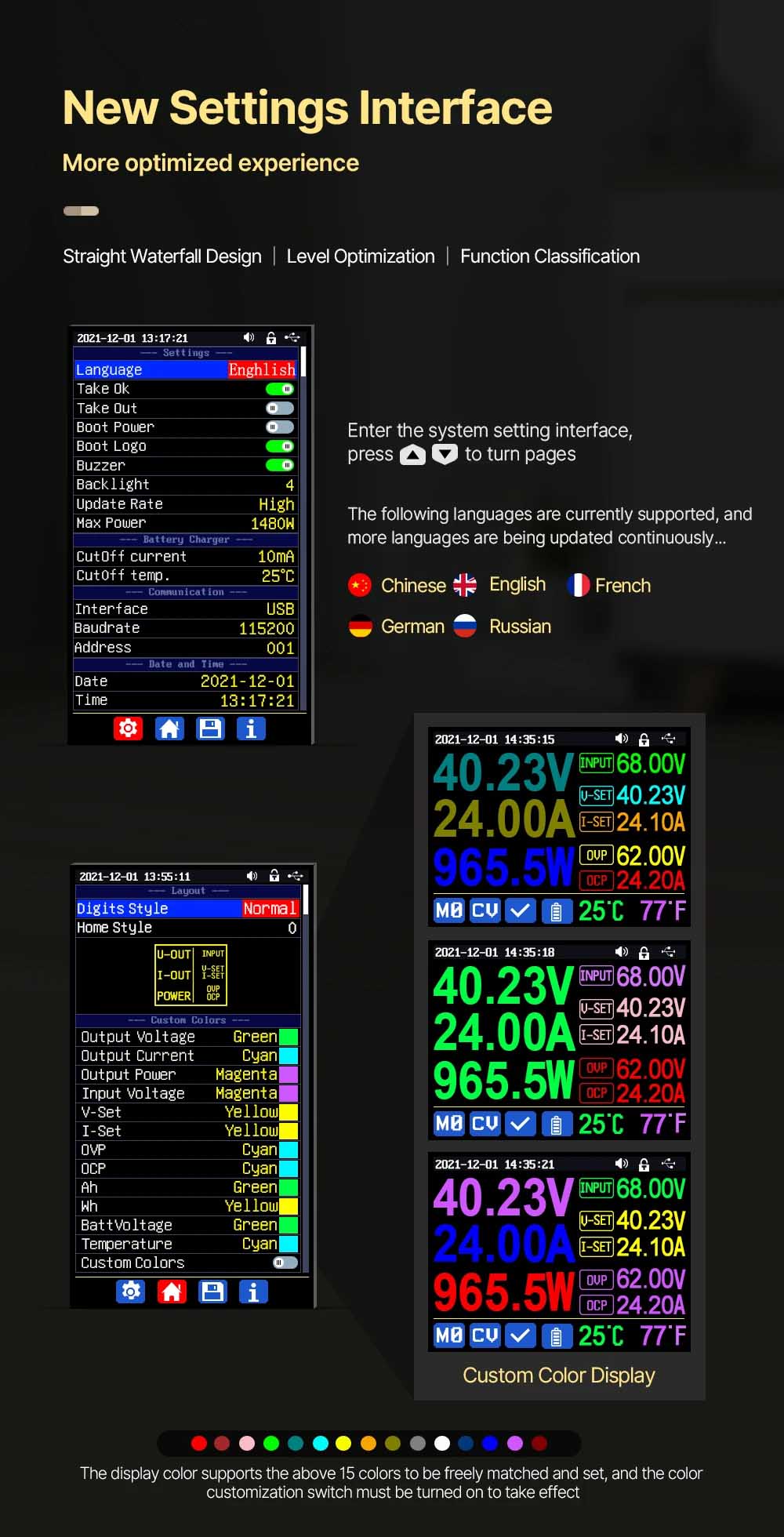

• Ustawienia własne użytkownika

Zmiana kroju czcionki oraz ich kolorów.

• Klawiatura numeryczna

Obsługuje szybką pamieć 1-9, oraz bezpośrednie wprowadzanie ustawień.

• Zasilanie obwodów uzytkownika i osobno ładowanie baterii

Osobny zacisk do podłączenia akumulatora, zewnętrzny czujnik temperatury na kablu dla ładowanych ogniw.

• Zabezpiecznia

Termiczne, prądowe, napięciowe. Zarówno od strony zasilania modułu jak i na wyjściu.

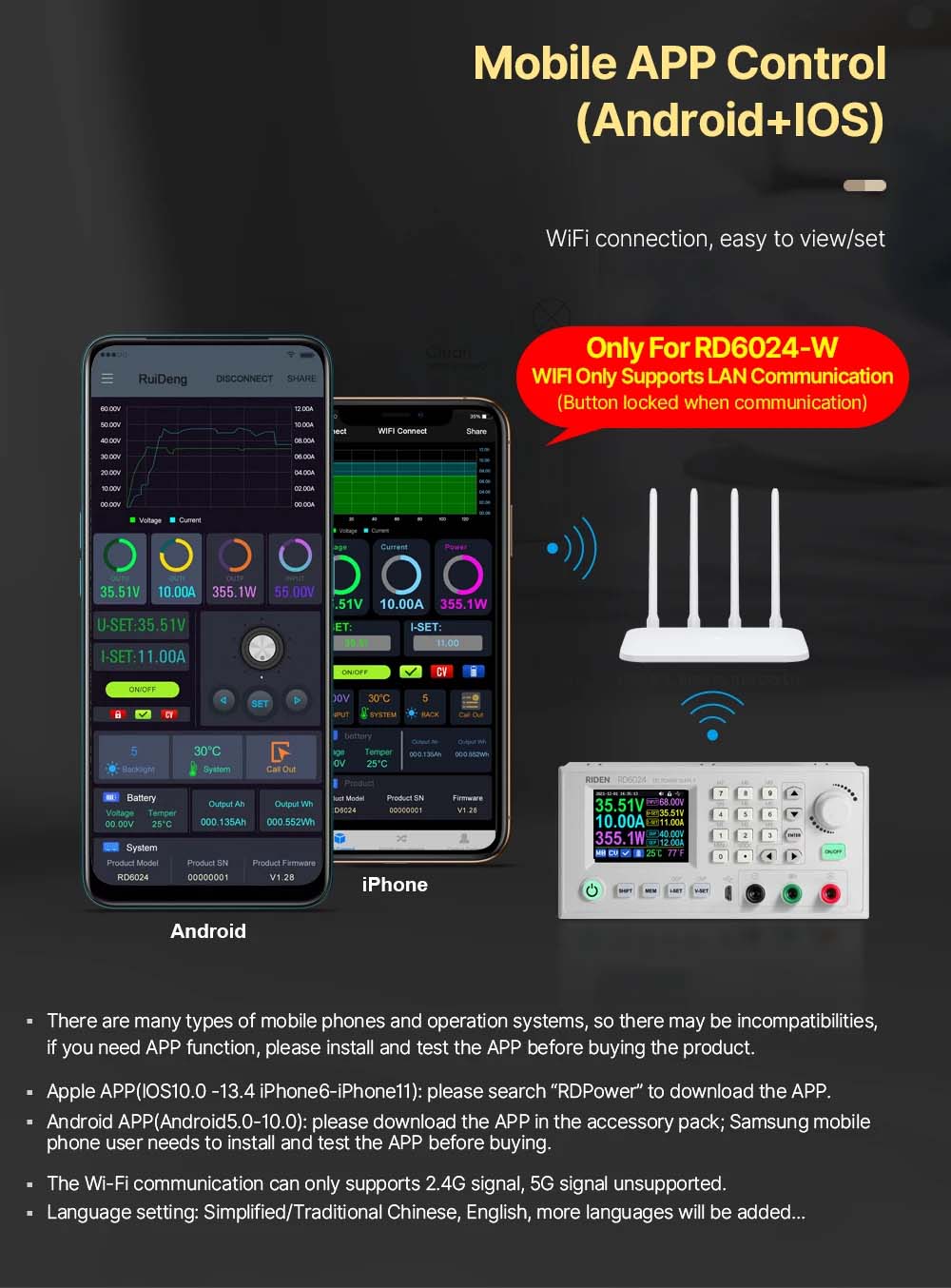

• Oprogramowanie

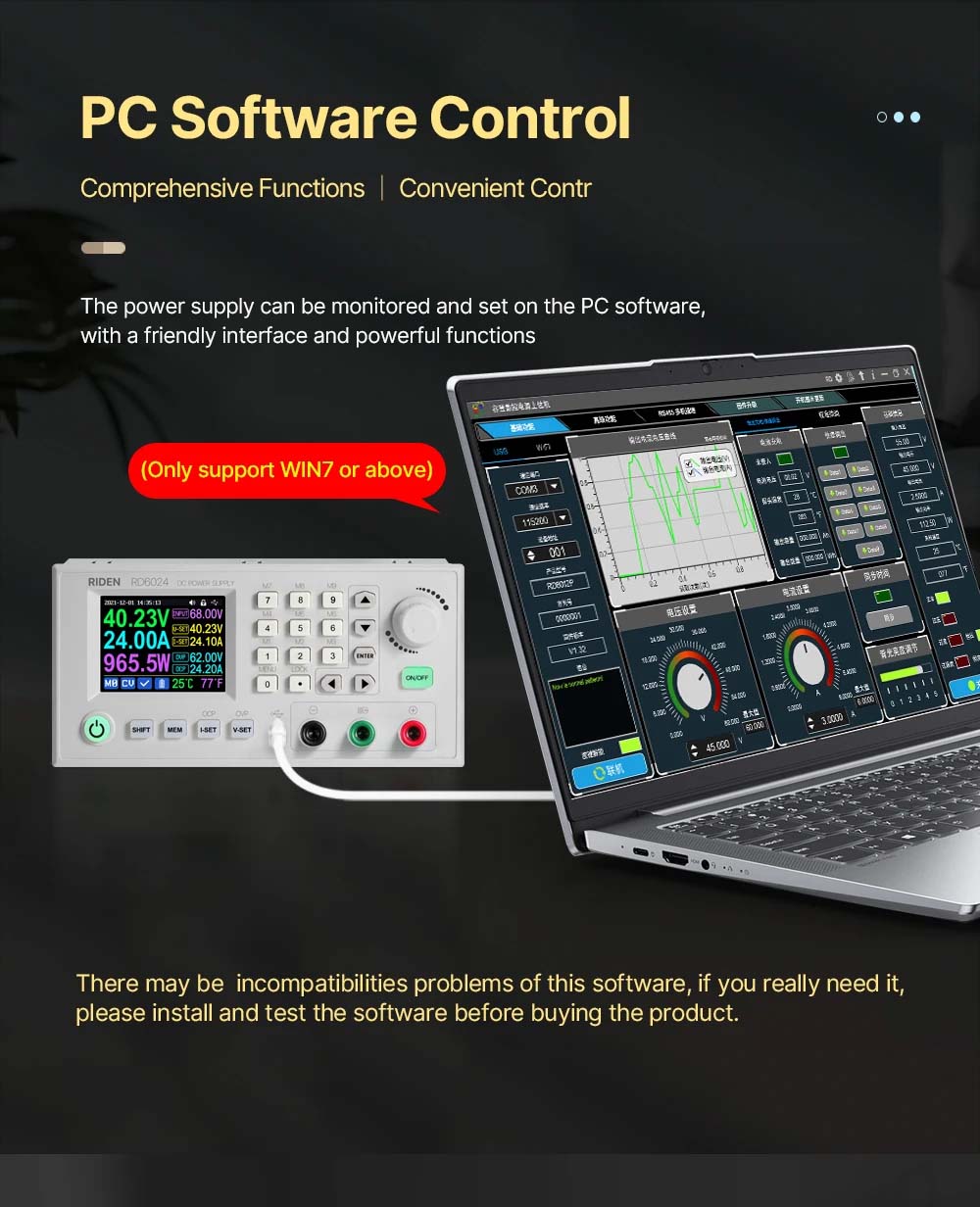

Na komputery PC, android i iOS.

• Firmware

Możliwość aktualizacji wewnętrznego oprogramowania.

• Informacje z pomiarów dla użytkownika

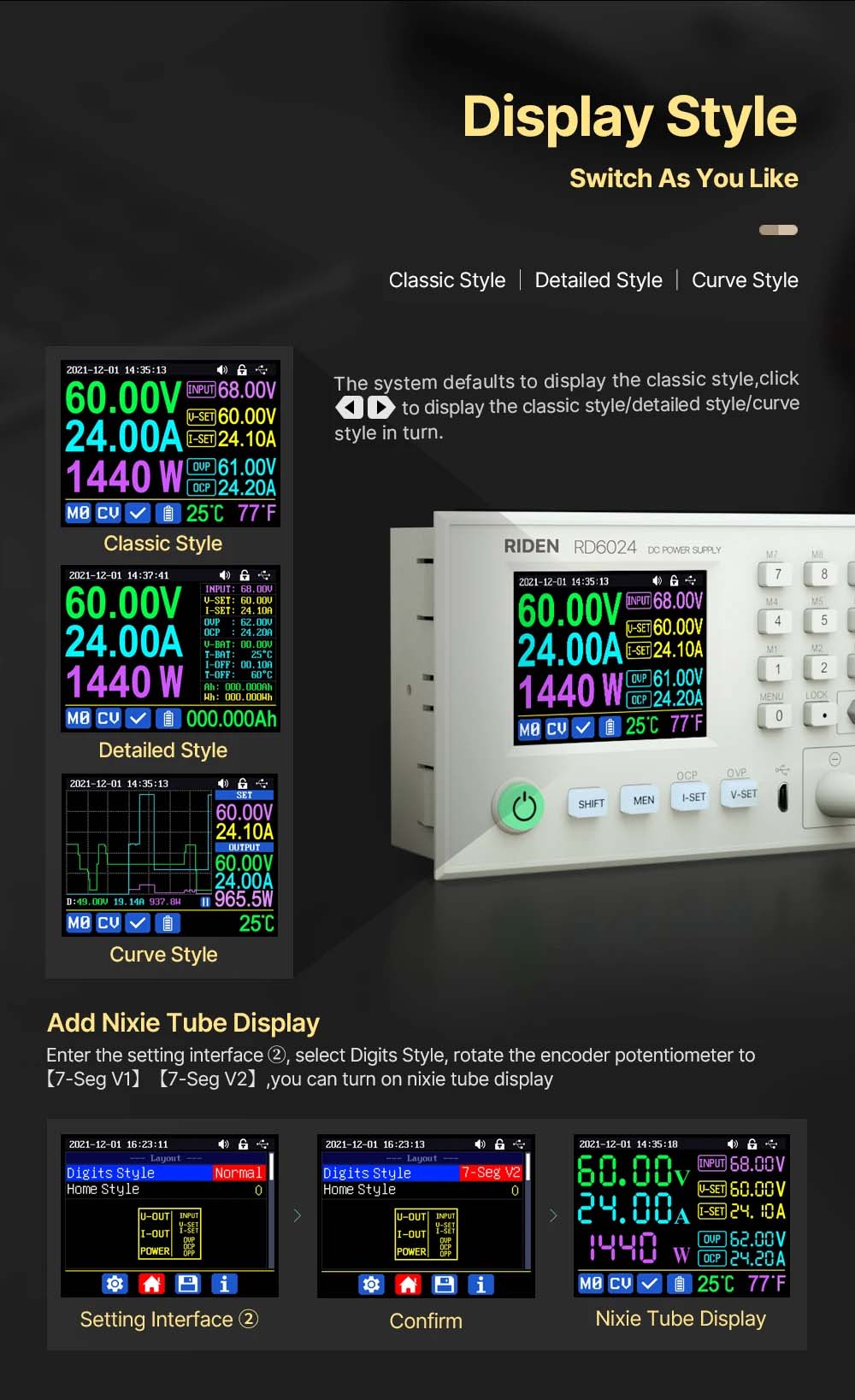

Pierwszy ekran jest z podanym napieciem, prądem, mocą.

Drugi ekran to wykresy powyższych

Trzeci ekran to jak najwięcej naraz informacji dla użytkownika o ustawieniach i zabezpieczeniach

• Zastosowanie

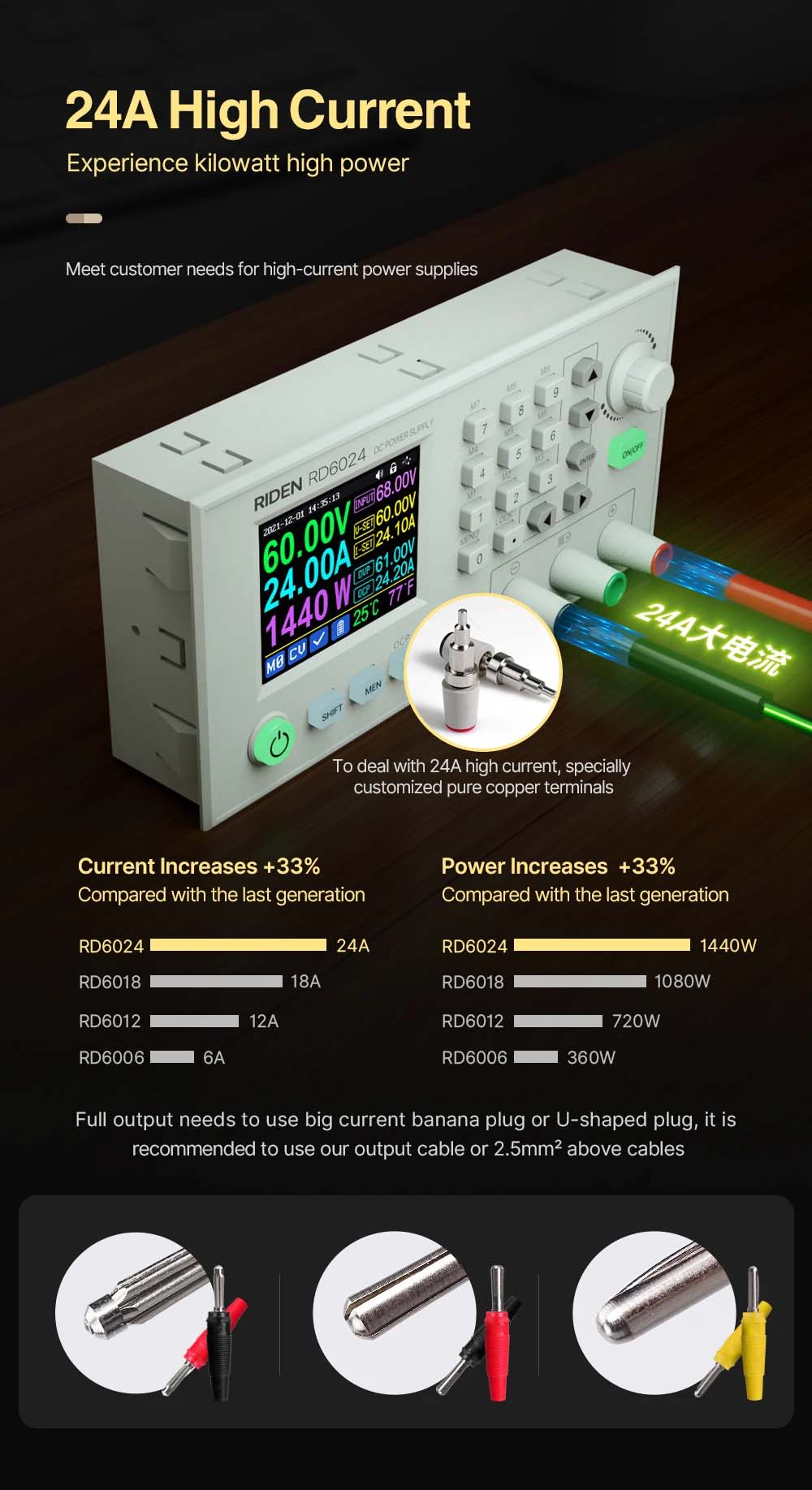

RD6024 wykonany dla uzytkowników, którzy wymagają większych prądów niż 18A (poprzedni model zasilacza producenta).

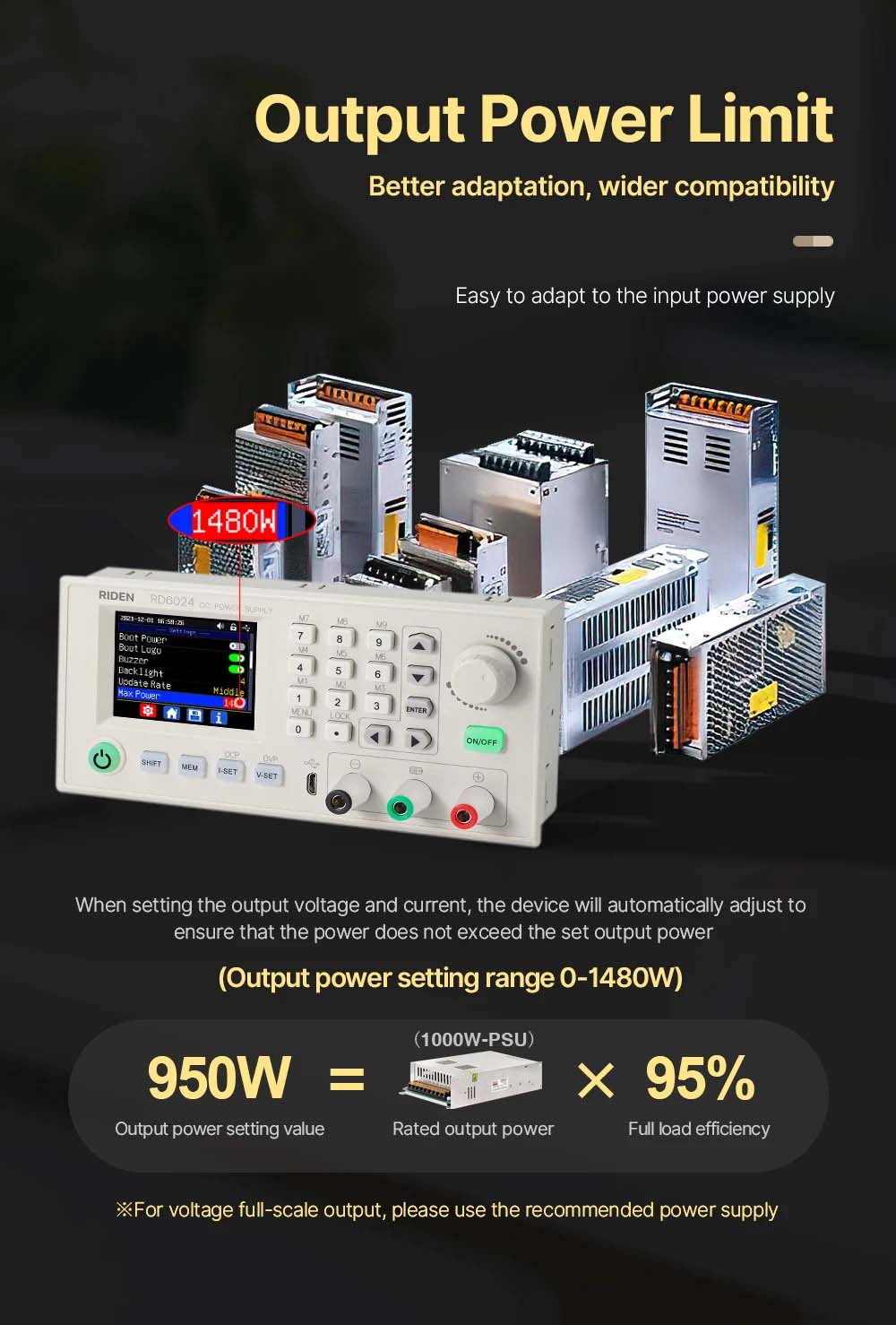

• Napięcie i prąd

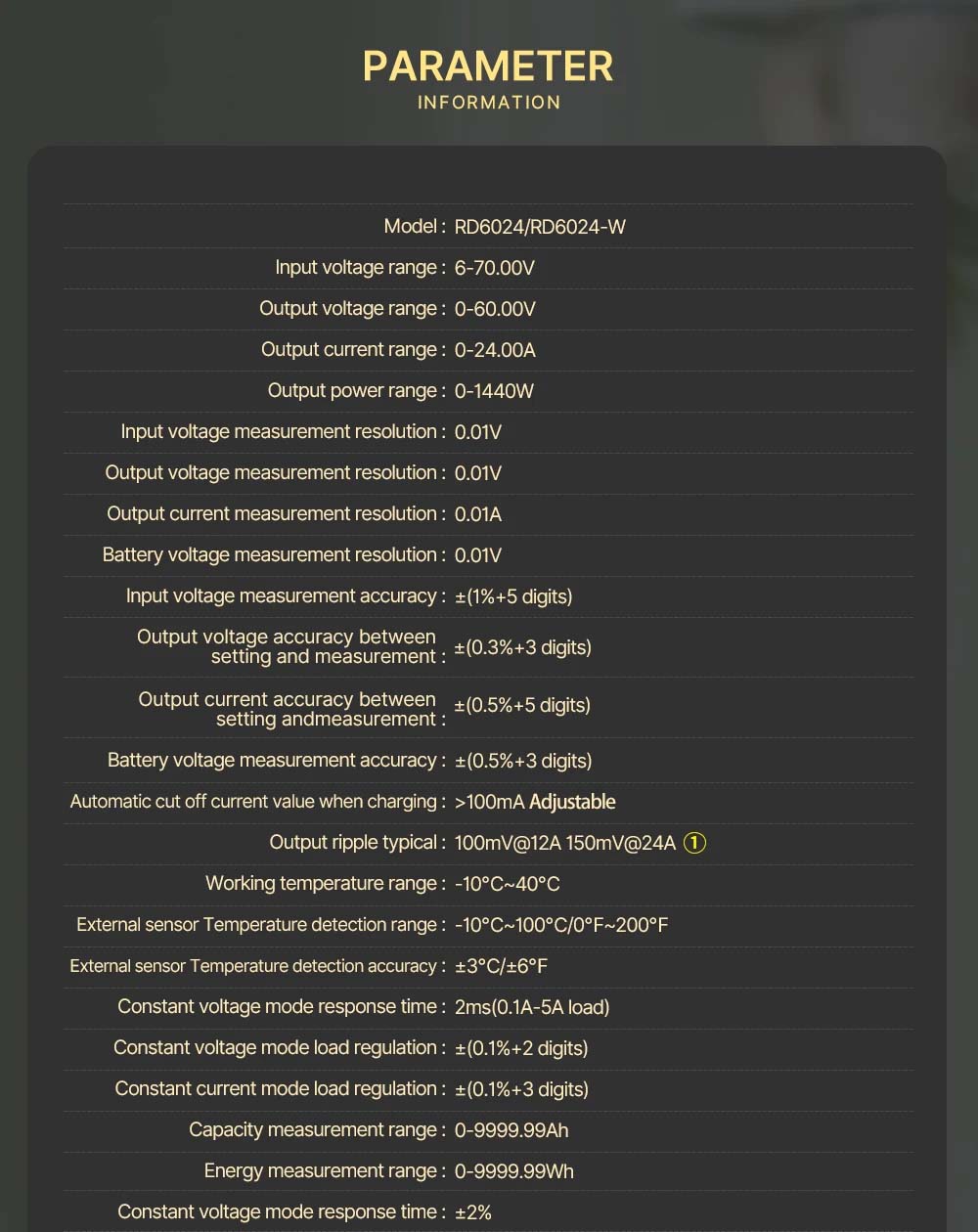

Maksymalne napięcie i prąd jakie można uzyskać: 60V i 24A (1440W). Dla pełnego zakresu napięcia wyjściowego, należałoby użyć rekomendowanego przez Riden zasilacza sieciowego.

• Typ zasilacza

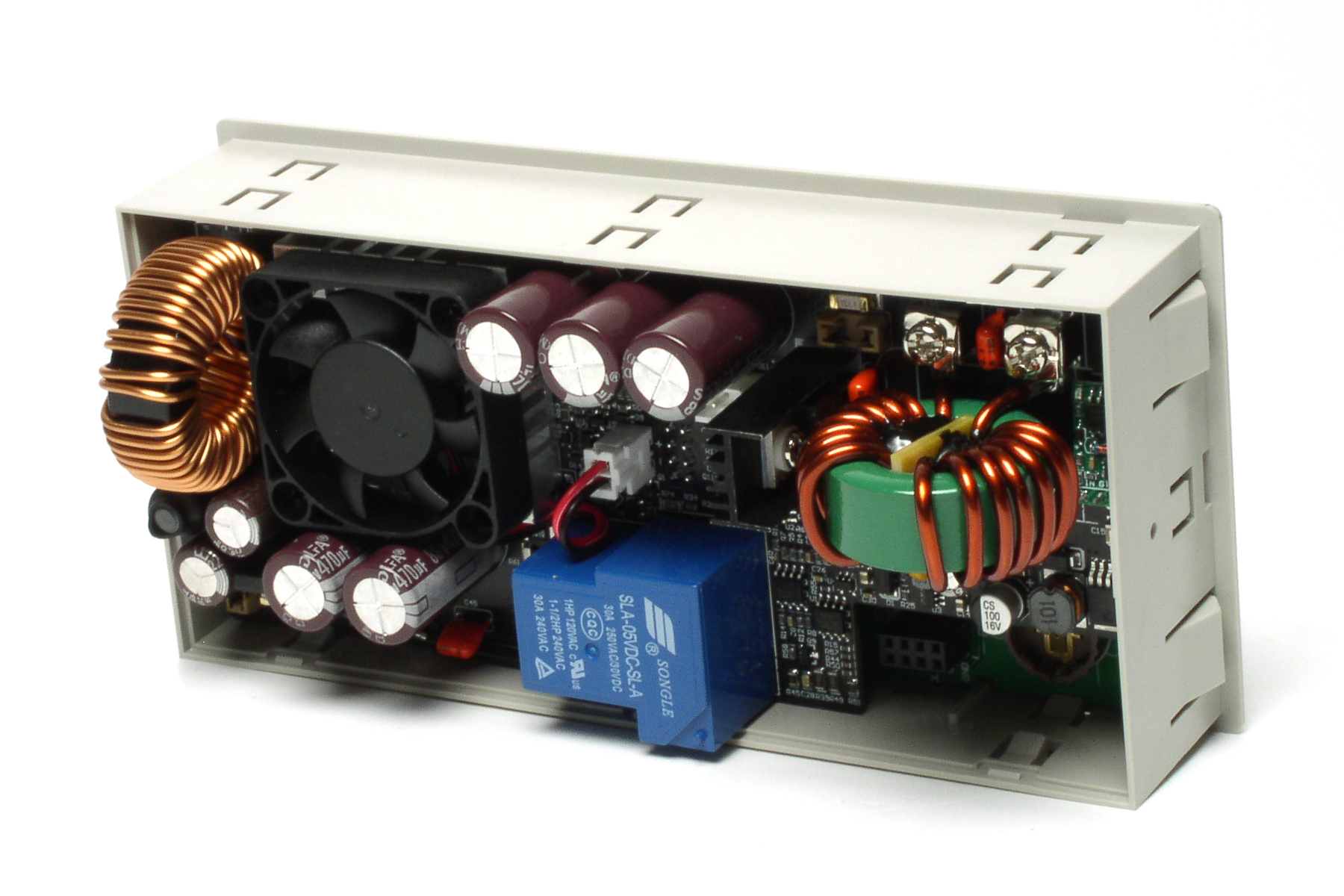

Urządzenie działa jako zasilacz typu buck. Zasilanie tego typu można spotkać w każdym komputerze i karcie graficznej.

• Styk zwierny

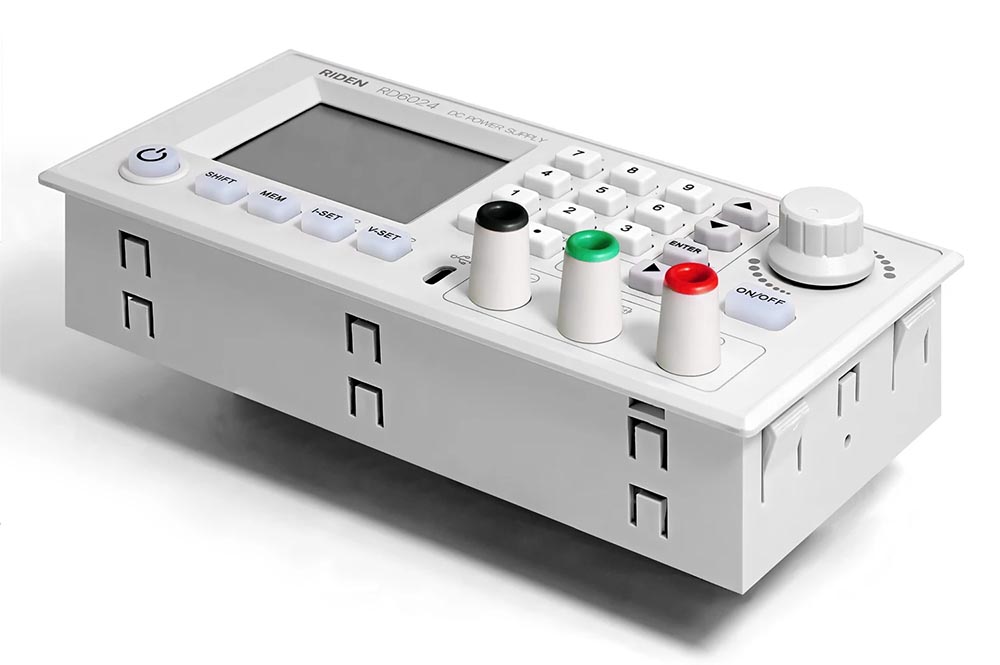

Podczas odłączania wyjścia zasilania przyciskiem „ON/OFF”, wyjście z zasilacza jest zwierane! Nie należy ładować na tych zaciskach baterii. Do ładowania jest środkowe, zielone złącze typu banan.

• Ładowanie akumulatorów

Podczas podłączenia baterii/pakietu/akumulatora pod zaciski: czarny (minus) i zielony (plus), automatycznie zasilacz przejdzie w tryb ładowarki. Ustawia się przyciskami tak samo jak zasilacz.

Akcesoria opcjonalne dla panela RD6024:

• Obudowa S800
• Zasilacz Riden 1500-68
• Gotowe kable silikonowe X25A Riden

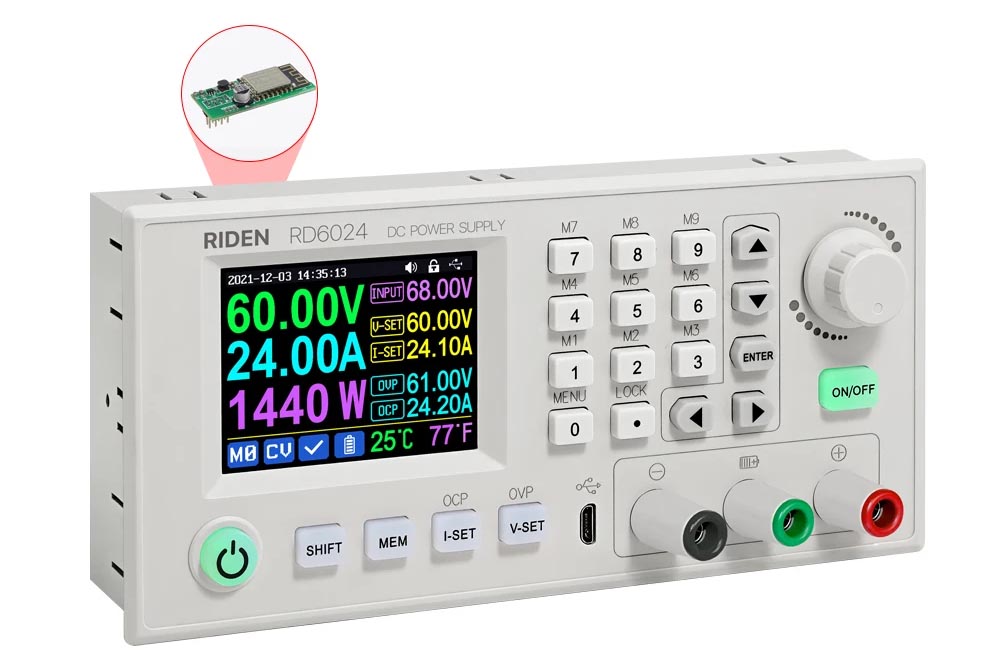

• Moduł WIFI
• Nakładka silikonowa
