SKU: rd6030-panel

Riden RD6030 Panel – jednostka centralna zasilacza

0,00-30 A, 0,00-60 V, moduł 1800 W, wymaga zasilacza sieciowego

Informacje dodatkowe

typ

Producent

Na stanie

820,00  netto: 666,67

Na stanie

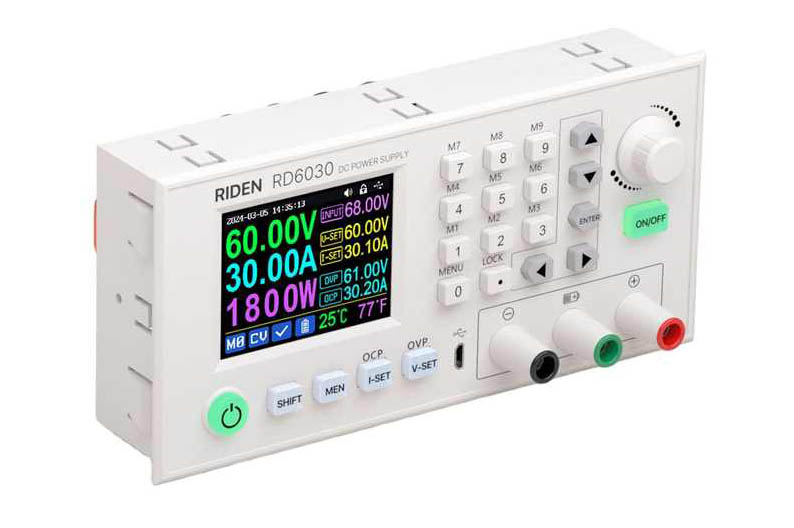

Riden RD6030 Panel zasilacza w postaci modułu

RD6030 Panel to moduł w pełni działającego zasilacza Riden, w postaci panela – cała elektronika sterująca i pomiarowa znajduje się w tym urządzeniu. Wystarczy podłączyć do własnego źródła zsilania do maksymalnie 70V i mocy 1800W aby uzyskać pełną obciążalność w całym zakresie panela. Panel można podpiąć pod inny zasilacz impulsowy lub transformatorowy (z mostkiem diodowym i kondensatorem wygładzającym), choć producent informuje aby korzystać z jego zasilaczy które są sprawdzone pod kątem braku szpilek w zasilaniu. Szpilki zasilania wg producenta, mogą być przyczyną kłopotów podczas używania modułu zasilajacego – dotyczy to każdego panela Riden. Jeśli potrzebujesz napięć tylko do 24V to możesz podpiąć własne zasilanie około 30V.

Jeśli potrzebujesz sterowania zasilaczem przez sieć lan, zamów dodatkowo opcjonalny moduł WIFI.
Moduł pasuje do każdego zasilacza Riden.

Zasilacz o kolejne 6A więcej obciążalności niż poprzednik RD-6024. Producent w tym modelu zadbał o niskie tętnienia zasilacza, oraz wyższą sprawność przetwornicy do 98%. Panel potrzebuje do pełnej obciążalności zasilacza co najmniej 1800W przy 60/70V, ale na zasilacze sieciowe 1800W trzeba jeszcze poczekać. Dla 6024 tak samo było, zanim pojawił się zasilacz 1500W. Są oczywiście różne zasilacze 70V/30A i więcej, ale:

– Producent zaznacza że będzie miał w ofercie tylko taki zasilacz, który nie powoduje przepięć

– Musi pasować do obudowy S800, która jest wytworzona na wymiar paneli RD6030 RD6024 RD6018 itd.

– Obecnie pasuje i jest sprzedawany u producenta zasilacz o mocy 1500W

Cały zasilacz RD6030:

Aby mieć w pełni działający zasilacz oparty na panelu i elementach producenta, będzie potrzebne:

  • Obudowa S800
  • Zasilacz RD1500

Posiadamy wszystkie potrzebne akcesoria do złożenia zasilacza w magazynie. Na końcu opisu produktu w produktach powiązanych są dostępne wszelkie części do tego panela.

Dodatkowe opcjonalne części do panela RD6030:

  • Moduł WIFI
  • Bateria CR1220
  • Kable DC X25A
  • Przewód sieciowy 230V z wtyczką C13

Przewód 230V to najpopularniejszy „komputerowy” z wtyczką „C13” i nie jest oferowany, ani sprzedawany przez producenta. Przewody DC można zamówić gotowe u nas: X25A, lub samemu zrobić – najlepsze silikonowe kable: AWG10 AWG12 AWG14 itp.

RD6030 Zasilacz Riden z dodatkowym zaciskiem ładowania baterii oraz zewnętrznym czujnikiem temperatury ładowanych ogniw. Wewnątrz można zamontować moduł WiFi do komunikacji bezprzewodowej, sterowanej przez aplikację RIDEN. W okolicach złącza dla modułu WiFi jest miejsce na niewielką baterię CR1220 do podtrzymania zegara. Wyświetlacz zasilacza ma 2,4cala i składa się z kliku podstron danych dla użytkownika, między innymi ekran wykresów prądu, napięcia i pobieranej mocy. Modele zasilaczy Riden są już znane w kraju, zwłaszcza na YouTube.

Sterowanie z poziomu panela

Szybkie ustawienie wartości prądu i napięcia zasilania z klawiaturki numerycznej (przyjemne silikonowe przyciski), podswietlane na zielono SHIFT MEN I-SET V-SET przy ustawieniach. Na początku obawy przed wklepaniem złej wartości napięcia są duże, jednak z czasem na „żywca” będzie zmieniana wartość napięcia wyjściowego,  wprost z klawiatury numerycznej. Pokrętło z przyciskiem i strzałki służą do poruszania się po menu zasilacza.

Zasilacz i ładowarka akumulatorów w jednym

RD6030 ma 3 zaciski wyjściowe. jedna współna masa (czarny) oraz zacisk wyjścia zasilacza (czerwony) i zacisk wyjścia ładowania akumulatora (zielony). Tryb pracy zasilacza czy prostownika może być tylko wybrany jeden z tych dwóch. Dla zasilacza: ustawienie napiecia i prądu oraz naciśnięcie przycisku ON/OFF na panelu. Dla ładowania… tak samo: ustawienie napięcia i prądu, ale akumulator podłączyć trzeba pod zielony zacisk, pokaże się wskaźnik baterii i można załączyć proces ladowania przyciskiem na panelu: ON/OFF. Ważne aby akumulator miał już napięcie minimalne.

W komplet panela RD6030 wchodzi:

  • Panel RD6030
  • Bezpiecznik
  • Konektory

Dla kompletnego urządzenia zasilającego, wymaga obudowy i zasilacza

Regulacja z najmniejszym krokiem dla napięcia 0,01V oraz prądu 0,01A, zarówno dla zacisków wyjściowych zasilacza jak i ładowania akumulatorów. Przycisk włącznika panela (główny znajduje się z tyłu obudowy) oraz przycisk odcięcia zasilania od podłączonego do zasilacza urządzenia. Jeszcze bardziej wydajny zasilacz dla hobbystów, warsztatów czy laboratoriów.

Cechy zasilacza Riden RD6030:

  • 4 pozycje wyświetlania wartości pomiarów: 00.00
  • Ekran HD wyświetlacza 2,4cala
    • Wyrazistszy
    • Zwiększona jasność
    • Więcej informacji naraz
    • Zmiana czcionki ekranowej (digits style) na:
      • standardowy – litery/cyfry zaokrąglone
      • 7 SEG-V1 czcionka kanciasta jak w lampach nixie
      • 7 SEG-V2 czcionka kanciasta jak w lampach nixie

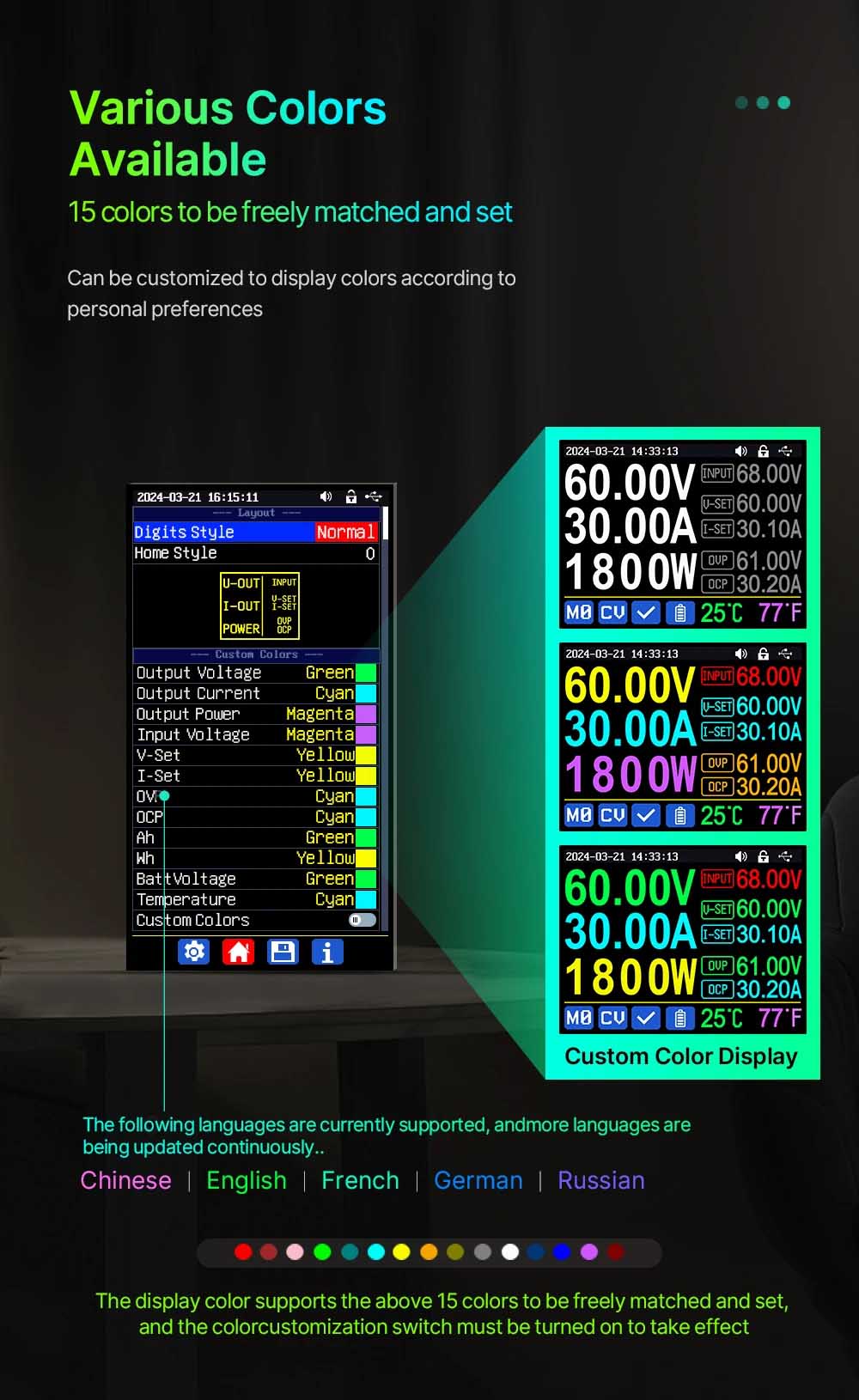

    • Wprowadzenie własnych zmian w kolorystyce czcionek ekranu
  • Sterowanie również za pośrednictwem klawiatury panela (wprowadzanie bezpośrednio wartości klawiaturą 0-9, np: 13,80V)
    • Kalwiatura wykonana z silikonowych przycisków
  • Funkcja ładowania akumulatorów (osobne złącze bananowe)
    • Dodatkowy zewnętrzny czujnik temperatury dla tej funkcji
  • Wiele funkcji ochronnych elektroniki
  • Oprogramowanie na komputery PC
  • Aplikacje na smartfony
  • Aktualizacje firmware
  • Zapamiętywanie danych
    • Pamięć ustawień prądu i napięcia, do 9 pozycji: pod przyciskami 1-9
  • Szerokie zastosowanie

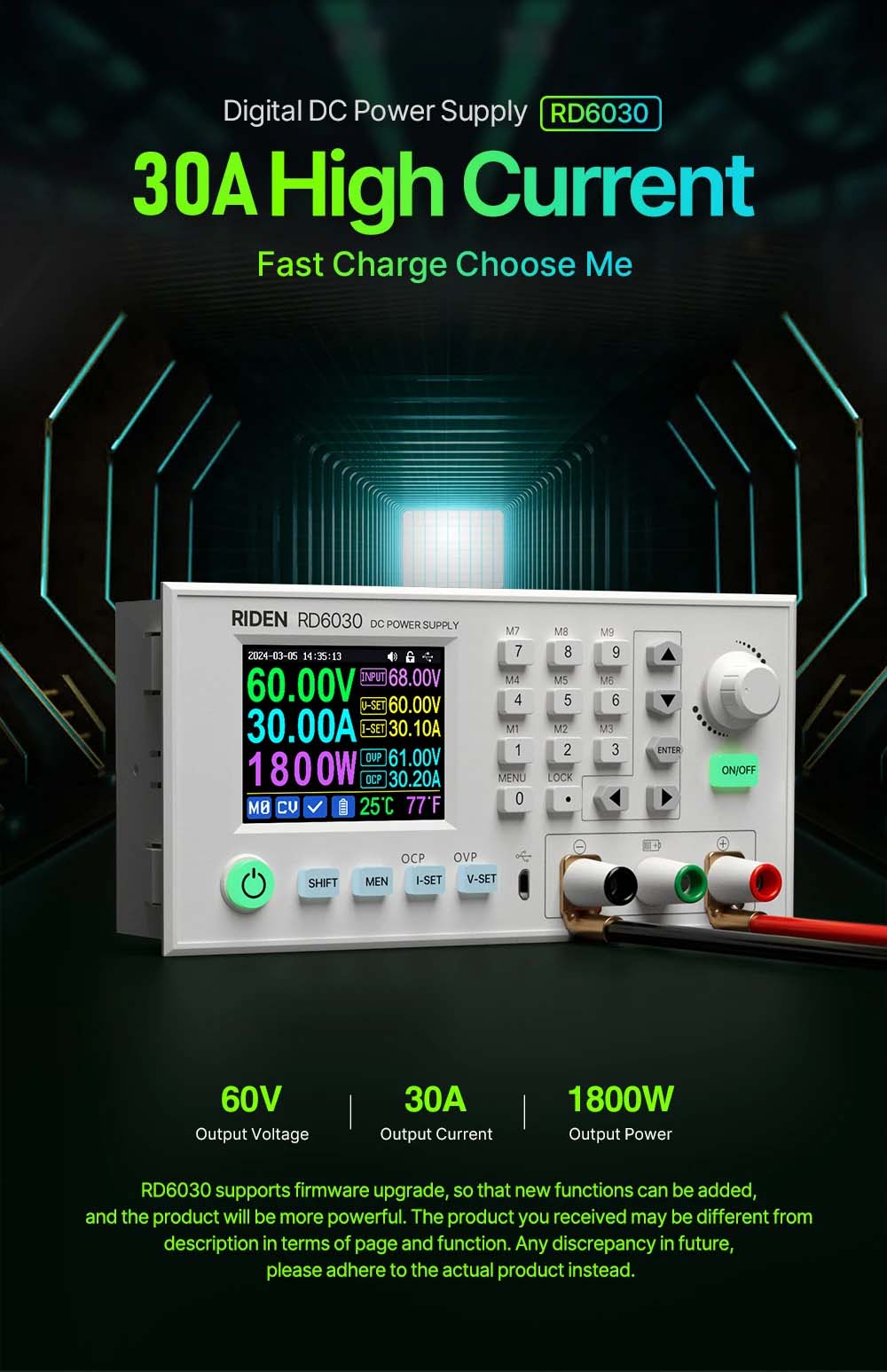

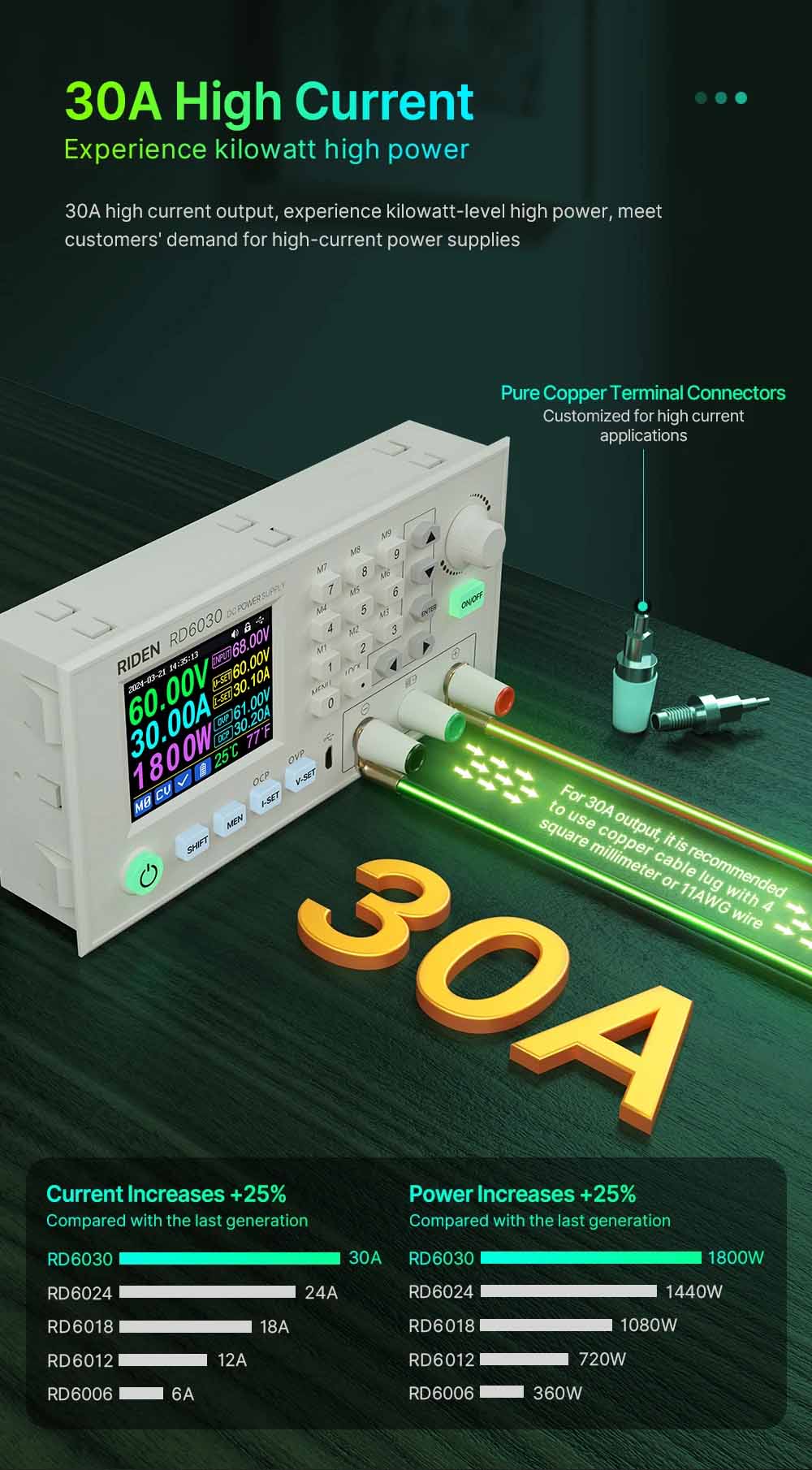

  • 30A dostarcza dużej mocy w całym zakresie zasilania
    • Aby korzystać z tak dużej mocy, kable DC muszą być większe niż 2,5mm2
  • Zaciski bananowe, wewnątrz wykonane z czystej miedzi
  • Wydajność do 1800W

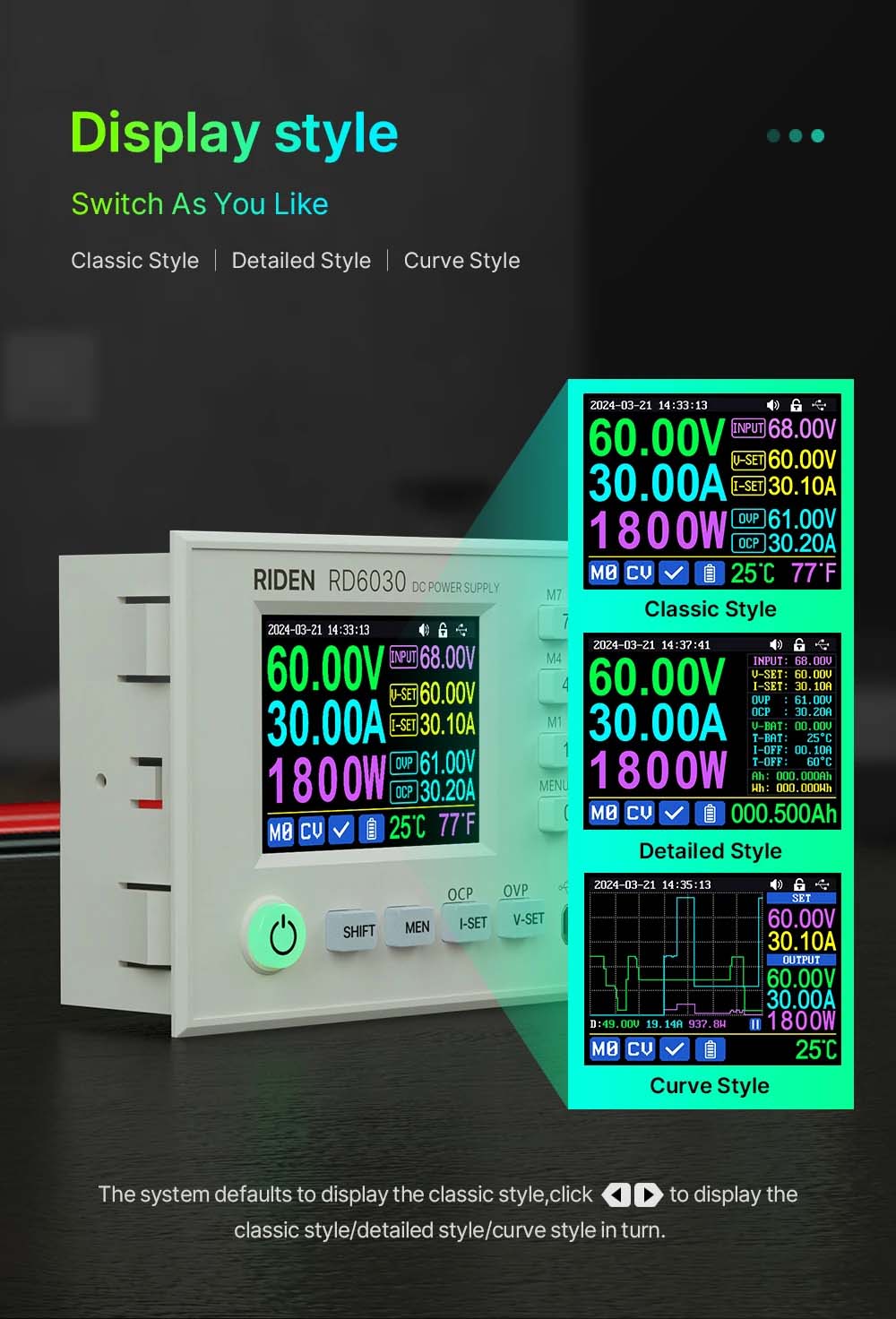

  • Styl wyświetlania:
    • Styl klasyczny – napięcie i prąd/moc podawane cyfrowo
    • Styl detali – wszystkie mozliwe pomiary naraz na ekranie
    • Styl wykresów – kreśli linie które zmieniają wysokość w zależności od mierzonego I/U
  • Zaspokaja potrzeby klientów w zakresie zasilaczy wysokoprądowych
  • Dla pełnego zakresu napięcia wyjściowego, używać rekomendowanego przez Riden zasilacza sieciowego

Funkcja ładowania uruchomi się gdy na zaciski ładowania zostanie podane napięcie. Dostępny jest szeroki zakres napięcia od 0 do 60V co 10mV i może być doskonałą opcją do ladowania pakietów ogniw. Takie pakiety zasilania np.: 48V są popularne w rowerach elektrycznych. Pełna regulacja napięcia i prądu ładowania od 0 do 30A co 10mA, oraz odcięcie zasilania przekaźnikiem gdy tylko ogniwa się naładują, może być świetnym wyborem dla serwisów elektryki rowerowej, gokartów czy hulajnogi.

Cechy zasilacza :

  • Konstrukcja modułowa:
    • Opisywany panel – kontroler -jednostka sterująca
    • Obudowa (opcjonalnie)
    • Zasilacz (opcjonalnie)
  • Czytelny wyświetlacz
  • Sterowanie:
    • Z klawiatury
    • WiFi
    • USB
  • Funkcja ładowarki baterii
  • Wiele zabezpieczeń
  • Zapamiętywanie nastaw
  • 10 pamięci nastaw
  • Gniazda bananowe wykonane specjalnie dla zasilaczy Riden
  • Konfiguracja czcionek
  • Obsługa w różnych językach
  • Silikonowe przyciski na panelu
  • Łatwy zapis ustawień i przywracanie zapisanych ustawień
  • Funkcja ładowania różnych akumulatorów
  • Współpraca z aplikacjami na:
    • PC
    • Android
    • iOS
  • Aktualizacjia firmware
  • Zabezpieczenia
    • Napięciowe
    • Prądowe
    • Temperatury
  • Zegar czasu rzeczywistego

Dane techniczne zasilacza (panela) RD6030

  • Zakres regulacji napięcia wyjściowego: od 0 do 60V (jeśli będzie podpięty pod zasilanie min. 62V)
  • Zakres regulacji prądu: od 0 do 30A (jeśli podpięty zasilacz będzie miał wydajnosć 30A)
  • Zakres napięcia wejściowego: od 6 do 70V (nie jest potrzebne aż 70V jeśli panel będzie działał na granicy np.: 12V)

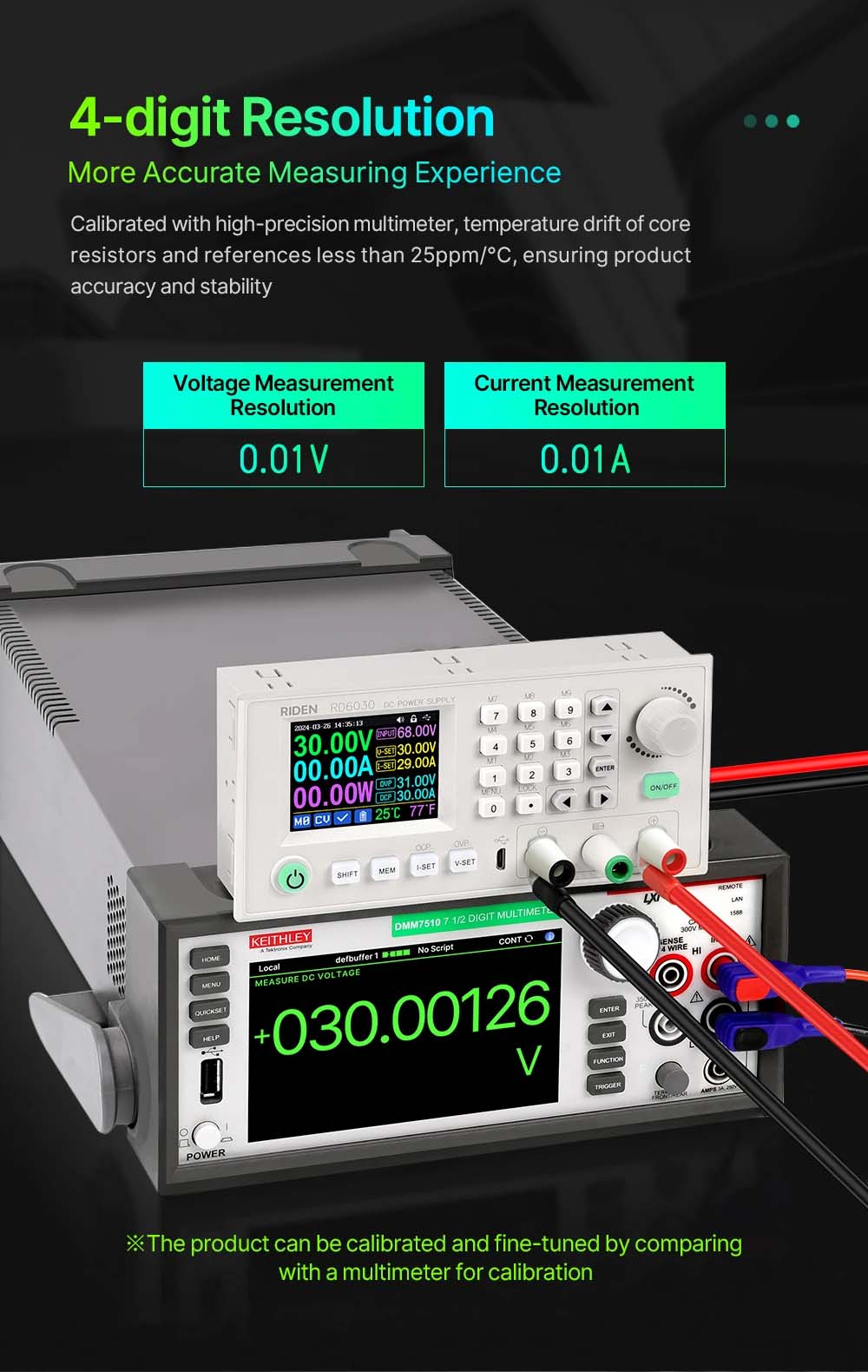

  • Rozdzielczość pomiarów:
    • Napięcie wejściowe: 0,01V
    • Napięcie wyjściowe: 0,01V
    • Prąd: 0,01A
  • Moc: od 0 do 1800W
  • Wyświetlacz 2,4cala kolor
  • Zabezpieczenie:
    • OVC
    • OVP
    • Przed wysoką temperaturą
  • Dokładność pomiarów:
    • Napięcia wyjściowego: ±0,3% +3 cyfry
    • Prądu: ±0,5% + 5 cyfr
    • Napięcia baterii: ±0,5% +3 cyfry

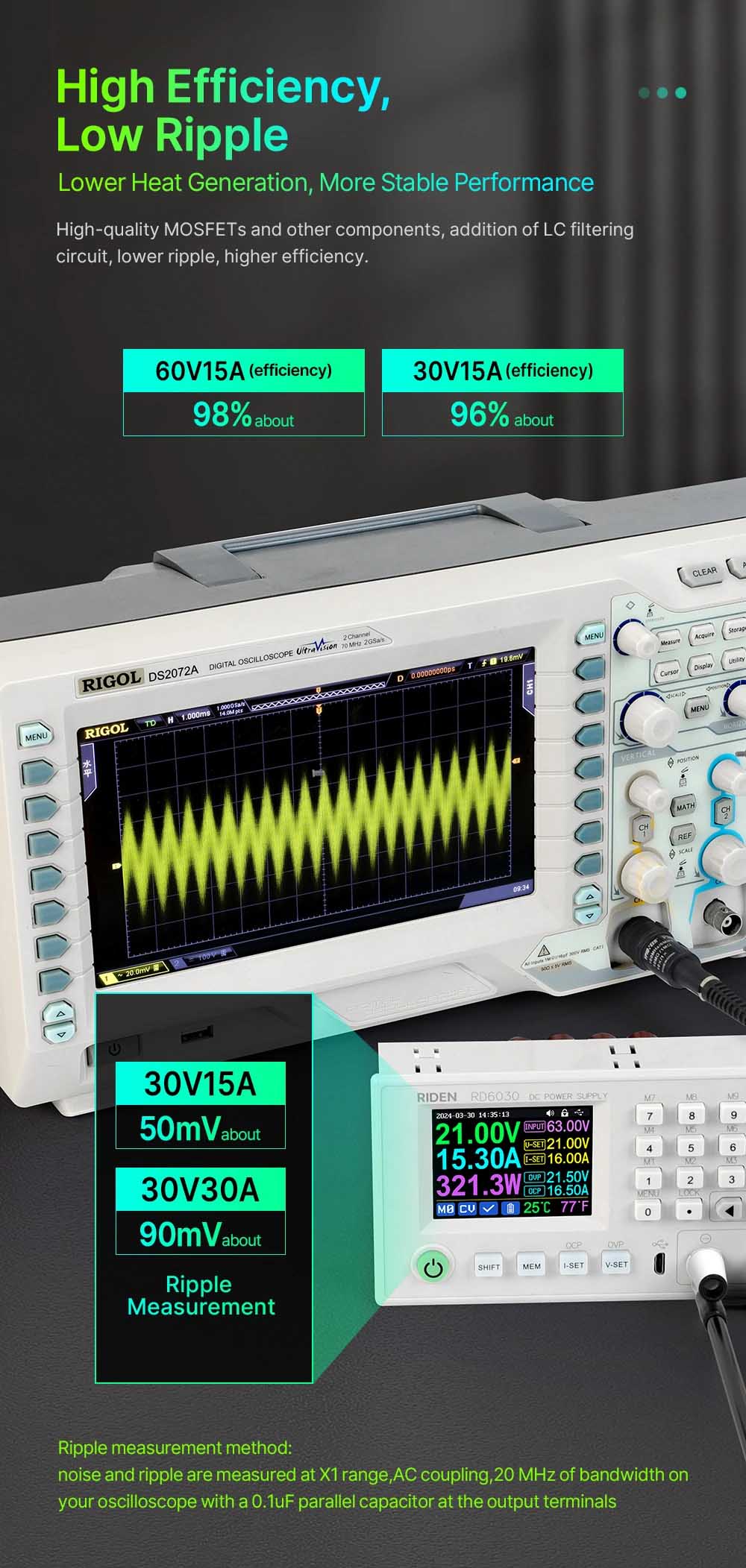

  • Fluktuacja napięcia przy obciążeniu:
    • 50mV przy 15A przy 30V
    • 90mV przy 30A przy 30V
  • Praca w zakresie temperatur: od -10ºC do +40ºC
  • Dokładność zewnętrznego czujnika temperatury: ±3ºC
  • Zakres pomiaru pojemności: od 0 do 9999,99Ah
  • Zakres pomiaru mocy: od 0 do 9999,99Wh
  • Błąd statystyczny wydajnosci i energii: ±2%
  • Załączenie wentylatora:
    • Powyżej obciążenia 8A
    • Powyżej temperatury 45ºC
  • Załączenie trybu ochrony przed wysoką temperaturą: powyżej 80ºC
  • 6 poziomów jasności wyświetlacza
  • Obsługa USB
  • Obsługa WIFI – o ile zostanie zainstalowany moduł WiFi (wymagany konkretny producenta)
  • Kreślenie wykresów U i I
  • 3 zaciski typu banan, bazujące na czystej miedzi: plus, wspólna masa oraz podłaczenie baterii
  • Pamięć ustawień
  • Pamieć pomiarów (aplikacje)
  • Przycisk załączenia wyjścia
  • Włącznik główny panela (nie wyłącza sieciowego zasilacza)
  • Możliwosć wpięcia w sieć przemysłową przez RS-485 (opcja)
  • Zegar RTC (wymagana opcjonalnie bateria CR1220)
  • Sterowanie przyciskami, pokrętłem lub aplikacją (PC/smartfon-tablet)
  • Możliwość sterowania zdalnie przez WIFI (wymaga opcjonalnej karty WiFi)

 Obecnie posiadamy panele/zasilacze: RD6030 / RD6024 / RD6018 / RD6012 / RD6006 / RK6006.
