SKU: sx600n

Diamond SX-600N Reflektometr dwuzakresowy miernik SWR

1.8-160MHz/140-525MHz, 200W, UHF/N

Na stanie

767,00  netto: 623,58

Na stanie

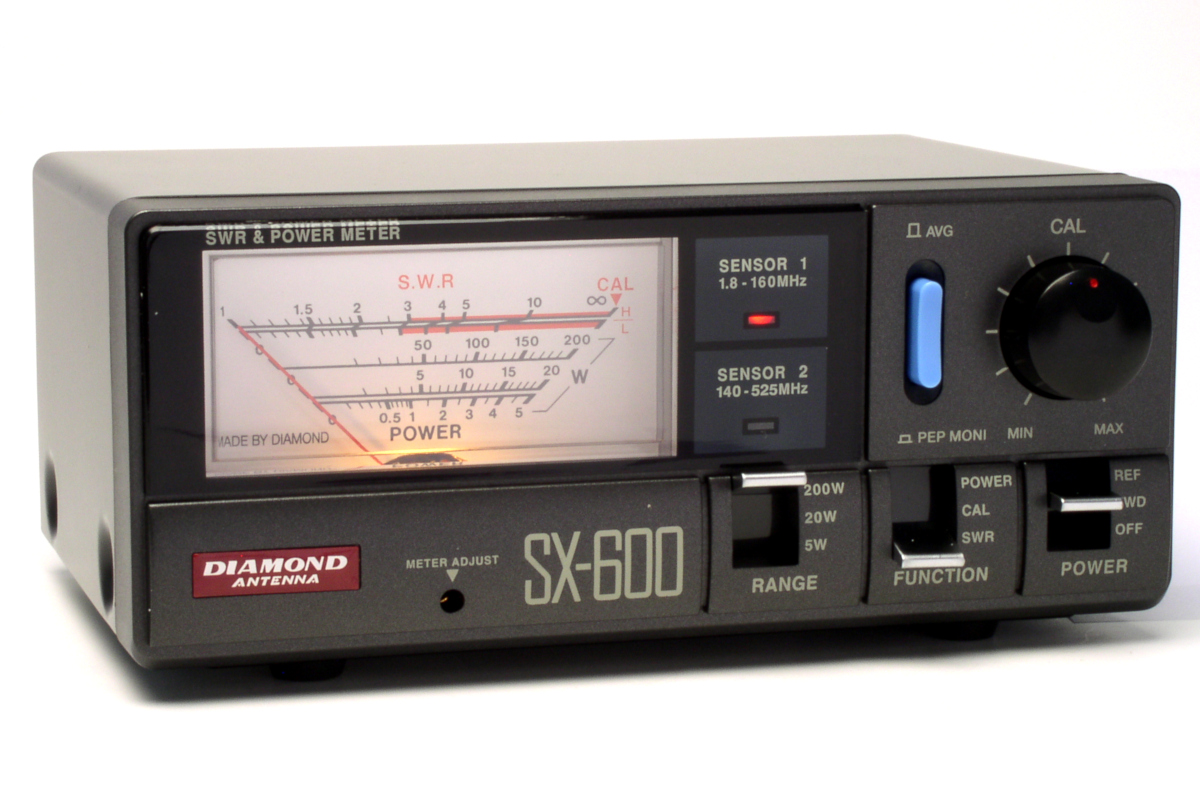

Miernik SWR Diamond SX-600N posiada dwa zakresy pomiarowe S1: 1.8-160MHz i S2: 140-525MHz.

Dzięki zastosowaniu dwóch obwodów pomiarowych takich jak w reflektometrze Diamond SX-200 i mierniku SWR Diamond SX-400 uzyskujemy bardzo praktyczne urządzenie, które łączy w sobie zalety obu reflektometrów. Reflektometr DIAMOND SX-600N posiada trzy zakresy mocy 5W, 20W, 200W. Minimalna moc wymagana do wykonania prawidłowego pomiaru SWR wynosi 1W na zakresie S1 i 4W na zakresie S2. Diamond SX-600N to produkt renomowanej japońskiej firmy.

Reflektometr Diamond SX-600N charakteryzują bardzo niskie straty podłączeniowe, duża dokładność pomiaru oraz pewność działania.

Każdy miernik DIAMOND jest fabrycznie kontrolowany i opatrzony numerem seryjnym.

Podstawowe cechy reflektometru dwuzakresowego Diamond SX-600N:

  • wysoka jakość
  • pomiar wartości średnich oraz szczytowych (PEP)
  • dwa osobne wejścia sygnału
  • możliwość podświetlenia skali
  • trzy zakresy mocy
  • estetyczna metalowa obudowa

Dane techniczne miernika SWR Diamond SX-600N:

Zakres częstotliwości:1.8-160 MHz /140-525 MHz
Zakres mocy:5W /20W /200W
Minimalna moc do pomiaru SWR:1W /4W

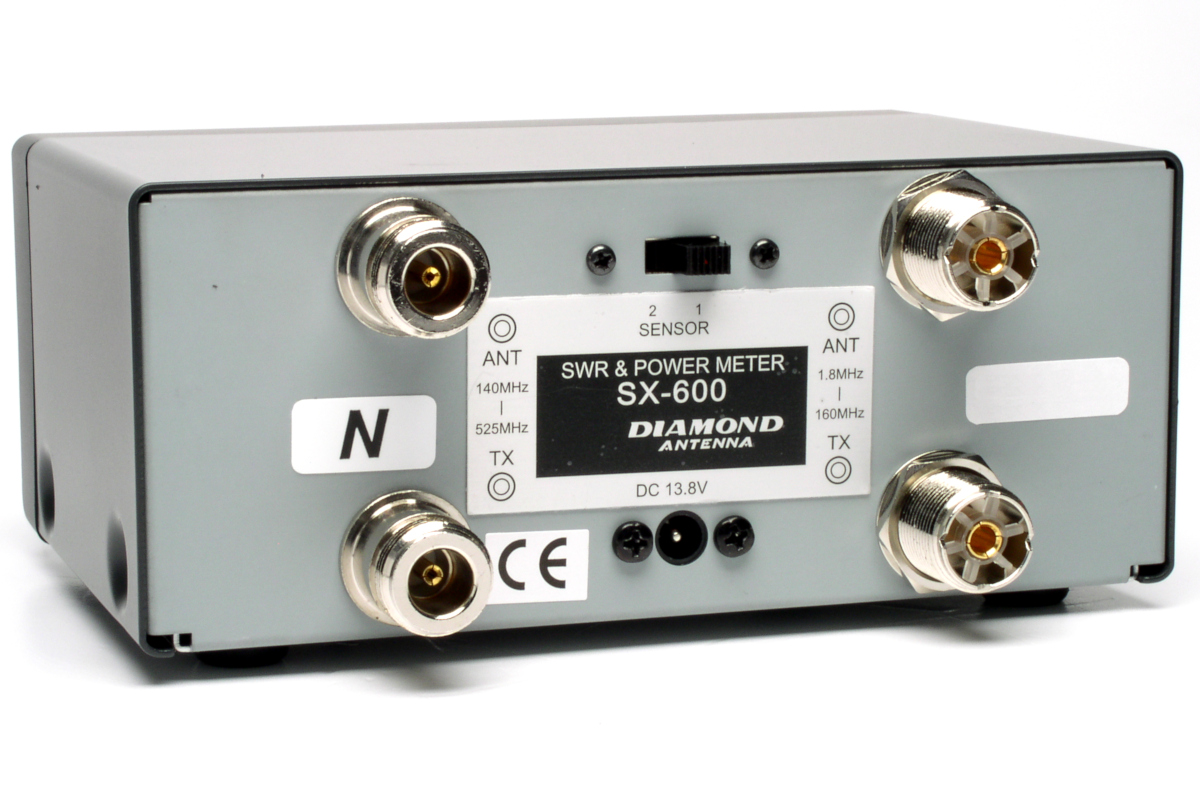

Złącze:N
Dokładność pomiaru: 10% skali
Straty połączeniowe:mniej niż 0.3 dB
Zasilanie podświetlenia skali:13.8V DC
Wymiary:63mm /155mm /103mm
Masa:630g

Ważne uwagi dotyczące użytkowania reflektometru Diamond SX-600N:

W związku z licznymi zapytaniami o czas pracy urządzenia dla zakresu 1000W informujemy, że pomiar powinien być chwilowy. W przeciwnym wypadku obwody mogą ulec uszkodzeniu.

Wyposażenie standardowe miernika SWR Diamond SX-600N:

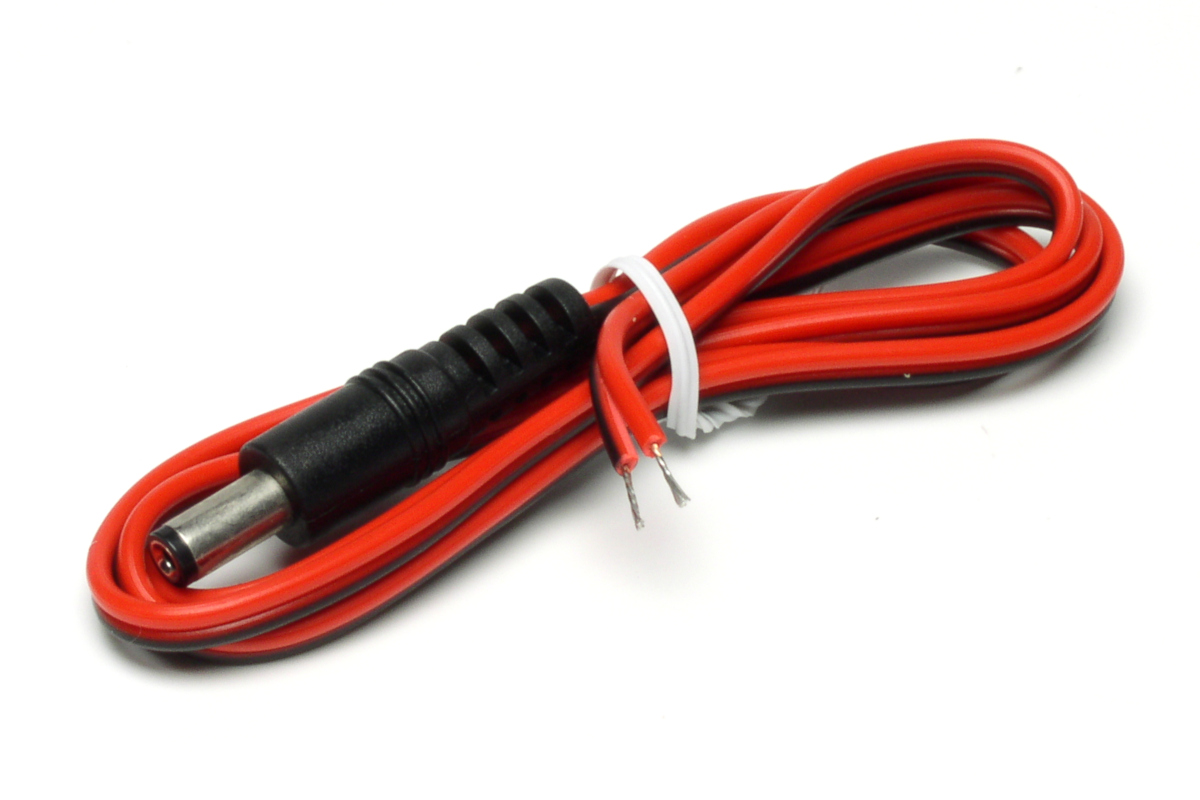

  • przewód zasilający
  • instrukcja obsługi w języku polskim
  • instrukcja obsługi w języku angielskim
