INRADIO IN-20 – Reflektometr Krzyżowy

1.8-170MHz, 300W, złącza UHF

Informacje dodatkowe

typ

, ,

Producent

Na stanie

395,00  netto: 321,14

Na stanie

Miernik (reflektometr) krzyżowy IN-20 inRadio do 170MHz

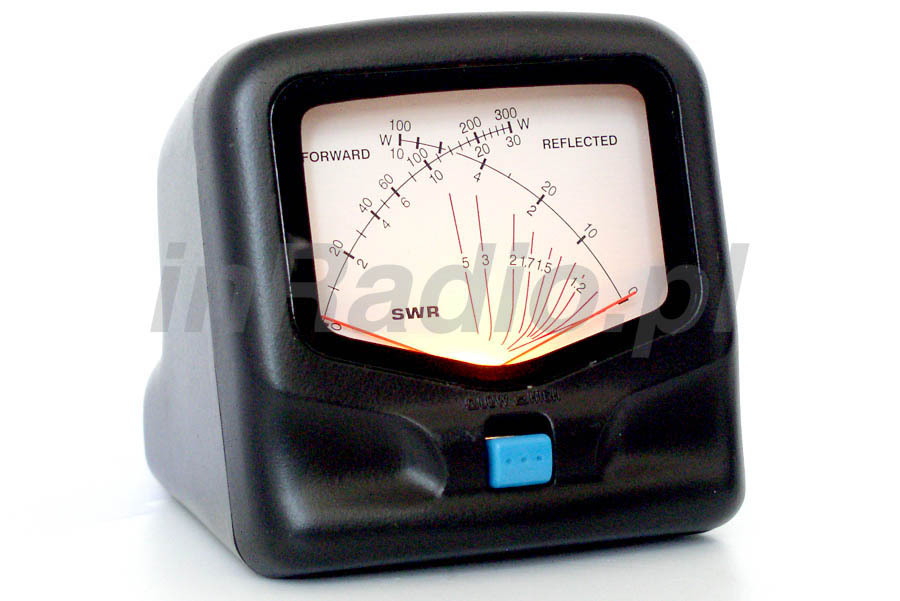

Bardzo ciekawym i bardzo efektywnym rozwiązaniem zastosowanym w tym przyrządzie jest przeznaczenie oddzielnego obwodu dla pomiaru mocy nadawanej i mocy odbitej. Współczynnik SWR można odczytać na skali w punkcie wyznaczonym przez przecięcie obu wskazówek mocy. W praktyce okazuje się to bardzo użyteczne, ponieważ jednocześnie możemy odczytać trzy wielkości: moc promieniowa, moc odbitą i współczynnik SWR. Reflektometr pracuje w zakresie 1,8-170MHz. Moc nadajnika może zostać mierzona na zakresach 30W i 300W, wybieranych przełącznikiem znajdującym się z przodu urządzenia. Miernik nie wymaga kalibracji przed pomiarem. Zaletą miernika jest duża i czytelna skala. Minimalna moc nadajnika wymagana do prawidłowego pomiaru SWR wynosi 5W. Ten miernik będzie przydatny dla osób pracujących na falach krótkich oraz pasmach 6m i 2m.



Podstawowe cechy reflektometra IN-20:

  • niewielkie wymiary
  • dwa zakresy mocy
  • estetyczna plastikowa obudowa



Dane techniczne miernika IN20:

Zakres częstotliwości:1.8-170MHz
Moc:30 /300W
Min. moc pomiaru SWR:5W
Dokładność pomiaru:10% skali

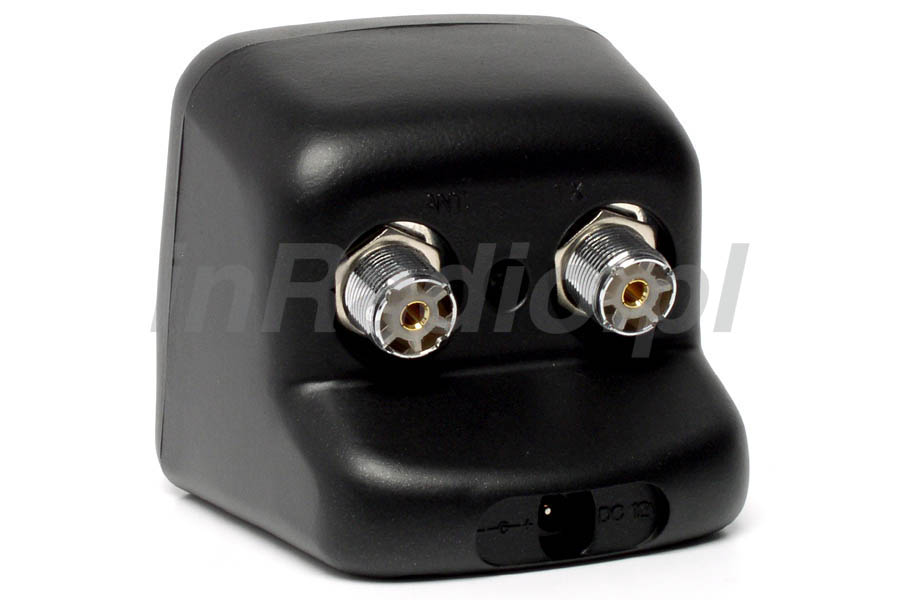

Złącze:UHF (SO-239)
Wymiary:85mm /87mm /95mm
Masa:270g



Wyposażenie standardowe:

  • instrukcja obsługi w języku polskim
  • instrukcja obsługi w języku angielskim
