SKU: DRAKA-RF7-FLEX

RF-7-Flex Draka kabel antenowy 50 ohm

Średnica 7.3mm, podwójny ekran, średnica żyły 1.85mm, 50om,

Informacje dodatkowe

typ	Przewody koncentryczne 50 Ohm
Producent	DRAKA – Germany

Na stanie

13,20 zł netto: 10,73 zł

Na stanie

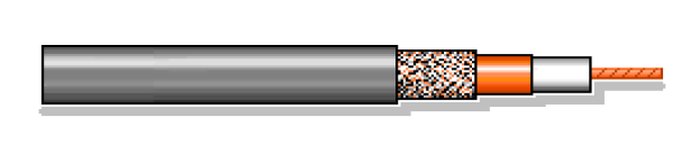

RF-7-Flex Satec Draka giętki przewód antenowy

Przewód antenowy RF-7 flex jest w podwójnym ekranie, i powłoce odpornej na UV. Bardzo giętki przewód antenowy z miękkim płaszczem zewnętrznym, który daje się łatwo obrabiać. Kabel RF7 Draka Satec jest średnicy 7mm i posiada całkiem przyzwoite parametry. Dodatkowy ekran oprócz oplotu, wpłynie na lepszy odbiór i transmisję sygnałów od jednego końca kabla na drugi. Podwójny ekran z miedzi: oplotu i folii sprawdza się w dzisiejszych czasach – smogu elektronicznego na który skłądają się ładowarki telefonów, telewizorów LCD i plazm i innych urządzeń z przetwornicami.

RF7-FLEX Draka Satec spełnia normy EN50117-1 DIN47264 IEC61196. Kabel RF-7 występuje w kilku odmianach i jako jeden z nich jest pod postacią flex – giętki.

Draka Satec RF7 flex specyfikacja przewodu antenowego:

Średnica zewnętrzna 7.3mm ±0.2mm
Ekran: folia miedziana i dodatkowo oplot miedziany
Dielektryk o średnicy 5mm ±0.05mm
Żyła środkowa: miedziana, ośrednicy 1.85mm +/-0.05mm składa się z licy 19x 0.37mm
Zakres temperatur:
- od -20ºC do +70ºC normalne użytkowanie
- od -20ºC do +55ºC przy montażu
Współczynnik skrócenia fali 88%
Skuteczność ekranowania 90%
Pojemność kabla na 1 metr 80pF
Impedancja 50Ω ±2Ω przy 200MHz
Rezystancja dla 1km przy prądzie stałym:
- 8.9Ω dla żyły wewnętrznej
- 8.7Ω dla ekranu
Napięcie maksymalne 1kV rms
Test napięciowy 2kV rms
Tes powłoki zewnętrznej na przebicie 5kV
Transfer impedancji 5mΩ/m przy 5MHz
Minimalny promień zgięcia:
- 5x średnica przewodu bez obciążenia
- 10x średnica przewodu pod obciążeniem
Dielektryk to spieniony PE
Powłoka zewnętrzna jest z PVC, w kolorze czarnym – RAL9005, odporna na UV
