SKU: siva-rg213u-zh

SIVA RG-213U-ZH Przewód antenowy bezhalogenkowy, MIL-C-17C

Nisko-stratny, dedykowany do hall/fabryk, bez halogenkowy

Informacje dodatkowe

typ

Producent

Na stanie

14,00  netto: 11,38

Na stanie

RG-213U ZH SIVA Kabel antenowy 50 Ohm bezhalogenkowy

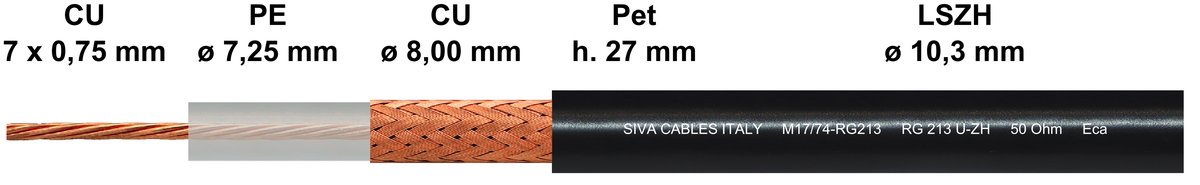

Przewód antenowy RG213U-ZH (zero halogen) jest dedykowany do prowadzenia w miejscach przemysłowych, laboratoriach, halach produkcyjnych, obiektach wojskowych, lotnictwie, szpitalach, kolejnictwie, budownictwie, systemach alarmowych, systemach kontrolnych, sygnalizacji. RG213U ZH rekomendowany jest także do budynków o zaostrzonych wymaganiach przeciwpożarowych jak m.in.: szpitale, biura, galerie, hotele, urzędy. Przewód pomimo że to RG213, dorównuje H1000 Belden w braku elastyczności (za to jest termoplastyczny). Otulina zewnętrzna jest bardzo gładka, a pod otuliną znajduje się dodatkowo taśma poliestrowa, następnie ekran w postaci miedzianego oplotu, kolejno to lity dielektryk wykonany z niskią gęstością polietylenu, a środek to splot 7 drutów. Przewodniki w postaci żyły i ekranu, wykonane są całkowicie z miedzi. Materiały izolacyjne kabli bezhalogenowych składają się z polimerów, powstałych na bazie czystych węglowodorów. Te związki w odróżnieniu od halogenowych nie wytwarzają podczas spalania żadnych gazów korozyjnych ani też gazów toksycznych. Produktami ich spalania są wyłącznie para wodna i dwutlenek węgla.

Co to jest MIL-C-17C?

Przewód Mil-C-17C to szereg kabli koncentrycznych i dwuosiowych produkowanych zgodnie ze specyfikacją wojskową dla elastycznych i sztywnych kabli radiowych i używanych przez siły obronne. Szczególnym aspektem tych kable jest rygorystyczny proces zapewniania jakości, aby zapewnić zgodność kabli z ich specyfikacjami, co daje użytkownikom pewność, że takie kable działają poprawnie.

Specyfikacja techniczna RG213U ZH SIVA:

  • MIL-C-17F
  • Wymiary (średnice):
    • zewnętrzna powłoka: 10,3mm
    • ekran z miedzi: 8mm
    • dielektryk: 7,25mm
  • Przewodnik wewnętrzny (żyła środkowa): 7×0,25mm (zwykła miedź)
  • Dielektryk: polietylen o niskiej gęstości
  • Ognioodporny, niekorozyjny, termoplastyczny, bez halogenów
  • Minimalny promień zagięcia:
    • Pojedynczo 5x średnica przewodu
    • Wielokrotność: 10x średnica przewodu
  • Waga na 1km:
    • Miedź: 77,4kg
    • Tworzywo: 87,8kg
  • Właściwości elektryczne w temperaturze 20ºC
  • Impedancja: 50Ω ±2Ω
  • Pojemność: 100pF/m
  • Współczynnik skrócenia: 66%
  • Rezystancja:
    • Żyła 6Ω/km
    • Oplot: 4,4Ω/km
  • Próba iskrowa powłoki: 5,5kV

Tłumienie na 100m:

  • 5MHz:       1,2dB
  • 10MHz:     1,8dB
  • 50MHz:     4,3dB
  • 100MHz:   6,4dB
  • 200MHz:   9,5dB
  • 400MHz:   13,7dB
  • 500MHz:   15,3dB
  • 600MHz:   16,9dB
  • 800MHz:   20,4dB
  • 1000MHz: 23,2dB
  • 1350MHz: 28,4dB
  • 1500MHz: 30,4dB
  • 1750MHz: 33,7dB
  • 2150MHz: 38,9dB
  • 2250MHz: 39,7dB
  • 2500MHz: 42,7dB
  • 2750MHz: 45,7dB
  • 3000MHz: 48,9dB
