SKU: siva-rg213u

SIVA RG-213U Przewód antenowy 50 Ohm, MIL-C-17C

10,3mm, gęsty oplot ekranu, giętki

Informacje dodatkowe

typ

Producent

Na stanie

13,00  netto: 10,57

Na stanie

SI.VA RG-213U Przewód antenowy koncentryczny giętki

Kabel antenowy RG213U producenta SIVA, posiada miękką powłokę, przez co jest łatwy do układania, pomimo średnicy 10mm. Gęsty oplot ekranu przewodu, kilka drucików środkowej żyły czyni niezwykle elastycznym przewodem.

Specyfikacja RG213U SIVA:

  • Wewnętrzna żyła: zwykła miedź
  • Dielektryk: polietylen o niskiej gęstości
  • Ekran: oplot w postaci miedzianej plecionki
    • Pokrycie: 97%

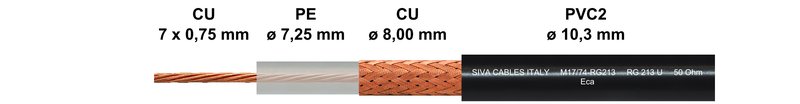

  • Średnice:
    • powłoka zewnętrzna: 10,3
    • ekran: 8mm
    • dielektryk 7,25
    • żyła środkowa: 7×0,75mm
  • Powłoka zewnętrzna wykonana z: PVC2 niezanieczyszczający polichlorek winylu
  • Przewodność elektryczna na km przy 20ºC:
    • żyła środkowa: 6 Ohm
    • ekran: 4,4 Ohm
  • Test przebicia powłoki zewnętrznej: 5,5kV
  • Współczynnik skrócenia: 0,66
  • Minimalny promień zgięcia:
    • fi x 5 dla pojedynczego
    • fi x 10 dla potrójnego
  • Zakres temperatury: -30ºC do 70ºC
  • Impedancja 50Ohm ±2 Ohm
  • Pojemność 100pF/m
  • Waga:
    • Miedź: 77,4gk/1km
    • Tworzywo: 86,1kg/1km
    • Razem: 163,5

Tłumienie w dB na 100m:

  • 5MHz:       1,2dB
  • 10MHz:     1,8dB
  • 50MHz:     4,3dB
  • 100MHz:   6,4dB
  • 200MHz:   9,5dB
  • 400MHz:   13,7dB
  • 500MHz:   15,3dB
  • 600MHz:   16,9dB
  • 800MHz:   20,4dB
  • 1000MHz: 23,2dB
  • 1350MHz: 28,4dB
  • 1500MHz: 30,4dB
