RG58 ALL Satec Draka przewód koncentryczny low loss

RG58 ALL Przewód antenowy 50om nisko stratny

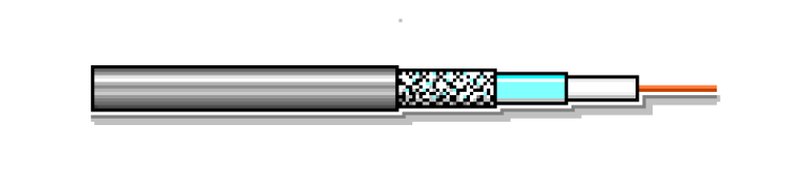

RG58 ALL to specjalnie wykonany przewód antenowy Satec / Draka z dodatkowym ekranem w postaci folii AL oraz powiększonej średnicy żyły wewnętrznej. Producent podaje ze pozwoliło to zwiększyć częstotliwość przenoszenia i jednocześnie zmniejszyło tłumienie na tyle, że kabel antenowy plasuje się tuż za H155 Beldena. Lica środkowej żyły RG-58ALL jest gęstsza, natomiast oplot jest wykonany z pocynowanej miedzi a ekran jak wcześniej opisany – z folii aluminiowej. Dielektryk między żyłą wewnętrzną a ekranem jest to spieniony PE.

Specyfikacja kabla antenowego RG-58ALL Satec Draka:

• Średnica zewnętrzna 5mm
• Powłoka płaszcza: PVC
• Ekran: folia AL-PET oraz oplot CuSn 70%
• Dielektryk spieniony PE o średnicy 2.9mm
• Żyła środkowa w postaci linki 1.1mm 19×0.2mm
• Impedancja 50Ω ±3Ω
• Współczynnik skrócenia fali 78%
• Pojemność na 1 metr przewodu 82pF ±2pF
• Rezystancja dla 1km przy prądzie DC:
  • 38Ω
  • 19Ω
• Współczynnik tłumienności niedopasowanej:
  • 30-300MHz >25dB
  • 300-900MHz >20db

Tłumienie w zakresie częstotliwości /100m:

• 50MHz     8.2dB
• 100MHz   11.1dB
• 230MHz   16.3dB
• 470MHz   24.8dB
• 860MHz   38.2dB
• 1000MHz 42.9dB
• 1350MHz 48.9dB
• 1750MHz 55.1dB
• 2050MHz 59.6dB
