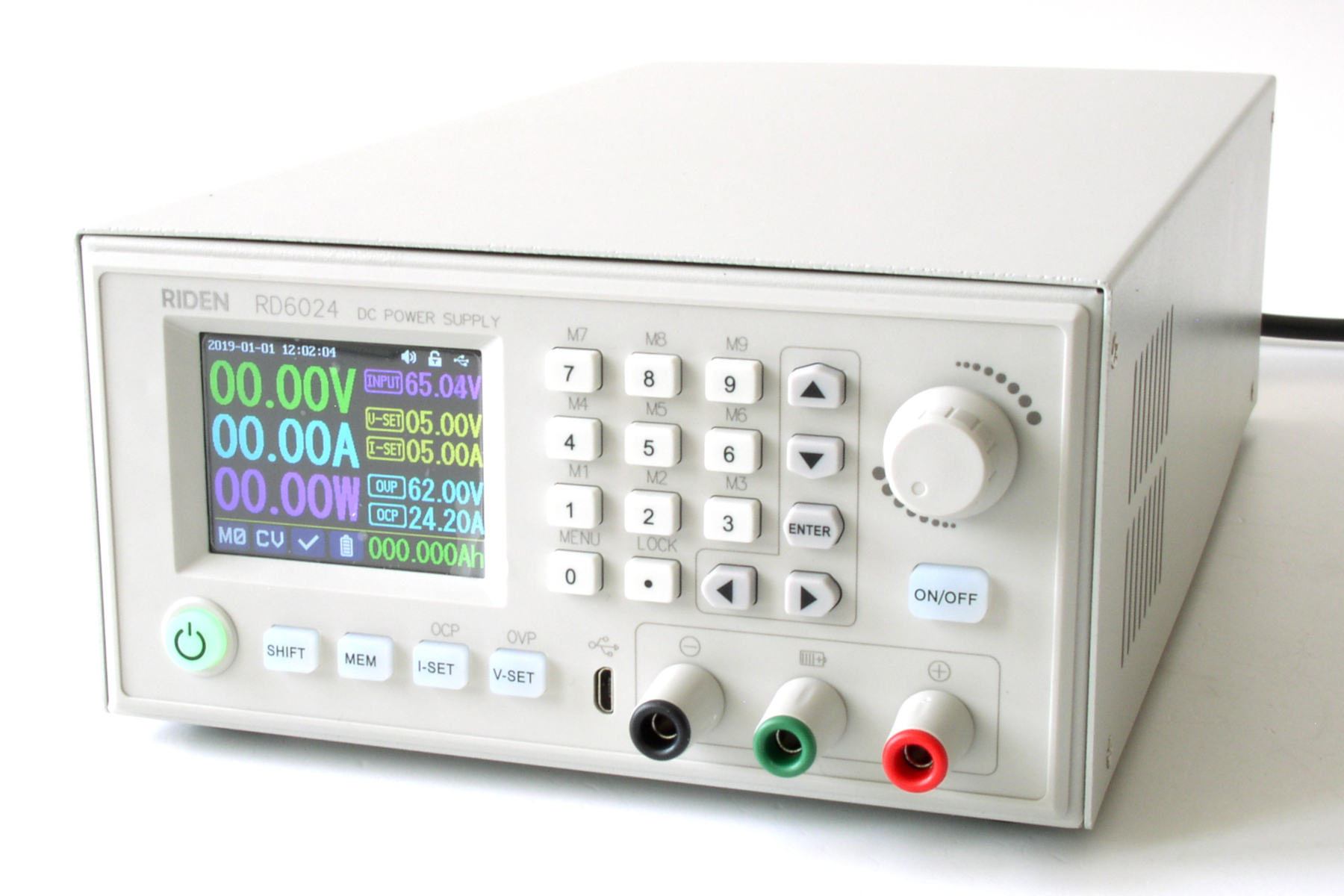

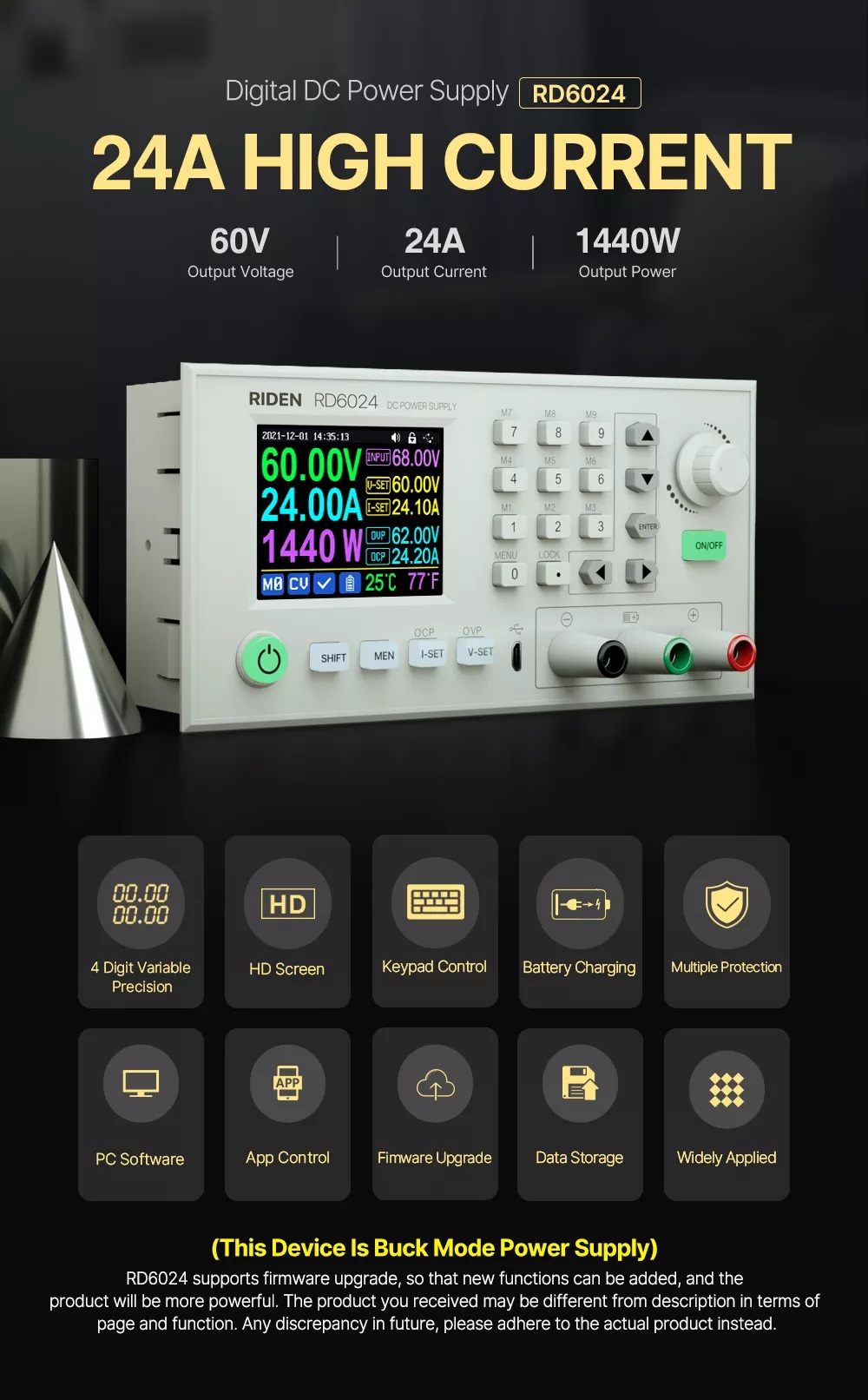

Riden RD6024/C Kompletny zasilacz 60V/24A

Riden RD-6024/C zasilacz regulowany do 60V i do 24A

RD6024 /C Kompletny zasilacz bez modułu WiFi, wszystkie funkcje takie same jak RD6024W/C.

Wprowadzanie zmian napięć i prądów także przez klawiaturę numeryczną 0-9. Takie wprowadzanie zmian wydaje się być długie i łatwiej będzie pokrętłem; ALE praktyka wykazała, że klawiatura numeryczna jest łatwiejsza, wygodniejsza i pewniejsza. Wskazania napięcia, prądu i mocy, zarówno w cyfrach jak i na wykresach. Może być sterowany przez USB.

Instrukcja w postaci opisu przycisków i oznaczeń na ekranie w panelu Riden RD6006 LINK.

Obecny produkt jest już zmontowany i uruchomiony, z założoną baterią do podtrzymania zegara.

Co dostajesz w postaci komletnego zasilacza RD6024C:

• Panel RD6024 zamontowany i uruchomiony
• Obudowę S800 z zamontowanymi gniazdami i włącznikiem
• Zasilacz RD1500 zamontowany i wyregulowany – całe 1500 W dla użytkownika (24A przy 60V)
• Baterię CR1220 podtrzymującą zegar

Przewód z wtyczką zasilania 230V (wtyk o nazwie „C13”) czyli zwykły kabel zasilający – komputerowy, należy nabyć we własnym zakresie. Producent nie dodaje do urządzenia, a że gniazdko sieci elektrycznej może znajdować się w różnych lokalizacjach, to nawet lepiej by wybrać odpowiednią długość samemu.

Jakie opcjonalne dodatki można dołożyć do zasilacza?

• Przewód zasilania 230V – wybór własny
• Przewód zaslania DC: X25A w powiązanych – gotowy przewód silikonowy z krokodylkami i wtyczkami bananowymi – wytrzymuje 25A
• SLE-D1 osłony silikonowe na front i tył zasilacza
• Moduł WIFI – kupując zasilacz bez modułu, wystarczy w przyszłości go zamontować do panela
• Przewody silikonowe AWG – posiadamy różne kable silikonowe dla dużych prądów DC

Opis przycisków i ekranu można zobaczyć w zasilaczu RD6006 na stronie inRadio – nic się nie zmienia z obsługi, poza zwiększeniem prądu z 6A do 24A. Link powyżej.

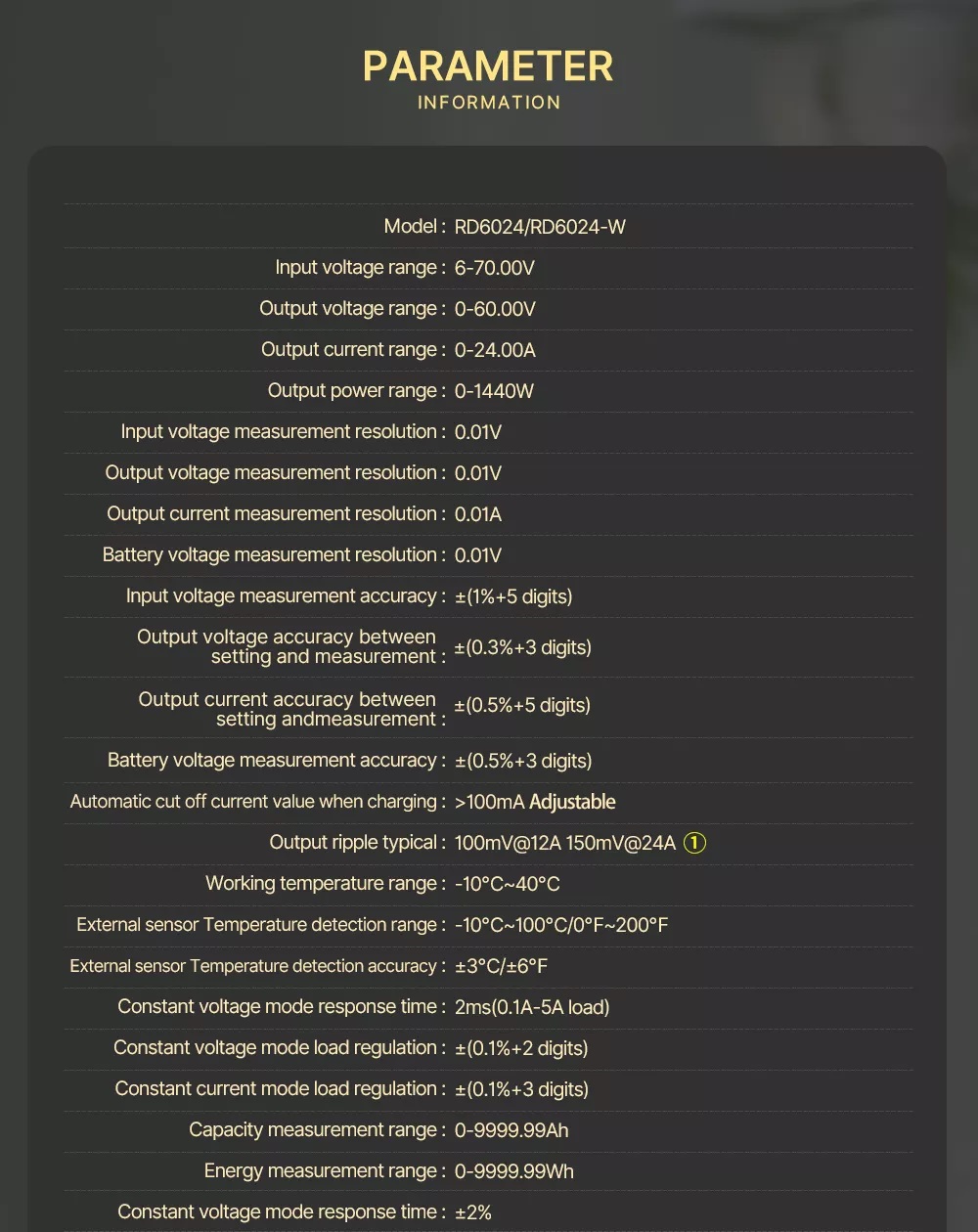

Dane techniczne zasilacza RD-6024/C

• Zakres regulacji napięcia wyjściowego: od 0 do 60V
• Zakres regulacji prądu: od 0 do 24A
• Zakres napięcia wejściowego: od 6 do 70V
• Rozdzielczość pomiarów:
  • Napięcie wejściowe: 0,01V
  • Napięcie wyjściowe: 0,01V
  • Prąd: 0,01A

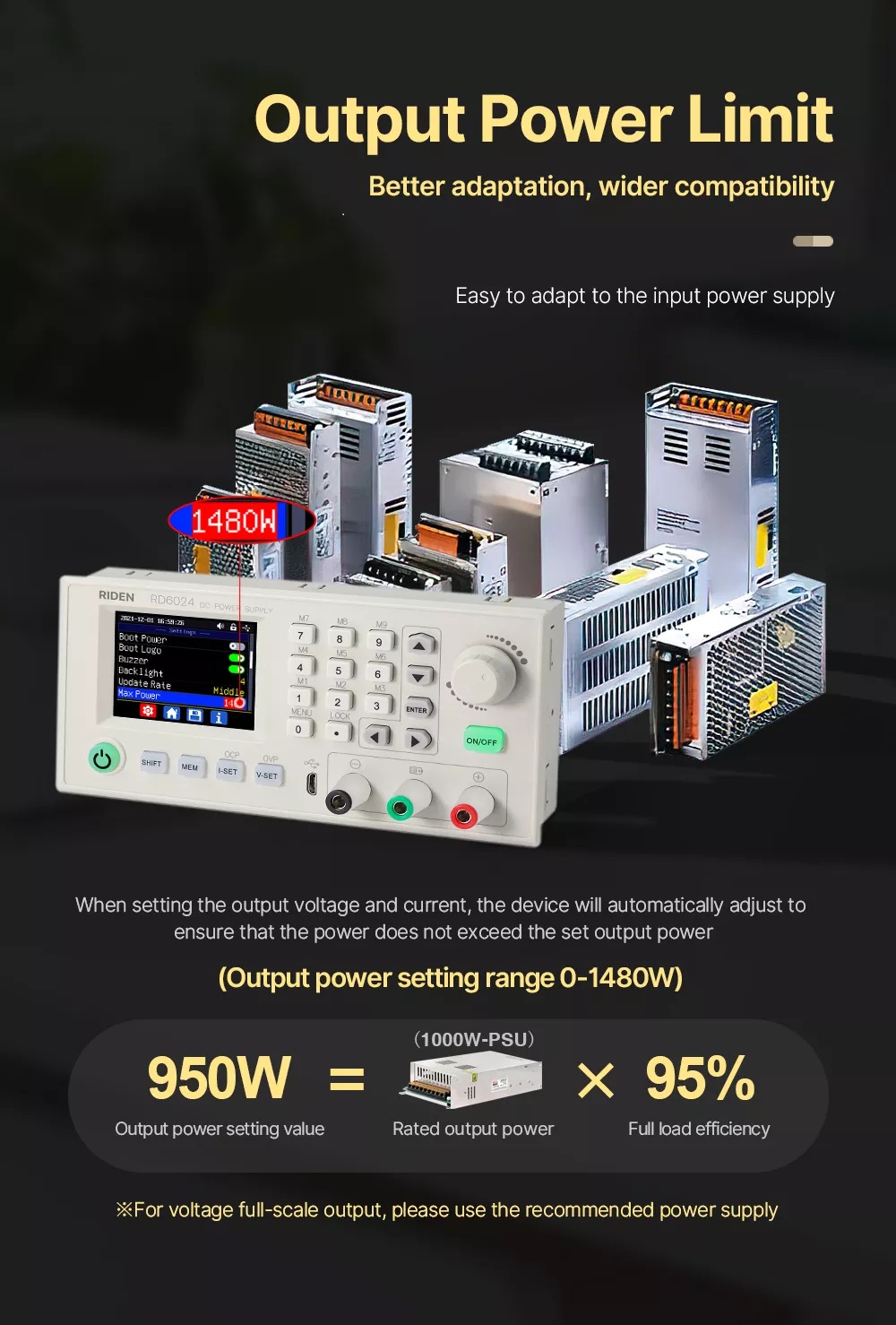

• Moc: od 0 do 1440W

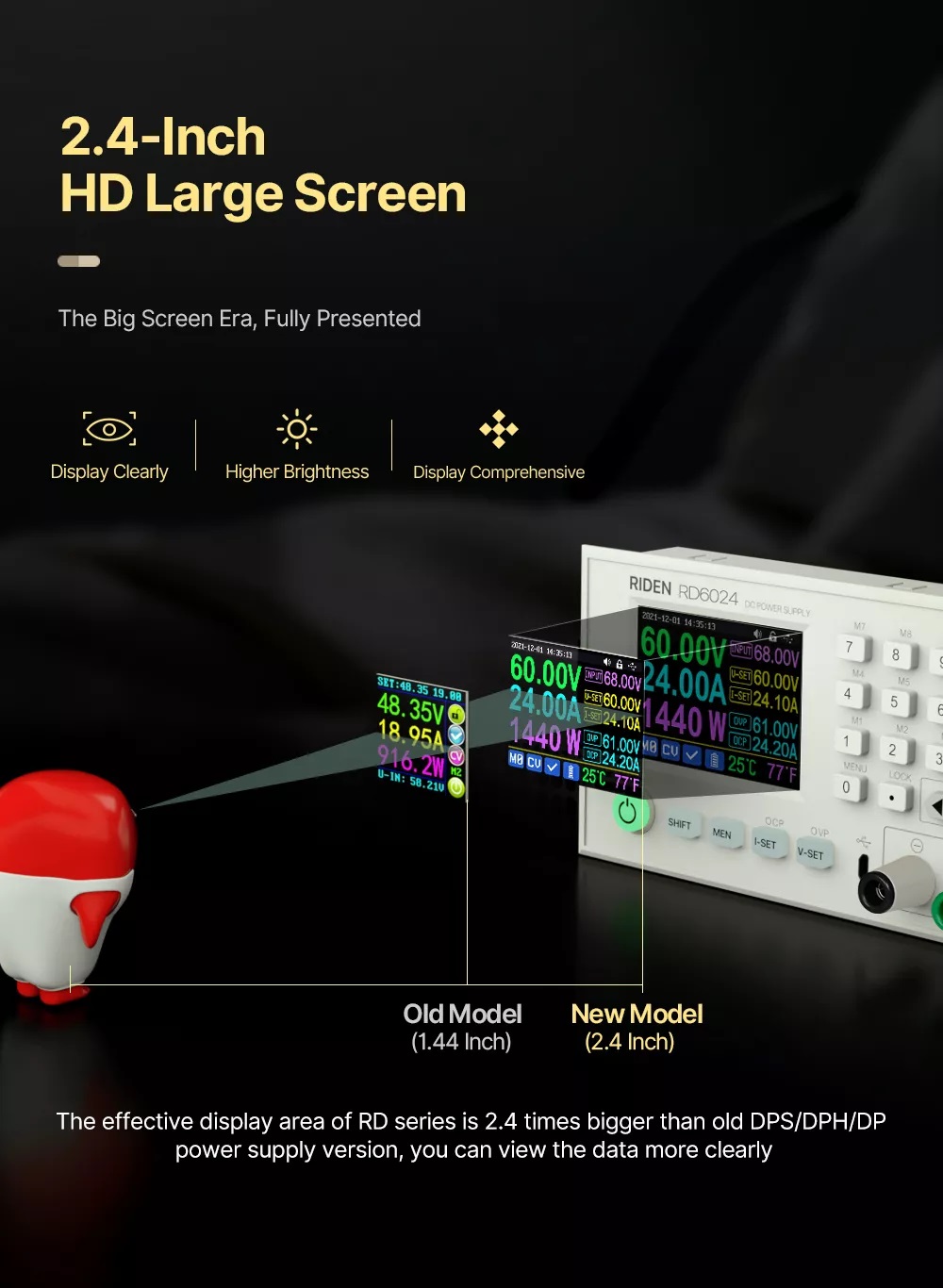

• Wyświetlacz 2,4cala kolor
• Zabezpieczenie:
  • OVC
  • OVP
  • Przed wysoką temperaturą
• Dokładność pomiarów:
  • Napięcia wyjściowego: ±0,3% +3 cyfry
  • Prądu: ±0,5% + 5 cyfr
  • Napięcia baterii: ±0,5% +3 cyfry
• Tętnienie napięcia przy obciążeniu:
  • 100mV przy 12A
  • 150mV przy 24A
• Praca w zakresie temperatur: od -10ºC do +40ºC
• Dokładność zewnętrznego czujnika temperatury: ±3ºC
• Zakres pomiaru pojemności: od 0 do 9999,99Ah
• Zakres pomiaru mocy: od 0 do 9999,99Wh
• Błąd statystyczny wydajnosci i energii: ±2%
• Załączenie wentylatora:
  • Powyżej obciążenia 8A
  • Powyżej temperatury 45ºC
• Załączenie trybu ochrony przed wysoką temperaturą: powyżej 80ºC
• 6 poziomów jasności wyświetlacza
• Obsługa USB

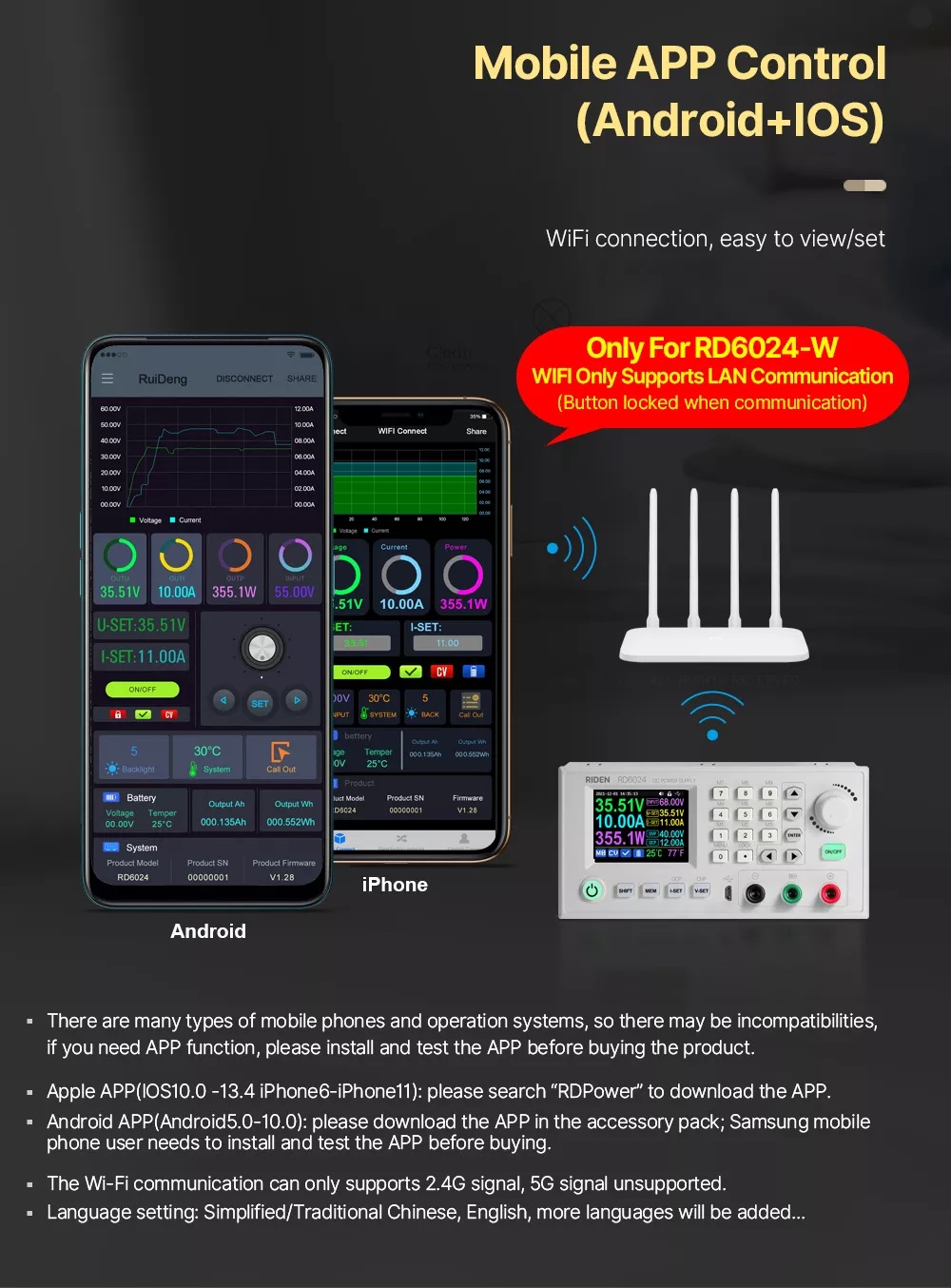

• Obsługa WIFI – opcjonalnie – wymaga modułu
• Kreślenie wykresów U i I

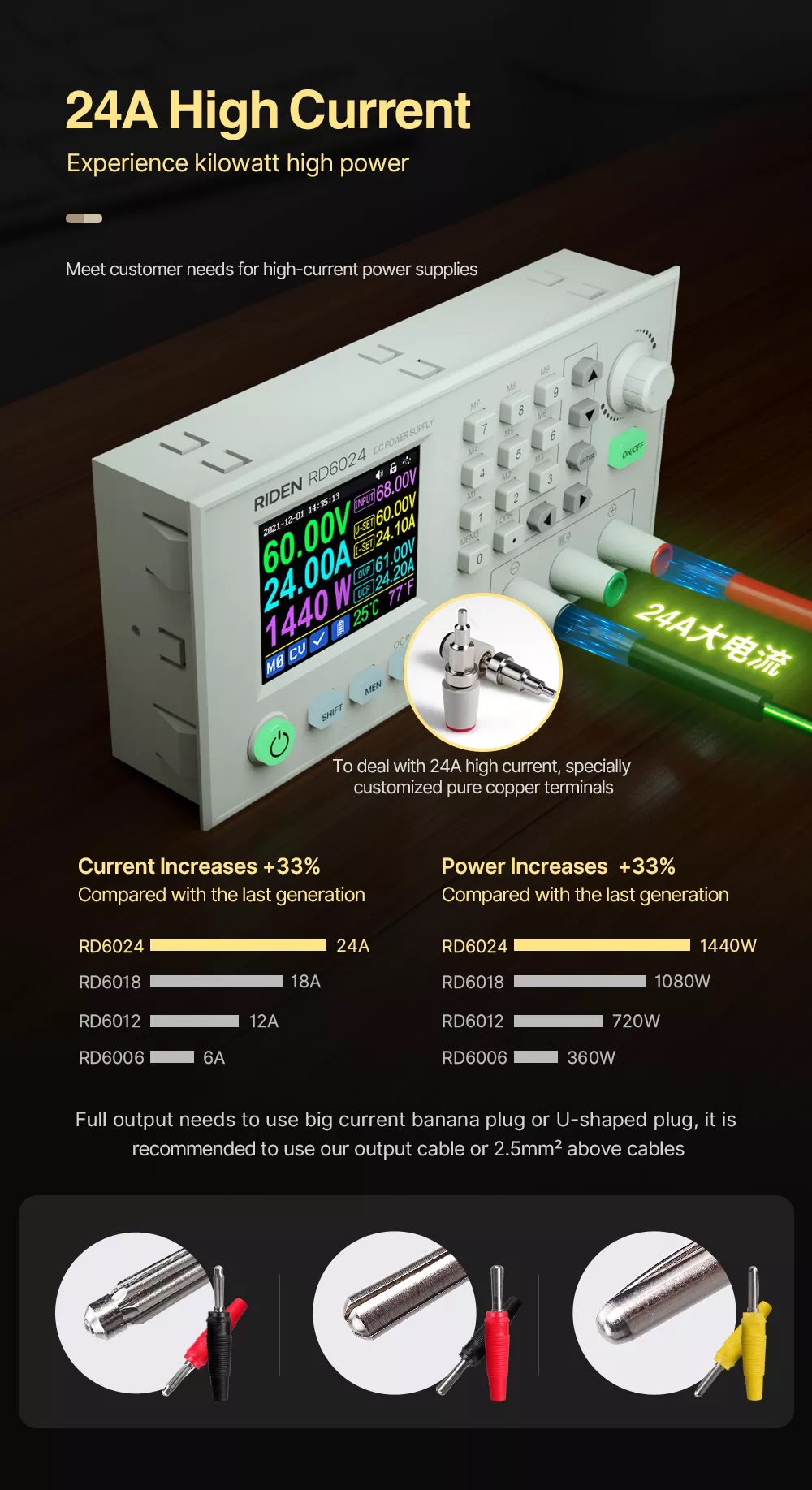

• 3 zaciski typu banan, bazujące na czystej miedzi: plus, wspólna masa oraz podłaczenie baterii
• Pamięć ustawień
• Pamieć pomiarów (aplikacje)
• Przycisk załączenia wyjścia
• Włącznik główny panela (nie wyłącza sieciowego zasilacza)
• Możliwosć wpięcia w sieć przemysłową przez RS-485 (opcja)
• Zegar RTC (wymagana bateria CR1220, producent nie dostarcza, ale dodajemy baterię CR1220)

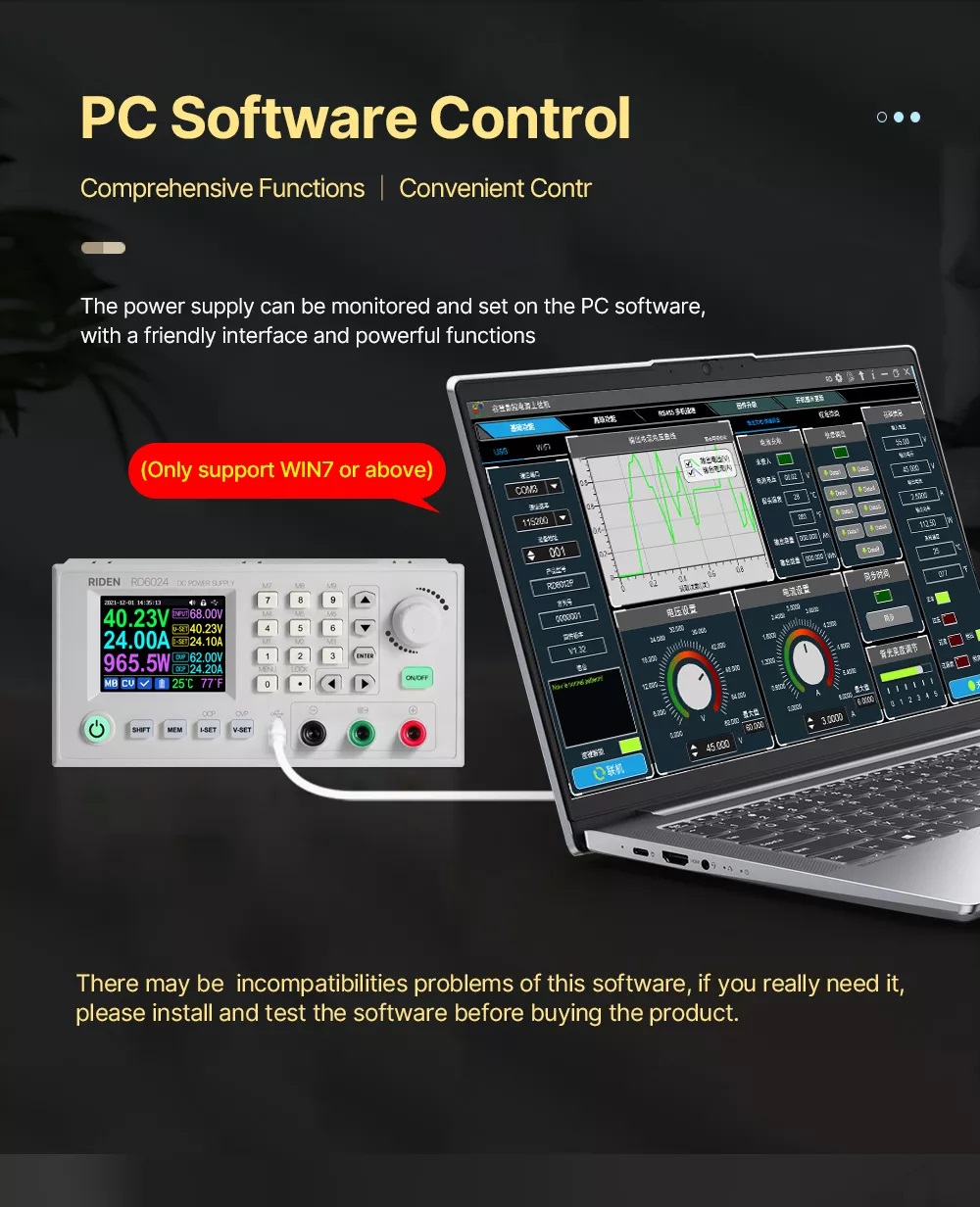

• Sterowanie przyciskami, pokrętłem lub aplikacją (PC/smartfon-tablet)

Akcesoria:

Opcjonalnie można dokupić:

• gotowe przewody silikonowe z krokodylkami i wtyczkami typu banan: X25A Riden
• moduł Riden WiFi

W nowszych firmware urządzeń, pojawiła się pewna niedogodność:

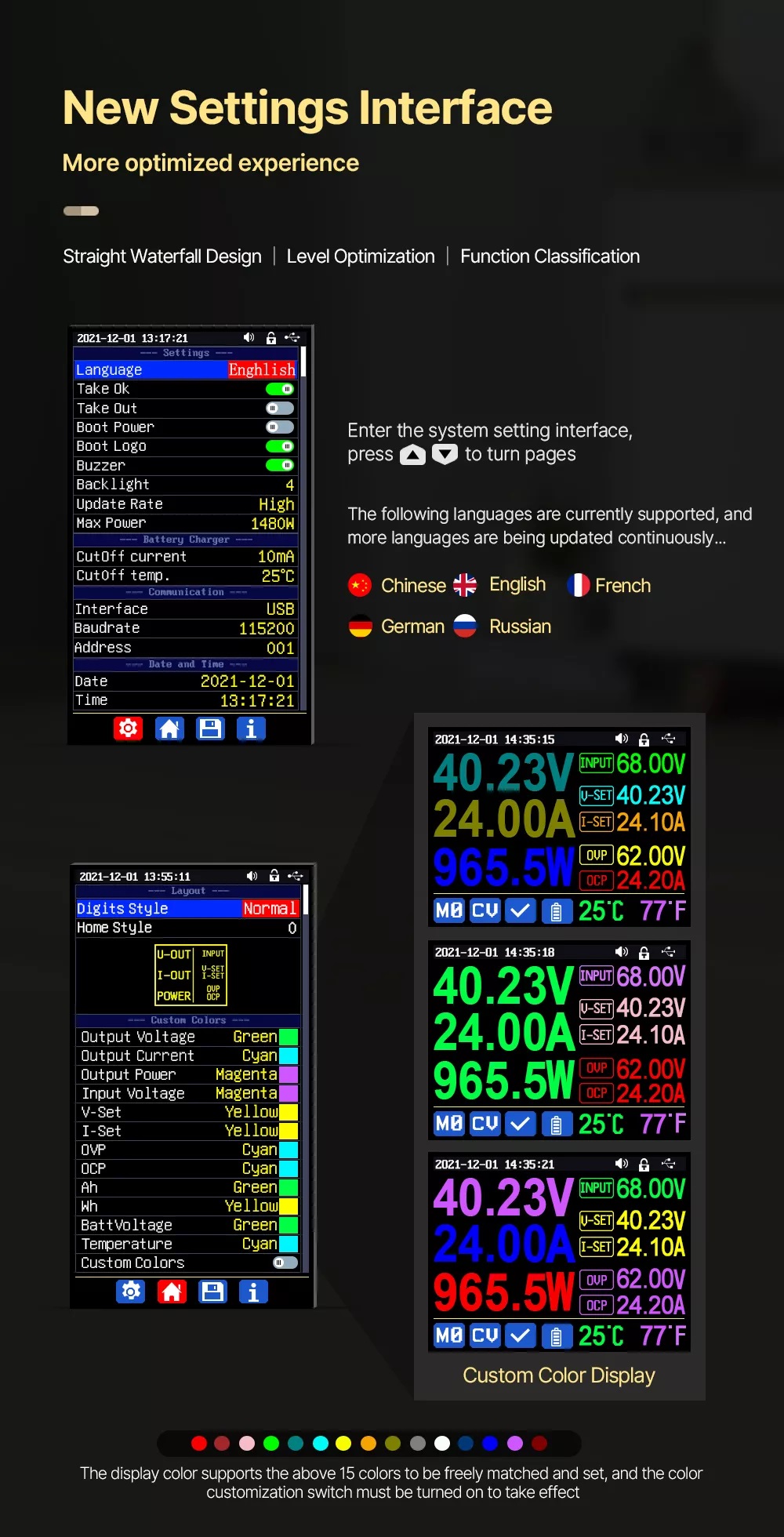

Szybka zmiana napięcia co 1V, kręcąc pokrętłem zmieniając aż o kilkadziesiąt woltów, może skutkować wyświetleniem białej ramki ostrzegawczej – nie należy się przejmować, a najlepiej zmienić w menu „Update Rate” na „High” i zapomnieć o ostrzeżeniach. Do menu wchodzi się naciskając kolejno: „SHIFT” i „ZERO” klawiatury numerycznej, nad którym jest podpis „MENU”. Potem strzałką w dół przejść do opisanych powyżej opcji i pokrętłem zmienić wartość. Wyjść z menu można naciskając pokrętło.

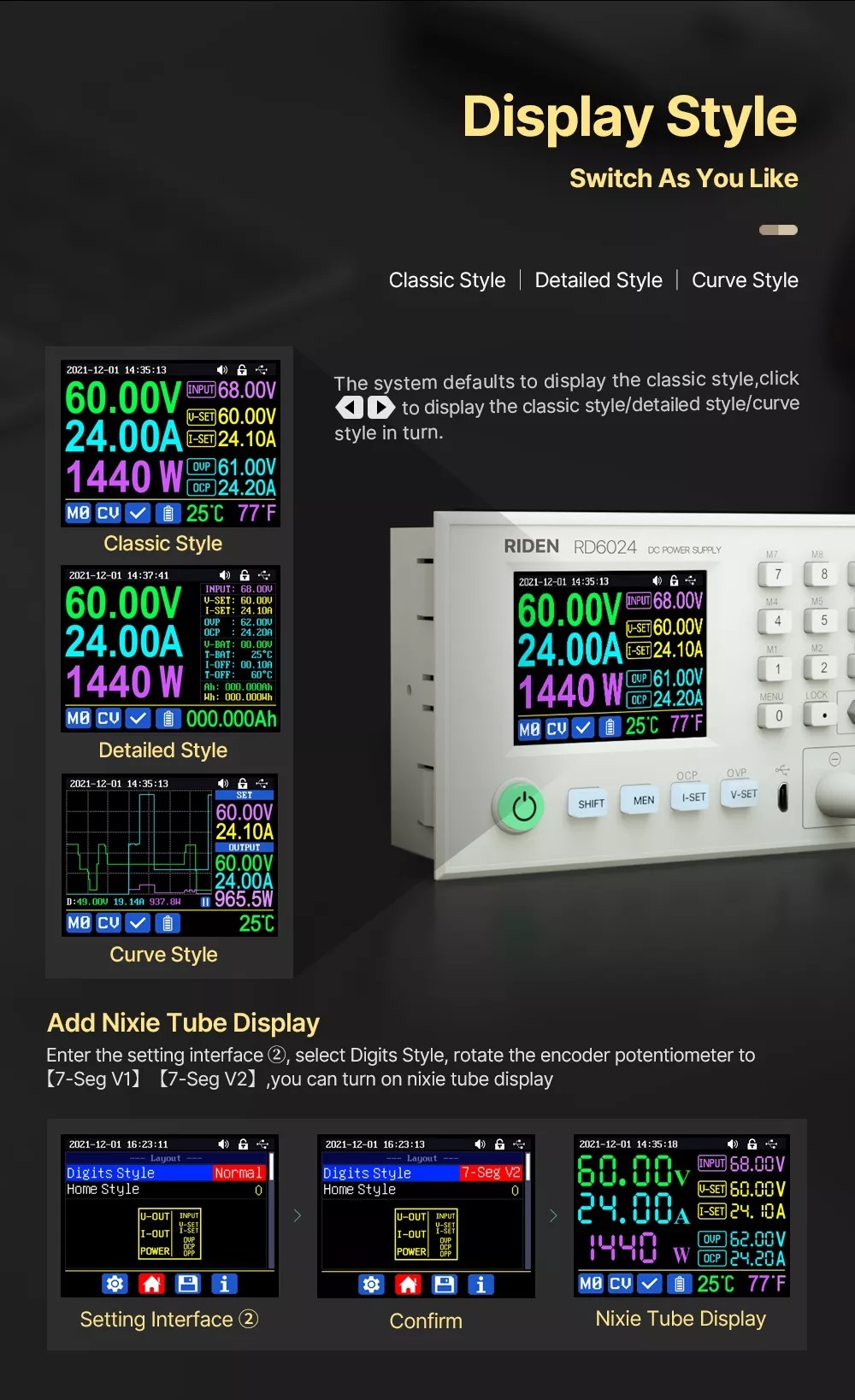

Update Rate to szybkość odczytu prądu, napięcia i mocy na ekranie wykresów. Ekran można włączyć strzałką w lewo, bez shiftu itp.; w prawo są też inne ekrany informacyjne dla użytkownika.

Możliwe że producent naprawi tę niedogodność w nowszym firmware.

Zaciski zasilacza i zaciski ładowania baterii

Ładowanie baterii to korzystanie z zacisków bananowych: czarnego i zielonego. Funkcja ładowania wyświetli ikonę baterii na dole wyświetlacza – bateria musi mieć wstępnie jakieś napięcie.

Zaciski zasilania (czerwony) nadają się do ładowania – podczas odciętego zasilania przyciskiem ON/OFF pod pokrętłem, dla baterii będzie stanowić zwarcie.

Dlatego zasilanie tylko czerwony i masa, a ładowanie akumulatorów to zielony i masa.
