Rigexpert EOTA SDR transceiver fullduplex

Rigexpert Transceiver EOTA SDR – urządzenie nadawczo-odbiorcze wymagające komputera

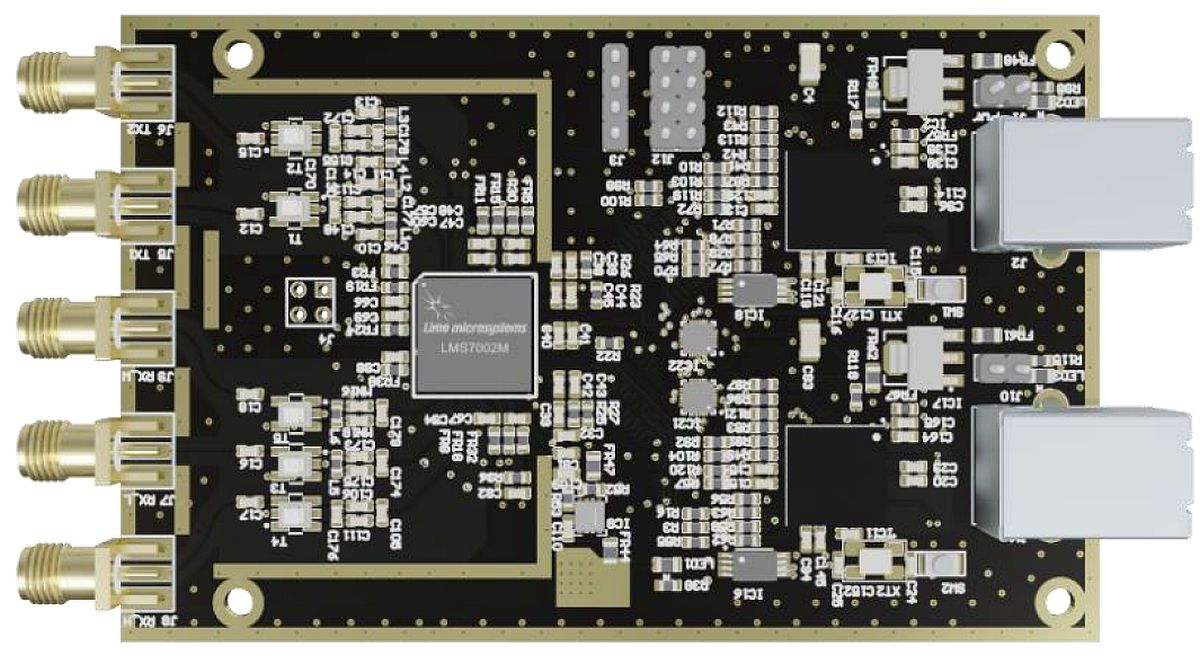

Rigexpert EOTA SDR to transceiver komunikujący się z komputerem przez USB 3.0 na dwa interfejsy, posiada fullduplex więc może jednoczeście nadawać i odbierać. Transceiver SDR EOTA to płytka PCB do zabudowy z dwoma protami USB i 5 złączami SMA gniazdo. EOTA SDR to jedno z urządzeń radiokomunikacyjnych które jak HACK RF ONE mogą być rozwijane w dowolnym kierunku w zakresie łącznosci (odbioru i/lub nadawania).

Główne cechy EOTA SDR:

• Dwa niezależne interfejsy USB 3.0
• Pełna obsługa fulldupleks
• Pełna ciągłość transmisji danych
• Intefejs USB 3.0
• Kompatybilny nawet z SDRSharp

Zastosowanie EOTA SDR:

• Transceiver SDR
• Odbiornik SDR
• Radiostacja dla krótkofalowców
• Pomiary i badania w.cz.
• Radioastronomia
• Bezprzewodowe, komórkowe, IoT, streaming mediów
• Platforma zarządzania i sterowania prototypami

 Specyfikacja SDR-a Rigexpert:

• Pełne pokrycie od 100kHz do 3,8GHz
• Częstotliwość próbkowania IQ (szerokość pasma): do 61,44MHz
• Samplowanie: 12bitów
• Moc wyjściowa (ciągła): do +10dBm
• Stabilnośc częstotliwości: ±0,5ppm
• Wymiary PCB: 100x64mm
• Zewnętrzne wymiary: 114,9x64x16,9mm ( ze złączami)

 Cechy Transceivera EOTA Rigexpert:

• Praca w trybie pełnego dupleksu
• Transmisja strumieniowa danych Tx/Rx IQ przez dwa oddzielne porty USB
interfejsy 3.0
• W pełni ciągły strumień danych
• Transceiver RF Lime Microsystems LMS7002M
• Złącza RF SMA (3 Rx, 2 Tx)
• Cypress CYUSB3014-BZXC Interfejs USB 3.0
kontrolery
• Solidne gniazda USB 3.0 TYP B
• Pomocnicze wejście Rx RF do bezpośredniego próbkowania
• Do 8 linii zdefiniowanych przez użytkownika GPIO
• Zasilanie przez oba gniazda USB
• Bez FPGA, bez pamięci RAM, bez ciężkich części
• Brak przełączających regulatorów mocy, brak na pokładzie
dostawy hałasu
• Niski pobór mocy, brak zewnętrznych urządzeń pomocniczych
wymagane zasilanie, brak możliwości chłodzenia
potrzebne
• Część RF ekranowana EMI
• Opcja wyłącznika zasilania, nie wymaga odłączania/ponownego podłączania
• Sterowniki libUSB ogólnego przeznaczenia
• Lekka biblioteka API dla systemów Windows i Linux
