RIGEXPERT FOBOS SDR Odbiornik szerokopasmowy 6GHz

SDR 100kHz-6GHz, do 50MHz szerokość widma, dostępne sterowniki do popularnych programów sdr

Informacje dodatkowe

Producent

Na stanie

2 330,00  netto: 1 894,31

Na stanie

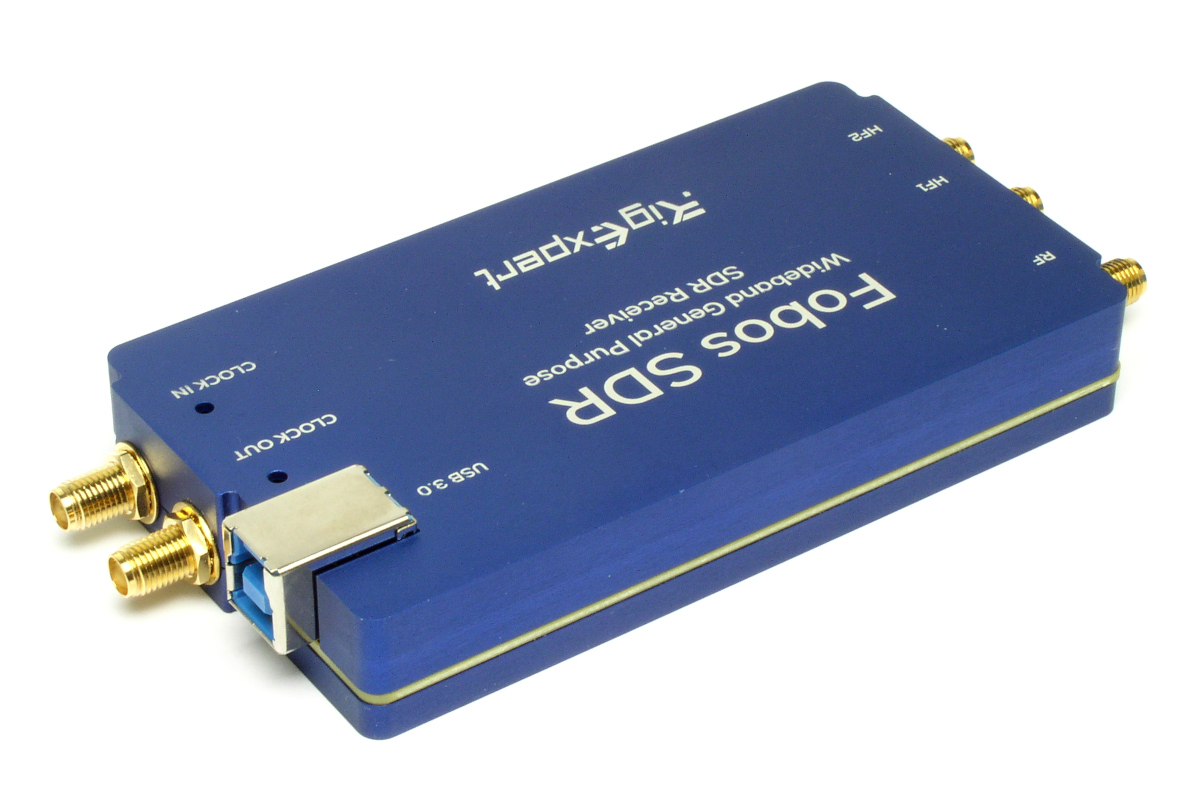

Rigexpert FOBOS SDR Odbiornik z zakresem 100kHz – 6GHz

FOBOS SDR jest przeznaczony do odbioru, przetwarzania i analizowania sygnałów radiowych w zakresie od 0,1 do 6000 MHz za pomocą oprogramowania.
Rozszerz zakres działania według własnych upodobań, wybierz własne tryby nadawania i odbioru, zmieniaj moc i modulację w czasie rzeczywistym.
Twórz własne programy i algorytmy do pracy z sygnałami radiowymi i osiągaj większą produktywność, aktualizując oprogramowanie bez konieczności zakupu dodatkowego sprzętu.

Fobos SDR to wysokowydajny odbiornik RadioDefiniowane oprogramowanie (SDR) z interfejsem USB 3.0. To urządzenie oferuje ciągły zakres częstotliwości pracy od 100 kHz do 6 GHz i do 50 MHz z rozdzielczością 14-bitowego pobierania próbek sygnału, zapewniając pełną integralność danych. Dzięki dwóm pomocniczym kanałom wejściowym, HF1 i HF2, dla spójnego bezpośredniego pobierania próbek i podstawowego kanału odbioru RF, Fobos SDR zapewnia elastyczność i precyzję w odbiorze sygnału.

Obsługa wejścia zegara zewnętrznego, prostej instalacji sterownika i szerokiej kompatybilności z popularnym oprogramowaniem, takim jak SDRSharp, HDSDR i GNURadio, sprawiają, że Fobos SDR jest idealnym rozwiązaniem dla hobbystów, badaczy i profesjonalistów w dziedzinie komunikacji radiowej, którzy chcą w pełni wykorzystać możliwości technologii SDR.

Potężne wsparcie dla oprogramowania: Lekki interfejs API dla Windows / Linux, SDRSharp i HDSDR ExtIO, natywna obsługa, GNURadio.

Na co można zwrócić uwagę?

  • Zakres do 6GHz i od 100kHz
  • Do 50MHz szerokość oglądanego widma naraz
  • Dostępne sterowniki z… ZADIG (znane od RTL-SDR) (urządzenie widziane w sytemie jako FOBOS SDR)

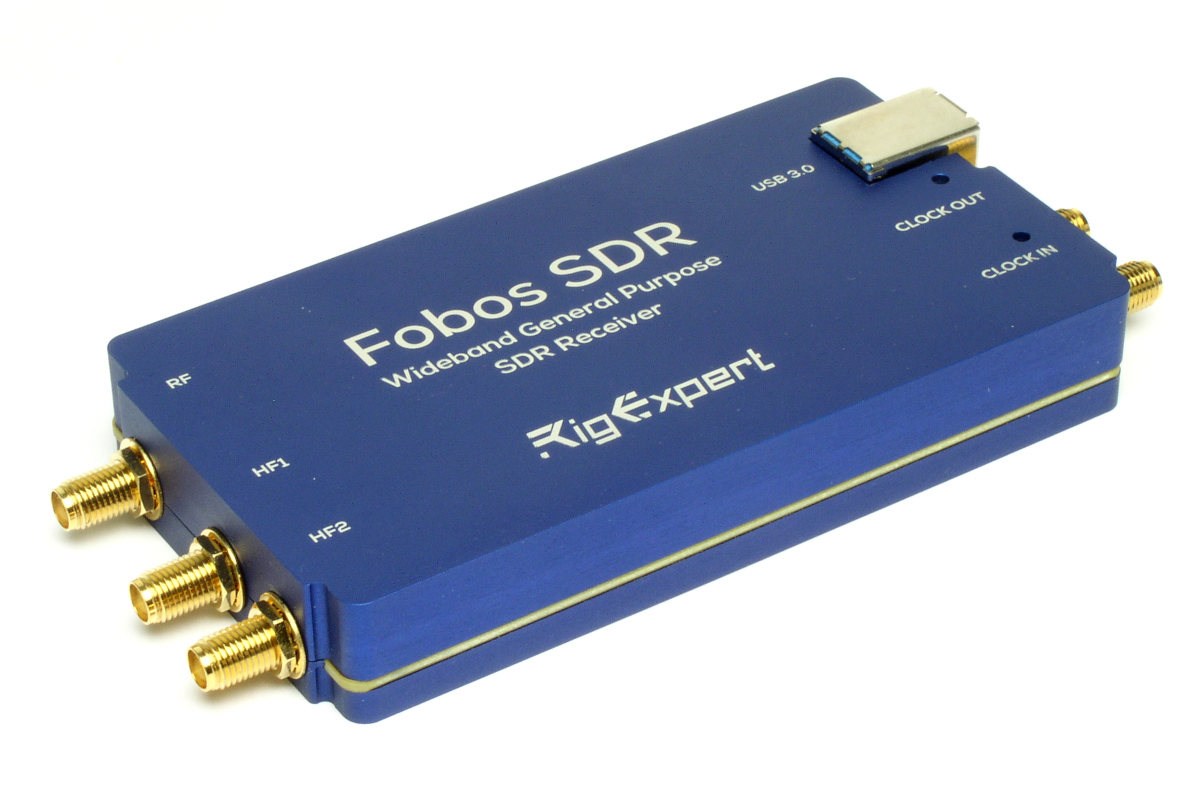

Złącza:

• USB 3.0 złącze typu B, do zasilania i przesyłania danych
• Zworka od zmiany zasilania
• 1x Złącze SMA-gniazdo na zakres od 25MHz do 6GHz
• 2x Złącza SMA-gniazdo, oba na zakresy 100kHz – 25MHz
• 1x SMA-gniazdo wejście zegara
• 1x SMA-gniazdo wyjście zegara

Oprogramowanie:

• libusb/WinUSB sterownik dla Windows
• Native libusb support dla Linuxa
• Lekka biblioteka API typu open source dla wielu platform dla systemów Windows i Linux
• Łatwe do skompilowania i uruchomienia, nie wymaga zewnętrznych zależności, ciężkich bibliotek i pakietów serwisowych
• Przykłady zastosowań dla podstawowych przypadków użytkownika: konfiguracja i dostrajanie, pozyskiwanie danych IQ, przesyłanie strumieniowe TCP, rejestrowanie
• Przykłady kodu implementacji wtyczki SDRSharp w języku C# i pliki binarne
• Przykłady kodu i pliki binarne implementacji interfejsu wtyczki ExtIO w języku C/C++
• Zgodność z najnowocześniejszymi programami SDRSharp i HDSDR za pośrednictwem dostarczonych wtyczek
• Natywnie obsługiwane przez oprogramowanie μSDR w wersji 1.7 i nowszych, link: https://sourceforge.net/projects/u-sdr/
• Aby uzyskać najnowsze wersje oprogramowania (sterowniki, bibliotekę API i wersje demonstracyjne), odwiedź witrynę internetową https://rigexpert.com

Specyfikacja:

  • Tryby pracy:
    • podwójna konwersja heterodyny
    • dwukanałowe próbkowanie bezpośrednie
  • Zakres częstotliwości:
    • 100 kHz – 25 MHz (próbkowanie bezpośrednie)
    • 25 MHz – 6 GHz (podwójna konwersja heterodyny)
  • Częstotliwość próbkowania IQ (szerokość pasma): 4 – 50 MHz
  • Rozdzielczość ADC: 14 bitów
  • Stabilność częstotliwości: ±0,5 ppm
  • Zakres dynamiki blokowania:
    • 82 dB UHF/VHF
    • 86 dB w HF
  • Selektywność -110 dBm (łącznie)
  • Tłumienie lustrzanych IQ 52 dB (oprogramowanie)
  • Maksymalna moc na wejściu: +10 dBm
  • Źródło zasilania Wtyczka USB, 3,8 – 5,5 V nominalnie
  • Pobór prądu:
    • 450 mA w stanie bezczynności
    • 670 mA w trybie próbkowania bezpośredniego
    • 850 mA w trybie pracy pełnego pasma
  • Źródło zegara:
    • wewnętrzne
    • zewnętrzne (sterowane w API)
  • Zewnętrzne wejście zegara 10 MHz, wysoka impedancja
  • Wyjście zegara 10 MHz, 5 Ohm, 3,0 V p2p, stałe
  • Temperatura pracy 0..+60 ºC
  • Typ PCB 6-warstwowa kontrolowana impedancją, HASL
  • Wymiary PCB: 110 mm x 60 mm
  • Wymiary obrysu 130 mm x 60 mm x 16 mm
  • Waga 48 g

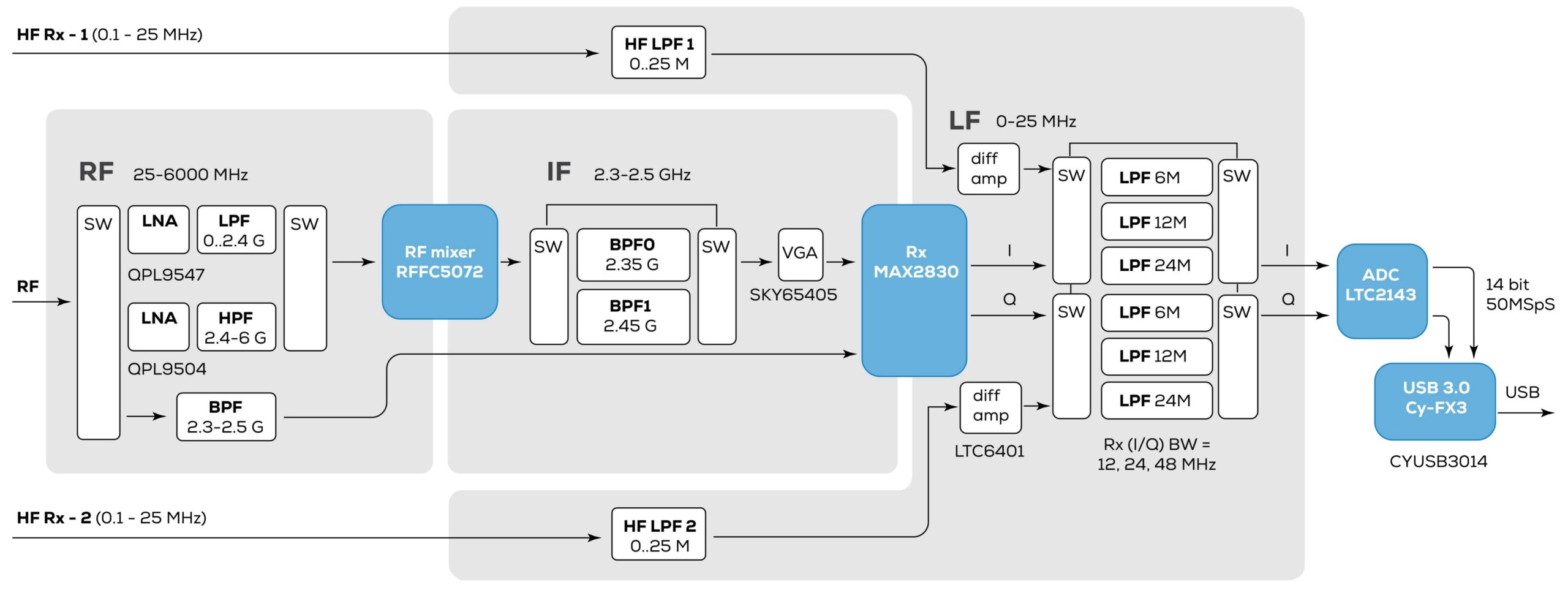

Cechy odbiornika sdr:

• Główny tor sygnału odbiorczego z podwójną konwersją częstotliwości heterodynowej UHF/VHF z przełączalnym preselektorem i filtrami częstotliwości pośrednich
• Dwa pomocnicze spójne kanały Rx bezpośredniego próbkowania dla pasma HF
• Wysokiej jakości filtry bryłowe
• Precyzyjna 14-bitowa konwersja analogowo-cyfrowa
• Częstotliwość próbkowania IQ do 50 MHz
• W pełni ciągły strumień danych IQ
• Złącza RF SMA
• Kontroler interfejsu USB 3.0 Cypress CYUSB3014-BZXC
• Solidne gniazdo USB3.0 TYPE B
• Opcje zegara wejściowego i wyjściowego
• Do 6 linii zdefiniowanego przez użytkownika, ogólnego przeznaczenia, wolnego od ciężkich części
• Brak regulatorów mocy przełączającej, brak wbudowanych zasilaczy szumowych
• Niskie zużycie energii, brak potrzeby dodatkowego zewnętrznego zasilania, brak potrzeby chłodzenia
• Ekranowana część RF EMI
• Opcja przełącznika zasilania, brak konieczności odłączania/ponownego podłączania
• Lekka biblioteka API dla systemów Windows i Linux
• Interfejs wtyczki SDRSharp
• Interfejs HDSDR ExtIO

Główne cechy sdr-a:

• Heterodynowy przetwornik o podwójnej konwersji częstotliwości
• Dwa kanały bezpośredniego próbkowania HF
• Całkowicie ciągły strumień danych Rx
• 14-bitowy przetwornik ADC
• Interfejs USB 3.0

 Aplikacje:

• SIGINT/COMINT
• Badanie widma
• Digitalizacja przebiegu szerokopasmowego
• Radio HAM (HF + VHF/UHF)
• Testy i pomiary
• Bezprzewodowe, komórkowe, IoT, strumieniowe przesyłanie multimediów
• Radioastronomia
• Wysokowydajna telemetria HF/VHF

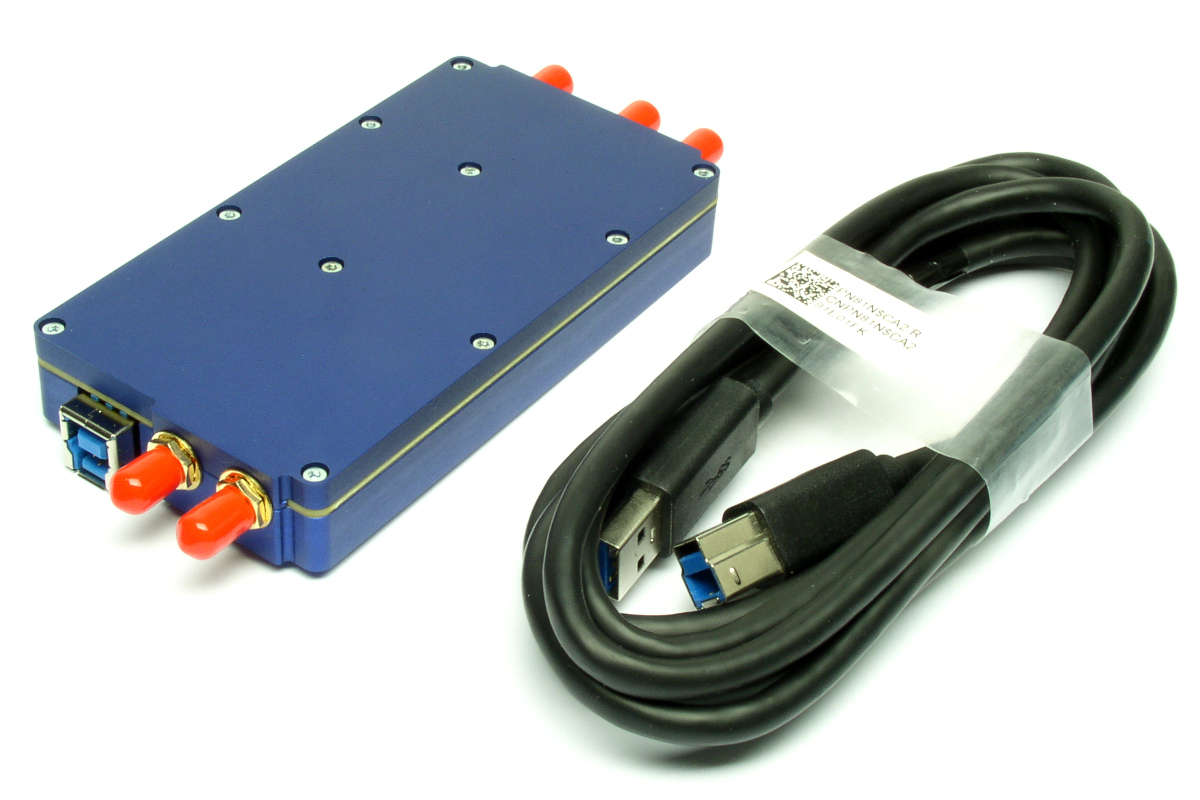

Co w zestawie?

  • Odbiornik FOBOS
  • Przewód USB-B 3.0
