Rigexpert GPSDO Wzorzec częstotliwości

Rigexpert GPSDO wzorzec częstotliwości synchronizowany według satelit GPS

GPSDO Rigexpert moduł do uzyskania stabilnej czestotliwości poprzez synchronizację wielu satelit GPS. Pod nazwą GPSDO jest popularnym urządzeniem do różnych urządzeń pomiarowych i odbiorników/radiostacji. Moduł Rigexpert GPSDO Tokenblauser zwiększa stabilność, zapewnia stabilniejszy odczyt czestotliwości oraz synchronizacji międzyradiowej w mikrofalach itp. Wg instrukcji Tokenblauser posiada też wewnętrzne OCXO, które jest synchronizowane z gps, daje to większą stabilność częstotliwości po przecinku (0,001ppm), niż prostsze GPSDO bez stabilizacji wewnętrznego źródła odniesiena częstotliwości.

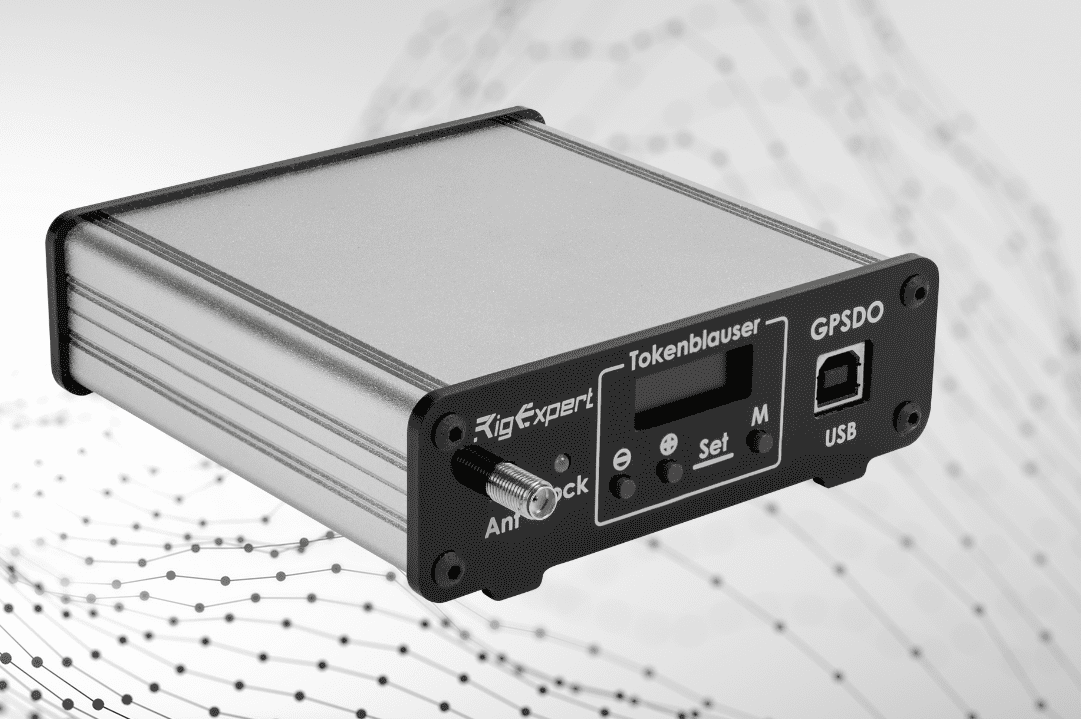

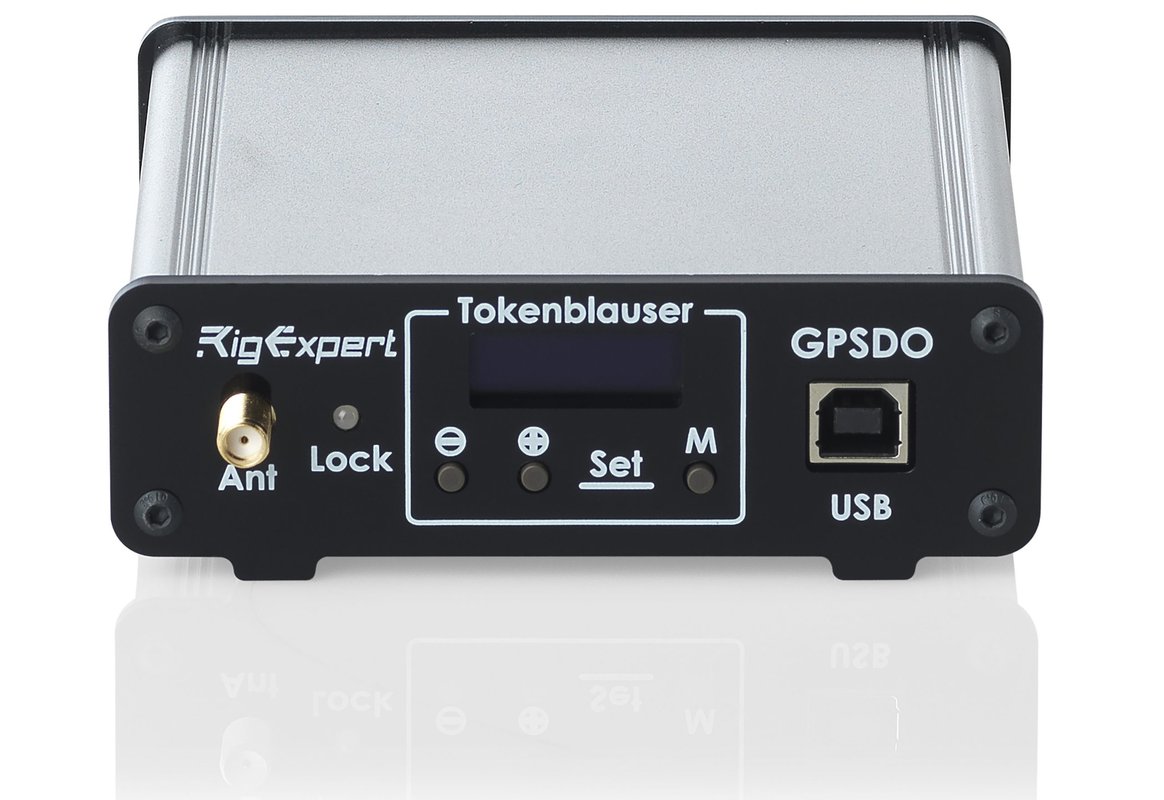

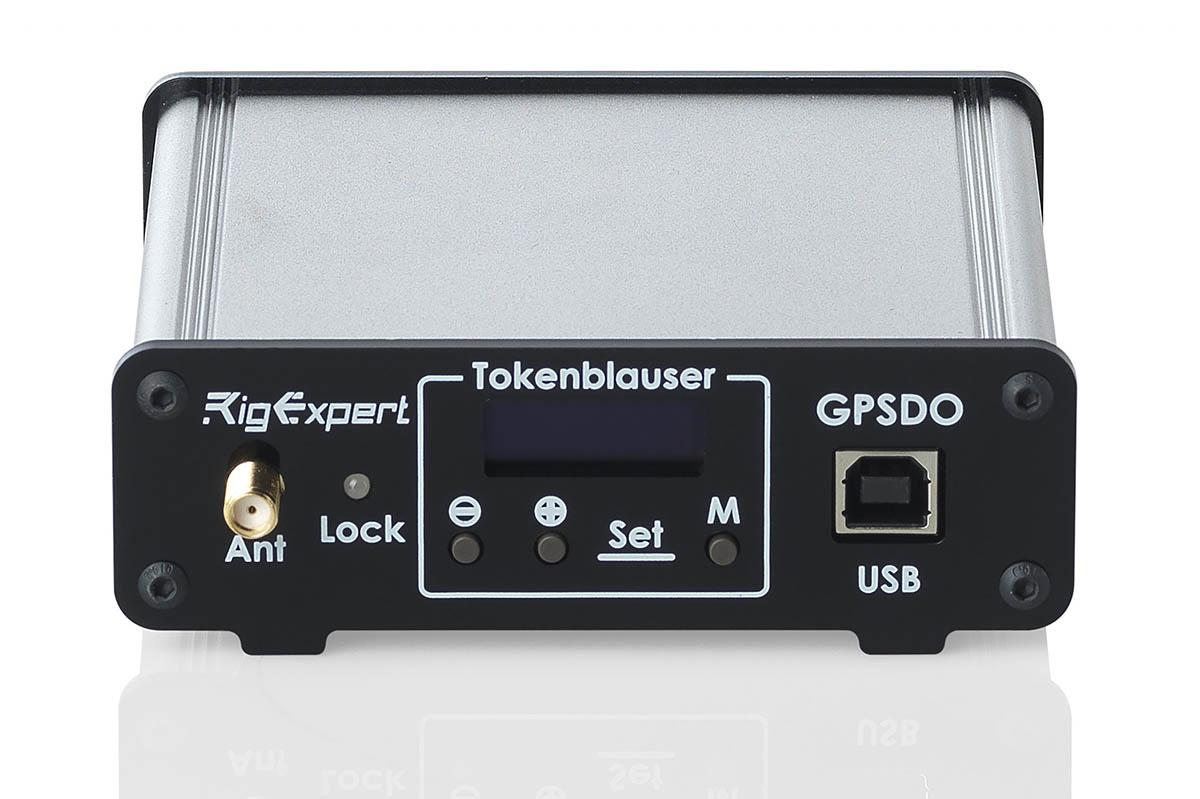

Cechy wzorca które się ujawniają po włączeniu:

• Wyświetlacz z jasnymi i dużymi napisami (pomimo niewielkiej wielkości wyświetlacza)
• Podwójnie kolorowa dioda sygnalizująca 3 stany:
  • Czerwony – wyszukiwanie satelit
  • Zielony migający – czas „nagrzewania” czy li stabilizacji
  • Zielony ciągły – Ustabilizowanie częstotliwosci wyjściowej
• Pokazywany czas na wyświetlaczu od momentu ustabilizowania
  • zupełnie inaczej się odbiera czytajac czas pracy ustabilizowania urządzenia, niż czas realny/rzeczywisty z GPSa
• Siła sygnału odbieranego – ściśle określona z ilością odbieranych satelit wg innego GPSDO
• Stabilizacja z pewnością (sprawdzone) dwa zera po przecinku jednego herca przy 10MHz (ustawione na 10MHz jako częstotliwość wzorcowa do przyrządów)
• Zmiany częstotliwości A-D za pomocą przycisków:
  • Krótkie naciśnięcie poruszanie się w prawo/lewo po kolejnych pozycjach wyświetlanej częstotliwości
  • Długie naciśnięcie – zmiana od 0 do 9 lub od 9 do 0 w jednej pozycji  (Hz/KHz/MHz)

Tokenblauser to laboratoryjny GPS zdyscyplinowany zegar źródłowy z bardzo niskim poziomem szumów wyjściowych, odpowiedni do zastosowań QO-100 i SHF, w tym do obsługi FT8 i innych wąskopasmowych trybów cyfrowych.
W przeciwieństwie do wielu innych GPSDO ze stałym wyjściem 10 MHz, dodatkowo generuje do czterech dowolnych częstotliwości jednocześnie. Ta funkcjonalność jest dostarczana „od razu” i nie wymaga zaawansowanych umiejętności od użytkownika. Wystarczy podłączyć zasilanie do urządzenia i podłączyć antenę GPS, a następnie wprowadzić lub zmienić częstotliwości wyjściowe.

GPSDO używany między innymi w:

• Generatory w.cz
• Mierniki częstotliwości
• Analizatory widma
• Oscyloskopy
• Radiotestery
• Odbiorniki szerokopasmowe (np.: RSPdx z wejściem sygnału 24MHz)
• Łączności radiowe
• Każde urządzenie które posiada wejście dla sygnału wzorcowanego (najczęsciej 10MHz)

Cechy GPSDO Tokenblauser:

• Niezależne wyjścia z syntezą PLL
• Laboratoryjna dokładność
• Aplikacje autonomiczne lub OEM

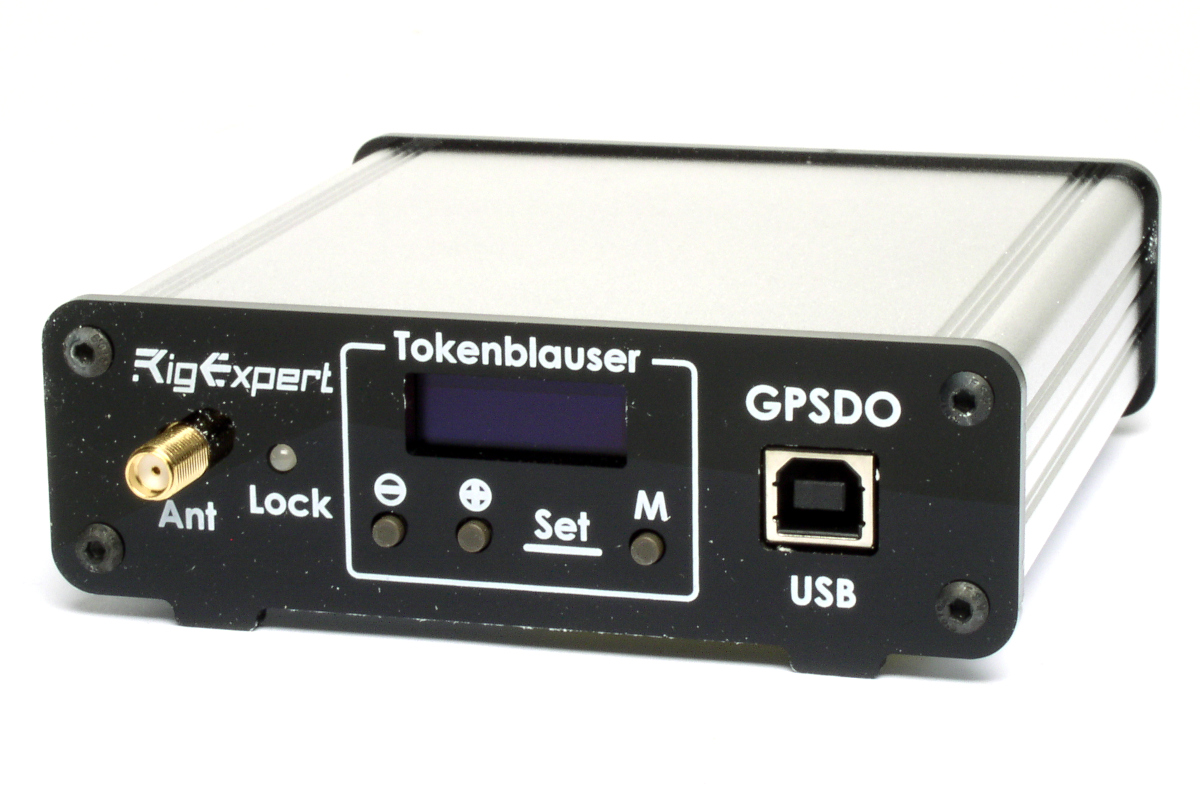

• Regulacja częstotliwości: z przedniego panelu LCD lub przez połączenie USB z komputerem
• Interfejs użytkownika: monochromatyczny OLED o przekątnej 0,91 cala; trzy przyciski panelu przedniego
• Cztery profile pamięci
• Możliwe modyfikacje: podłączenie zewnętrzne OCXO
• Odbiornik GPS, Galileo
• Poziomy LVPECL/LVDS/HVSL/CMOS/SSTL/HSTL, itp.; nie są wymagane żadne umiejętności programistyczne
• Kod źródłowy i schematy są dostępne dla głębszych modyfikacji

Specyfikacja GPSDO Rigexpert:

• Ilość wyjść z syntezy: 4
• Zakres czestotliwości wyjściowej: od 0,16 do 200MHz (w zależności od wersji syntezy – 350/710MHz)
• Wyjście: 10MHz
• Stabilność częstotliwości: 0,001ppm lub lepiej
• Poziomy sygnałów: 3,3V (CMOS)

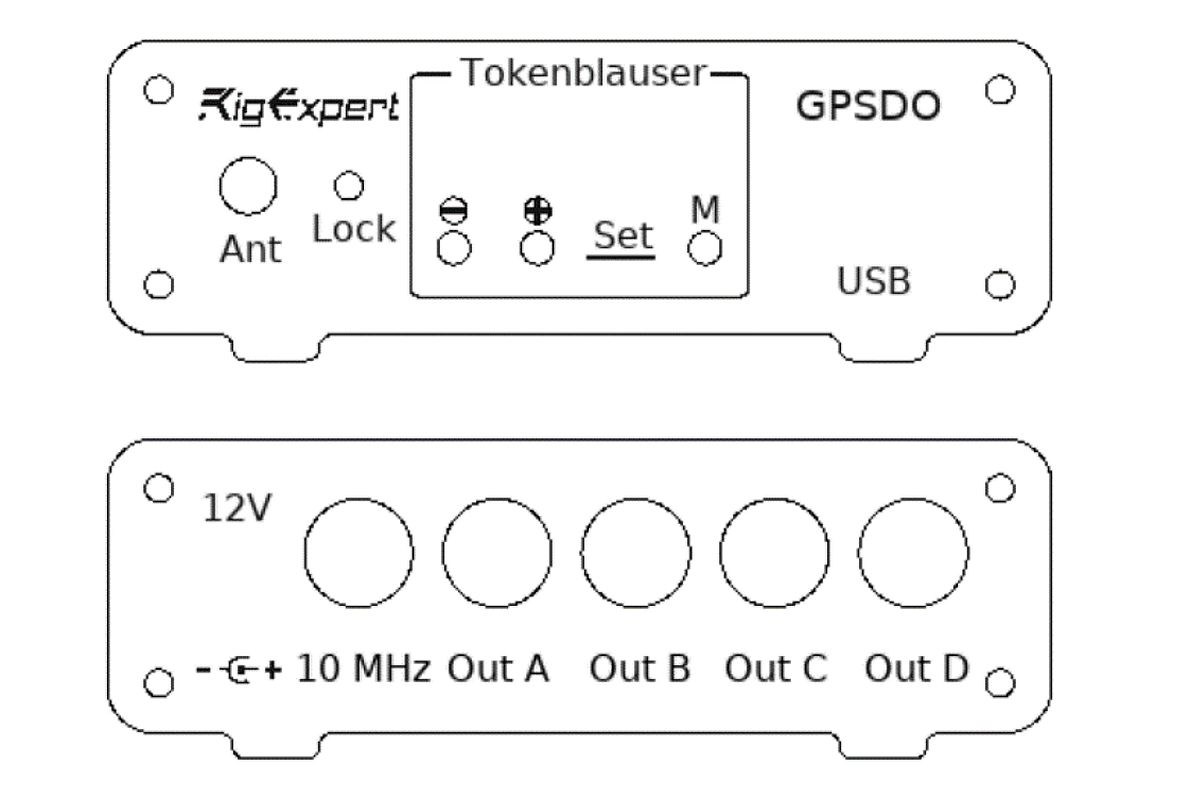

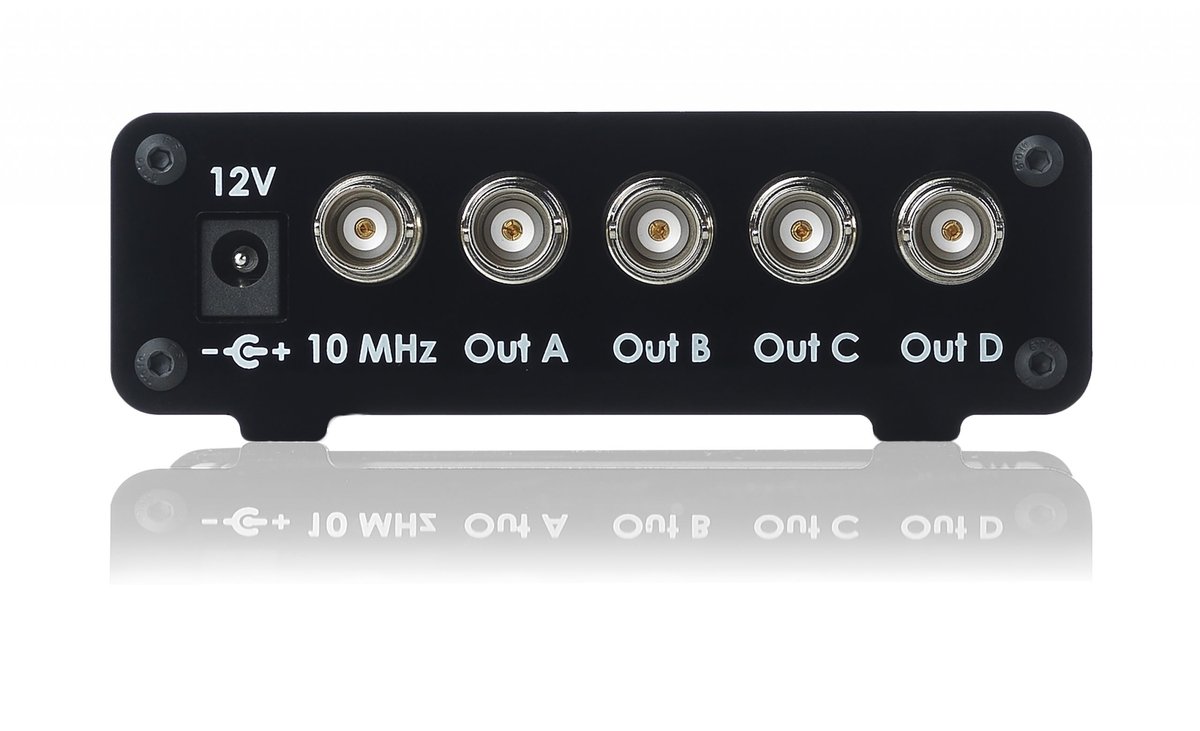

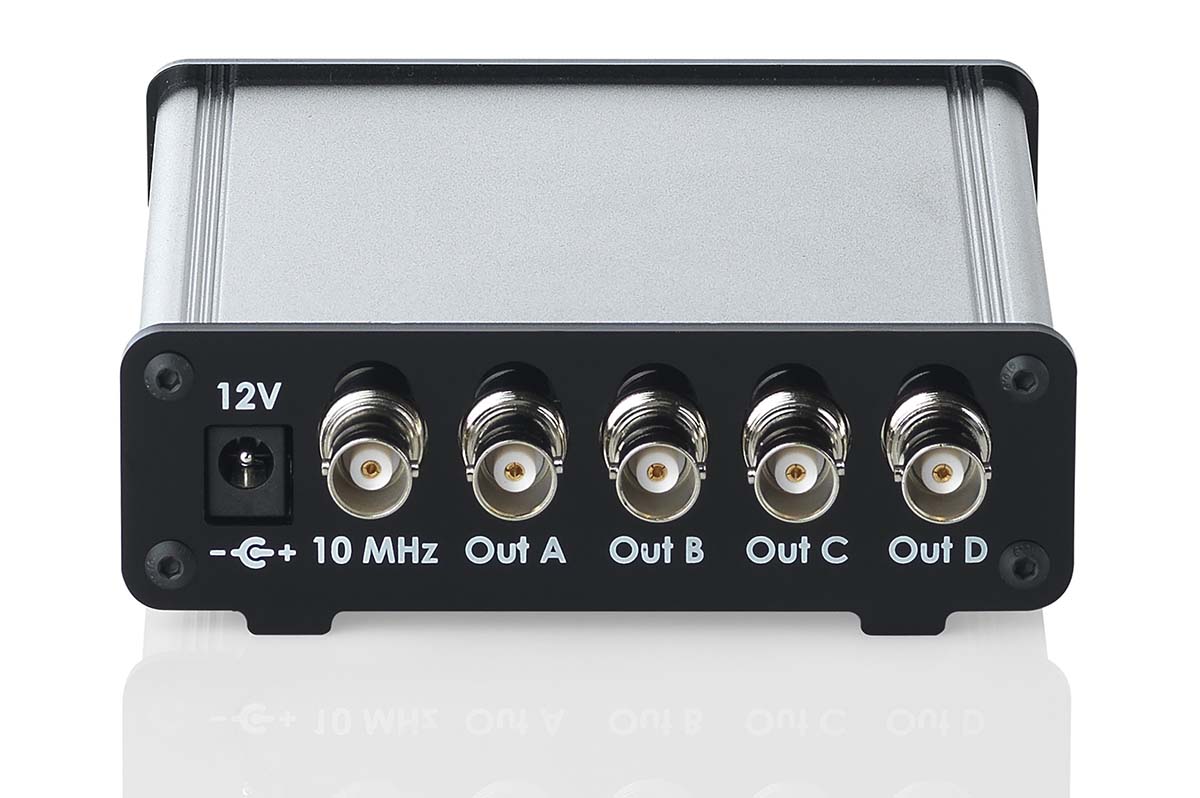

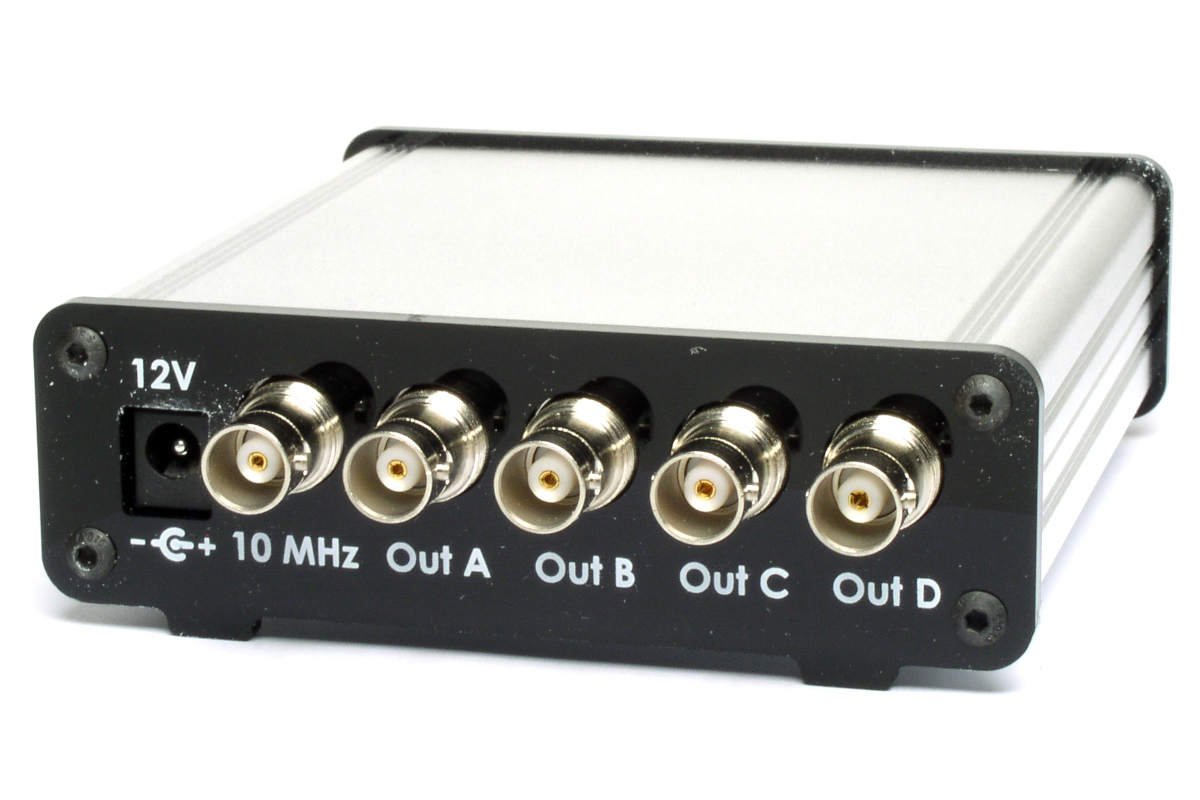

• Konektory:
  • BNC (wyjście częstotliwości)
    • 10MHz
    • 4x nastawne częstotliwości
  • SMA (wejście anteny aktywnej GPS – w zestawie)
• Rodzaje satelit: GPS, Galileo
• Niski poziom szumów
• Wyświetlacz oled

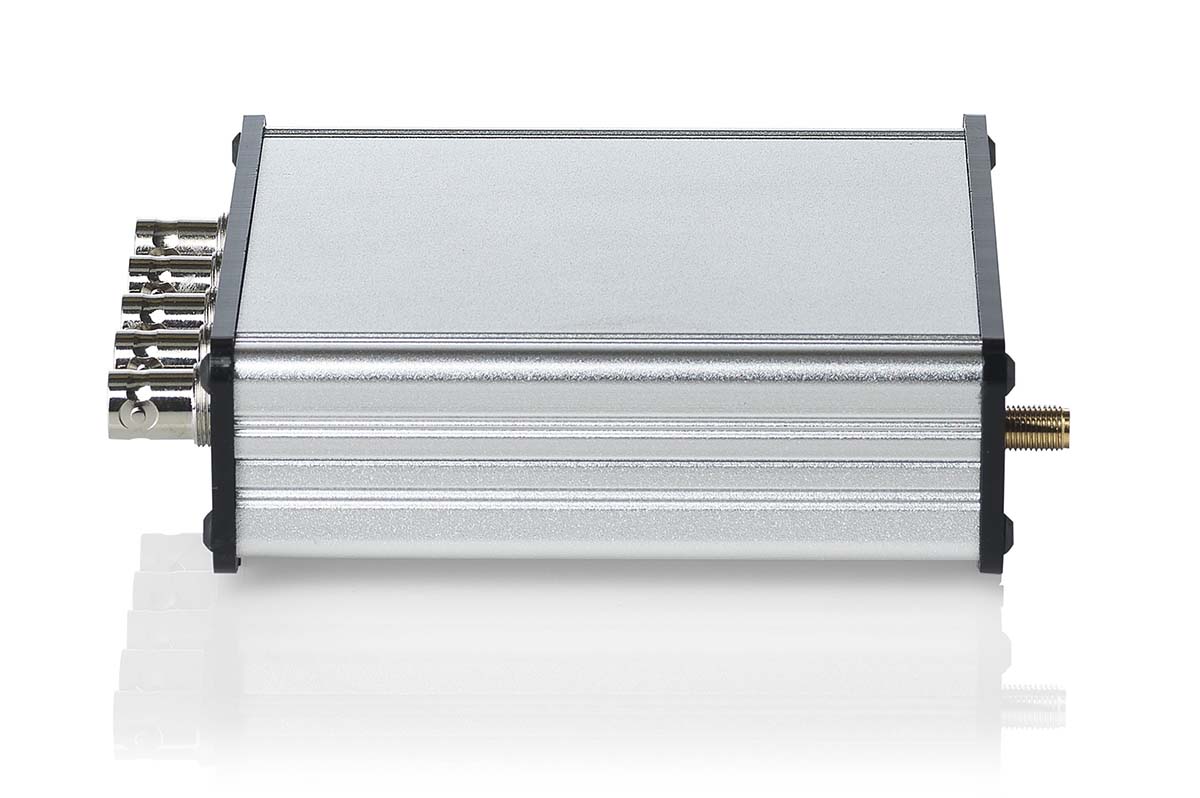

• Wymiary:
  • z gniazdami: 130 x 110 x 37 (panel przedni i tylny mają wyprofilowane podpórki od spodu)
  • bez gniazd: 106 x 110 x 37
• Dyscyplinowane z gps-u wewnętrze OCXO

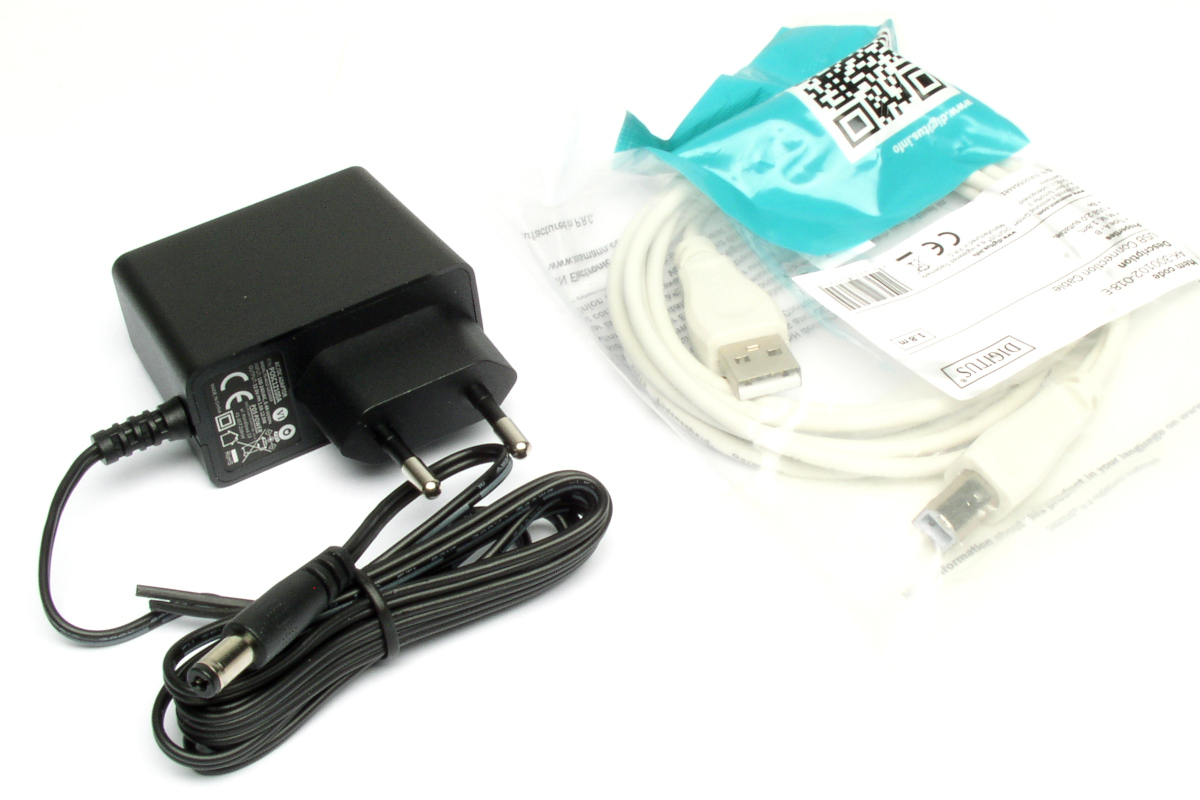

Co w komplecie?:

• GPSDO – „Tokenbaluser”
• Zasilacz wtyczkowy
• Kabel USB A/B (drukarkowy)
• Antena GPS
