SKU: Stick-X-Pro

RIGEXPERT STICK X-PRO Analizator antenowy

100kHz – 1GHz, złącze N, Bluetooth, -10dBm, pomiary anten i kabli, szukanie usterek w kablach itp.

Informacje dodatkowe

Producent

Na stanie

2 364,00  netto: 1 921,95

Na stanie

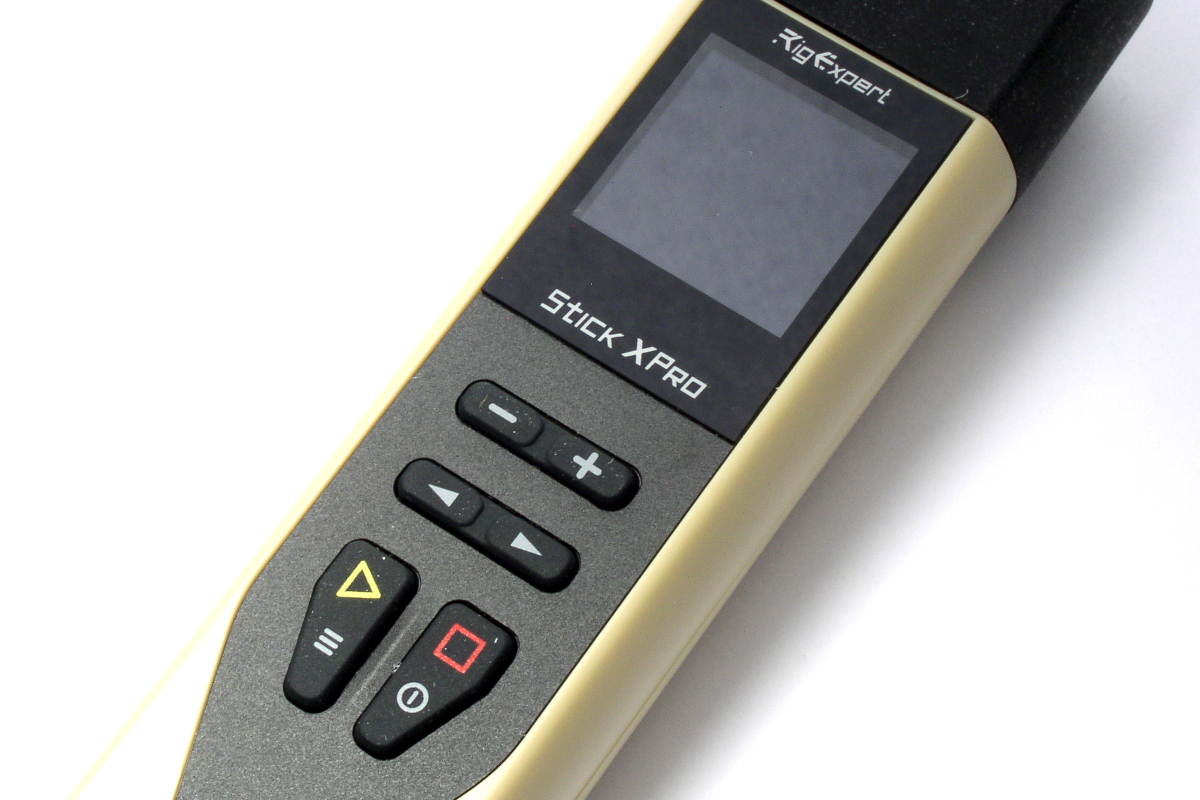

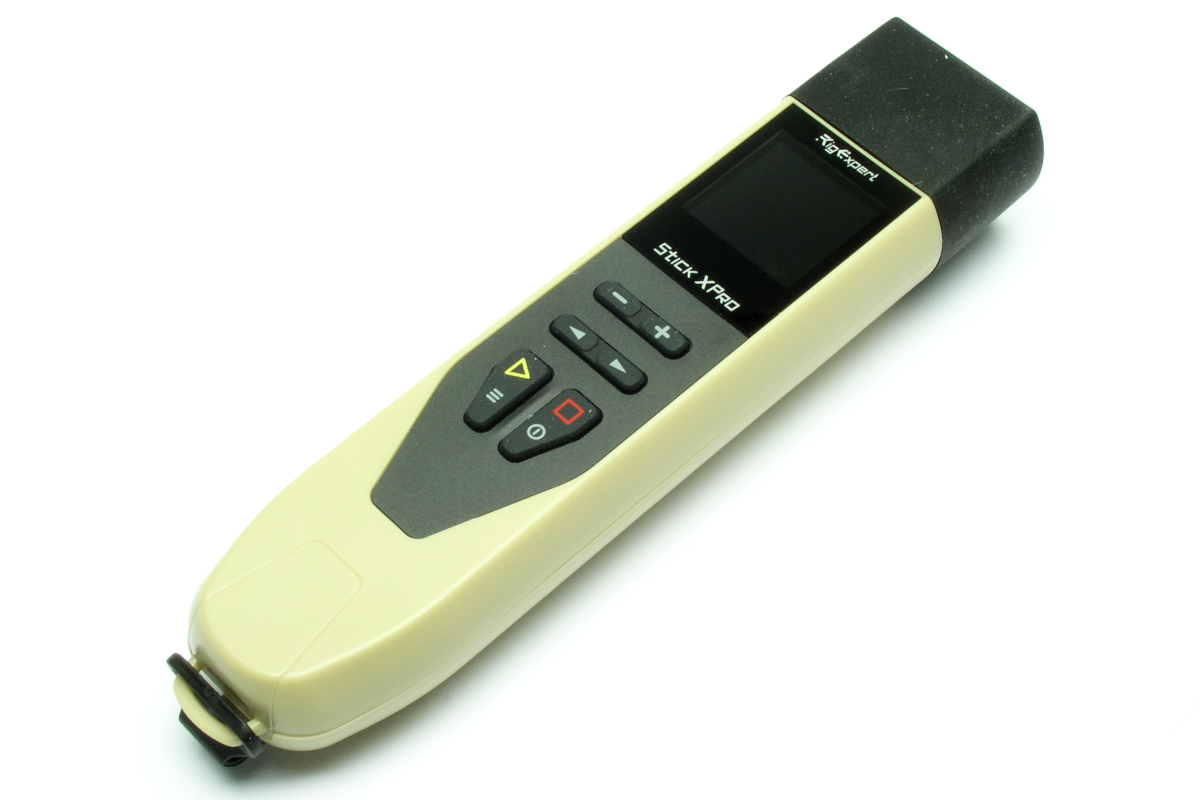

RigExpert® Stick XPro Kieszonkowy analizator anten i kabli do 1GHz

Nieweilki analizator antenowy, na baterię (ogniwo 18650), ze złączem antenowym N gniazdo. Wyświetlacz kolorowy typu TFT 220x220pikseli. chyba niewielu zwróciło uwagę że potrafi dokonać pomiaru elementów i ich (tak jak pozostałe analizatory Rigexperta) pojemności, indukcyjności, rezystancji i to na częstotliwość jaką sobie wybierzemy – aż do 1GHz! – Oczywiście pomiary elementów to skłądniki głónych pomiarów do których został stowrzony – pomar/badanie/analizowanie anten i okablowania. Rigexpert Stick XPro to zwiększenie zakresu częstotliwości do 1GHz, pośród analizatorów „STICK”. Tryb „Multé” to klasyfikowanie anteny w danym zakresie według pięciu gwiazdek: 5 gwiazdek – najlepiej dostrojona antena – 0 gwiazdek – niedostrojona. Multé  zostało wprowadzone w analizatorach typu STICK, a potem funkcja pojawiła się w kolejnych generacjach analizatorów typu AA. Funkcja ta ma szybko określać, czy dana antena jest jeszcze sprawna.

Zastosowania

• Radioamatorstwo
• Radio komercyjne
• Telekomunikacja
• Komunikacja terenowa
• Marynarka

Przypadki użycia

• Sprawdzanie i regulacja anten
• Pomiar różnych parametrów kabli, linii zasilających, filtrów i innych
• Konfiguracja 1/4-λ, 1/2-λ koncentrycznych odgałęzień
• Znajdowanie usterek kabli

Główne cechy

• Miernik 1000 MHz
• Skalibrowany fabrycznie
• Kolorowy wyświetlacz TFT
• Kieszonkowy rozmiar
• Obudowa odporna na zachlapanie i kurz
• Przyjazny dla użytkownika interfejs
• Czas pracy 16 godzin na jednym ładowaniu

Specyfikacja:

  • Zakres od 100kHz do 1GHz (wszystkie analizatory mają krok co 1Hz)
  • Wyświetlacz:
    • TFT kolor
    • Rozdzielczość 220×220 pikseli
  • Czas działania na baterii (ogniwo 18650): 16 godzin (ciągły pomiar)
  • Tryby:
    • Multé(szybkie sprawdzanie anteny)
    • HAM (szybkie sprawdzenie wybranego pasma radioamatorskiego)
    • SINGLE
      • SWR
      • |Z|
      • R
      • X
      • C
      • L
      • RL
      • MAG&PHASE
    • TDR (odległość do uszkodzenia w kablu)
    • SWR
      • CHART
      • RETURN
      • LOSS CHART
      • RX CHART
    • OSL CALIBRATION MODE
    • CABLE TOOLS
      • STUB TUNER
      • CABLE LENGHT
      • IMPEDANCE
      • LOSS
  • Wbudowany przewodnik (pomocnik)
  • Języki wbudowane:
    • Japoński
    • Angielski

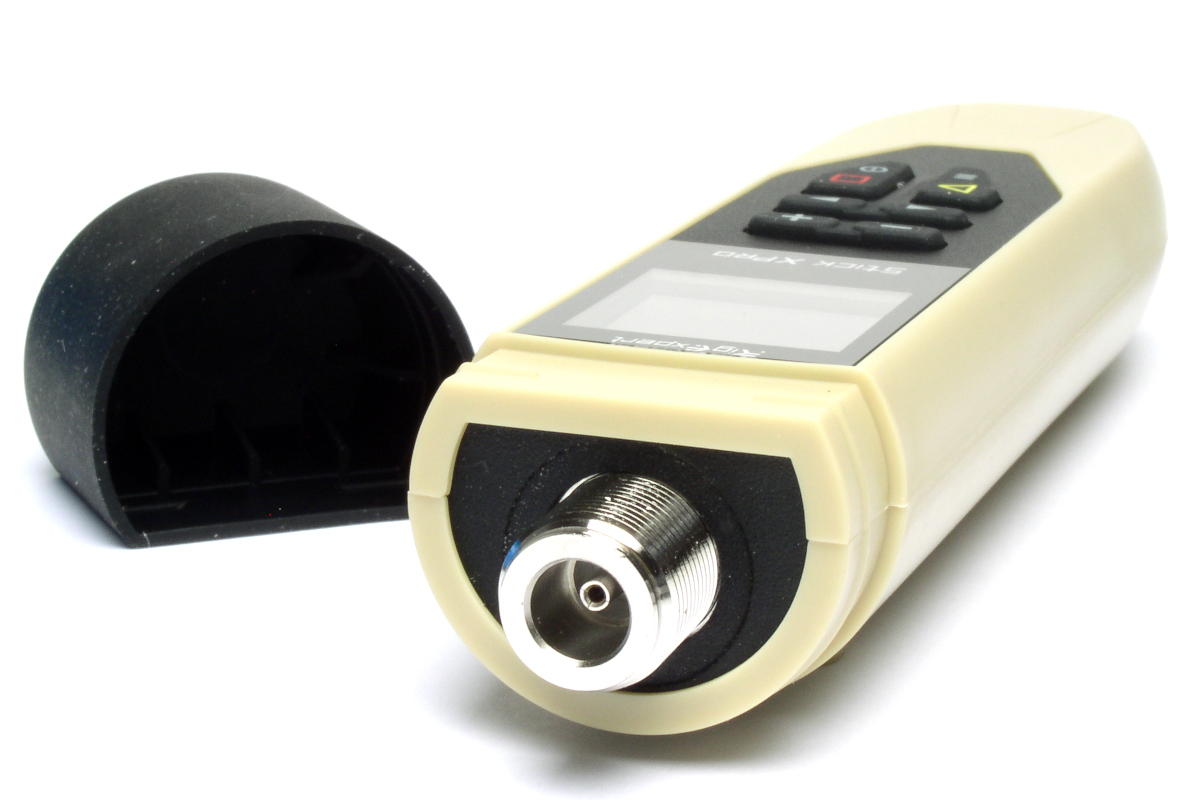

  • Złącze antenowe: N – gniazdo
  • Moc wyjściowa do pomiarów: -10dBm (przy obciążeniu 50Ω)
  • Bateria:
    • Ogniwo Li-ion 18650
    • Czas ładowania około 3godzin
  • Temperatura pracy: od -20ºC do +55ºC
  • Interfejs:

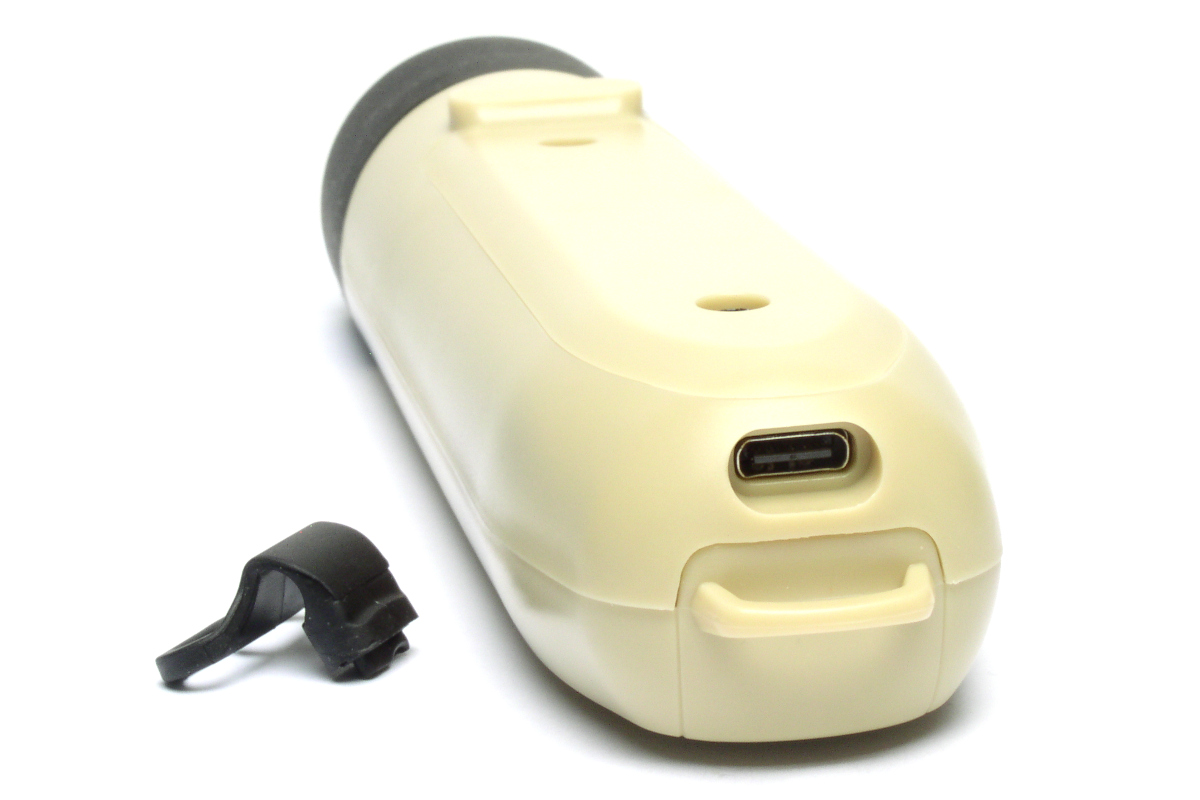

    • USB -C
    • Bluetooth v.4.2 Single mode Class B
  • Wymiary: 185 x 40 x 33 mm
  • Waga: 185g

Co znajduje się w zestawie:

  • Analizator Rigexpert Stick XPRO wraz z baterią
  • Pasek
  • Kabel USB

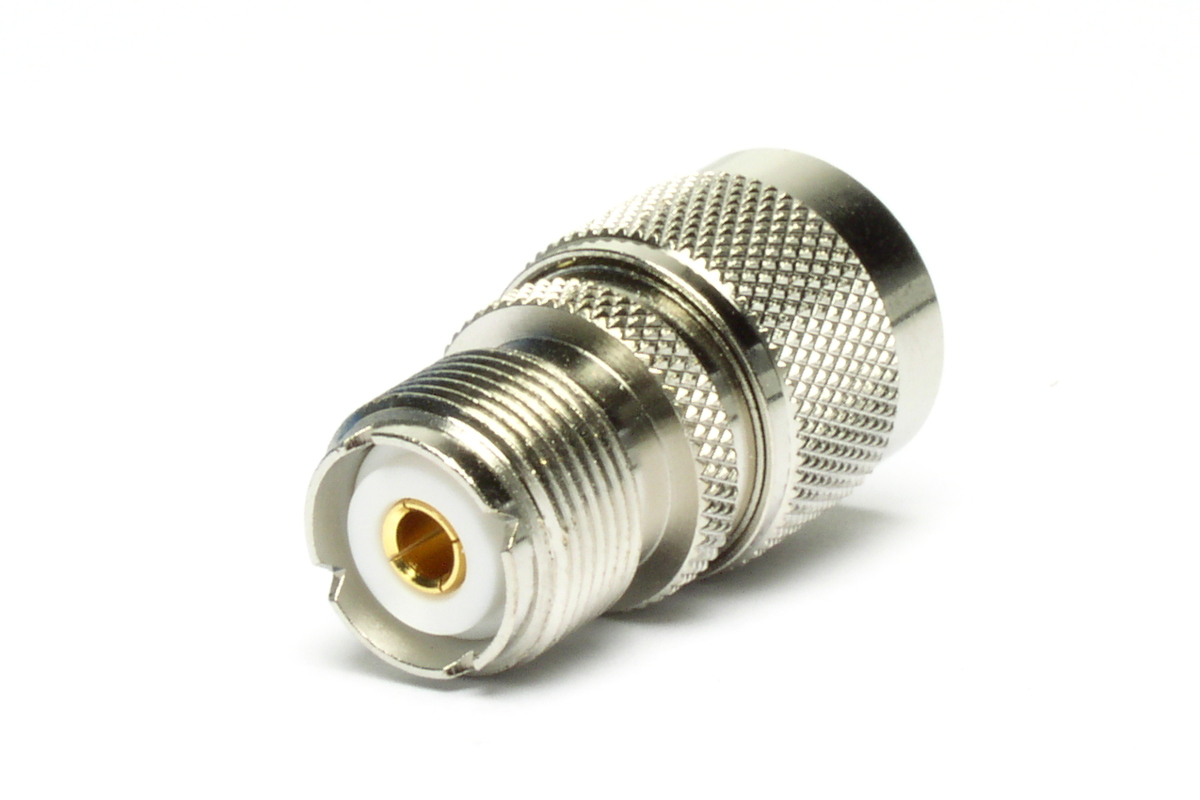

  • Adapter N na UHF
