Rigexpert Stick 500 Kieszonkowy analizator antenowy

Rigexpert Stick 500 badanie anten i kabli do 500MHz

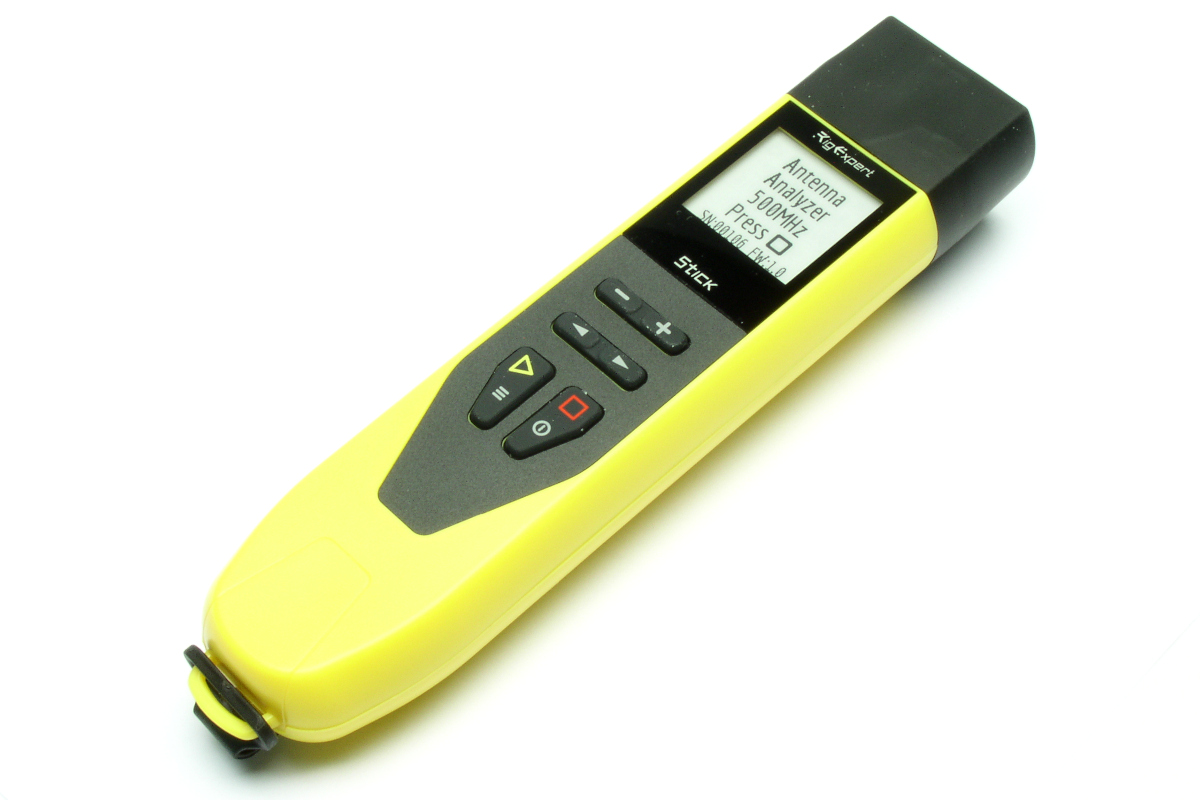

Stick500 Kieszonkowe urządzenie do pomiarów anten oraz kabli antenowych w zakresie częstotliwości analizatora, mieści się w kieszeni i waży mniej niż smartfon, zapewnia pomiary w paśmie 70 centymetrów (zakres częstotliwości od 0,1 MHz do 500 MHz). Wyświetlacz E-Ink o wysokim kontraście zapewnia doskonałą czytelność w bezpośrednim świetle słonecznym.

Stick 500 skalibrowany fabrycznie. Nie ma więc potrzeby powtarzania tego przed operacją.

Analizator mierzy współczynnik fali stojącej (SWR) i straty odbiciowe, wielkość i kąt fazowy, a także wartość rezystancji (R) i reaktancji (Х), biorąc pod uwagę znak, indukcyjność (L) i pojemność (C) w trybach równoległych i szeregowych anten, kabli, linii, filtrów i innych systemów.

Istnieją cztery narzędzia do pomiarów kabli antenowych przydatne także dla producentów anten.

Prosty intuicyjny interfejs zamienia złożoną analizę w zabawę.

Urządzenie wyposażono w wydajny akumulator Li-ion o pojemności 2900 mAh, który zapewnia do 16 godzin ciągłego pomiaru na jednym ładowaniu.

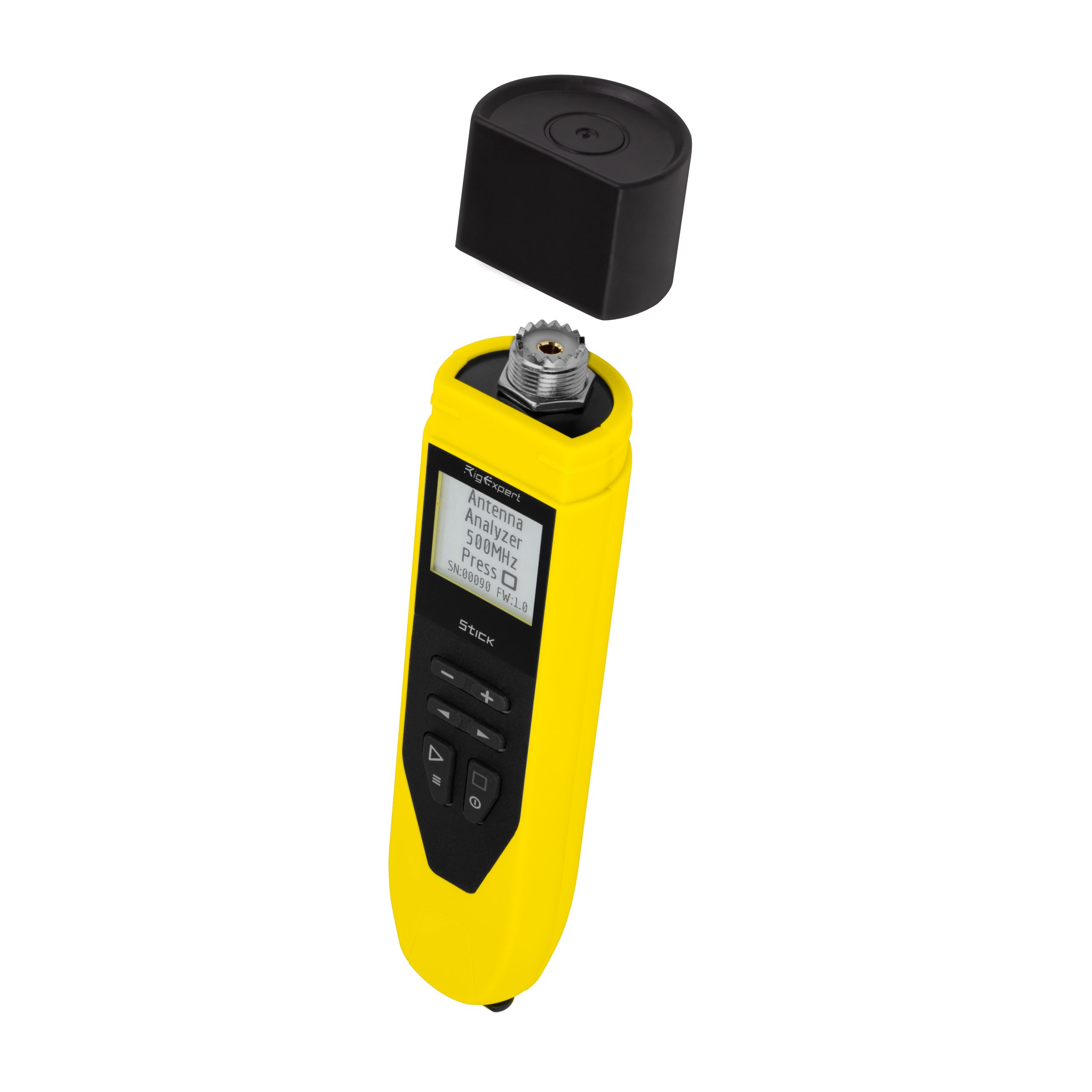

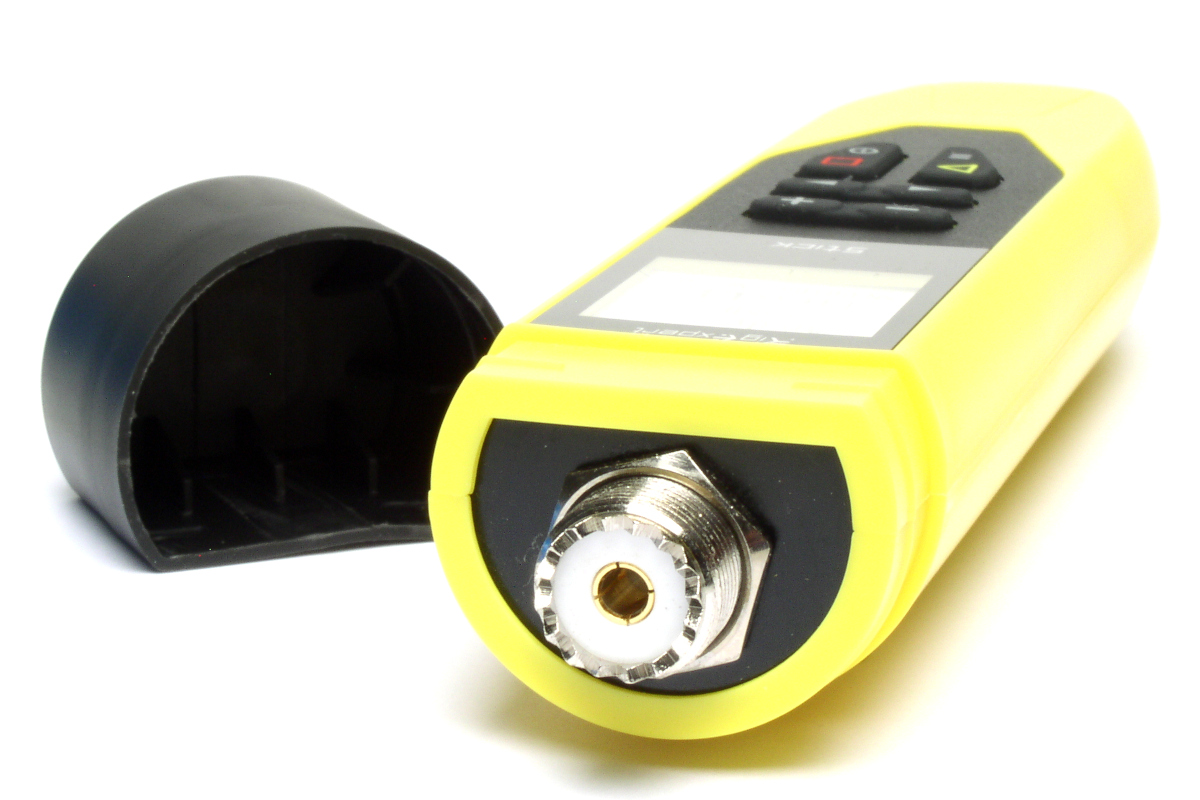

Analizator wyposażony jest w złącze UHF (SO-239).

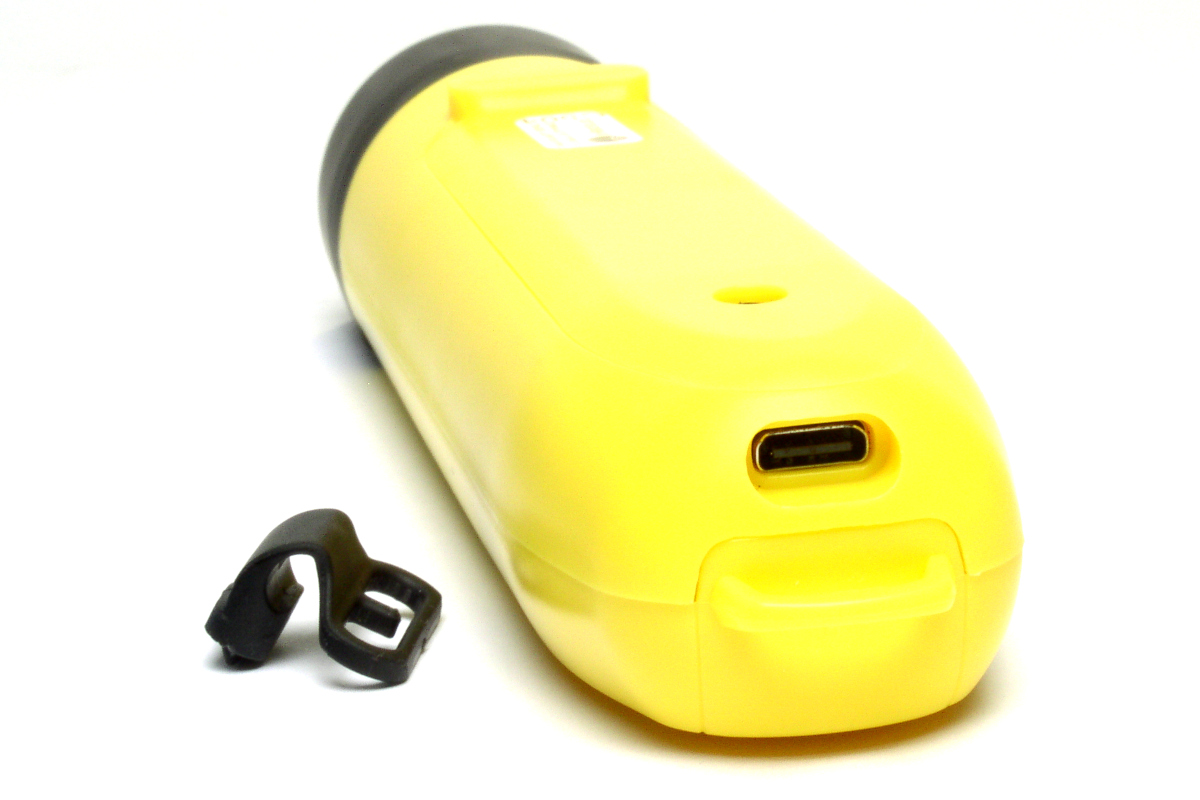

Podłączenie Stick 500 do komputera PC lub tabletu przez USB Type-C pozwala uzyskać bardziej szczegółowy widok danych.

USB typu C służy również do ładowania baterii w trzy godziny.

Ponadto Stick 500 może przesyłać dane przez interfejs Bluetooth komunikujący się z aplikacją mobilną RigExpert AntScope.

Bryzgoszczelna i pyłoszczelna obudowa osłania elektronikę w trudnych warunkach pogodowych.

Eksperymentalnie potwierdzono szeroki zakres temperatur roboczych od -15° do +40°C (5 -104°F).

Jak wszystkie nasze urządzenia, Stick 500 przed wysłaniem z fabryki przeszedł czteroetapową kontrolę jakości. Dlatego jesteśmy pewni jego jakości.

A jeśli z czasem pojawi się ukryta wada chipów urządzenia, RigExpertCare™ gwarantuje wymianę urządzenia na takie samo nowe w ciągu dwóch lat od daty zakupu.

Czy naprawdę potrzebujesz czegoś innego, aby cieszyć się HAM Radio przy każdej pogodzie, w dowolnym miejscu i czasie?

Specyfikacja i cechy analizatora Stick 500:

• Zakres częstotliwości pracy: 100kHz ~ 500MHz
• Krok częstotliwości: 1kHz
• Pomiar dla impedancji:
  • 25/50/75/100/150/200/300/450/600 omów
• Kieszonkowy rozmiar
• Zakres pomiaru SWR:
  • W trybie danych liczbowych: 1~100
  • W trybie wykresu: 1~10
• Zakres R / X:
  • 0~10000
  • -10000~10000
• Tryby:
  • SWR
  • Return loss
  • R
  • X
  • Z
  • C
  • Magnituda i kąt fazowy dla jednej częstotliwości
• Wykres SWR na 100 punktach
• Tryb Multé – do szybkiego testowania anteny wielopasmowej
• Sygnał wyjściowy:
  • Kształt: kwadratowy 0,1MHz~500MHz
  • Moc wyjściowa sygnału: -10dBm (przy impednacji 50 omów)
• Pomiar kabli:
  • Stub Tuner:
    • pomiar dla 1/4 długości przewodu
    • pomiar dla 1/2 długości przewodu
    • Pomiar co jest na końcu przewodu podłaczone (lub nie jest) otwarte/zwarte itp.
  • Cable lenght:
    • Velocity factor – wpisanie wpółczynnika skrócenia dla obliczeńpod spodem długości przewodu
  • Impedance – wykres impedancji w czestotliwosći:
    • Wymaga dwóch pomiarów otwartego i zwartego końca przewodu
  • Loss cable – wykres tlumienia w częstotliwości:
    • Wymaga dwóch pomiarów otwartego i zwartego końca przewodu
• Zasilanie: jedna bateria 18650 litowo-jonowa
• Obudowa odporna na kurz i rozbryzgi wody

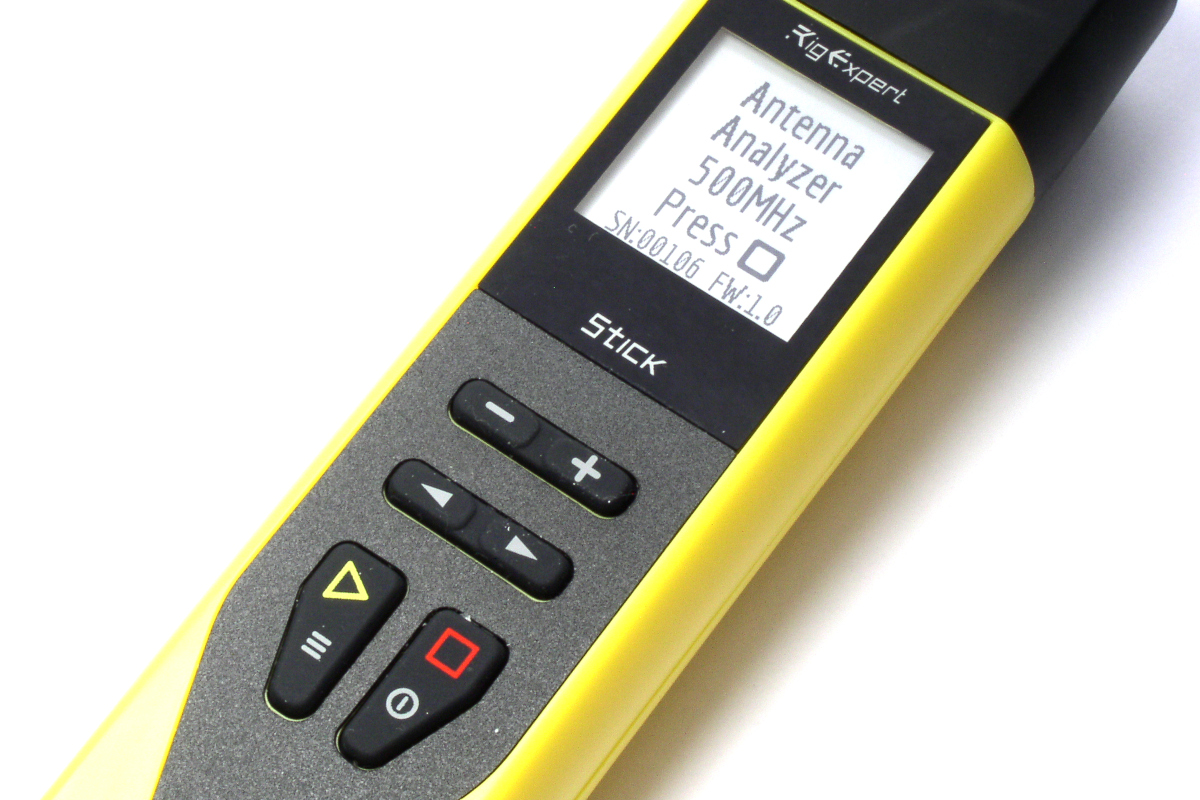

• Wyświetlacz E-ink:
  • Wysoki kontrast
  • Doskonała czytelność w bezpośrednim świetle słonecznym
  • Rozdzielczość 200×200 punktów
• Urządzenie jest kalibrowane fabrycznie
• Przyjazny interfejs
• Bluetooth v.4.2 BLE tryb pojedynczy, klasa B
• Cztery narzędzia do kabli dla producentów anten
• USB typu C do komunikacji z komputerem lub tabletem (przez OTG) i ładowania wewnętrznego akumulatora litowo-jonowego 2900 mAh (do trzech godzin)
• Złącze UHF gniazdo
• Do 16 godzin ciągłego pomiaru na jednym ładowaniu
• Fabryczna kalibracja
• Klawiatura (składa się tylko z kilku przycisków) wodoszczelna
• Menu w języku angielskim
• Wymiary: 180x40x33mm
• Praca w zakresie temperatur: -15ºC do 40ºC
• Waga 185g
• 2 lata gwarancji producenta

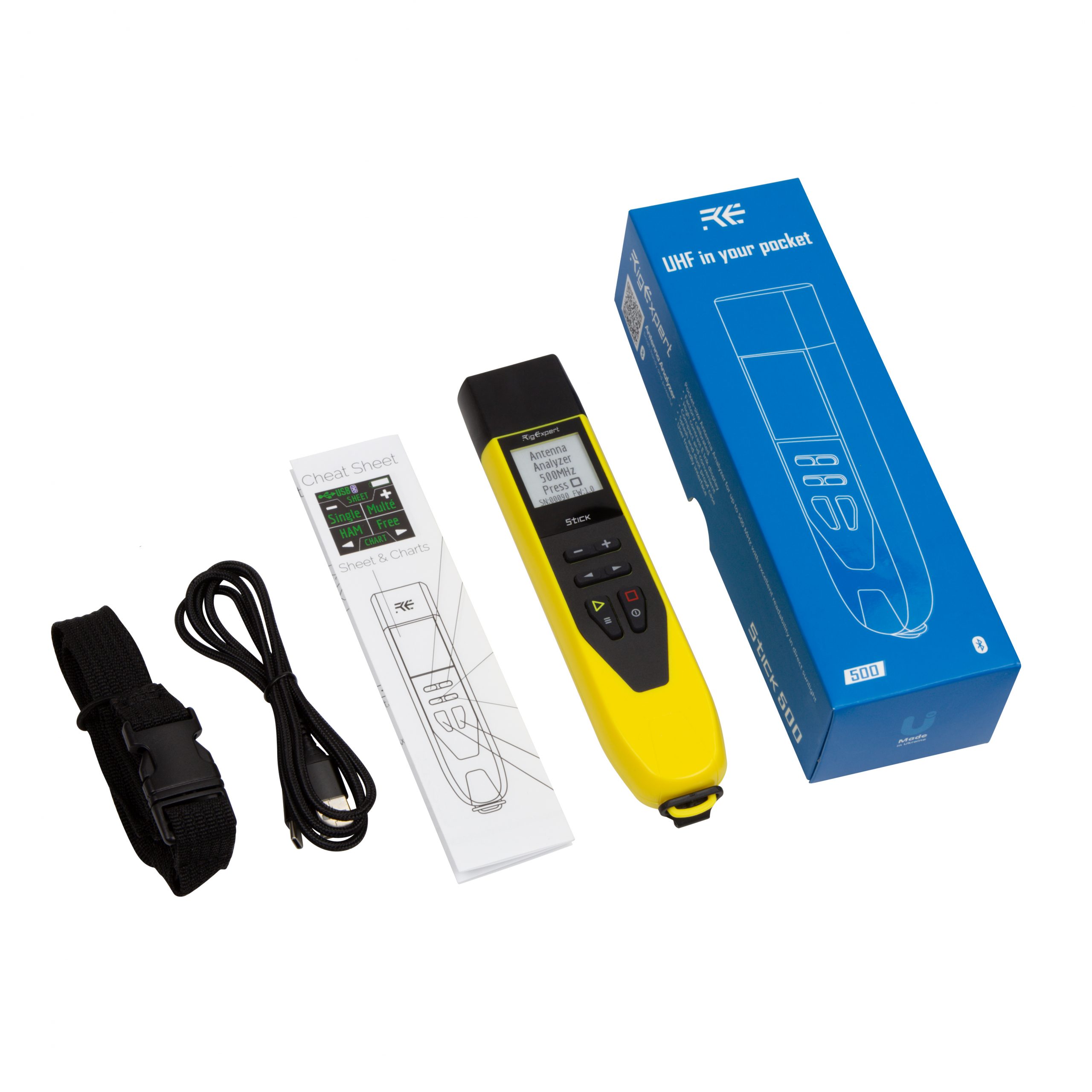

Co znajduje się w komplecie?:

• Stick 500 z akumulatorem
• Kabel USB C
• Smycz
• Krótka instrukcja en

Porównanie dostępnych modeli analizatorów antenowych RigEXpert serii STICK:

Instrukcja obsługi RigExpert Stick-500 (User Manual in English)

Obsługa urządzenia jest intuicyjna i bardzo prosta. Tu znajdziesz szczególy.

RigExpert Stick 500 – User Manual

Prezentacja Stick-500

Oto ciekawa prezentacja analizatorów RigExpert serii Stick, w tym modelu Stick-500 przeprowadzona przez naszego  kolegę z House of Ham:
