RM HLA-305V – Wzmacniacz Mocy KF

250 W, 1.5-30MHz, 250W, tranzystorowy, filtry pasmowe, LCD

Informacje dodatkowe

Producent

Brak w magazynie

3 962,00  netto: 3 221,14

Brak w magazynie

RM HLA-305V unboxing

Przed zakupem warto zobaczyć z bliska jak wygląda wzmacniacz HLA-305V. Obejrzyj film, który specjalnie dla Ciebie przygotowaliśmy i poznaj każdy szczegół urządzenia. Zapraszamy do zakupu.

https://youtu.be/_bRDN-WmXlY



HLA-305V Wzmacniacz KF tranzystorowy z automatyką

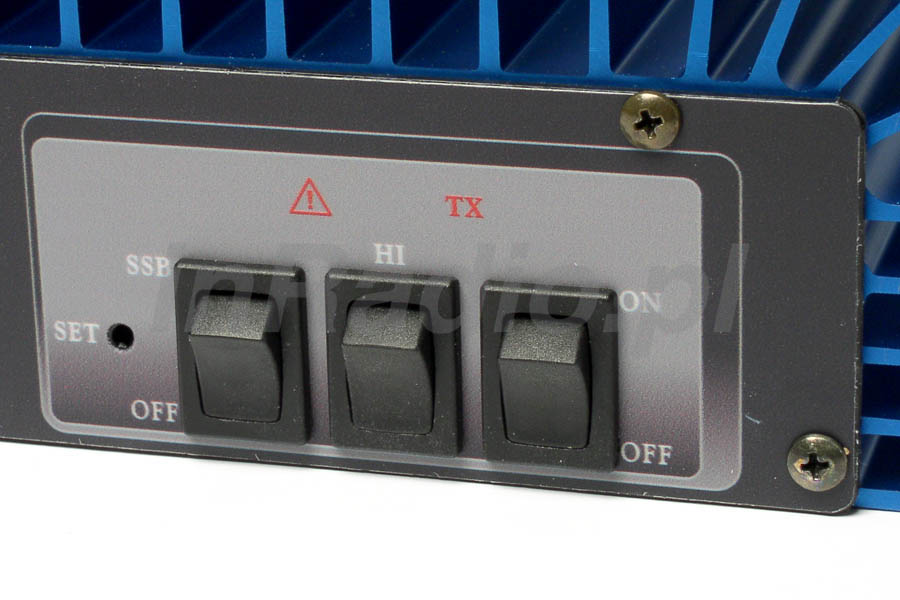

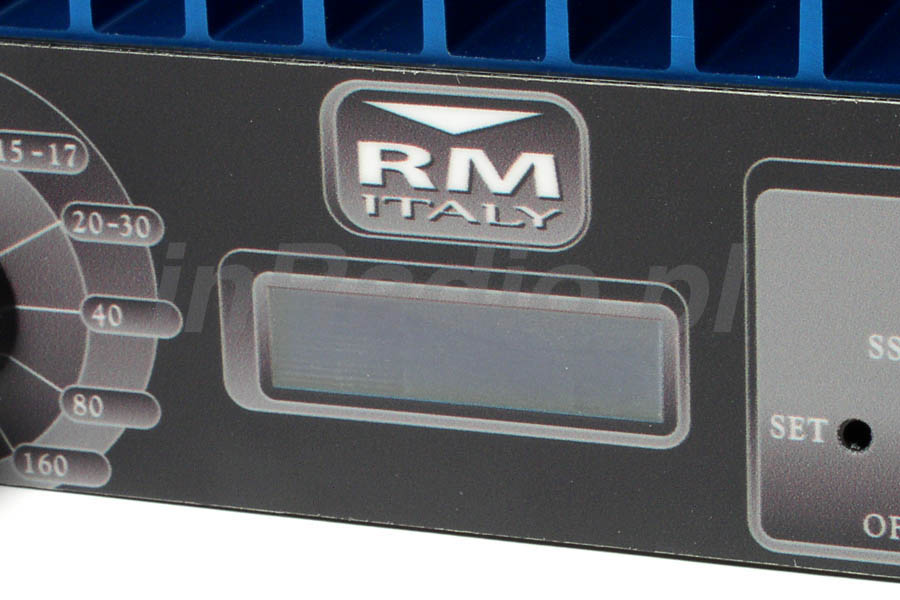

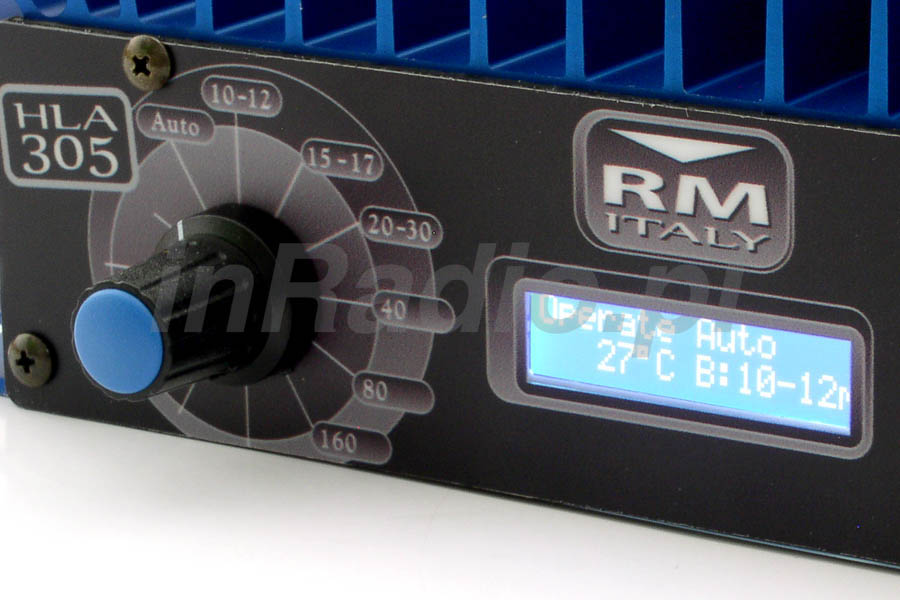

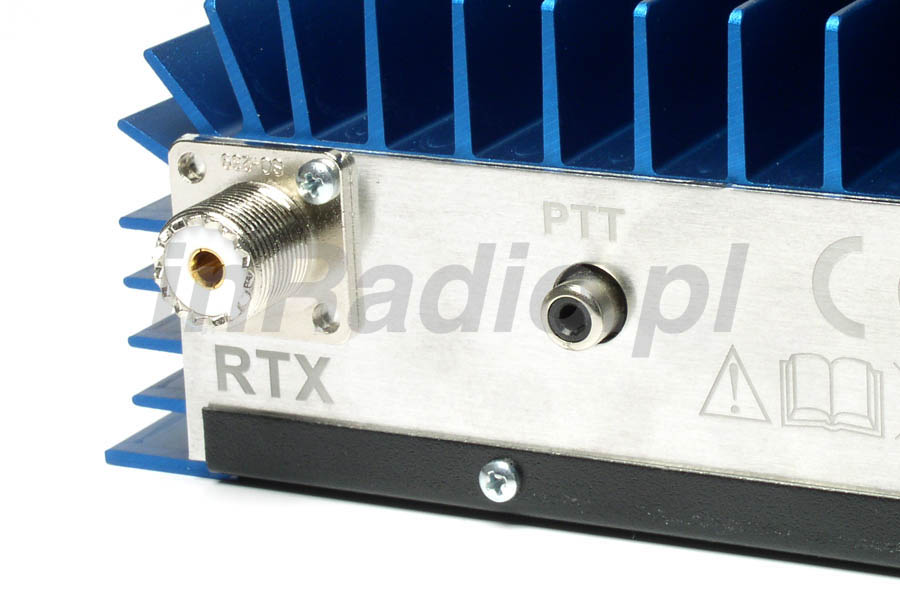

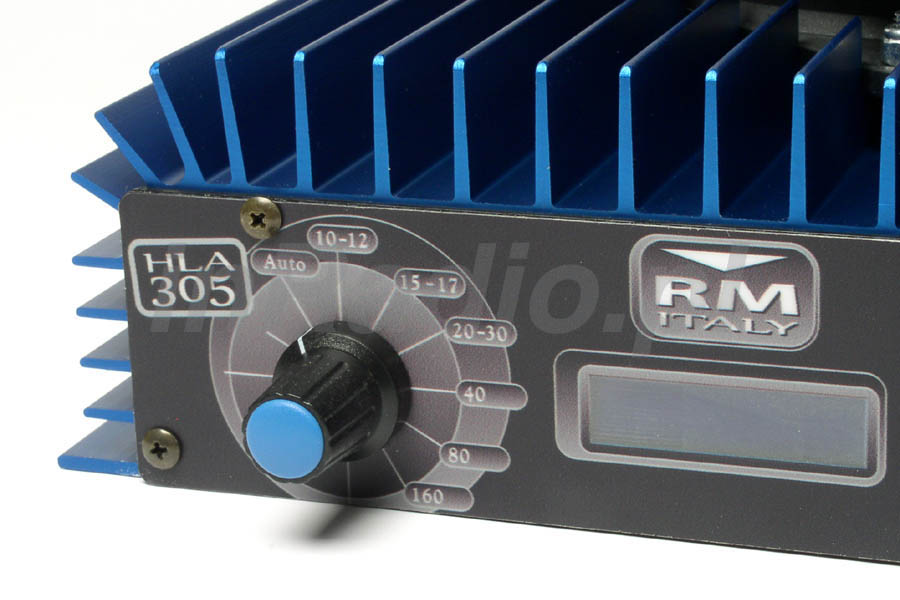

HLA-305V jest wzmacniaczem o rozbudowanych obwodach zabezpieczeń. Pracuje w zakresie pasm amatorskich przełączanych automatycznie lub poprzez wykrycie częstotliwości nadawczej. Przełączane obwody filtrów tłumią niepożądane harmoniczne ze wzmacnianego sygnału. RM HLA305V jest wyposażony dodatkowo w wyświetlacz LCD. Informacje zawarte na ekranie wyświetlacza informują o stanie pracy wzmacniacza. Pierwotnie załączanie nadawania odbywa się przez dodatkowy sygnał PTT podawany na wejście gniazda RCA. Zmiana na automatyczne włączanie nadawania „VOX” jest dostępna z poziomu menu urządzenia. Moc sterująca dla wzmacniacza wynosi do 10W, powyżej załącza się zabezpieczenie. Obwodami wzmacniacza HLA-305V steruje mikroprocesor PIC 18F4620, który również kontroluje na bieżąco WFS, filtry, moc sterującą oraz częstotliwość i temperaturę. Nowością są wykresy zrobione przez producenta dla mocy sterujących i wychodzących w każdym paśmie, oraz zamieszczenie na końcu instrukcji kolorowego schematu ideowego urządzenia.

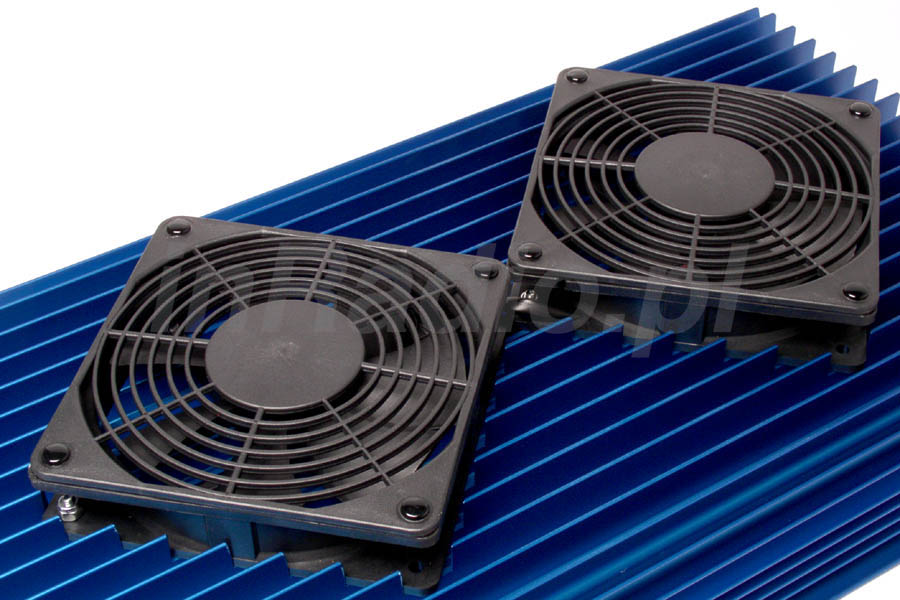

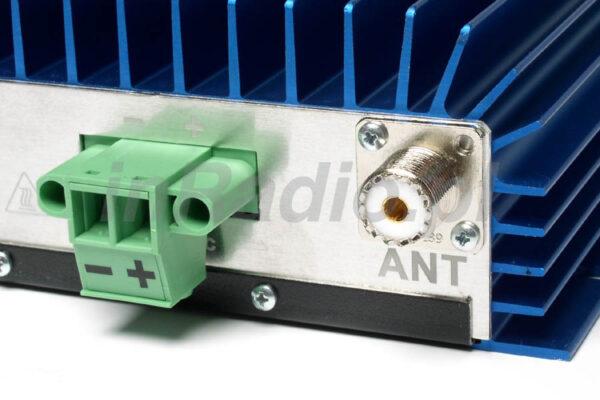

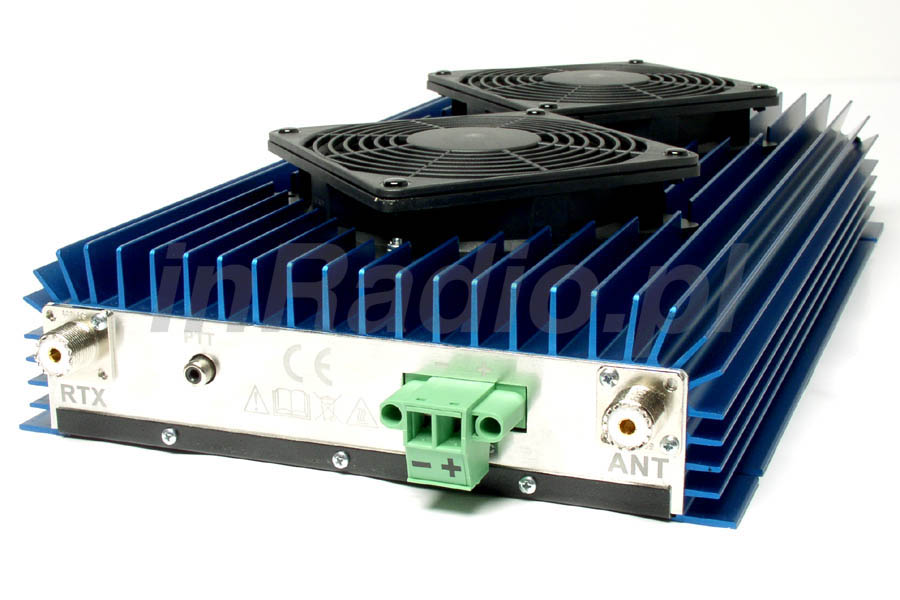

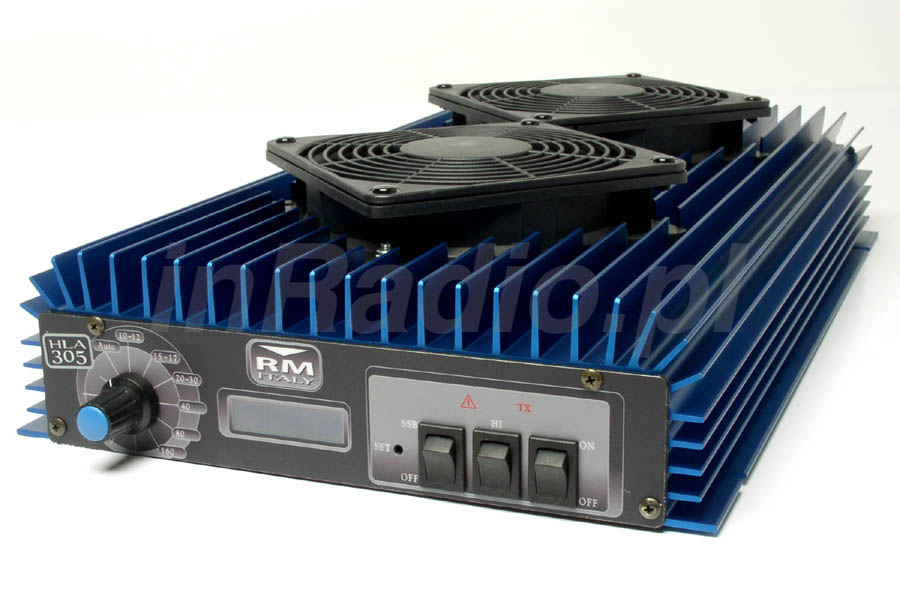

Zasilanie wzmacniacza jest oparte na zaciskach które świetnie nadają się do przykręcania wtyków bananowych. HLA-305 posiada konfigurację opóźnienia dla SSB czy VOXa i jest lepiej zabezpieczony niż inne modele. Dwa ogromne wentylatory znajdujące się na wierzchu obudowy radiatora są włączane razem ze wzmacniaczem, choć prędkość obrotowa jest niewielka (są sterowane mikroprocesorem) to szumy są ledwie słyszalne i nie przeszkadzają podczas pracy na radiostacji.

Specyfikacja wzmacniacza mocy HLA305V

Częstotliwość :

1.5 ~ 30 MHz Wszystkie pasma amatorskie plus WARC

Moc wychodząca:

250W maksymalnie

Obsługiwane emisje:

AM, FM, SSB, CW, RTTY

Moc sterująca:

10W maksymalnie dla wszystkich rodzajów emisji

Średnia moc wyjściowa:

P1dB 200W CW ±1dB typ. P3dB 250W CW ±1dB

Wzmocnienie:

13.5 ± 1dB P1dB

Napięcie zasilania:

13 V ±2V

Prąd zasilania:

45 A max.

Impedancja wejściowa:

50 Ohm

Impedancja wyjściowa:

50 Ohm

Tranzystory końcowe:

MRF 455 x 4

Obwody:

Klasa AB push-pull

Stosowane chłodzenie:

Wymuszone chłodzenie powietrzem (dla HLA305V)

Mikroprocesor:

PIC 18F4620

Informacje na LCD:

Temperatura radiatora, ustawienia wzmacniacza, częstotliwość

Zabezpieczenie:

SWR oraz filtrów wejściowych

Temperatura

Częstotliwość

Moc wejściowa

Złącza wejścia/wyjścia :

Gniazda UHF SO-239, Złącze RCA dla PTT

Wymiary:

240 x 450 x 90mm

Waga:

Około 4,2 kg

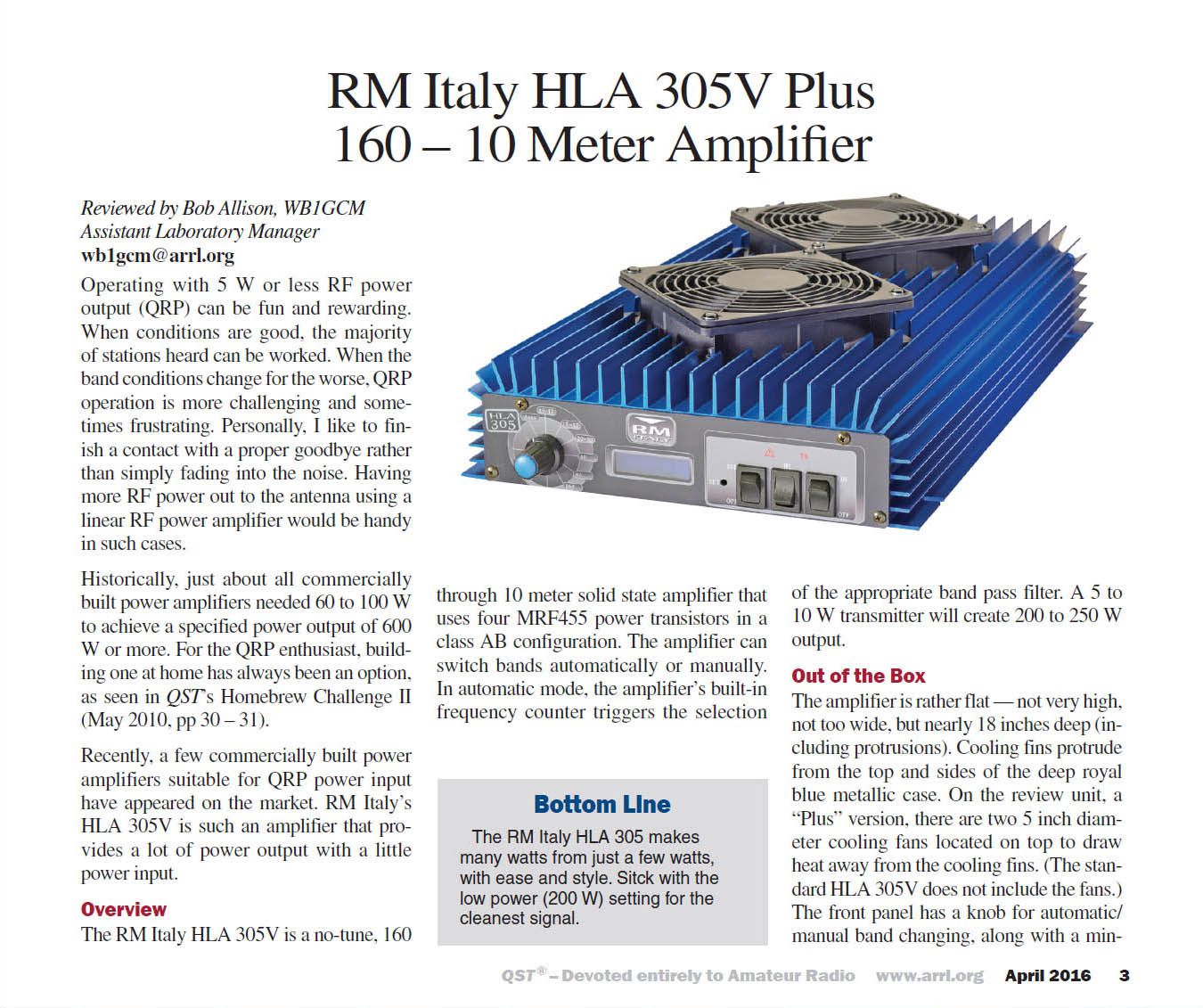

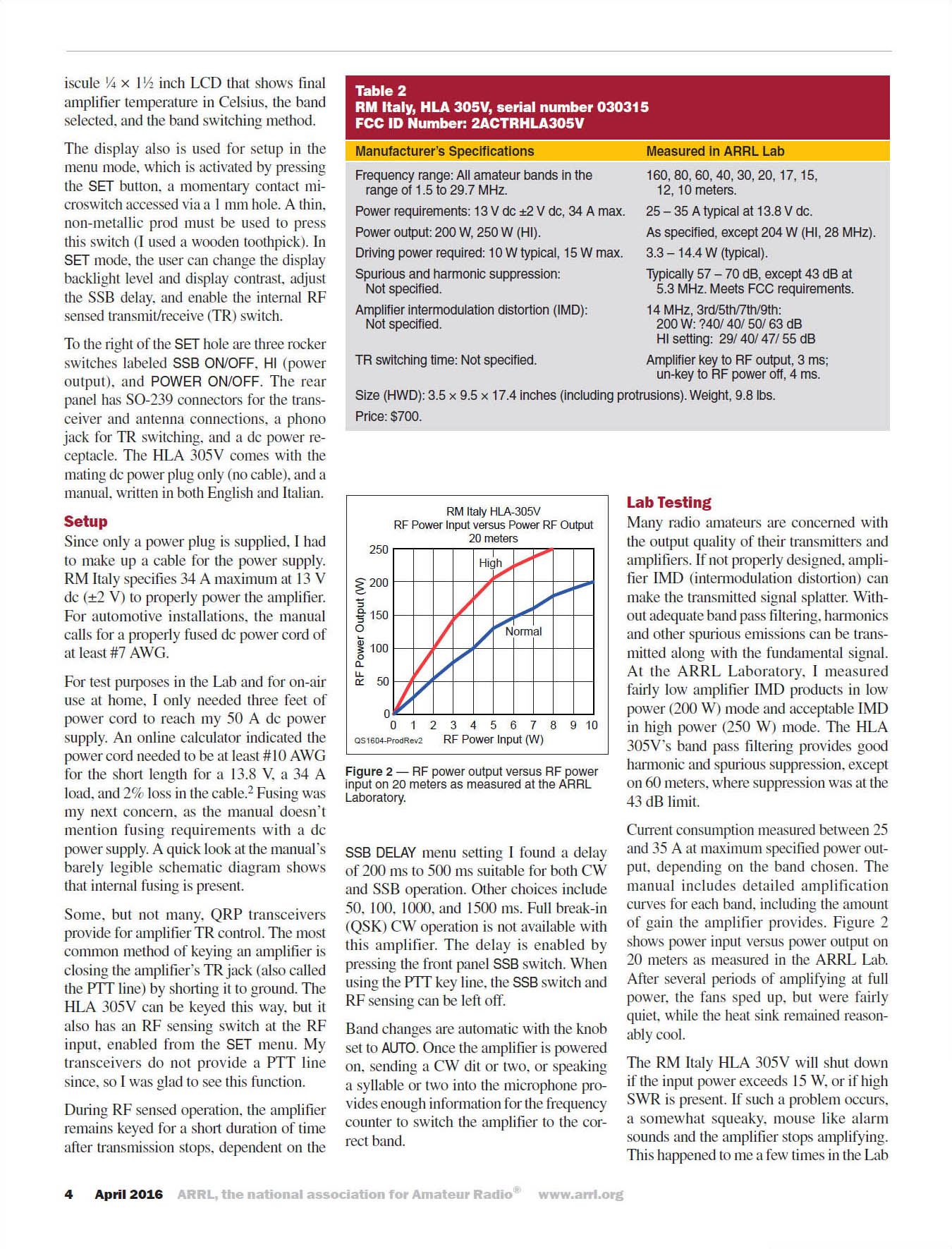

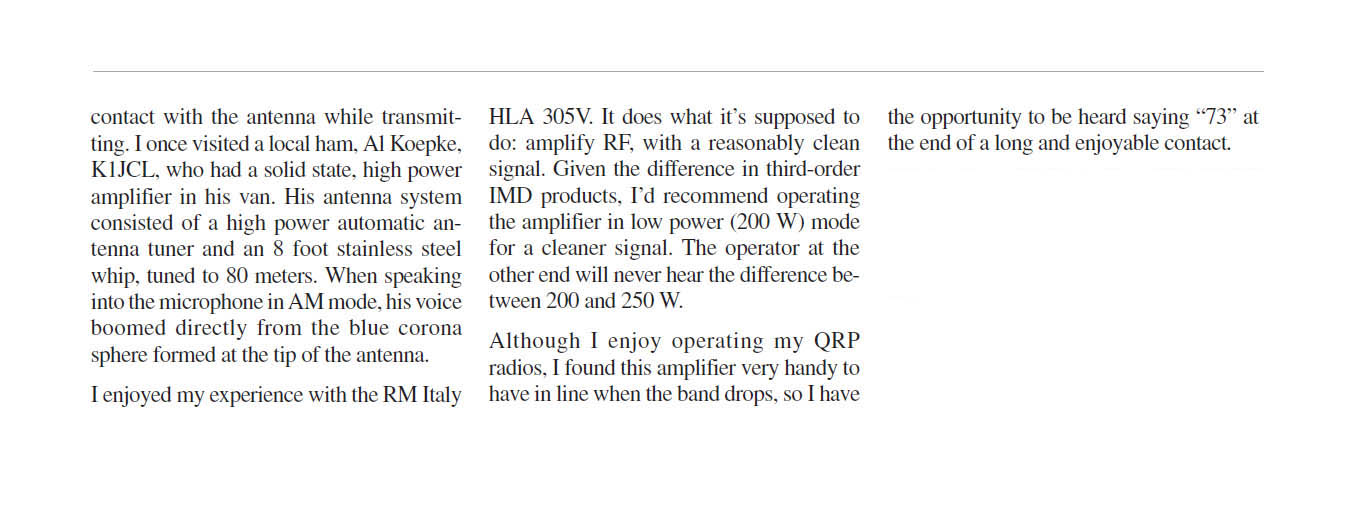

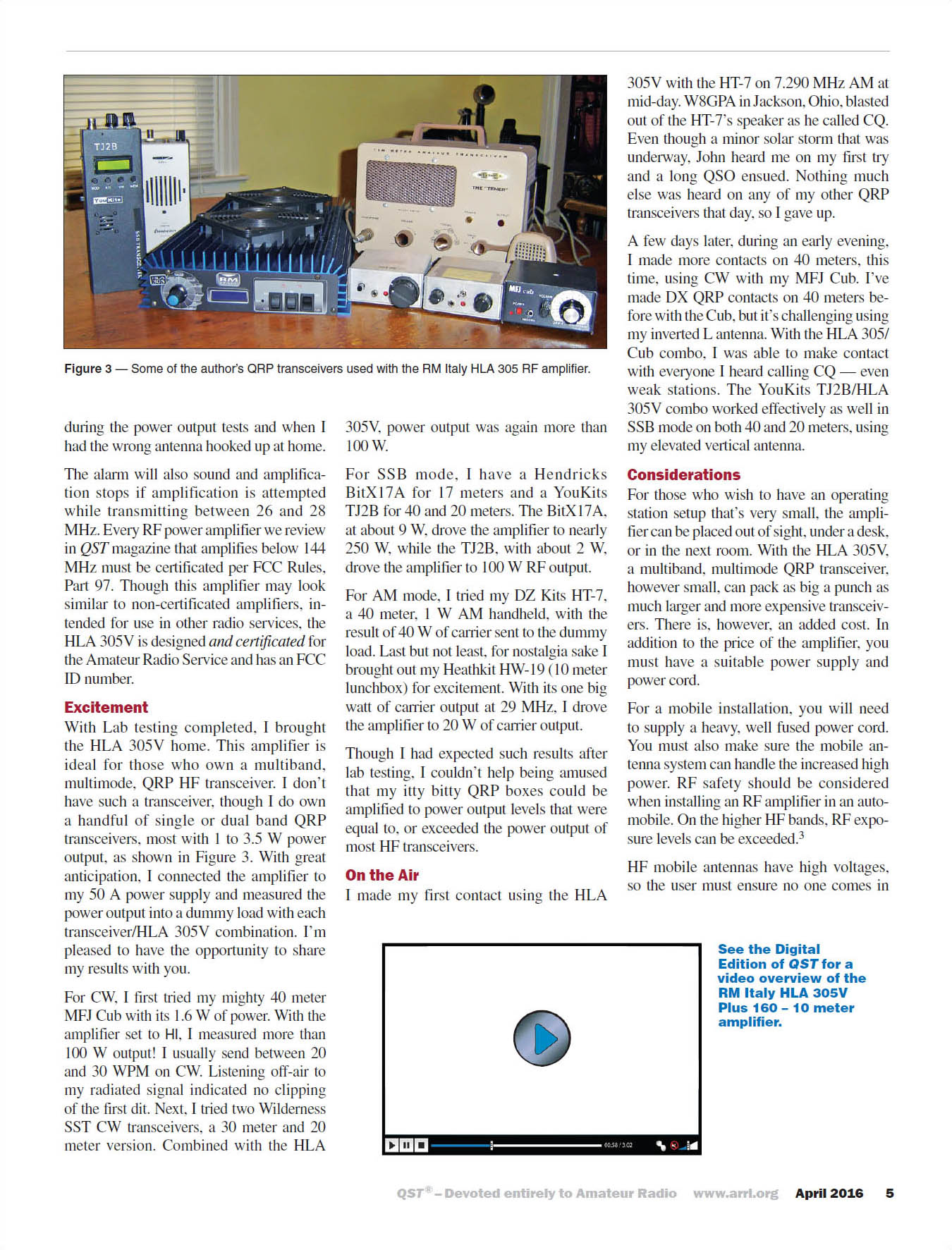

QST zamieścił badanie HLA-305V w laboratorium ARRL. Zobacz szczegóły pomiarów:
