RM KL-405V – Wzmacniacz mocy KF

KL-405V Tranzystorowy wzmacniacz mocy KF

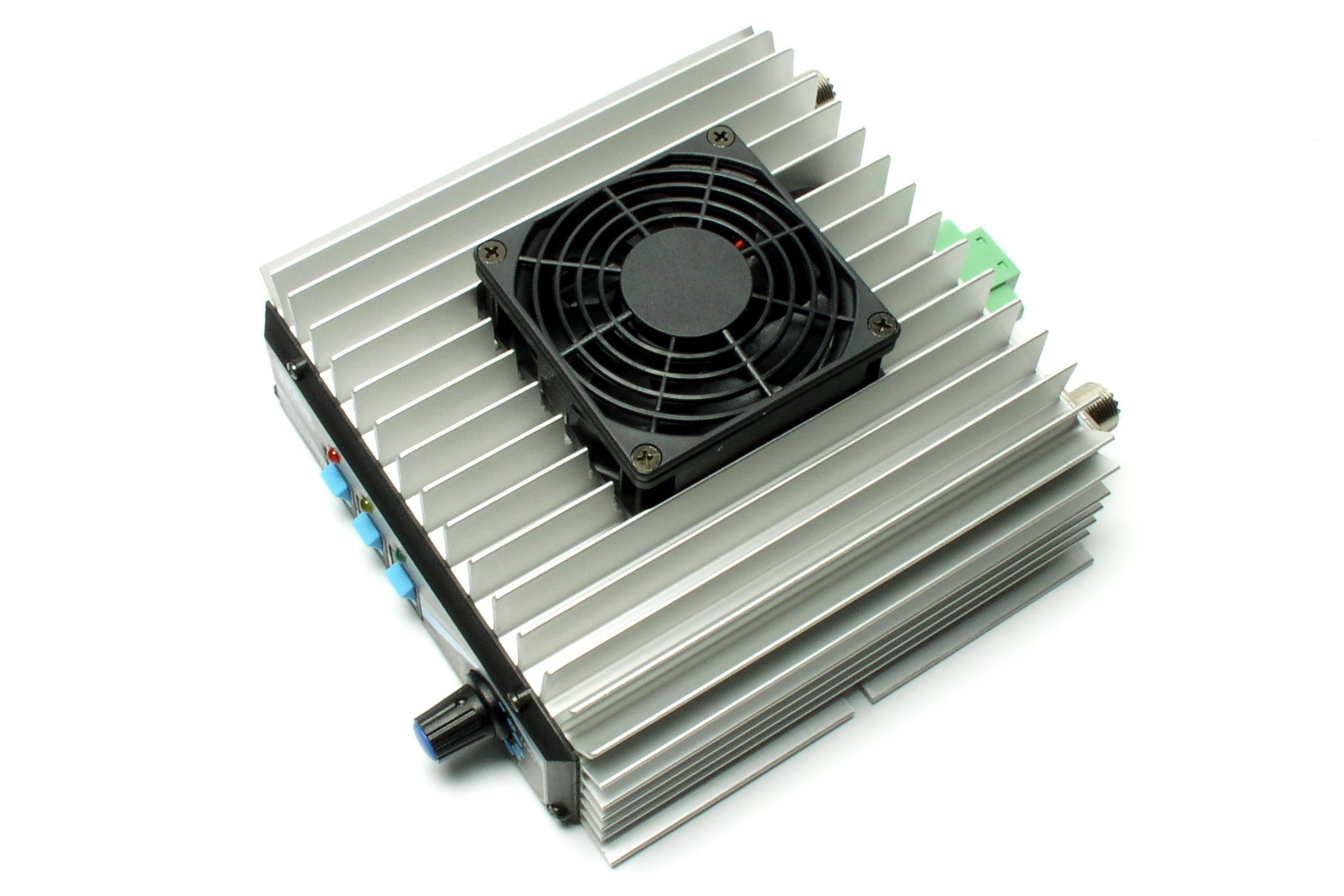

Wzmacniacz tranzystorowy KL405V z dodatkowym chłodzeniem radiatora, posiada sześciostopniową regulację mocy wyjściowej. RM KL-405V to niewielki wzmacniacz do KF, w sam raz do urządzeń QRP, wyposażony dodatkowo w przedwzmacniacz toru odbiorczego, załączany przez operatora.  Wzmacniacz prosty w konstrukcji, pominięte zostały dodatkowe filtry pasmowe dla tłumienia harmonicznych na wyjściu wzmacniacza.

Specyfikacja wzmacniacza RM KL405V

• Zakres częstotliwości: 3 – 30 MHz
• Napiecie zasilania: 12 – 14 V
• Pobór prądu: 12 – 22 A
• Bezpieczniki: 2 x 12 A
• Moc sterująca: 1 – 10 W
• Maksymalna moc wyjściowa: 120 W
• Rodzaje emisji: CW/SSB/AM/FM

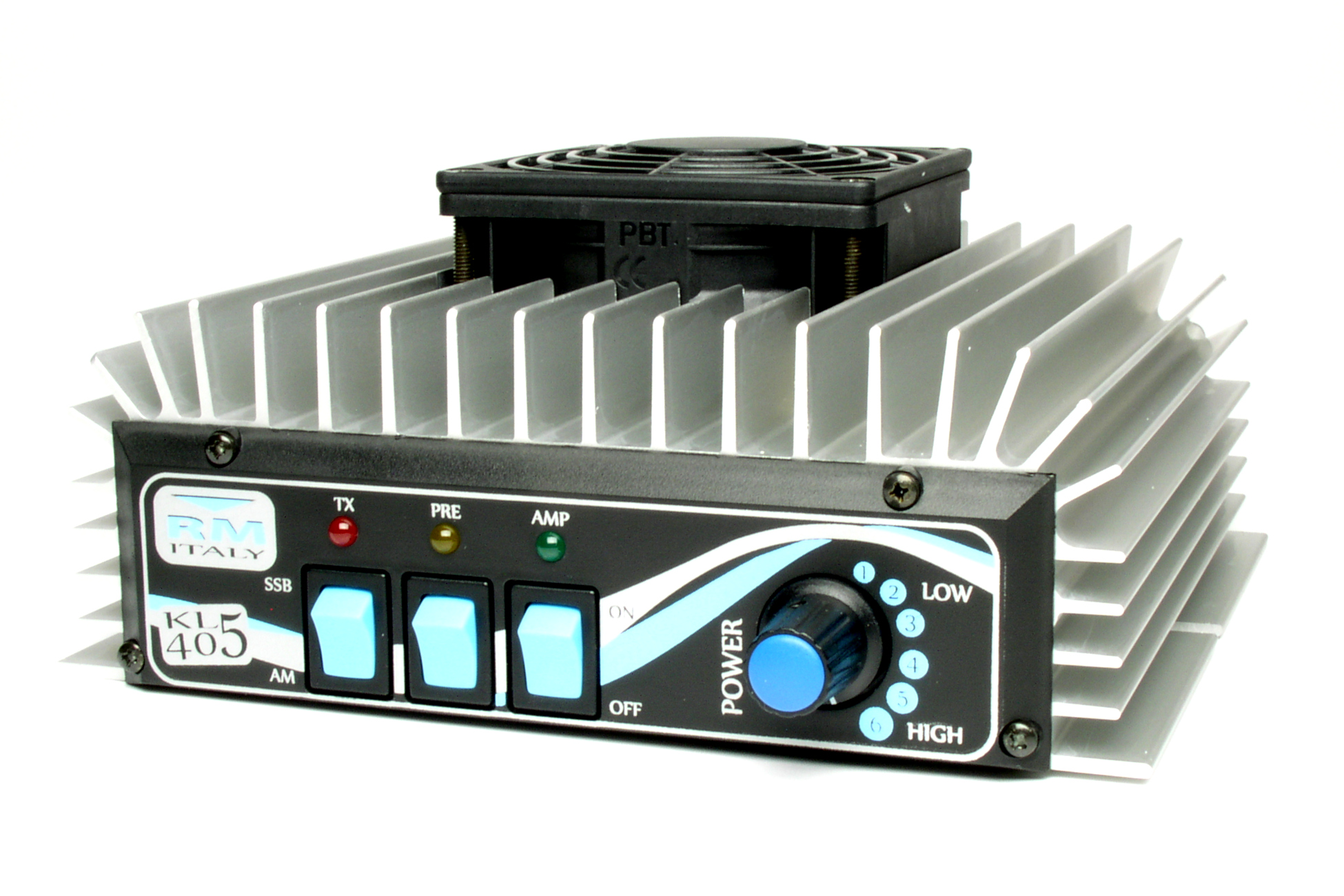

• Przełącznik regulacji mocy: 6 stopni
• Przedwzmacniacz odbiorczy: 26 dB
• SWR wzmacniacza dla złącza RTX: 1,1 – 1,5:1
• Masa: 0,98kg
• Wymiary: 170 x 210 x 62 mm

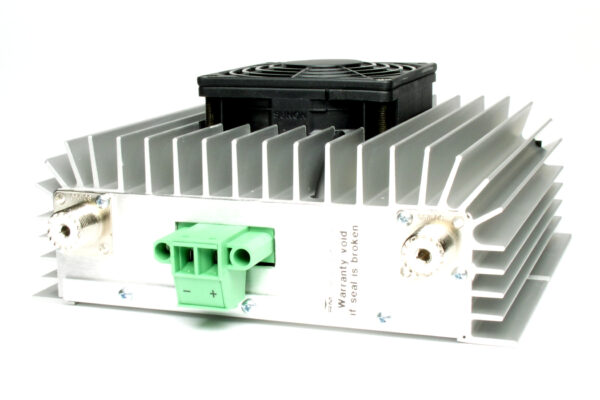

• Odłączana kostka zasilania

Uwagi dotyczące użytkowania wzmacniacza KL405V :

• Nie przekraczać napięcia zasilania.
• Nie doprowadzać do przegrzania się tranzystorów końcowych.
• Nie dopuszczać do transmisji dłuższych niż 5 minut.
• Nie stosować w przestrzeniach słabo wentylowanych i o podwyższonej temperaturze otoczenia.
• Nie przekraczać dozwolonej mocy sterującej.
• Tranzystory końcowe nie są objęte gwarancją producenta oraz lokalnych dystrybutorów.
• Wzmacniacz można używać w pojeździe, wyłącznie podczas postoju.
• Nie przekraczać mocy sterującej 7W, przy modulacji AM
