RM KL-60 B Wzmacniacz mocy KF

RM KL-60 B Wzmacniacz KF w czarnej obudowie

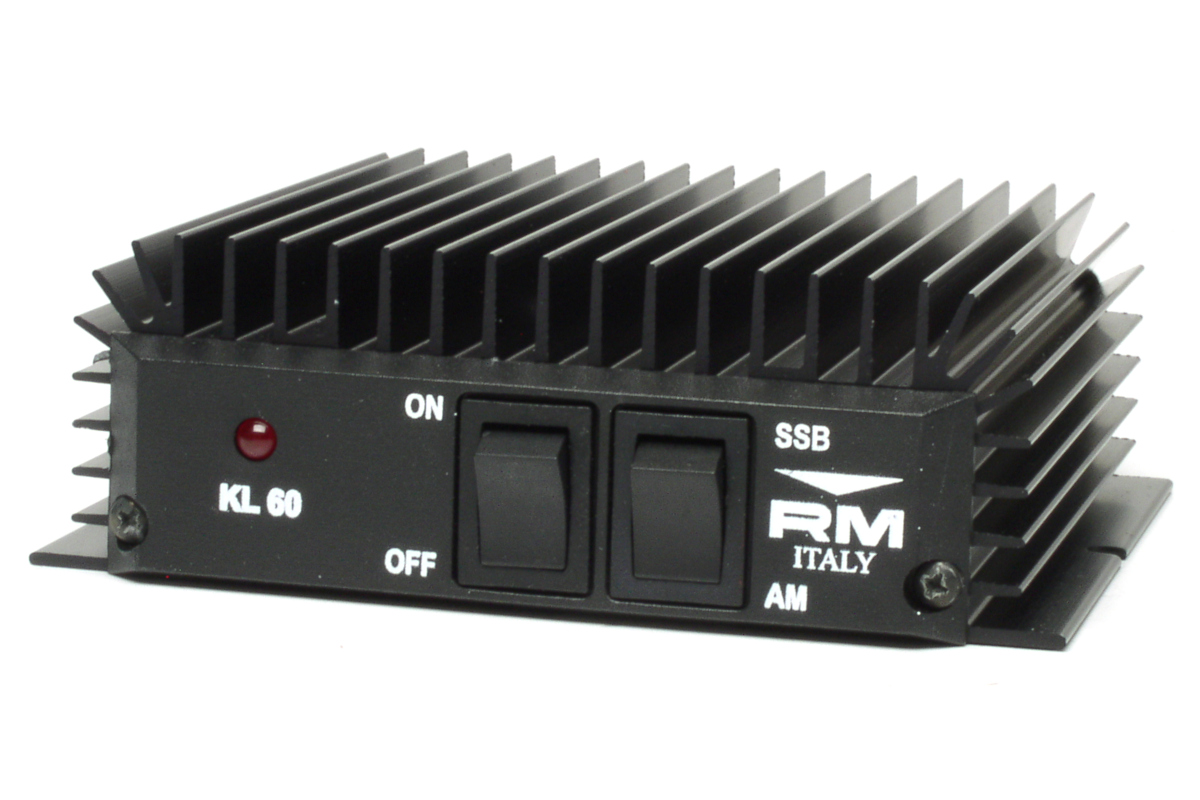

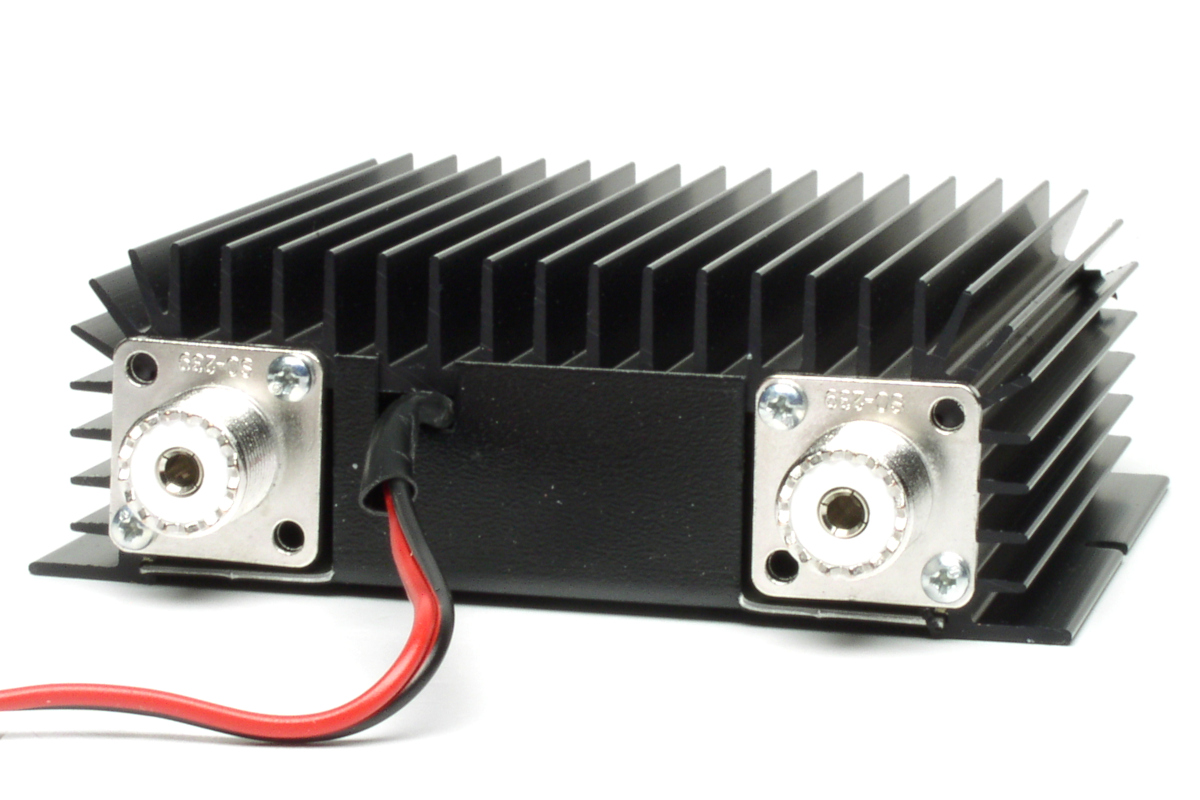

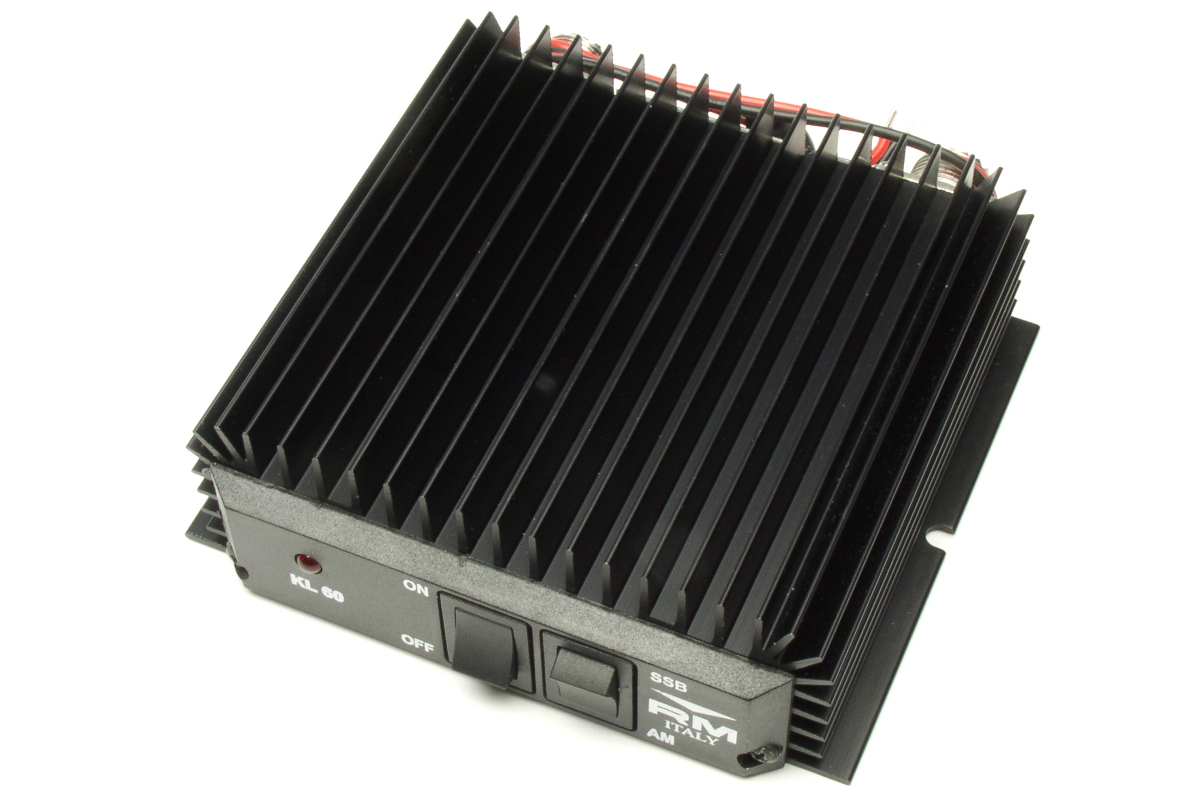

RM KL60 Niewielki wzmacniacz w czarnej kolorystyce, działa już od mocy sterującej 1W. Wzmacniacz KF sam wykryje moc z radiostacji na jego wejściu i sam przełączy się w tryb nadawania (vox w.cz.). Posiada dwa przełączniki: jeden od zasilania, drugi od utrzymania nadawania gdy sygnał z nadajnika na wejściu zaniknie – dla emisji SSB. Na panelu znaduje się jeszcze dioda informująca o załączeniu urządzenia w tryb nadawania. Od spodu są złącza podpisane ANT (antena) i RTX do radiostacji, po bokach znajdują się dwa otwory montażowe do przykręcenia np.: do spodu deski rozdzielczej samochodu/ścianki biurka itp. Obudowa to jeden wielki radiator i  stanowi on pasywne chłodzenie tranzystorów mocy w urządzeniu. Literka B w nazwie to tylko dla odmiany kolorystyki urządzeń KL-60 z radiatorem koloru niebieskiego / KL-60 z radiatorem koloru czarnego. We wzmacniaczu z niebieskim radiatorem opis 75W stanowi tylko moc szczytową, realna jest taka sama jak w modelu KL60B, wzmacniacze różnią między sobą tylko kolorystyką.

Sepcyfikacja wzmacniacza KL60:

• Zakres: 28-29,7MHz (działateż  w zakresie 25-30MHz)
• Zasilanie 12-14V
• Prąd: do 4A
• Moc sterująca: od 1,0W do 5W (2-10SSB)
• Moc wychodząca: 25-35W
• SWR na wejściu: 1,1-1,5:1
• Tryby emisji: AM/FM/SSB
• Wewnętrzny bezpiecznik: 5A
• Załączenie nadawania przez VOX w.cz.
• Przedłużony przewód do zasilania musi być krótszy niż 3m
• Korzystać z przewodów 1,5mm2 (16AWG)
• Wymiary: 120 x 120 x 40mm (włącznie z konektorami antenowymi)
