RM MLA300 Wzmacniacz mocy KF

RM MLA300 Tranzystorowy wzmacniacz mocy KF

Polska instrukcja.

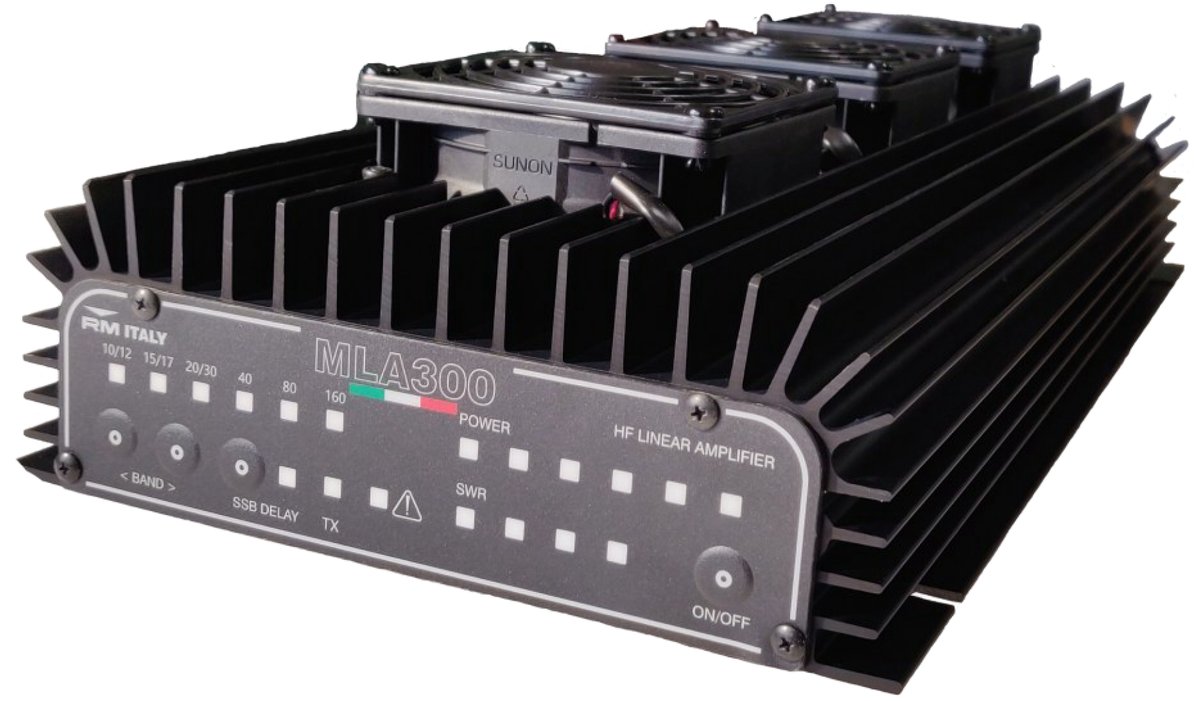

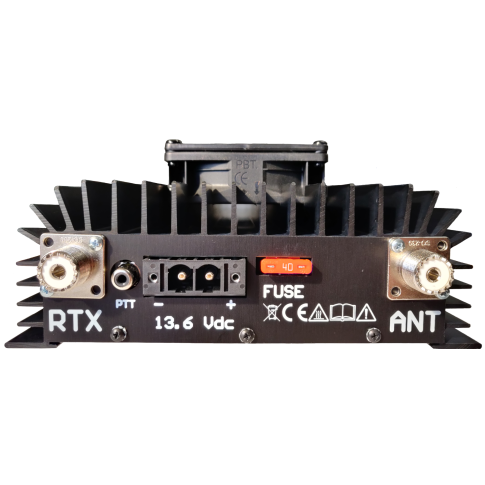

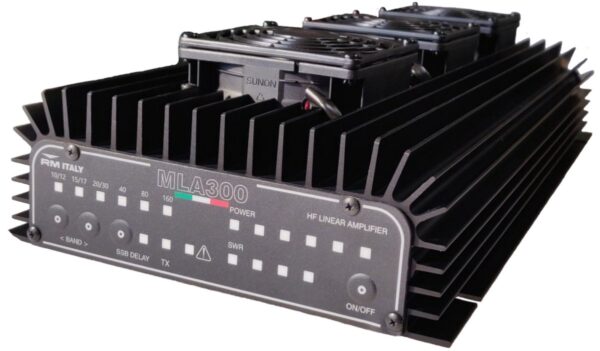

MLA-300 to 300W wzmacniacz do 30MHz, następca HLA300. Został wyposażony w wskaźnik dopasowania anteny w postaci 4 diod led. Panel czołowy wyposażony tym razem w przyciski i nie posiada wystających elementów. Podłączenie wzmacniacza to przewód antenowy transceiver – wzmacniacz i przewód antenowy wraz z zasilającym. Sterowanie nadawania z radiostacji może być standardowo realizowane przez niski stan na złączu „PTT”. Akurat w kwestii sterowania nadawaniem to posiada także automatykę – wykrywa transmisję i automatycznie się przełącza w tryb nadawania. Przy wyłączonym wzmacniaczu, maksymalna moc jaką można przepuścić przez obejście to 50W. Wzmacniacz rozróżnia aż 6 różnych błędów mogących wystąpić przy niezdarnym użytkowaniu. Wszystkie błędy zostaną zapisane do pamięci wzmacniacza w celu późniejszej analizy przy serwisowaniu. Lista protekcji jest wyszczególniona w specyfikacji poniżej.

Wzmacniacz nie pracuje poza częstotliwościami pasm radioamatorskich.

Specyfikacja wzmacniacza:

• Zakres pracy: Tylko pasma radioamatorskie od 1,8MHz do 30MHz
• Moc wyjściowa: w zależności od pasma  – do 300W
• Moc sterująca: nominalnie 10W (od 1W do maksymalnie 15W) – dla wszystkich emisji
• Maksymalny pobór prądu: 40A (zabezpieczenie 40A)
• Bezpiecznik: 40A dostęp z tylnego panela (samochodowy – „nożycowy”)
• Napięcie zasilania: 13V (+/- 1V)
• Złącze zasilania: ZL-2 w zestawie (posiadamy także dodatkowe jako opcjonalne)
• Sterowanie PTT wzmacniacza:
  • Automatycznie po wykryciu transmisji
  • Kablem ze złączem RCA
• Filtry pasmowe: 6 dolnoprzepustowych
• Przełączanie filtrów pasmowych: Automatycznie lub ręcznie
• Wskaźniki:
  • Mocy wychodzącej
  • SWR
• Tranzystory: 4x MRF 455
• Podtrzymanie transmisji w SSB
• System protekcji wzmacniacza:
  • Nadmierna moc wejściowa
  • Nadmierny SWR anteny
  • Transmisja poza pasmem 30.000MHz
  • Transmisja poza pasmem radioamatorskim
  • Nadmierna temperatura
  • Nadmierna moc wyjściowa
• Każde zdarzenie jest zapisywane w pamięci wzmacniacza
• Maksymalna moc w trybie Bypass: 50W
