SIRIO GPS 1/2 – antena bazowa CB

Antena Sirio GPS 1/2 CB pionowa bazowa

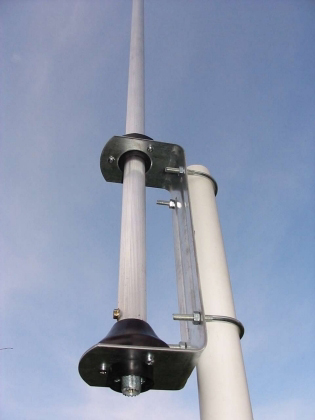

Sirio GPS 1/2 jest anteną przystosowaną do pracy w paśmie CB, choć posiada szeroki zakres pracy do 29MHz włącznie. Antena CB wytrzyma do 750W mocy dostarczonej z nadajnika, wyposażona w element „kopułki” na szczycie – stanowiąca układ antyelektrostatyczny. Montaż anteny Sirio GPS 1/2 do masztu jest przedstawiony w instrukcji EN, a strojenie SWR odbywa się promiennikiem końcowym poprzez skracanie lub wydłużanie promiennika – jednak wstępnie są już podane w tabeli odległości dla różnych częstotliwości – łącze z kanałem 19 CB. Cewka wykonana jest z drutu miedzianego 2,5mm kwadrat, z połączeniami lutowanymi, całą jest umieszczona plastikowej przeźroczystej osłonce, z gumową uszczelką widoczcną od góry. Maszt wykonany z metalu, nie powinien wystawać ponad płaski uchwyt masztu anteny. Włoska antena firmy Sirio, wykonana z przetłaczanych rur ze stopu aluminium.Uchwyt z blachy stalowej ocynkowanej. Połaczenia rur za pomocą blachowkrętów. Gniazdo przyłączeniowe typu PL.

Dodatkowe informacje anteny GPS 1/2 Sirio:

• Pasmo pracy: 26,4MHz – 29,0 MHz
• Pionowa
• Dookólna (360stopni)
• Polaryzacja V
• Wzmocnienie : 0dBd, 2,15dBi
• Szerokość pasma z SWR poniżej 2: 1,6MHz
• SWR w ustawionym rezonansie: poniżej lub równe 1,3
• Maksymalna moc ciągła: 250W lub 750W przy SSB itp.
• Zwarcie DC do masy – dzięki zastosowanej cewce, wszelkie ładunki elektrostatyczne są odprowadzane do masy (należy uziemić)
• Materiały z któych jest wykonana: Aluminum, stal, miedź oraz nylon
• Wytrzymałość na wiatr: 130km/h (160N)
• Powierzchnia dla wiatru: 0,12m kw.
• We wszystkich rurach masztu są przygotowane otwory do przykręcenia balchowkrętami

Antena pionowa CB Sirio GPS 1/2 ma wymiary:

• Po rozłożeniu 5,75m
• Złożona 1,31m
• Średnica rury poczatkowej 3cm
• Średnica szczytówki promiennika 5mm (pręt aluminowy)
• Długość promiennika (do kopułki) 90cm
• Płaski uchwyt masztu – długość 30 cm
• Odstęp między cybantami – 26,5cm
• Cybanty mają 5mm i są na rurę masztu o średnicy od 3,5cm do 4,2cm

W zestawie dookólnej anteny bazowej Sirio GPS 1/2 znajduje się:

• Naklejka z ostrzeżeniem dotyczacym zwracania uwagi na linie napowietrzne
• Zestaw 4 tulejek nakładanych w mijscach mocowania elementów ze sobą
• Instrukcje EN i PL
• Promiennik z elementem antystatycznym
• Promiennik wraz z cewką i uchwytem do masztu
• Uchwyty masztowe, blachowkręty oraz nakrętka do gniazda antenowego
