Nisko-stratny przewód koncentryczny antenowy 50 ohm typu SLMR-300. Linka, średnica zewnętrzna 7,5 mm.
typ | |
---|---|
Producent |
Brak w magazynie
5,19 zł netto: 4,22 zł
Brak w magazynie

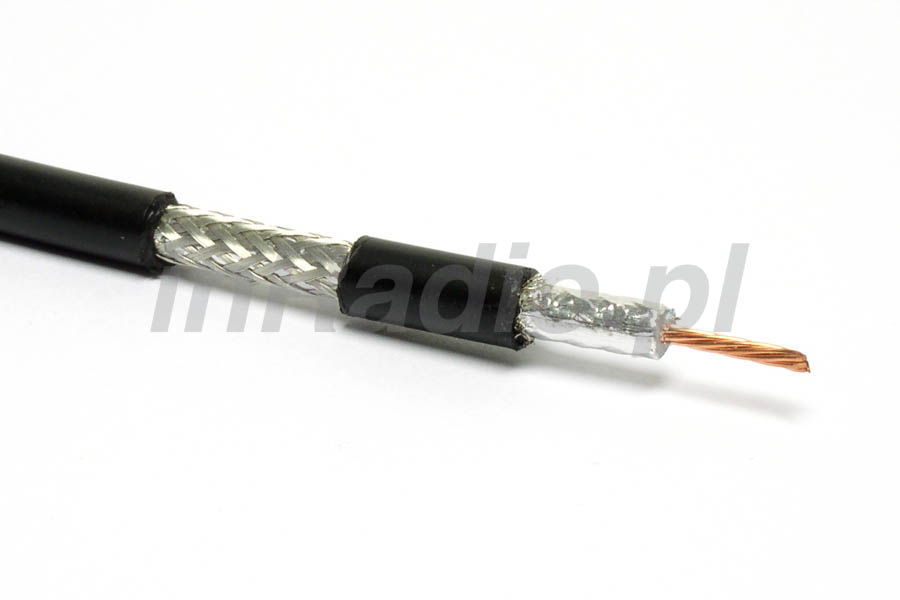

Kabel antenowy 50om SLMR-300 wytrzymuje spore moce: do 3kV amlitudy sygnału nadawanego. Przewód SLMR300 jest giętki tak jak H155 firmy BELDEN, posiada podwójny oplot (ekran) w tym gęstą plecionkę i sreberko które jest zawinięte wokół środkowej żyły. Gorąca żyła jest w postaci plecionki w przeciwieństwie do SLMR400. Średnica przewodu wynosi 7,4mm.
Uwaga: Posiadamy również złącza dedykowane do tego przewodu – zobacz w powiązanych (Related Products)
Parametry Mechaniczne przewodu współosiowego 50 Ohm SLMR 300:
Przewodnik: | Konstrukcja: | nieoksydowana linka z 7 żył okrągłych w przekroju o średnicy 0.6mm |
Materiał: | czysta miedź | |
Średnica linki: | 1,79mm-1,82mm | |
Izolacja: | Średnica: | 4,76mm+4,81mm |
Współosiowość: | 95,8% | |
Grubość: | średnia – 1,58mm, minimalna: 1,49mm | |
Pancerz: | Konstrukcja: | warkocz z 16 kompletów po 7 cynowanych przewodów miedzianych o przekroju 0.12mm |
Zewnętrzna średnica: | 5,38-5,45mm | |
Osłona: | Materiał: | czarny, gładki polietylen |
Średnica zewnętrzna: | 7,45mm-7,53mm |
Parametry elektryczne:
Częstotliwość: | 400MHz | 900MHz | 1800MHz | 2500MHz | 3000MHz |
Tłumienie: | 9,38dB/100m | 15,26dB/100m | 28,16dB/100m | 42,31dB/100m | 50,57dB/100m |
VSWR: | 1.16 | ||||
Napięcie znamionowe: | AC 3000V przez 1 minutę | ||||
Impedancja: | 51,46om |
