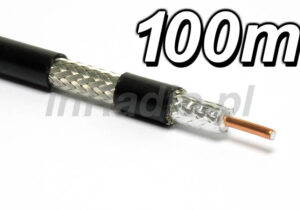

SLMR 400 – Przewód antenowy 50 Ohm

Nisko-stratny przewód koncentryczny antenowy 50 ohm typu SLMR-400. Linka, średnica zewnętrzna 10,2 mm.

Informacje dodatkowe

typ

Producent

Na stanie

12,30  netto: 10,00

Na stanie

SLMR-400 Przewód antenowy 50 Ohm

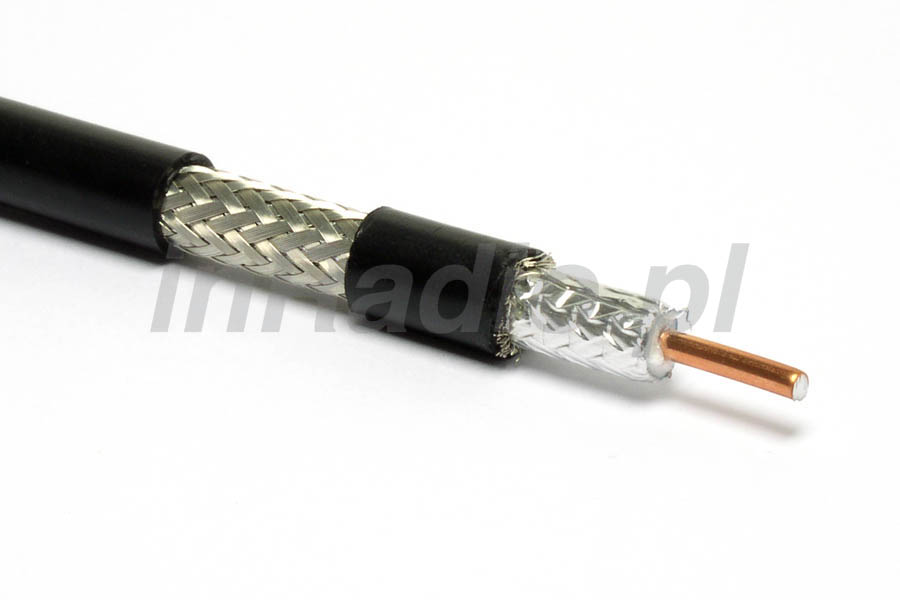

Przewód 50 Ohm antenowy SLMR-400 jest to fider o grubości 10mm, podwójnym oplocie z folii aluminowej i gęstego oplotu z licy. Środkowa żyła (tzw. gorący) jest z pojedynczego drutu o średnicy około 3mm (patrz tabela niżej). Drut jest z aluminum pokrytego grubą warstwą miedzi. Kabel SLMR400 przypomina w sztywności i gięciu fider H-1000 Beldena. Za to zaskoczeniem może być jego lekkość na dużą ilość zwiniętego w kłębek przewodu. Zewnętrzna otulina (powłoka) jest równie sztywna i twarda podczas zarabiania przewodu co H1000. Przestrzeń między goracym przewodem a oplotem wypełniona jest pianką.

Parametry Mechaniczne fidera 50 omowego SLMR400

Przewodnik:

Konstrukcja:nieoksydowany drut o średnicy 74mm i okrągłym przekroju
Materiał:drut aluminiowy pokryty miedzią
Średnica drutu:2,735mm-2,740mm

Izolacja:

Średnica:7,21-7,25mm
Współosiowość:96,8%
Grubość:średnia – 2,31mm, minimalna: 2,20mm

Pancerz:

Konstrukcja:warkocz z 24 kompletów po 8 cynowanych przewodów miedzianych o przekroju 0.16mm
Zewnętrzna średnica:7,83-7,92mm

Osłona:

Materiał:czarny, gładki polietylen
Średnica zewnętrzna:
10,12mm-10,22mm



Przewód współosiowy 50 om SLMR 400 i jego parametry elektryczne

Częstotliwość:

400MHz900MHz1800MHz2500MHz3000MHz
Tłumienie:6,8dB/100m12,96dB/100m18,29dB/100m21,87dB/100m24,32dB/100m
VSWR:
1,11
Napięcie znamionowe:AC 3000V przez 1 minutę
Impedancja:50,6om
