SPA-8350 (ZVS-8350) Zasilacz 13.8V impulsowy

SPA-8350 Zasilacz impulsowy do radiostacji itp.

Zasilacz SPA8350 w metalowej obudowie, a także z metalowymi nakładkami panela przedniego i tylnego, szczotkowane i malowana proszkowo. SPA8350 posiada bardzo miękki start i jest skonstruowany z naciskiem o jak najmniejszą generację zakłóceń oraz wysokiej sprawności pracy przetwornicy. Aktywne PFC redukuje moc bierną i pozwala zaoszczędzić finansowo w skali roku. Wyposażony w gniazdo sterujące włączeniem zasilacza zdalnie. Switching mode SPA-8350 przeznaczony dla sieci 200 – 240V, konstrukcyjnie oparty o zasadę zero voltage switching. Korzystając z zero voltage switching zmniejsza rozpraszanie mocy w tranzystorach przełączających, w rezultacie spada emisja zakłóceń EMI i rzadziej załącza się wentylator chłodzący wnętrze. Załączenie wentylatora wewnętrznego (a startuje od zera obrotów) nie powoduje mocniejszego szumu – dwa wentylatory 24V o wymiarach 12x12x2,5cm i oddalone o 1 metr oraz podłączone do 13,8V, były głośniejsze od tego w zasilaczu. Konstrukcja jest ciekawa, długo trzeba czekać aż załączy się wentylator przy pełnym obciążeniu zasilacza, również szybko schładza wnętrze. Posiada złącze sterowania do „uśpienia/wybudzenia”. Odporny na przeciążenia, gdy odbiornik potrzebuje od razu 35A (np.: halogeny). Radiatory termicznie połączone z górną częścią obudowy, posiada 2 czujniki temperatury dla tranzystorów mocy oraz diody prostowniczej. Zasilacz w trybie jałowym pobiera około 7,3W natomiast przejście w tryb „standby” pobiera z sieci około 2,1W. Stan czuwania można załączyć zwierając styki złącza:  środkowy i prawy, pierwszy pin od góry – patrząc na wprost gniazda. Złącze jest 8 stykowe i pasuje mikrofonowa wtyczka żeńska – taka jak w mikrofonach ręcznych w dużych transceiverach KF.

Cechy i specyfikacja zasilacza SPA3850:

• Napięcie wyjściowe: 13,8V
• Prąd wyjściowy: do 35A
• Można obciążyć 35A natychmiastowo, nie załączy się zabezpieczenie
• Maksymalny prąd: 37A, powyżej nastąpi redukcja napięcia wyjściowego
• Napięcie zasilające: 200-240V / 50Hz
• Wysoka odporność na zakłócenia RFI
• Niska emisja EMI
• Aktywne PFC
• Zabezpieczenie przed przeciążeniem/zwarciem/temperaturą
• Zabezpieczenie przed nadmiernym napięciem na wyjściu
• 2 bezpieczniki zewnętrzny i wewnętrzny
• Możliwość precyzyjnej zmiany napięcia przez użytkownika

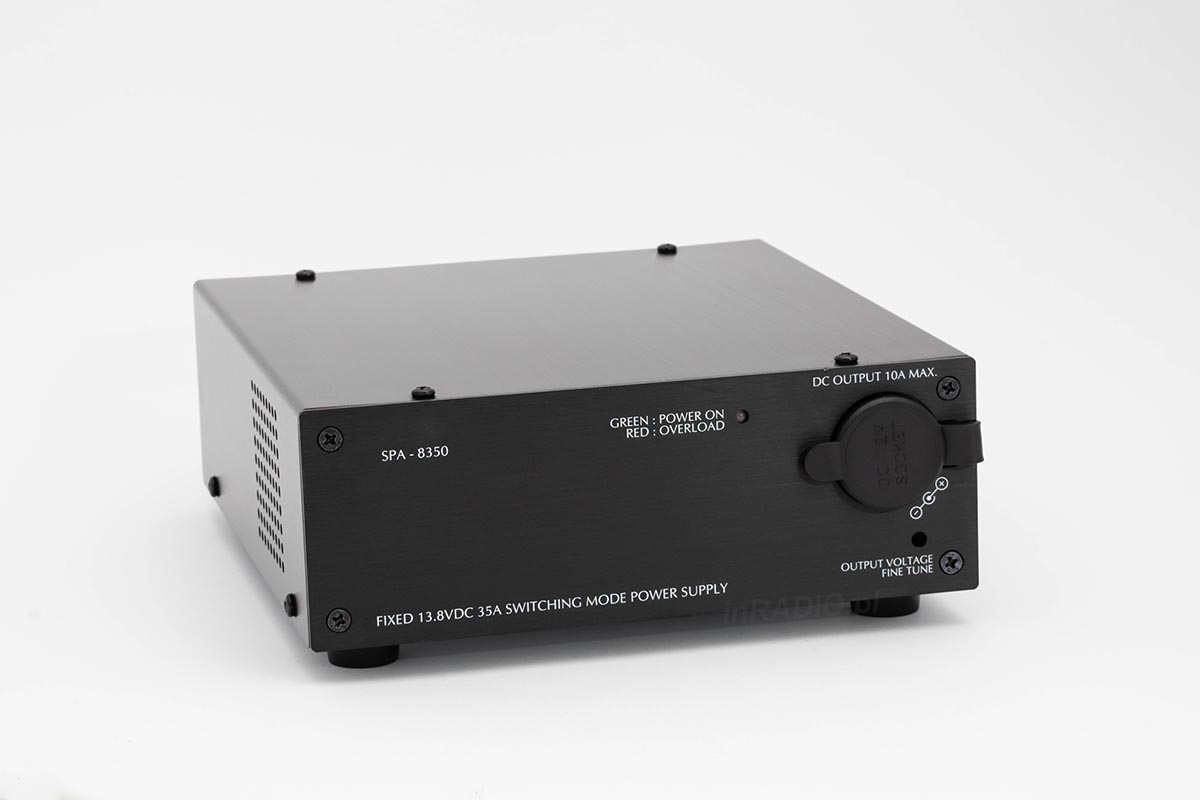

• Dostępna regulacja napięcia znajduje się pod gniazdem do zapalniczki samochodowej
• Pasywne i aktywne chłodzenie
• Aktywne chłodzenie przez płynną regulację obrotów wentylatora, od zera do maksimum – załączenie po nagrzaniu się elektroniki
• Zasilacz podczas pełnego obciążenia, załączy wentylator który pracuje bardzo cicho
• Wbudowane gniazdo zapalniczki samochodowej

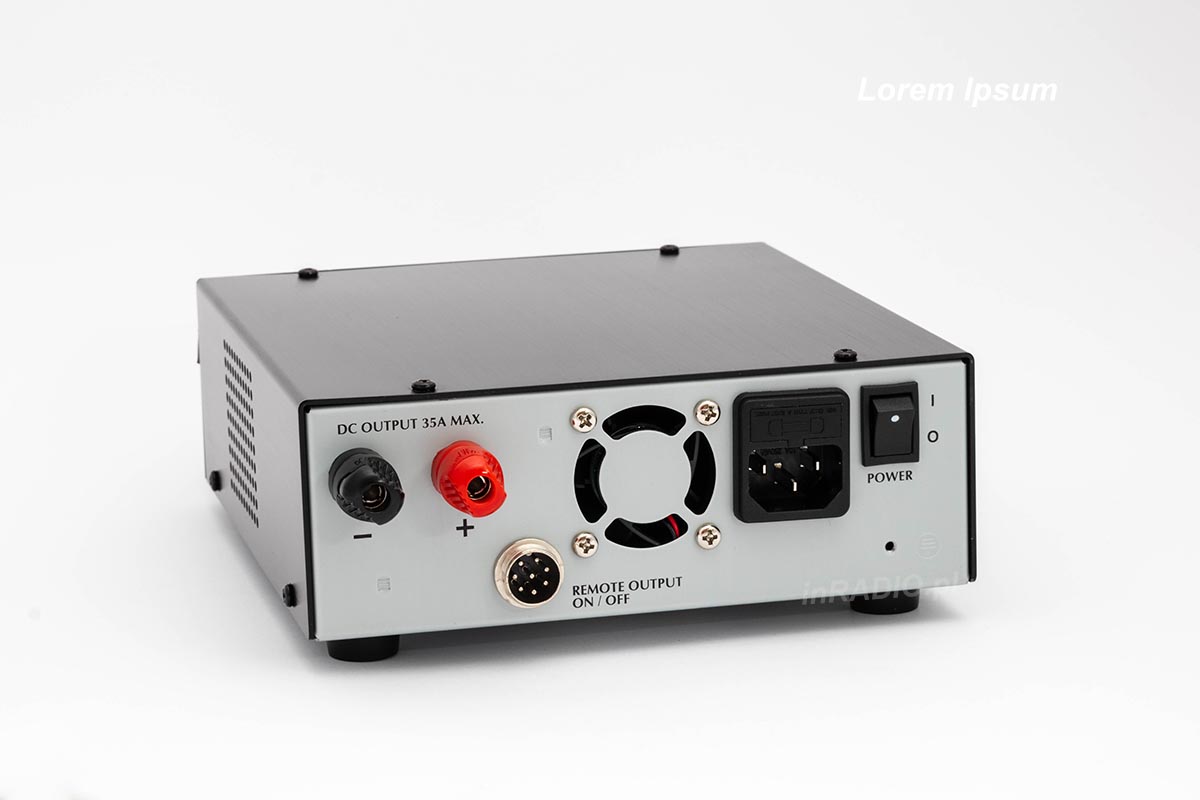

• Dwa gniazda bananowe
• Analogowe sterowanie włącz/wyłącz (do zdalnego wybudzania np.: przez internet)
• Wymiary pozwalają na umieszczenie dwóch takich zasilaczy w szafie typu rack 2U – 19cala
• Niski poziom generowanych zakłóceń, przydatne w telekomunikacji
• Zmiana napięć podczas obciążenia: do 50mV
• Liniowość stabilizacji napięcia do 20mV
• Tętnienia i szumy: do 50mVp-p
• Optymalna efektywność: 90,3%
• Metody chłodzenia: Kontrola wentylatora od 0 do pełnej prędkości
• Zabezpieczenia:
  • Przekroczenie obciążenia
  • Zwarcia
  • Przekroczenie zadanego napięcia
  • Przekroczenie temperatury
• Wymiary: 175x72x195mm

Podobne zasilacze tej samej serii

inRADIO oferuje bardzo duży wybór zasilaczy stabilizowanych.  Jeśli poszukujesz innego zasilacza o podobnych parametrach to możesz wybrać inny model tej samej serii. W poniższej tabeli zestawiono podstawowe parametry.

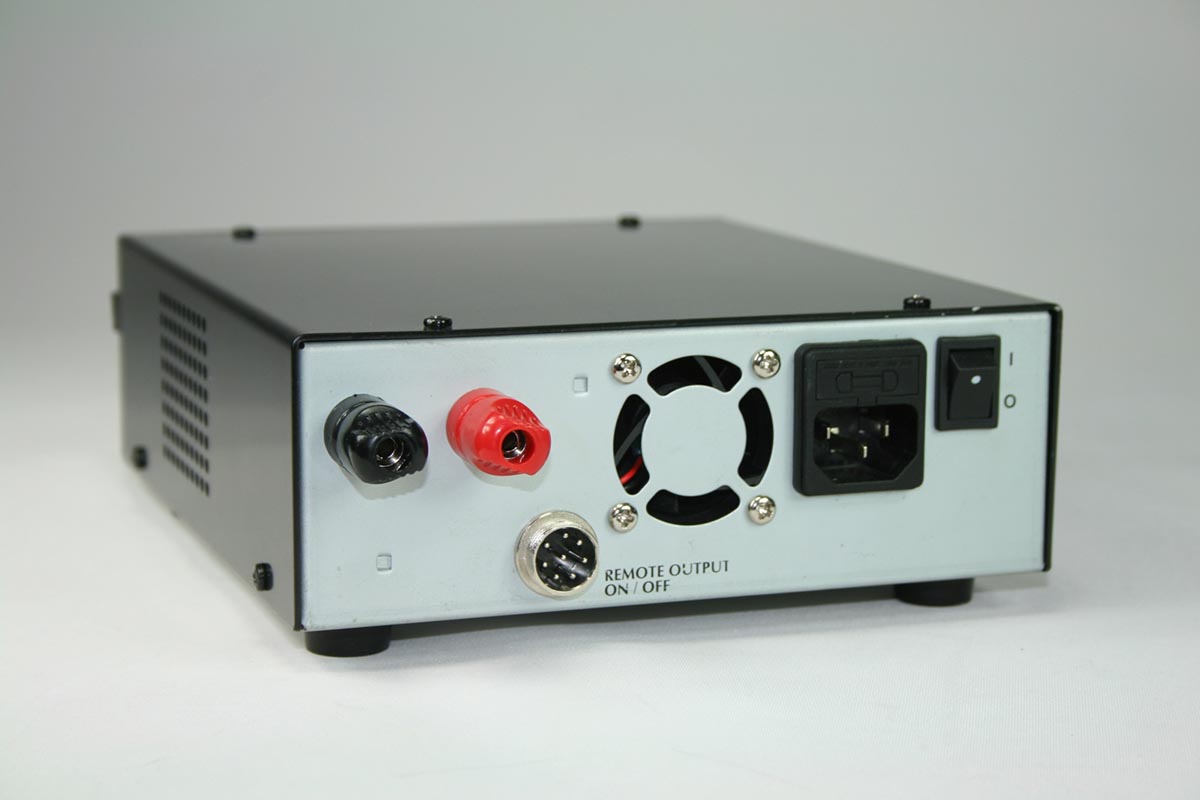

Uwaga: zasilacz SPA-8350 może buc oferowany także jako ZVS-8350 – ten sam zasilacz lecz inaczej znakowany.
