MFJ-941E Tuner Antenowy KF ręczny

MFJ-941E Najpopularniejsza ręcznie strojona skrzynka antenowa z wbudowanym balunem

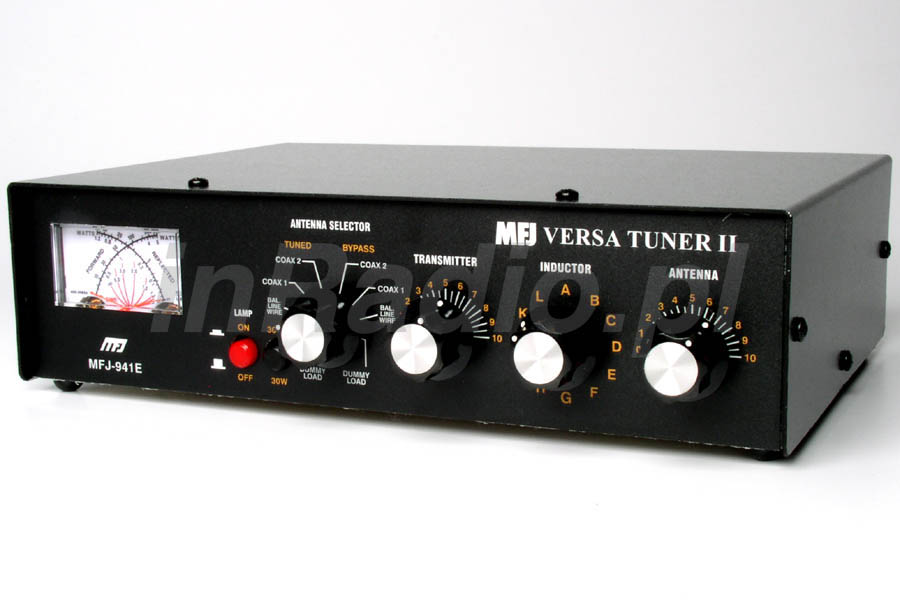

MFJ-941E Jak zwykle w przypadku urządzeń firmy MFJ, to nie jest tylko tuner, ale również 8-pozycyjny przełącznik antenowy. Całą prawdę o tym urządzeniu widać na jego zdjęciu – możesz wybrać jedną z dwóch anten zasilanych koncentrykiem, bądź antenę zasilaną z wbudowanego toroidalnego balonu 4:1 lub też wewnętrzne sztuczne obciążenie – i dla każdej z tych czterech opcji możliwe są dwa sposoby poprowadzenia sygnału: przez tuner albo z jego ominięciem bezpośrednio z transceivera do anteny (lub wewnętrznego obciążenia).

Tuner antenowy MFJ-941-E przeznaczony jest dla mocy do 300W, potrafi zapewnić dopasowanie dla takich typów anten jak: dipol, long wire, vertical, beam, zarówno dla linii symetrycznej, jak i dla kabla koncentrycznego, i to wszystko w zakresie częstotliwości od 1.8 do 30MHz. Urządzenie ma podświetlany krzyżowy wskaźnik SWR/watomierz z wyłącznikiem podświetlania. Wskaźnik pokazuje współczynnik fali stojącej SWR, oraz wyjściową i odbitą moc na zakresach 300/60W i 30/6W.

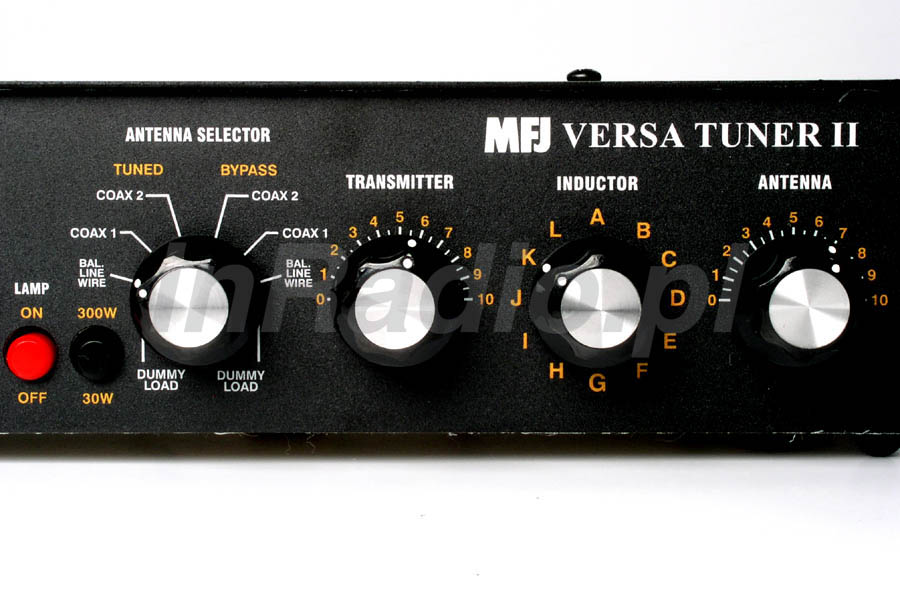

Zastosowana przełączana (12 pozycji) cewka powietrzna zapewnia mniejsze straty i większą moc wyjściową. Użyte kondensatory posiadają napięcie przebicia 1000V.
Panel czołowy mocnej aluminiowej obudowy pokryty został odporną na porysowanie powłoką Lexan.

Podstawowe cechy tunera antenowego MFJ-941E :

<!–

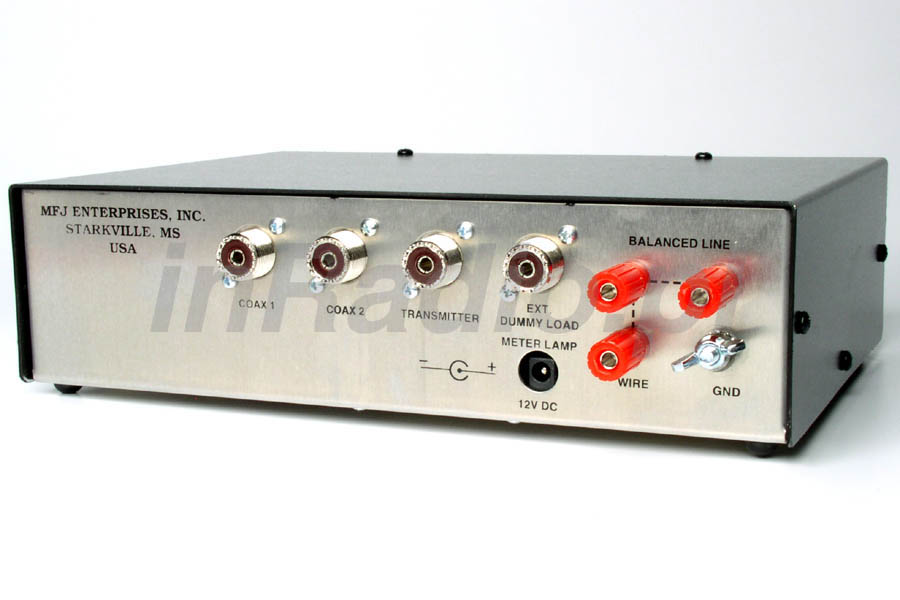

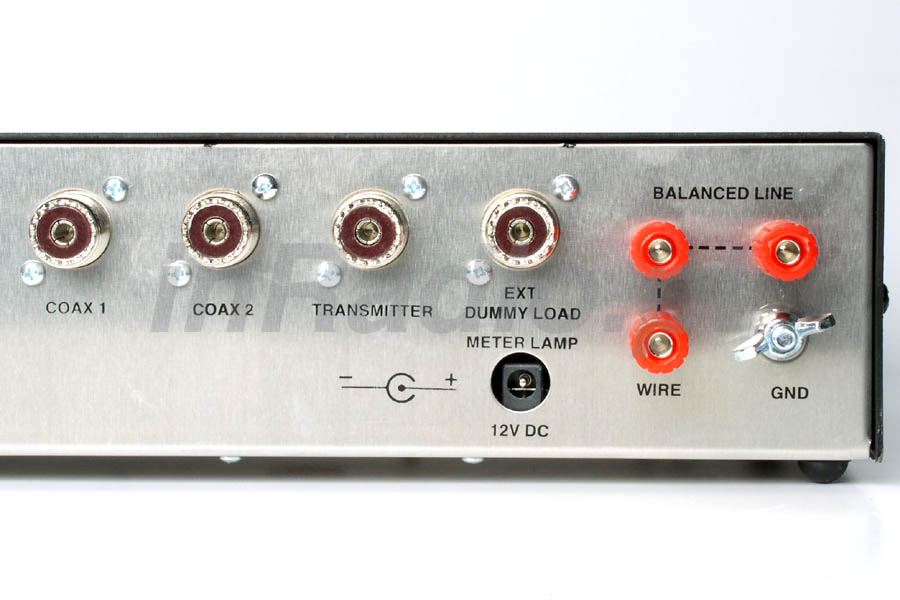

Stacjonarny tuner antenowy KF wyposażony w dwa wejścia antenowe SO-239, gniazdo do podłączenia sztucznego obciążenia, zaciski do anteny linkowej oraz wbudowany balun i przełącznik antenowy.

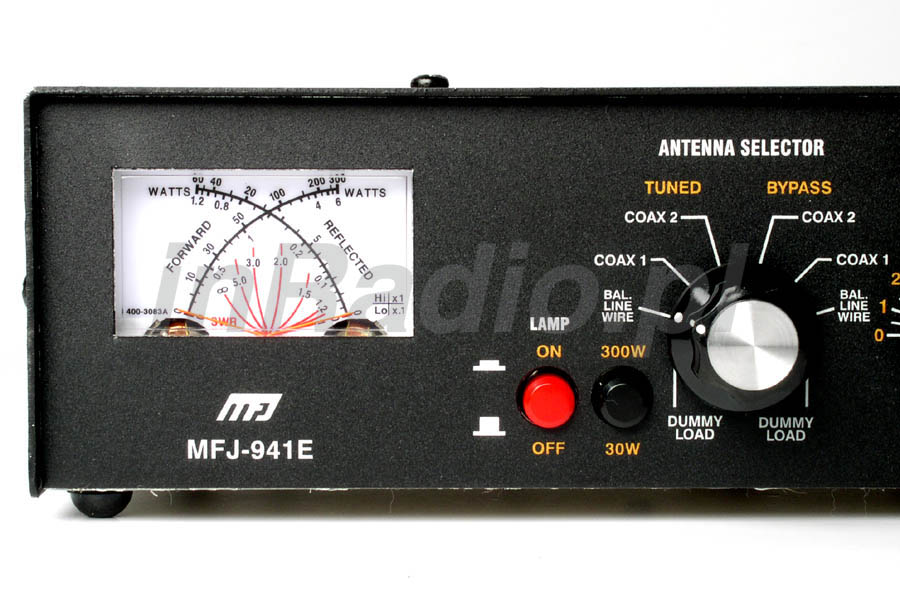

Wbudowany miernik mocy/ SWR umożliwia pomiar i odczyt wartości mocy wypromieniowanej (lewa wskazówka), mocy odbitej (prawa wskazówka) oraz współczynnika SWR (punkt przecięcia wskazówek). Urządzenie pozwala na podłączenie dwóch anten dookolnych, jednej linkowej oraz sztucznego obciążenia.

Przełącznik antenowy posiada osiem pozycji, cztery dla załączonej skrzynki (antena 1, antena 2, sztuczne obciążenie, antena linkowa) oraz cztery – dla skrzynki pominiętej (antena 1, antena 2, sztuczne obciążenie, antena linkowa). Dodatkowo skrzynka posiada wbudowany balun 4:1.

MFJ-941E jest jednym z najpopularniejszych tunerów stosowanych przez krótkofalowców.

–>

• zakres częstotliwości pracy 1.8-30MHz
• moc wejściowa do 300W
• dwa zakresy mocy
• możliwość podświetlania miernika SWR
• dziesięciostopniowa skala strojenia pojemności
• jedenaście dostępnych wartości indukcyjności
• przełącznik antenowy
• balun 4:1
• złącza antenowe SO-239 (UC-1)
• możliwość podłączenia dwóch anten dookolnych
• zaciski do podłączenia anteny linkowej
• złącze do podłączenia sztucznego obciążenia
• zacisk uziemiający
• estetyczna czarna metalowa obudowa

Wyposażenie standardowe tunera MFJ-941-E:

• instrukcja obsługi w języku angielskim
• instrukcja obsługi w języku polskim

Specyfikacja techniczna skrzynki antenowej MFJ941E

Dodatkowe informacje o tunerze antenowym MFJ-941-E :

• MFJ-941E – tuner antenowy – instrukcja obsługi
