MFJ-962D – Tuner Antenowy KF dużej mocy

1.8-30MHz, 1500W, balun, aktywne obwody pomiarowe

Informacje dodatkowe

Producent

Brak w magazynie

2 126,00  netto: 1 728,46

Brak w magazynie

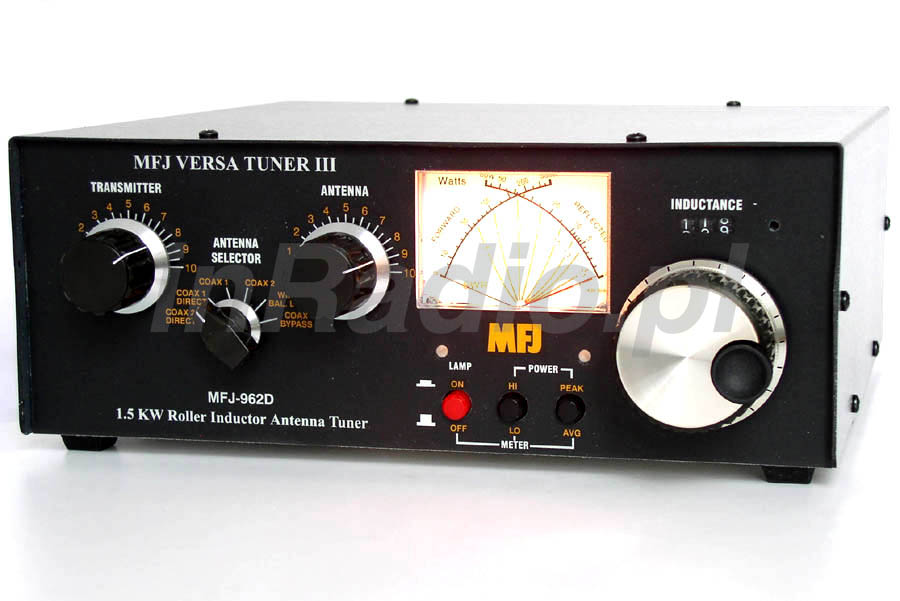

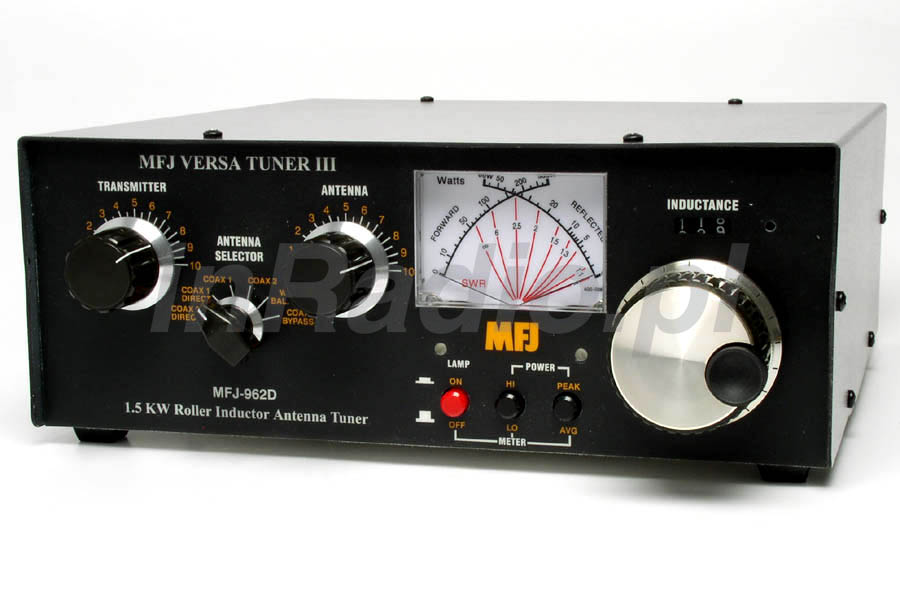

MFJ-962D Ręczny tuner antenowy dużej mocy

MFJ-962D jest to skrzynka antenowa przenosząca moc do 1,5kW w szczycie, lub 800 W mocy ciągłej, świetny przy współpracy ze wzmacniaczami ameritron AL-811H lub AL-811.

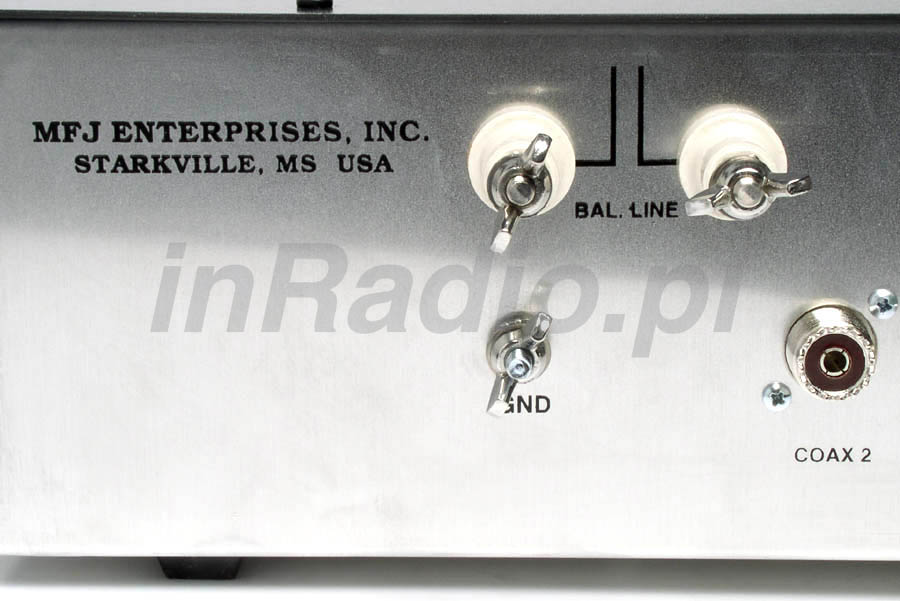

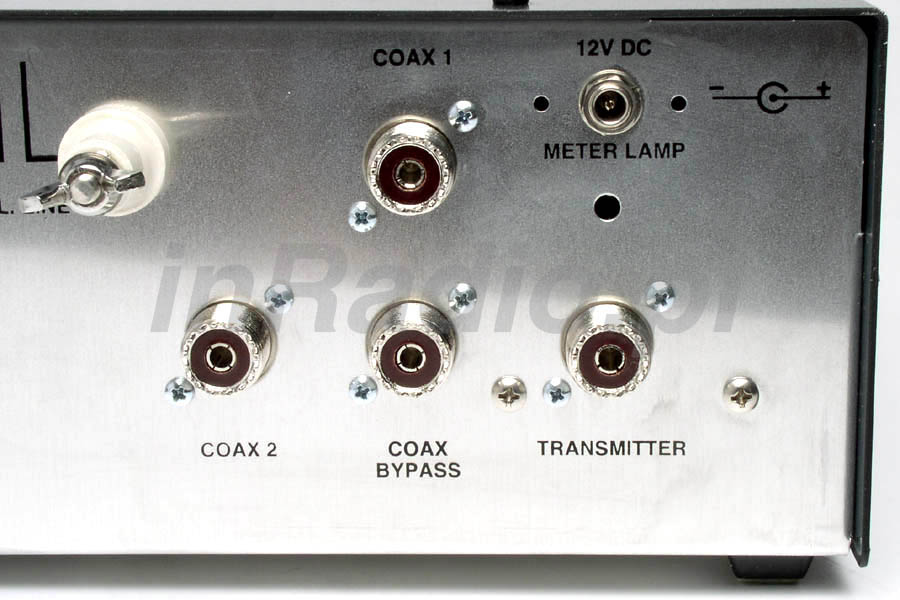

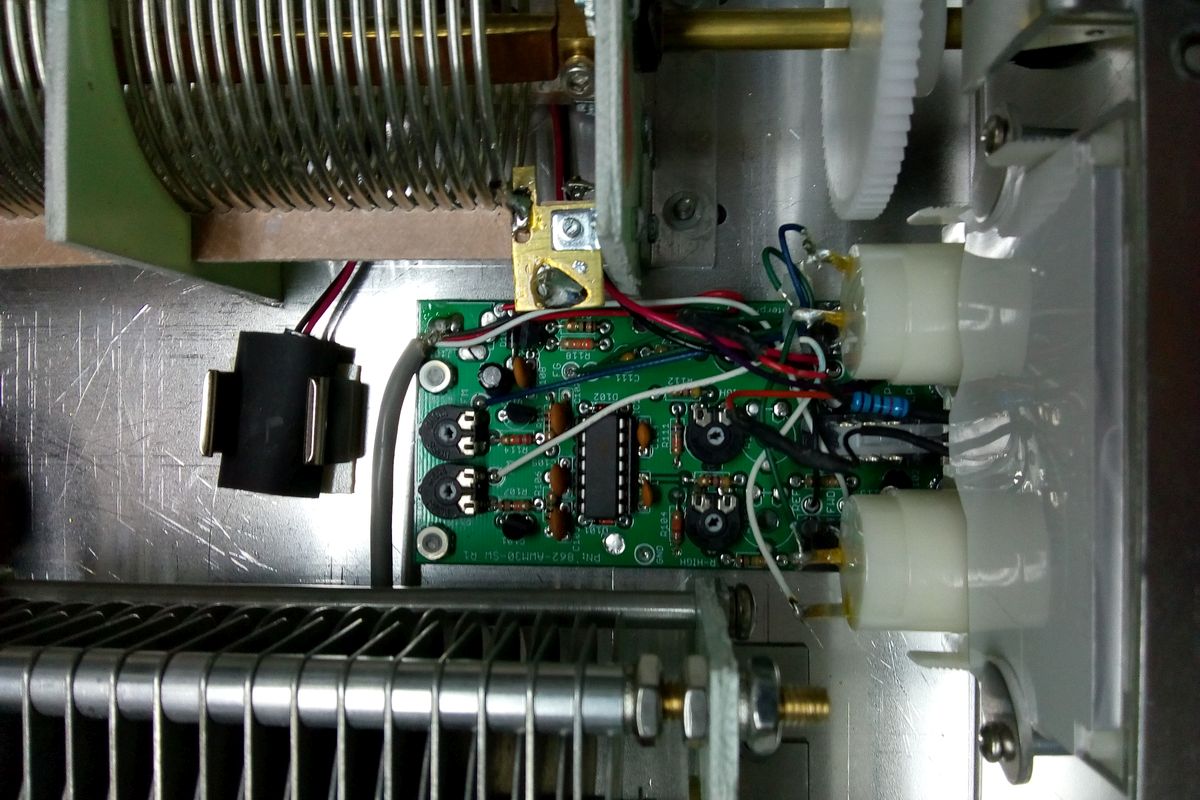

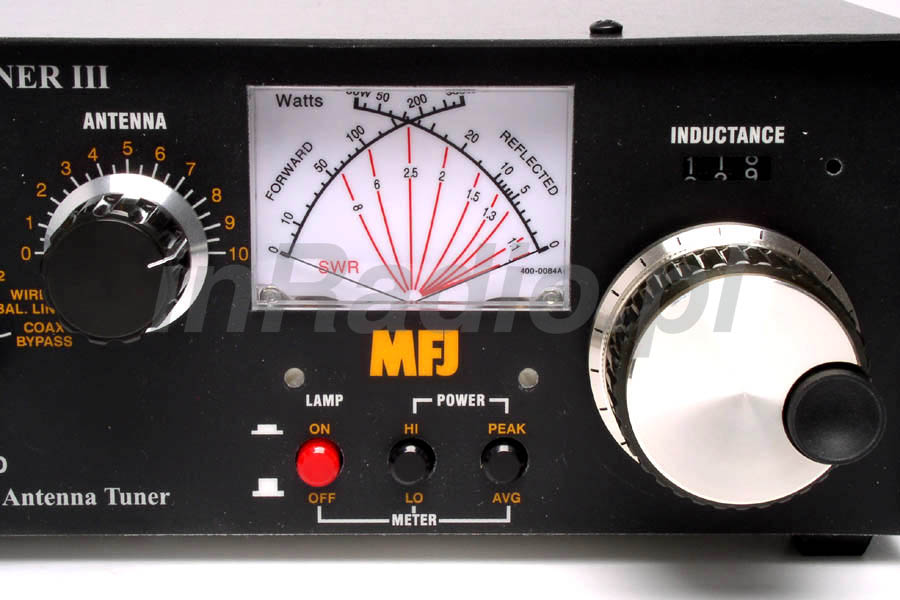

Tuner antenowy MFJ-962 wyposażony jest w dwa przełączane złącza antenowe i dodatkowo jedno które jest jako „bypass” czyli nie przechodzi przez obwody strojenia skrzynki antenowej. Posiada zaciski do podłączenia bezpośrednio anteny typu long wire, choć dzięki wbudowanemu balunowi, można taką antenę podłączyć do gniazda SO-259!. Dodatkowo jest gniazdo zasilania podświetlenia wskaźnika krzyżowego, oraz elektroniki wskaźnika analogowego. Standardowo wyposażony w dwa strojone kondensatory oraz cewkę, dzięki której można bardzo płynnie zmieniać indukcyjność. Cewka jest wyposażona w mechaniczny licznik trzy cyfrowy, aby szybko nastawić na znane dostrojenie. MFJ962D posiada elektronikę do dokładniejszego wskazania miernikiem analogowym wartości szczytowych. Miernik jest podświetlany diodą led o barwie białej, w środku znajduje się miejsce do umieszczenia baterii 9V (6F22 i nie zasila podświetlenia).

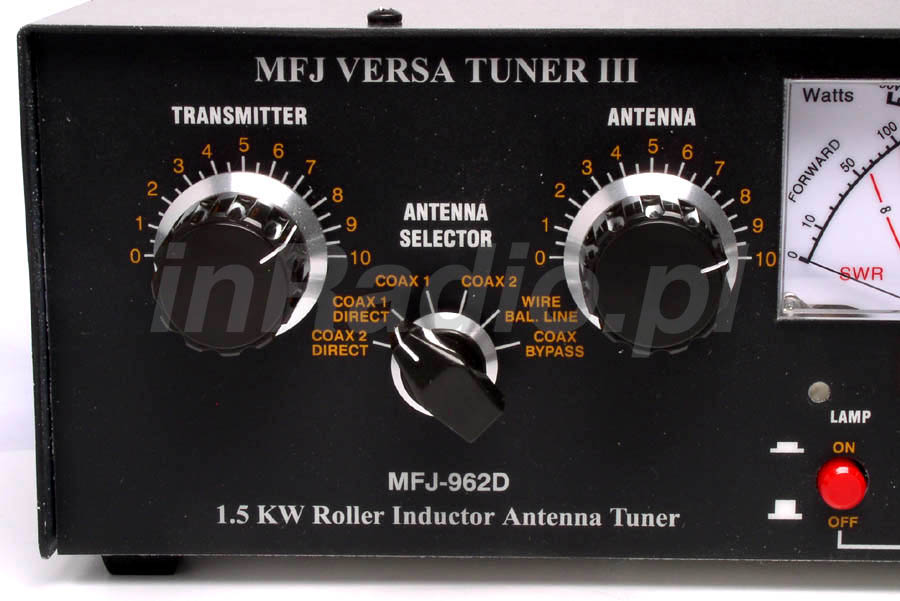

Duże pokrętła, czytelne napisy i kompaktowa budowa, czynią MFJ-962D mobilną wśród innych tunerów antenowych dużej mocy.

Zakres pracy tunera antenowego mieści się w całym zakresie KF – od 1,8MHz do 30MHz, bez żadnych dziur, a niskie straty w zaprojektowanych obwodach eliminuje szkodliwe własności własnych rezonansów.

W instrukcji skrzynki antenowej MFJ-962D producent MFJ zawarł wstępne ustawienia skrzynki antenowej dla pasm amatorskich.



Specyfikacja skrzynki antenowej MFJ962D:

  • Wbudowany balun 1:1
  • Przenoszona moc:
    • 1,5kW PEP SSB
    • 800W FM
    • 500W FM dla 1,8MHz
  • Zakres częstotliwości: 1,8MHz – 30MHz
  • 2 strojone i przełączane gniazda antenowe
  • 1 gniazdo bez udziału obwodów tunera
  • 2 zaciski pod anteny typu long wire itp.
  • Zacisk uziemienia
  • 6 pozycyjny przełącznik antenowy

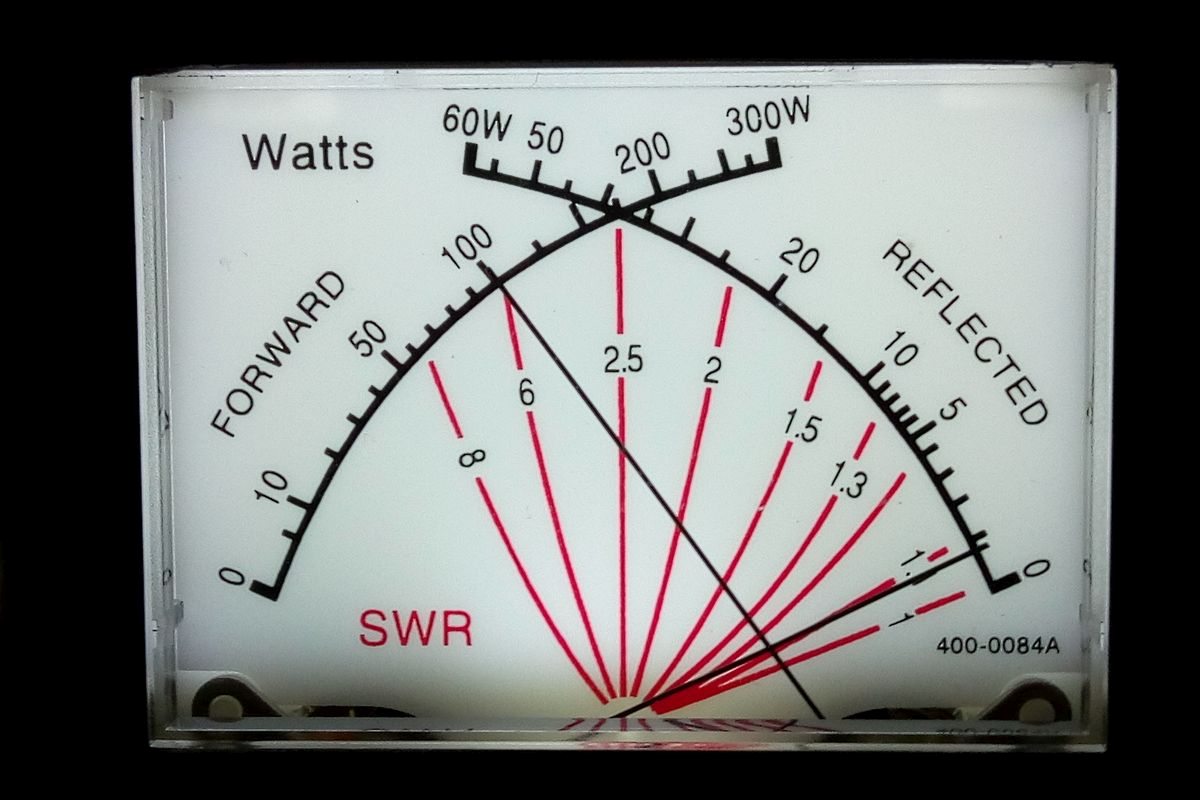

  • Wskaźnik krzyżowy PWR, SWR i REF
  • Przełącznik Hi/Lo (1,5kW/300W)
  • Przełącznik uśredniania wyniku pomiaru
  • Zasilanie zewnętrzne 12V (13,8V) i zasila także podświetlenie miernika analogowego
  • Zasilanie wewnętrzne z baterii 9V, zasila tylko elektroniczne obwody, bez podświetlenia
  • Podświetlenie miernika analogowego – biała dioda led



Dodatkowe informacje o tunerze antenoweym MFJ-962-D:

  • MFJ-962D – tuner antenowy – instrukcja obsługi
