MFJ-986 – Tuner Antenowy dużej mocy

1.8-30MHz, 35-500Ω, 3kW, balun, aktywne obwody pomiarowe, zaciski dla symetrycznych anten

Informacje dodatkowe

Producent

Brak w magazynie

2 481,00  netto: 2 017,07

Brak w magazynie

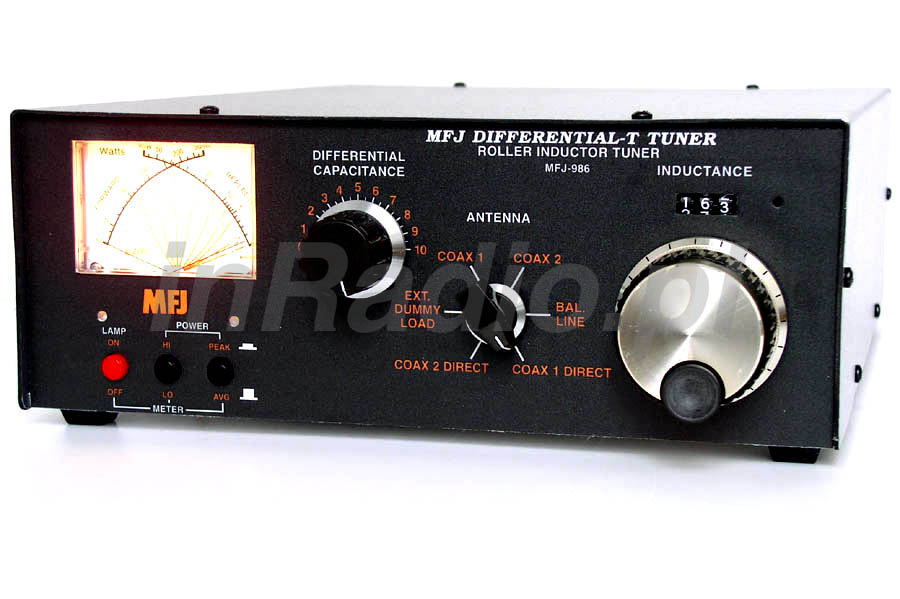

MFJ-986 Tuner antenowy KF bardzo dużej mocy

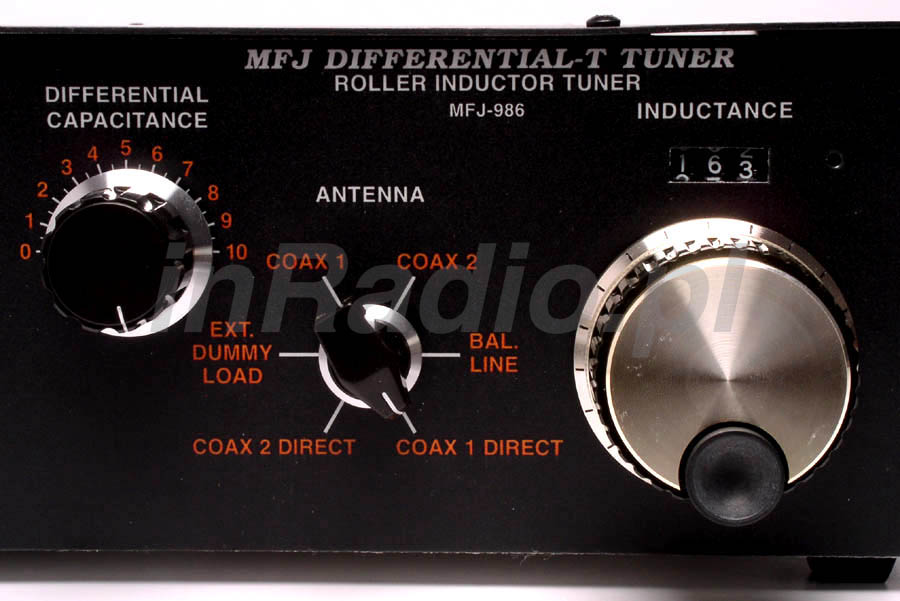

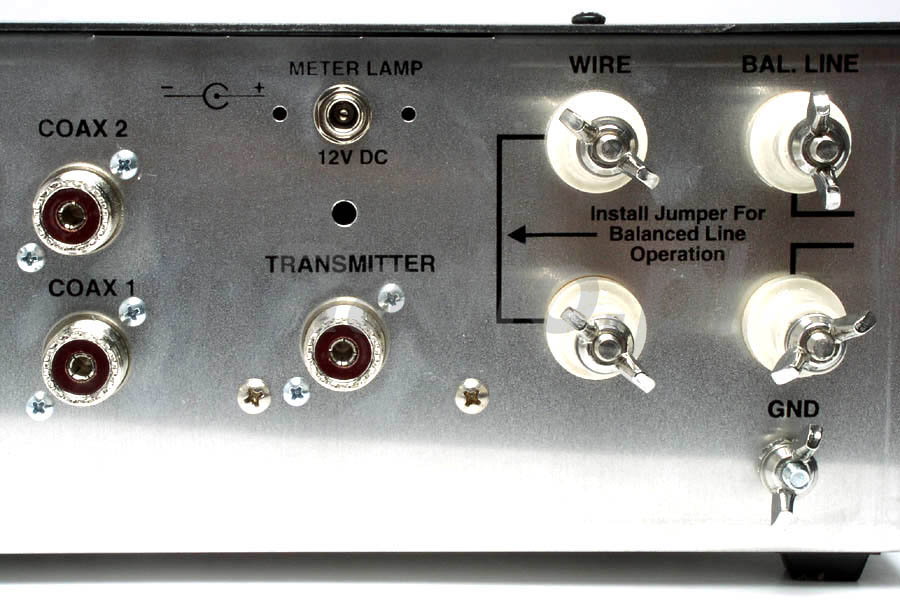

MFJ-986 Jest Tunerem antenowym zapewniającym przenoszenie mocy do 3000W. Obwody MFJ-986 są odmienne od poprzednich ponieważ zastosowano tu system „różnicowy T”. Jest to obwód oparty na kondensatorze różnicowym sprzęgniętym szeregowo z cewką. Wg producenta MFJ, tuner ten potrafi dostroić się do niskiego WFS, tylko w jednym ustawieniu. MFJ986 jest wyposażony w płynnie regulowaną indukcyjność, jedno pokrętło kondensatora strojeniowego oraz przełącznik wyboru anten/pracy. Na tylnej ściance znajdują się 4 zaciski do anten linkowych, dwa gniazda SO-259 50om, zacisk uziemienia, oraz gniazdo zasilania podświetlenia.

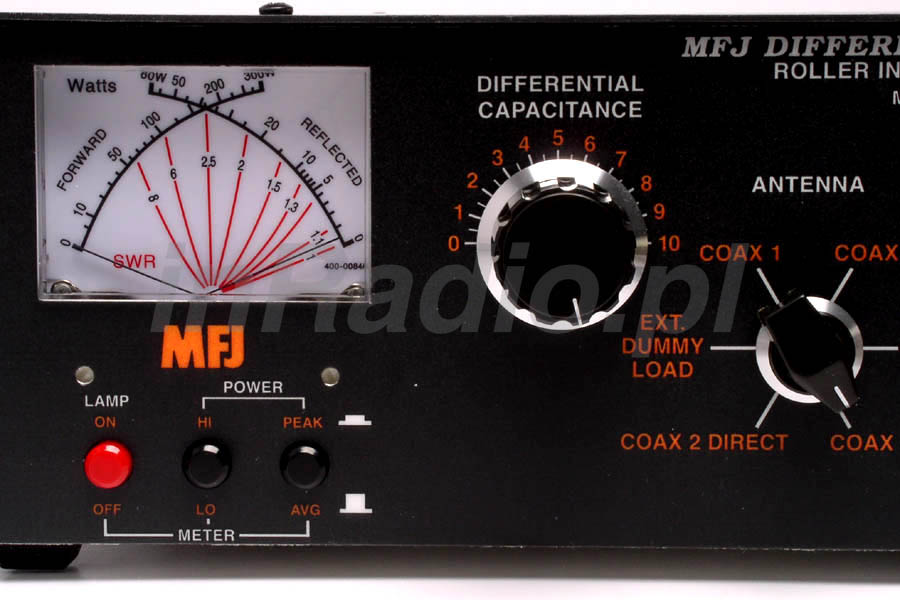

Zastosowany balun ma za zadanie chronić nie tylko przed przepięciami, ale także pozwala na równomierny rozkład prądów w antenie linkowej. Dodatkowo ma za zadanie minimalizowanie zakłóceń RF i TVI mogących wystąpić na obudowie. Pomiar mocy padającej, odbitej i WFS realizowany jest na wskaźniku wskazówkowym – krzyżowym. Punkt przecięcia igieł pozwala odczytać WFS. Dołożony licznik obrotów regulowanej cewki pozwala w MFJ-986 na szybkie orientowanie się w dostrajaniu na żądane pasmo KF. Zasilanie 12V jest podłączone tylko do podświetlenia skali miernika analogowego.

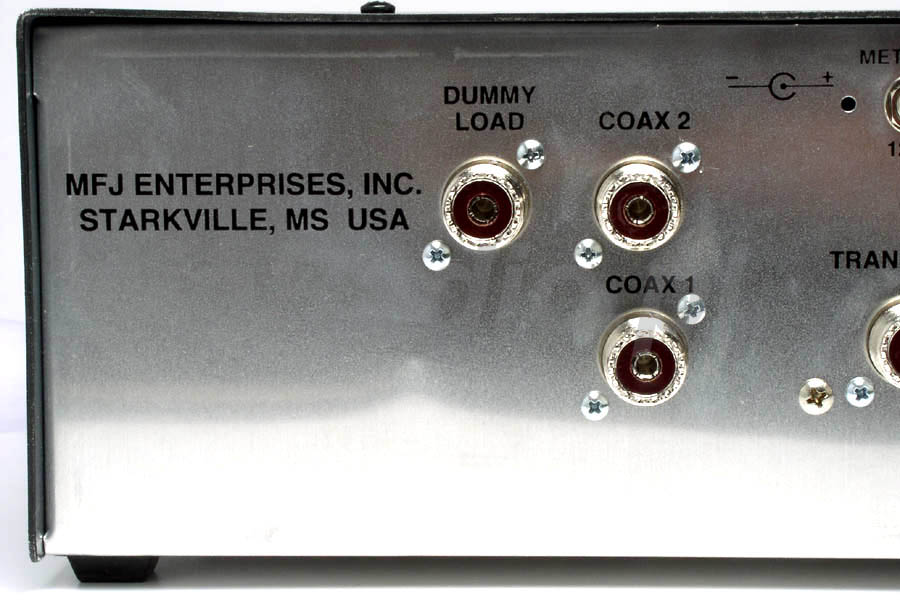

Złącze Dummy Load służy do bezpośredniego podłączenia – zewnętrzne sztuczne obciążenie – transceiver, działa przy tym wskaźnik mocy wychodzącej. Skrzynka antenowa MFJ986 jest odpowiednia dla wzmacniaczy dużych mocy, a zakres 3kW pozwoli większości wzmacniaczom wyemitować maksymalną moc.

Specyfikacja tunera MFJ986:

  • System strojenia „różnicowo typu T”
  • Strojenie obwodów antenowych od 35 do 500om
  • Moc 3000W
  • Zakres częstotliwości od 1,8MHz do 30MHz
  • Odczyt średnich i szczytowych wartości mocy
  • Przełącznik pomiaru Hi 2kW i Lo 200W
  • Zastosowany balun prądowy
  • 4 zaciski w izolatorach wysokonapięciowych
  • Regulowana cewka powietrzna
  • Trzycyfrowy wskaźnik obrotów korby
  • Podświetlana skala miernika PWR/SWR
  • Aktywne obwody pomiarowe
  • Możliwość zainstalowania baterii 9V w środku tunera do zasilania obwodów pomiarowych



Dodatkowe informacje o skrzynce antenowej MFJ-986:

  • MFJ-986 – tuner antenowy – instrukcja obsługi
