MFJ-989D – Tuner Antenowy KF, aktywne pomiary

Dużej mocy tuner antenowy MFJ-989D z aktywnymi obwodami pomiarowymi

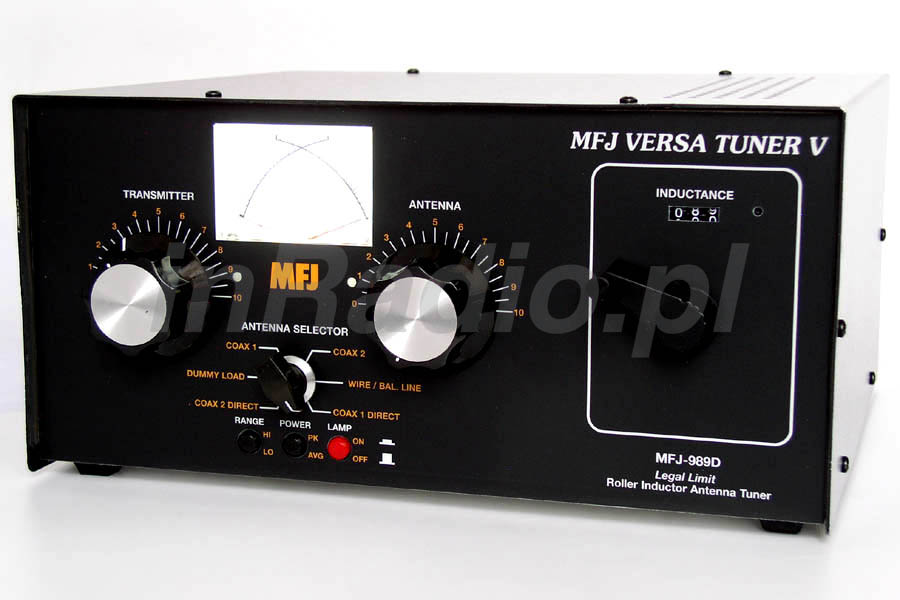

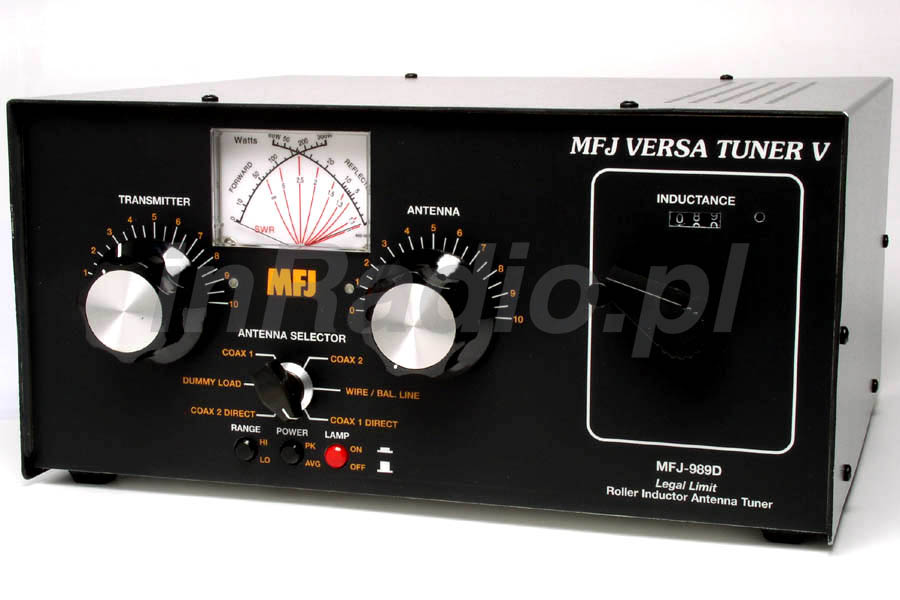

Tuner antenowy MFJ-989D jest przeznaczony do pracy w pełnym zakresie od 1,8MHz do 30MHz i mocy przenoszonej 1,5kW. MFJ-989 D jest wyposażony w dwa strojone kondensatory powietrzne i regulowaną cewkę powietrzną. Z uwagi na moc przenoszoną, obwody tunera są zamknięte w dużej obudowie. Skrzynka antenowa MFJ989D jest zasilania z 12V zewnętrznego złącza lub baterii 9V które zasilają obwody pomiarowe tunera. Dzięki dodatkowej elektronice w torze pomiarowym, wyniki pomiarów wartości szczytowych i średnich są prawdziwe i przyjemnie wskaźniki reagują na wzrost mocy. Producent dodał w instrukcji tabelę ustawień wstępnych na poszczególne zakresy pasm amatorskich.

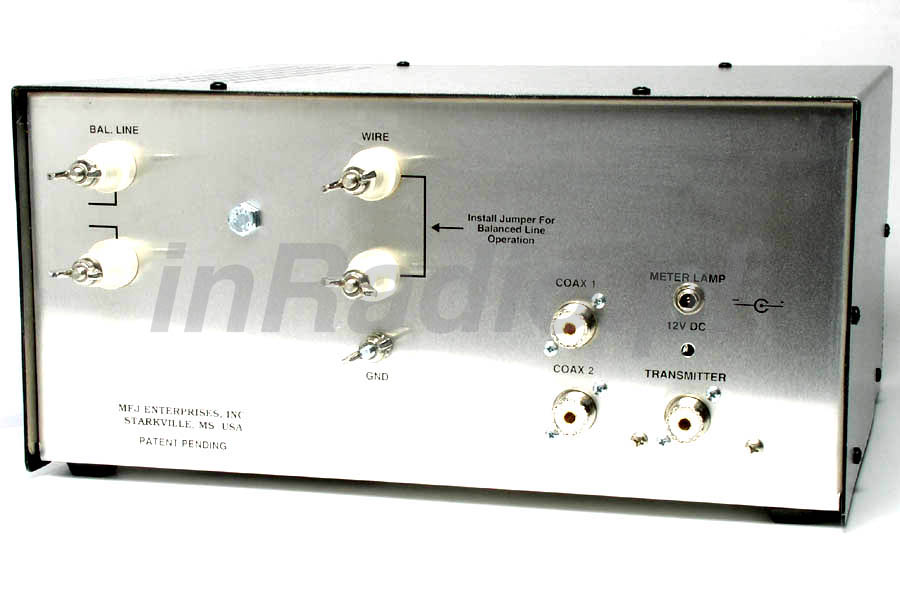

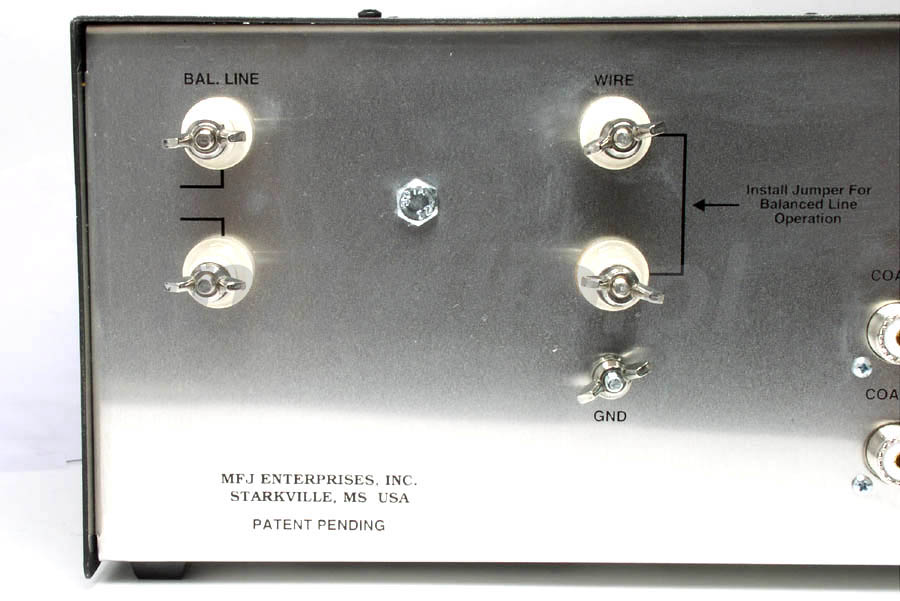

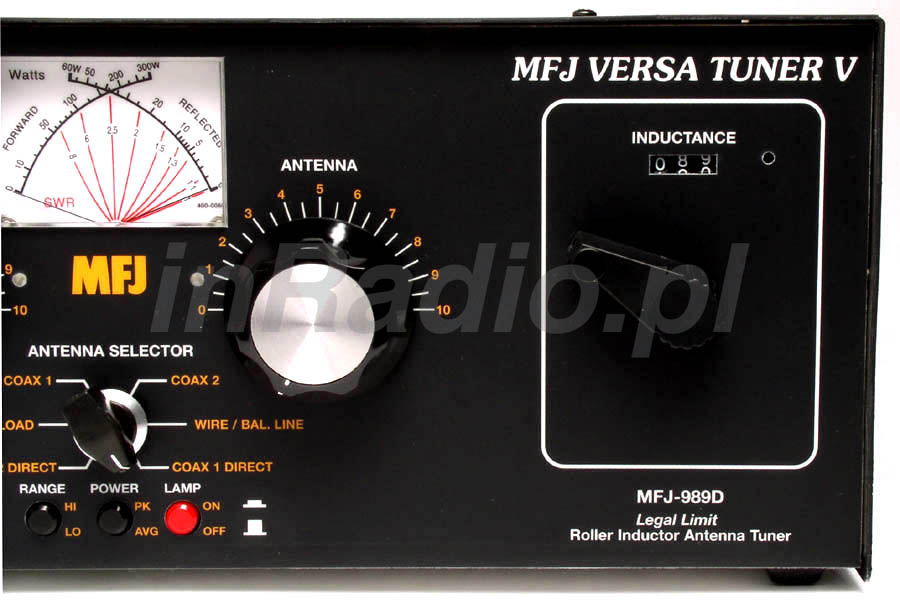

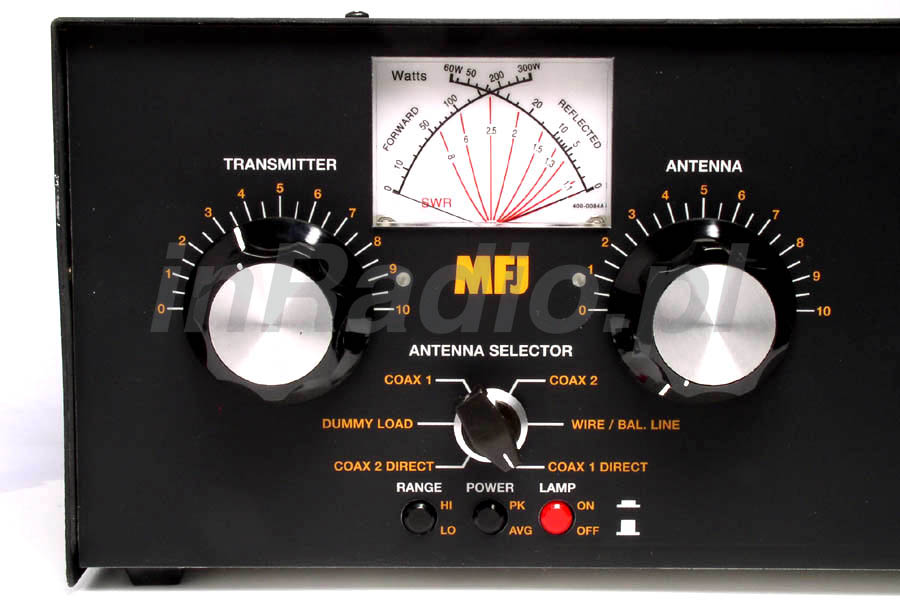

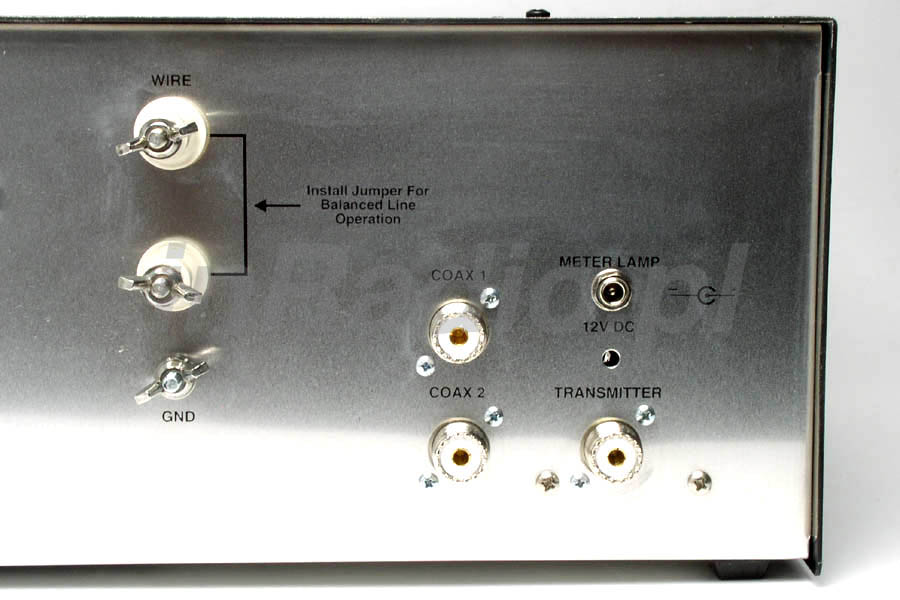

Ręczna skrzynka antenowa MFJ-989D (Versa Tuner V) jest wyposażony w przełącznik 6 pozycyjny, dwa strojone kondensatory, cewkę ze zmienną indukcyjnością regulowaną korbą wraz z licznikiem obrotów korby, dodatkowo wskaźniki PWR i SWR oraz przełącznik pomiaru mocy w tym wartości szczytowe/średnie. Na panelu tylnym znajdują się 4 zaciski do anten linkowych i podobnych, dwa gniazda SO-259 do podłączenia anten, oraz zacisk zasilania 12V do podświetlenia i elektroniki wskaźników.

Specyfikacja skrzynki antowej MFJ989D:

• Moc przenoszona 1500W
• Zakres pracy 1,8MHz do 30MHz
• Impedancje strojenia 6-3200 omów
• 4 zaciski do podłączenia anten linkowych
• 2 złącza do podłączenia anten przewodem współosiowym
• Zasilany z wewnętrznej baterii 9V lub zewnętrznie 12V
• 2 kondensatory powietrzne po 500pF
• 1 cewka powietrzna
• Dodatkowa elektronika do pomiarów prawdziwych wartości mierzonych
• Balun wysokonapięciowy
• Wbudowane sztuczne obciążenie do 300W
• Spora cewka z płynną regulacją indukcyjności
• Licznik obrotów pokrętła indukcyjności

PREZENTACJA MFJ-989D AUTORSTWA PY2VYO:

https://www.youtube.com/watch?v=r0KY_zUxG7o

Dodatkowe informacje:

• MFJ-989D – tuner antenowy – instrukcja obsługi
