SKU: Super124G (S1)

SUPER-124G (S1) Długa antena taśmowa do radiotelefonów noszonych

VHF/UHF, 20W, 124cm (108cm), SMA-wtyk, składana

Informacje dodatkowe

typ

Producent

Brak w magazynie

147,00  netto: 119,51

Brak w magazynie

Super-124G  długa antena składana dwupasmowa do radiotelefonów handy

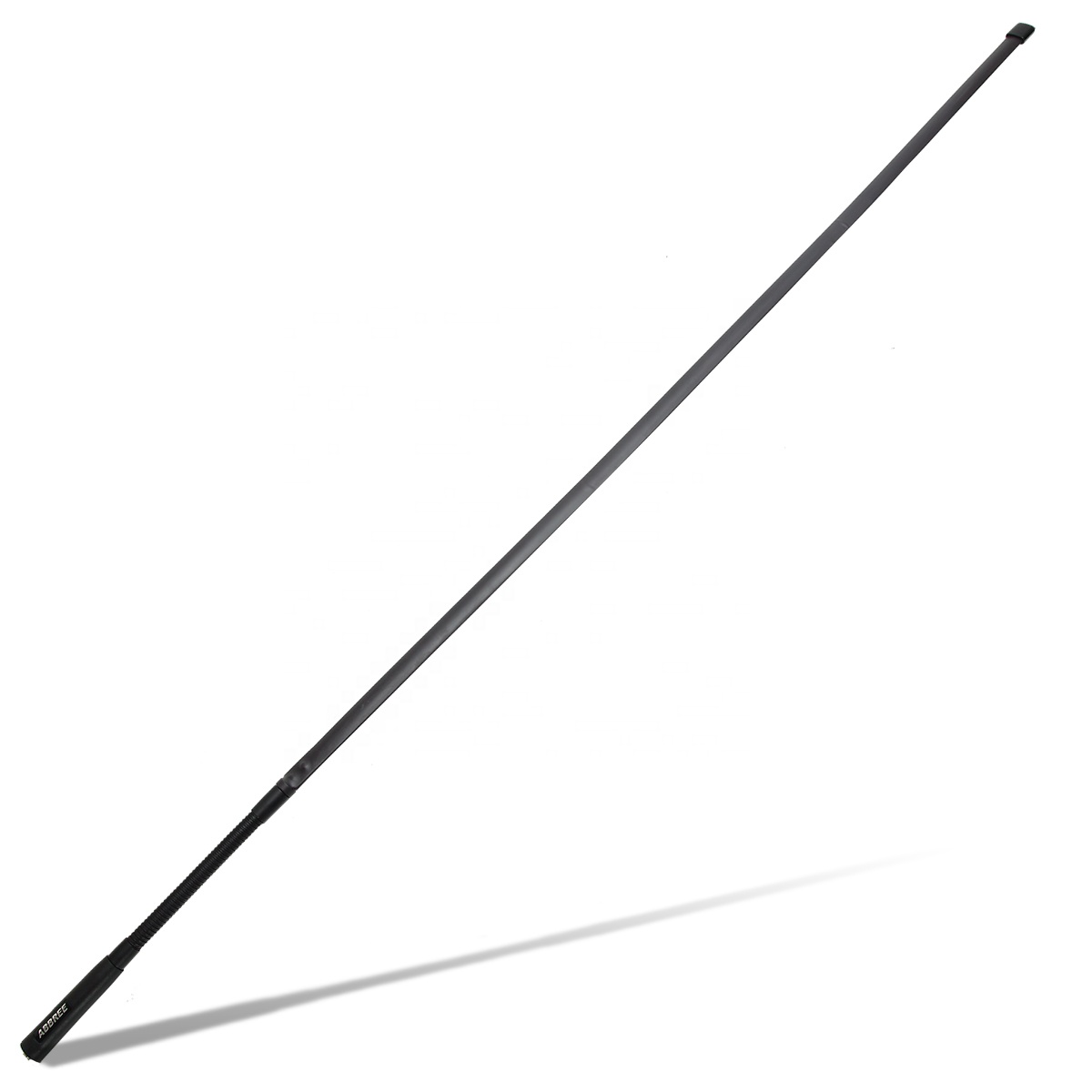

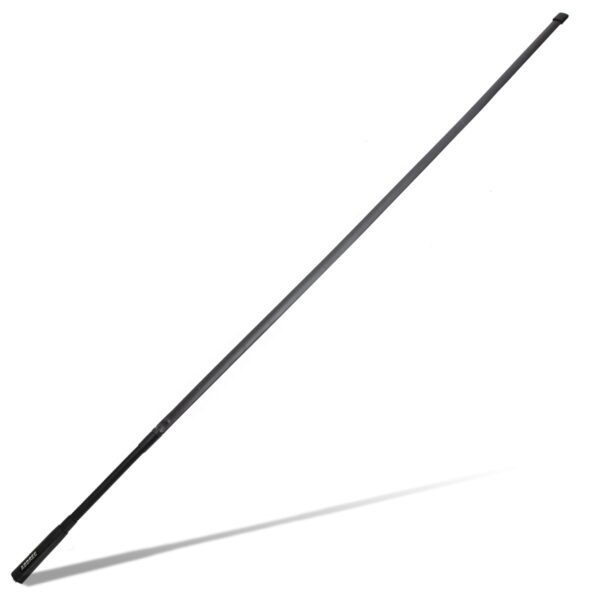

Składana antena VHF/UHF Super-124 z elastycznym promiennikiem. Jest skonstruowana do pracy w warunkach polowych, długa na 124cm. W sam raz na montaż do plecaka, lub na kemping.

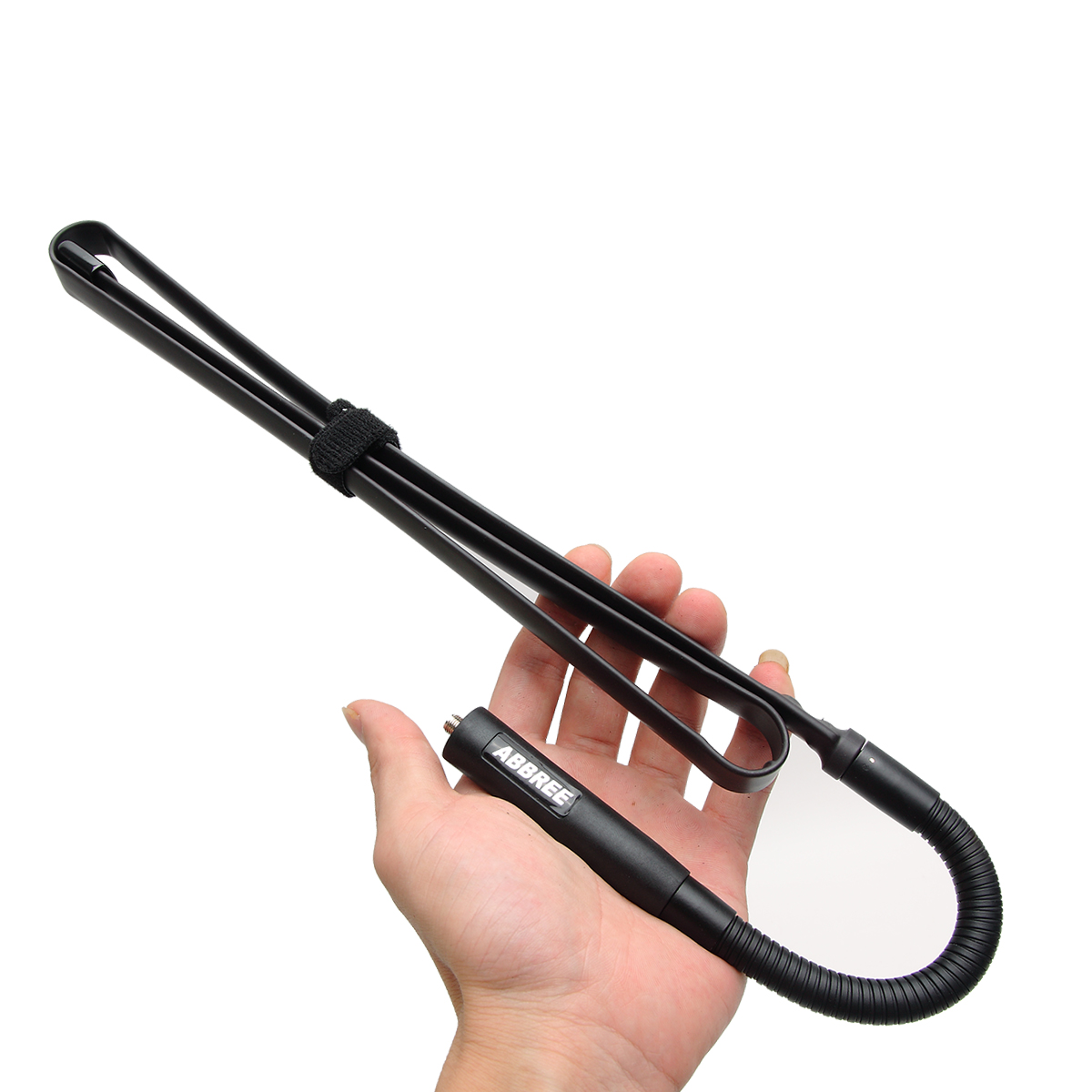

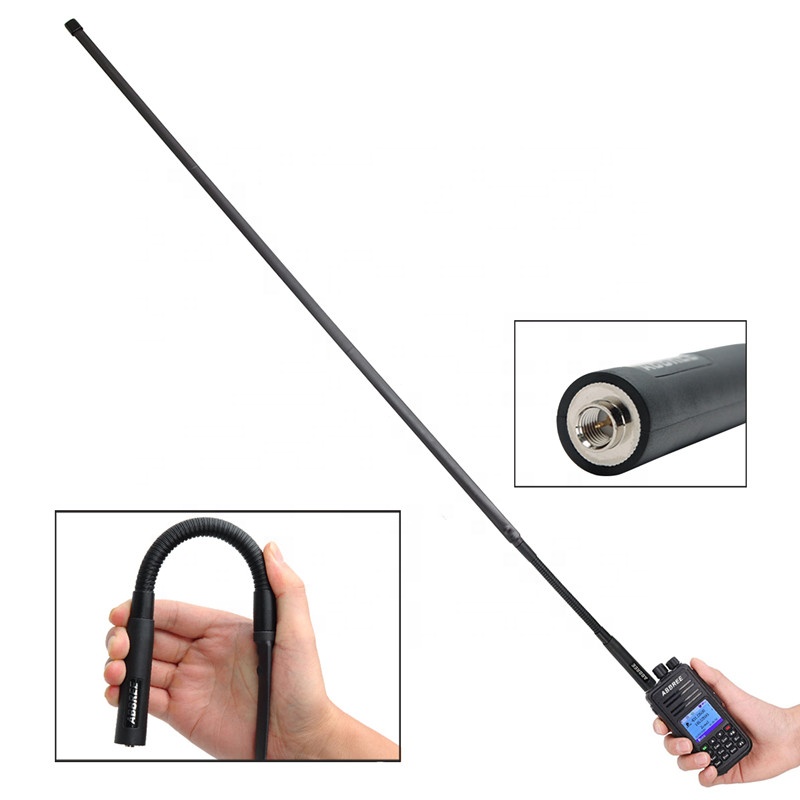

Antena posiada płaski promiennik który można zaginać, dający charakterystyczne klikanie. Złącze SMA męskie, pasuje do większości transceiverów ręcznych a także do niektórych odbiorników (w tych najczęściej występują złącza antenowe BNC). Promiennik anteny łączy się z radiem przez niewielką cewkę oraz gdy trzeba także gęsią szyjkę jako przedłużenie anteny – 124cm.

Promiennik anteny po rozprostowaniu, nie zagina się pod własnym ciężarem, pozostaje sztywny.

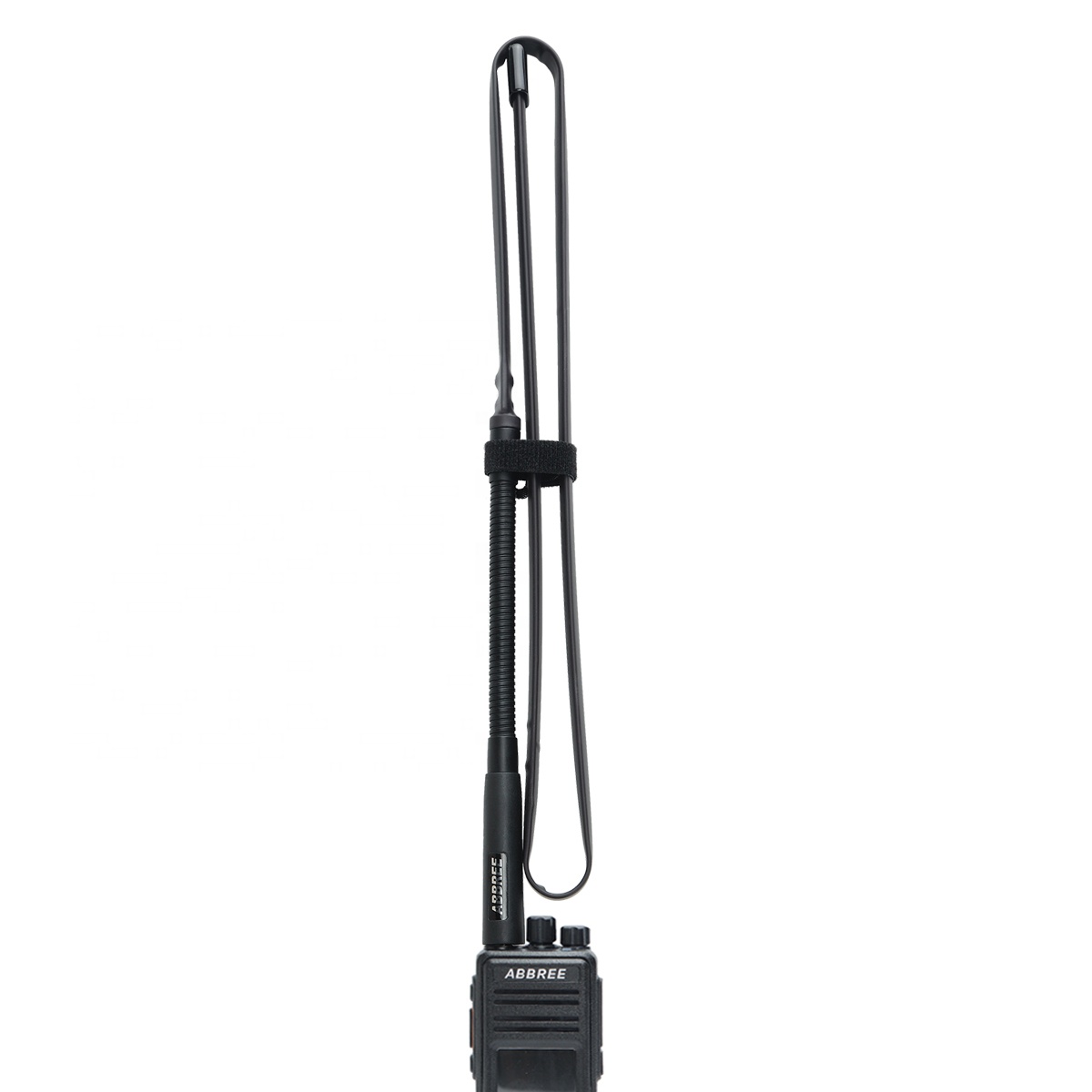

Anteny fabryczne są krótkie i lekkie. Ta antena jest wielokrotnie dłuższa i znacznie bardziej obciąża mechanicznie złącze antenowe w Twoim radiotelefonie. Należy być tego świadomym. Radzimy trzymać antenę pionowo bo wtedy obciążenia gniazda w radiotelefonie jest stosunkowo najniższe.  Antena ma swoją masą i należy o tym pamiętać  przy podłączaniu do radiotelefonu, aby nie obciążać nadmiernie gniazda SMA i nie uszkodzić go. Dlatego zalecane jest przytwierdzenie anteny do plecaka, lub posiadania wytrzymałego złącza SMA w radiotelefonie (ewentualnie obudowy z kołnierzem przy gnieździe anteny). Kolejne rozwiązanie to połączenie krótkim przewodem SMA-SMA, przytwierdzając antenę do konkretnego miejsca.

Antena jest o dużym zysku, QRP i przeznaczona dla urządzeń handy. Anteny o podobnej konstrukcji stosowane są w wojsku.



Dane techniczne anteny Super-124G (S1):

  • Zakres pracy: 2m/70cm
  • Wzmocnienie 5 dBi
  • Moc maksymalna nadajnika: 20W

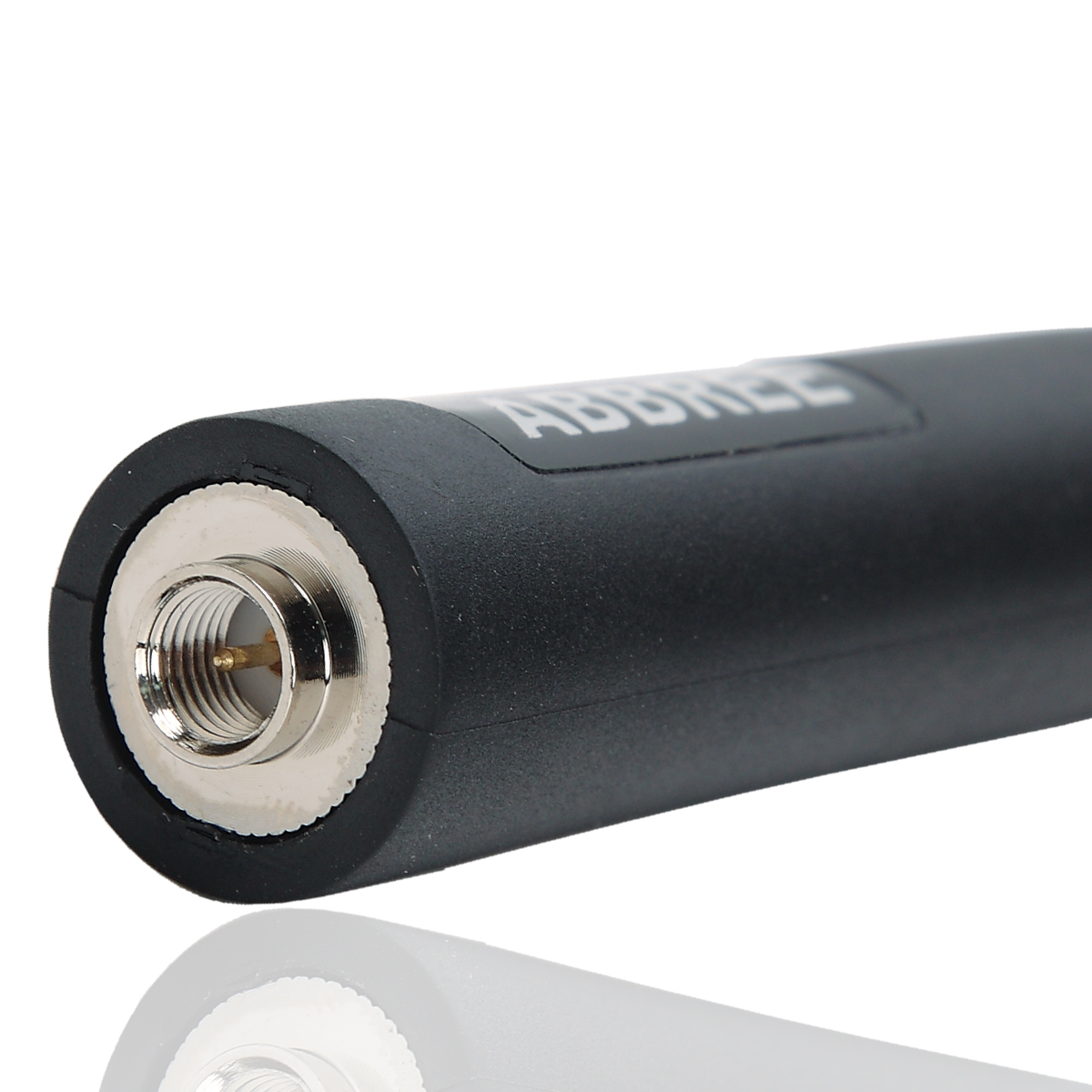

  • Złącze SMA wtyk
  • SWR poniżej 1.5
  • Impedancja 50Ω
  • Długość adaptera 7,5cm
  • Szerokość promiennika około 1,7cm

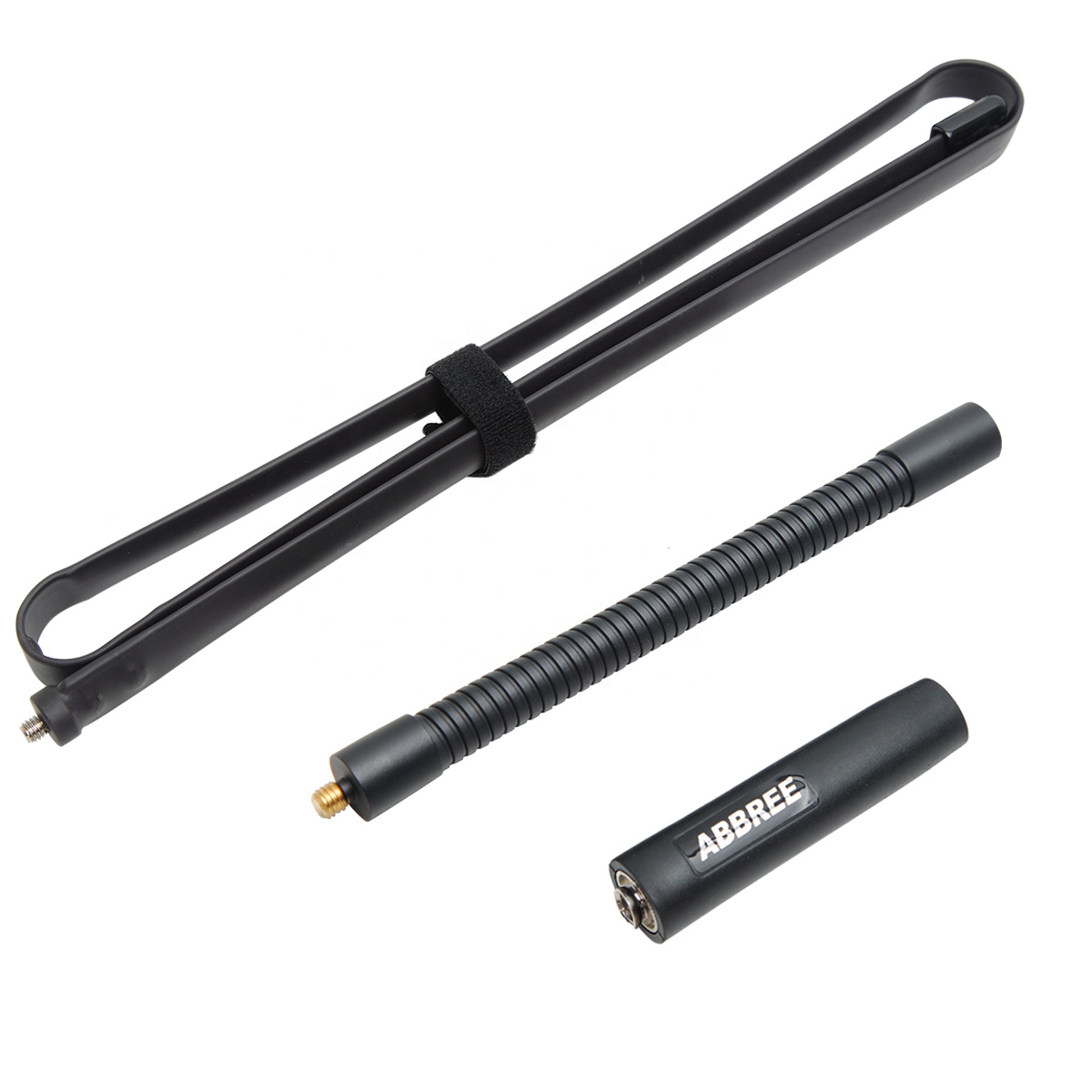

W zestawie anteny znajduje się:

  • Promiennik
  • Gęsia szyjka
  • Adapter SMA-gwintowane złącze promiennika
  • Uszczelka

 Przykładowe urządzenia nadawczo/odbiorcze, do których pasuje złącze antenowe SMA-wtyk (S1):

  • Yaesu FT-3
  • Yaesu FT-2D
  • Icom ID-51
  • Tyt-TC5000
  • Tyt MD-680/D
  • SDRPLay RSP1A
  • Tyt MD-UV380
  • Tyt MDUV390

Podobne modele anten SUPER

inRADIO oferuje serię anten SUPER z wtykami BNC, SMA-wtyk (S1) (zwane także SMA-male) , SMA-gniazdo (S2) (zwane także SMA-female) . Zobacz w poniższej tabeli czy inny model byłby lepszy dla Twoich wymagań?  Opisany tutaj model jest wyróżniony kolorem.

Seria anten SUPER do radiotelefonów VHF/UHF:
typdługośćzłączeUwagi
SUPER-33 (S1)33cmSMA-wt. (S1)
SUPER-33 (S2)33cmSMA-gn. (S2)
SUPER-48 (B)48cmBNC
SUPER-48 (S1)48cmSMA-wt. (S1)
SUPER-48 (S2)48cmSMA-gn. (S2)
SUPER-72 (B)72cmBNC
SUPER-72 (S1)72cmSMA-wt. (S1)
SUPER-72 (S2)72cmSMA-gn. (S2)
SUPER-88G (S2)88cmSMA-gn. (S2)promiennik o dł. 72cm + 16cm elastyczna „gęsia szyjka”.
Razem 88cm
SUPER-108 (B)108cmBNC
SUPER-108 (S1)108cmSMA-wt. (S1)
SUPER-108 (B)108cmBNC
SUPER-124 (B)124cmBNC.promiennik o dł. 124cm
SUPER-124G (S1)124cmSMA-wt. (S1)promiennik o dł. 108cm + 16cm elastyczna „gęsia szyjka”.
Razem 124cm
SUPER-124G (S2)124cmSMA-gn. (S2)promiennik o dł. 108cm + 16cm elastyczna „gęsia szyjka”.
Razem 124cm
