Ameritron ADL-2500 – Sztuczne obciążenie

ADL-2500 Sztuczne obciążenie 2,5kW firmy Ameritron

Sztuczne obciążenie ADL-2500, chłodzone za pomocą wewnętrznego wentylatora. Ameritron ADL2500 umożliwia proste i szybkie dostrojenie dużej mocy wzmacniacza dla każdego prawnie dopuszczonego poziomu mocy, aż do 2500W. Współpracuje ze wszystkimi wzmacniaczami, transceiverami i nadajnikami w zakresie od pasma KF do pasma 6 metrów. Jest w stanie rozproszyć 2500W średniej mocy dla sekwencji złożonej z minutowego nadawania i dziesięciominutowej przerwy. Wytrzymuje 300W mocy ciągłej. Współczynnik fali stojącej SWR mieści się w zakresie 1 do 1.25 dla częstotliwości poniżej 30MHz i jest mniejszy niż 1.4 dla zakresu 30-60MHz.

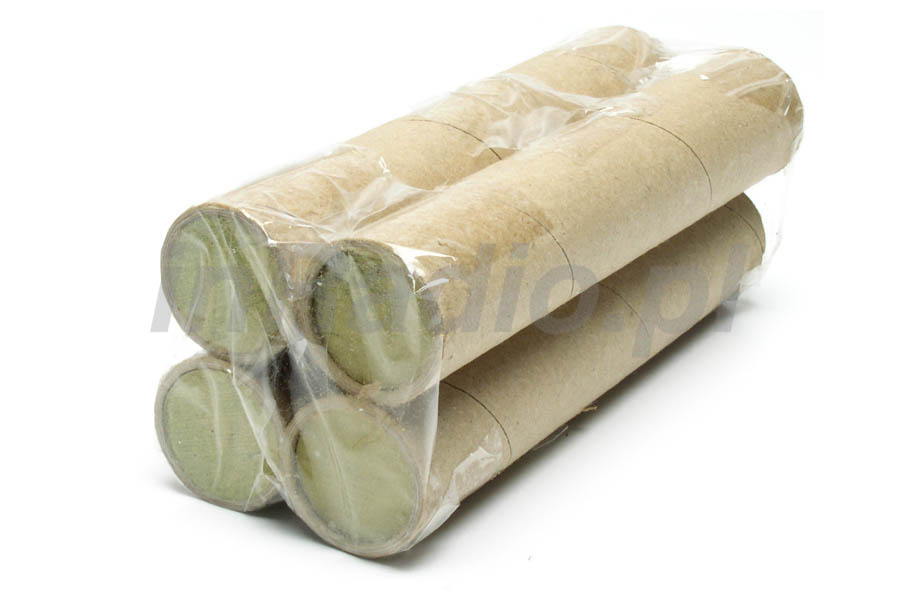

W sztucznym obciążeniu zastosowane zostały cztery bezindukcyjne węglowe rezystory charakteryzujące się wyjątkowo wysoką gęstością energii. Każdy z tych rezystorów posiada niewiarygodną gęstość energii na poziomie 7000J/cal3s i gradient napięcia 10kV/cal.

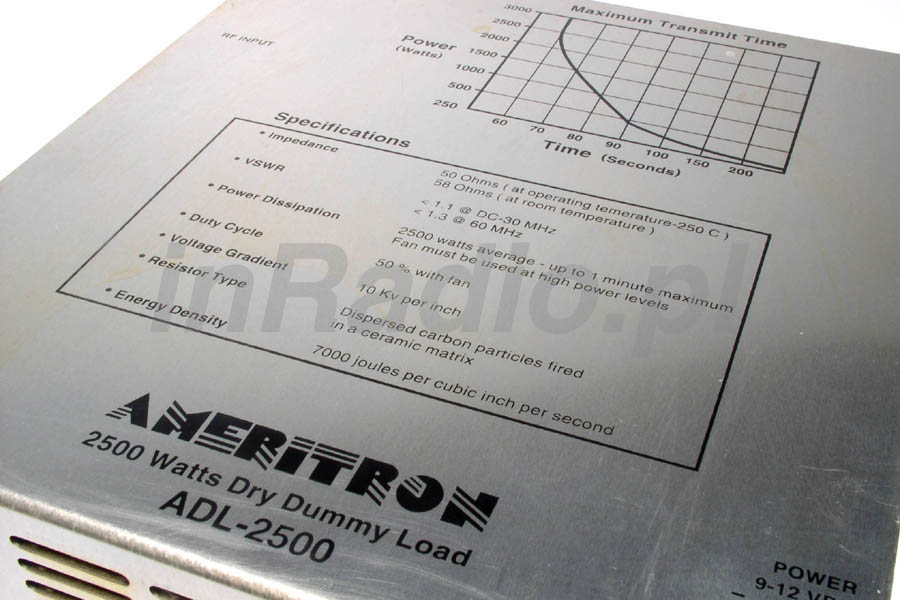

Na metalowej obudowie urządzenie na stałe została umieszczona jego specyfikacja i krzywa mocy.

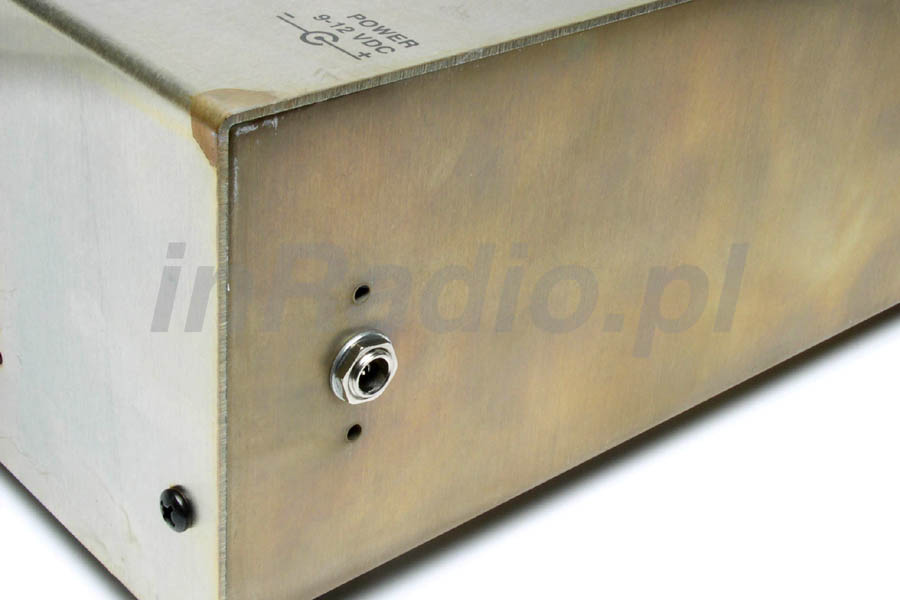

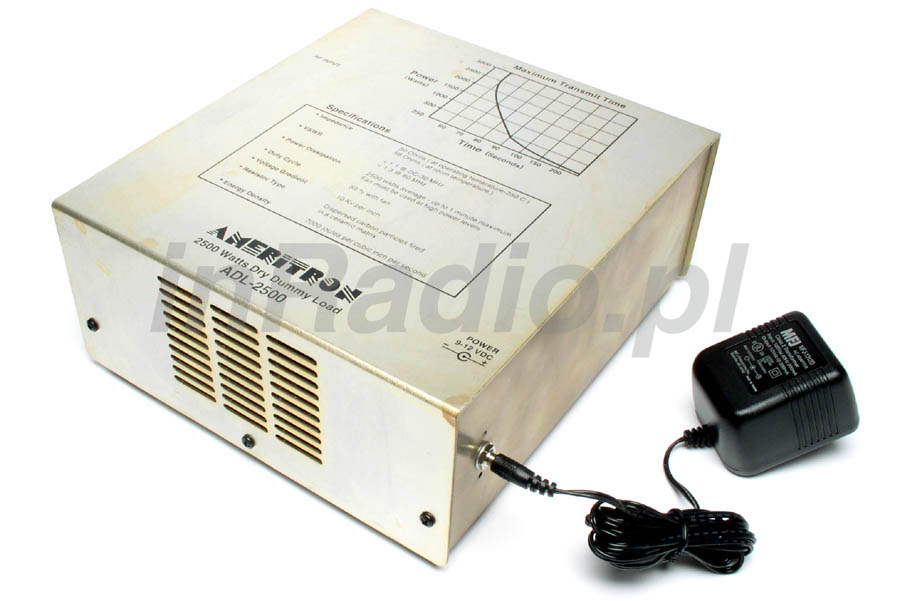

Do sztucznego obciążenia producent dołożył zasilacz 12V oraz wentylator do chłodzenia pakietów rezystorów mocy.

Specyfikacja techniczna sztucznego obciążenia ADL2500:
