MFJ-250X – Sztuczne obciążenie chłodzone olejem

1-400MHz, UHF-gn, 2kW/500W, 50Ωom, chłodzenie olejem, (SWR: do 1.2-30MHz,1.5 do 300MHz, 2.1 do 400MHz)

Informacje dodatkowe

Producent

Brak w magazynie

379,00  netto: 308,13

Brak w magazynie

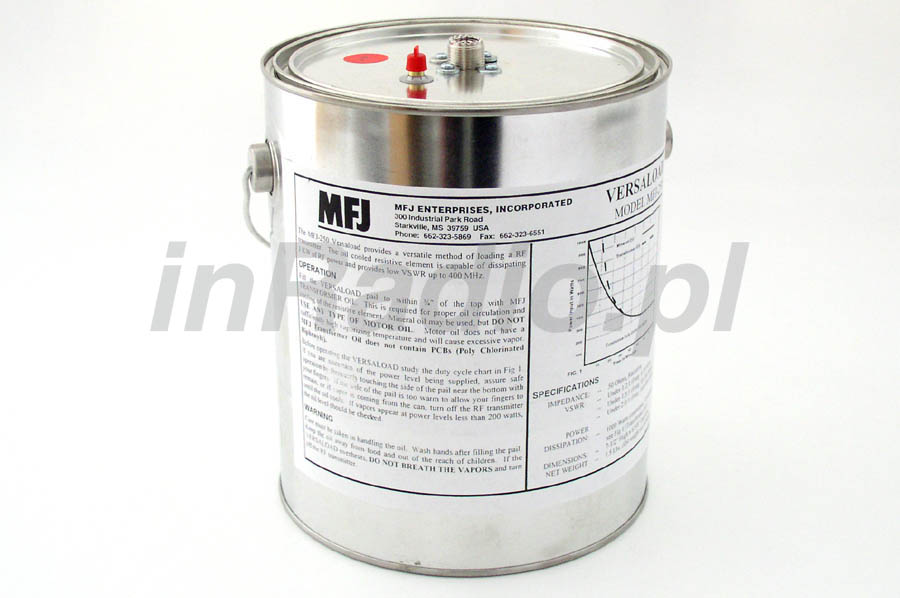

MFJ-250X To sztuczne obciążenie chłodzone olejem  transformatorowym

Sztuczne obciążenie MFJ-250X pozwala na szybkie dostrojenie nadajnika do impedancji 50 omów.

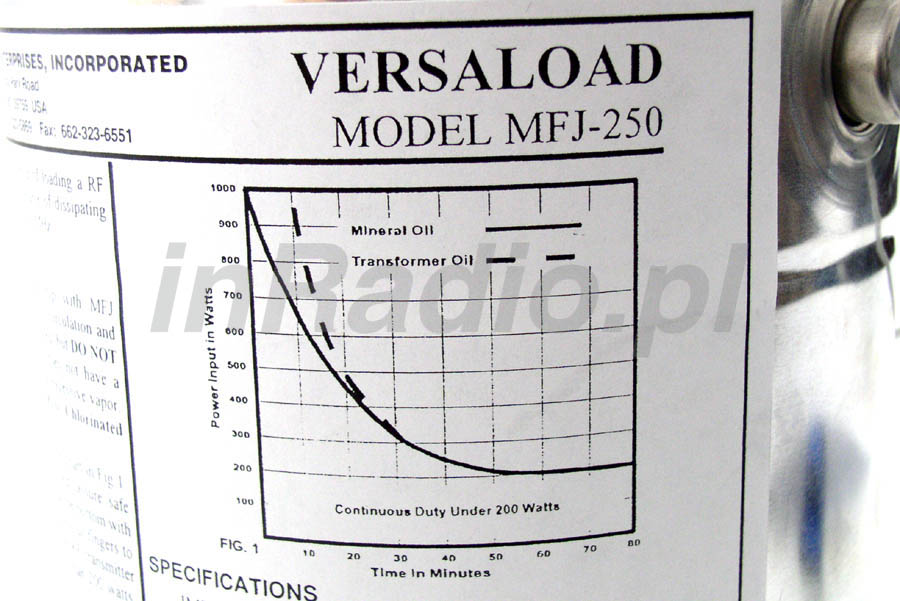

Zawiera bezindukcyjny 50-omowy rezystor wysokiej jakości. Na obudowie umieszczony został wykres krzywej obniżenia obciążenia znamionowego.

Do chłodzenia należy zastosować olej transformatorowy (wersja MFJ-250X nie zawiera oleju)!

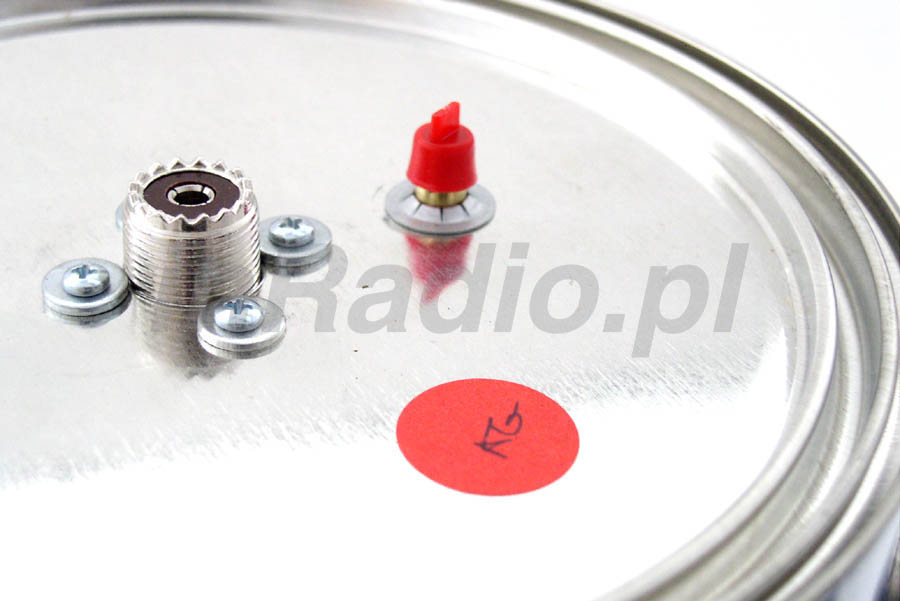

Obciążenie MFJ-250X charakteryzuje się niskim napięciowym współczynnikiem fali stojącej VSWR: mniej niż 1.2:1 dla częstotliwości do 30MHz, mniej niż 1.5:1 dla częstotliwości od 30 do 300MHz i mniej niż 2:1 dla zakresu 300-400MHz. MFJ-250X wykorzystuje złącze w.cz. typu SO-239 (UHF gniazdo) i jest dodatkowo wentylowany. Posiada uchwyt do przenoszenia.

Jeśli potrzebujesz obciążenia o dużej mocy do np: testowania wzmacniaczy – model MFJ-250X będzie odpowiednim wyborem, a co do oleju transformatorowego jako chłodziwa – można kupić go choćby na popularnym portalu aukcyjnym.

Aby nalać oleju, można zdjąć wieko, tak jak w puszce z farbą.

Dane techniczne obciążenia 50 om MFJ250:

<!–

–>

Zakres: MHz
Moc maksymalna:1KW (CW), 2KW (PEP) – 500W (CW), 1KW (PEP) – 200W (CW), 400W (PEP)
Impedancja:50Ω
SWR:2:1 (300-400MHz)
Złącze:UHF gniazdo
Wymiary:wysokość – 190mm
średnica – 165mm

Dodatkowe informacje o obciążeniu Versaload MFJ250X :

  • Sztuczne obciążenie MFJ 250 X – instrukcja obsługi (ang.)

We wnętrzu MFJ250X, znajduje się wypełniacz z folii zabezpieczający rezystor sztucznego obciążenia. Usuń folię, przed podłączeniem do transmitera.
